压力容器的定义和结构

在化工生产中，我们能看到形形色色的容器，例如反应器(代号R)、换热器(代号E)、储罐(代号C)等，它们都属于压力容器。压力容器的定义是指盛装气体或者液体，承载一定压力的密闭设备。它的基本组成可以简单概括为：筒体、封头、密封装置、开孔与接管、支座、安全附件，结构如图1所示：

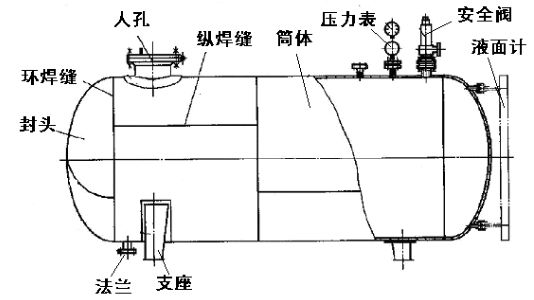

图1 压力容器的整体结构

压力容器分类(按承压性质)

按照承压方式分类，压力容器可以分为内压容器和外压容器，内压容器又可按设计压力(P)大小分为四个压力等级，具体划分如下：

a) 低压容器：0.1MPa≤P＜1.6MPa

b) 中压容器：1.6MPa≤P＜10.0 MPa

c) 高压容器：10.0MPa≤P＜100.0MPa

d) 超高压容器：P≥100.0MPa

外压容器中，当容器的内压力小于1个绝对大气压时又称为真空容器。

压力容器的失效及设计准则

压力容器设计的一般思路如图2所示，首先是判断压力容器失效的形式，失效的形式一般有以下几种：

1)   强度失效：因材料屈服或断裂引起的压力容器失效；

2)   刚度失效：由于压力容器变形大到足以引起其正常工作而引起的失效；

3)   失稳失效：在压应力作用下，压力容器突然失去其原有的原则几何形状而引起的失效；

4)   泄露失效：泄露引起的失效(一般为跑、冒、滴、漏几种形式)。
