Solidworks如何等比例缩小放大模型

最新推荐文章于 2024-11-17 19:02:23 发布
最新推荐文章于 2024-11-17 19:02:23 发布
阅读量3.1k 收藏
点赞数

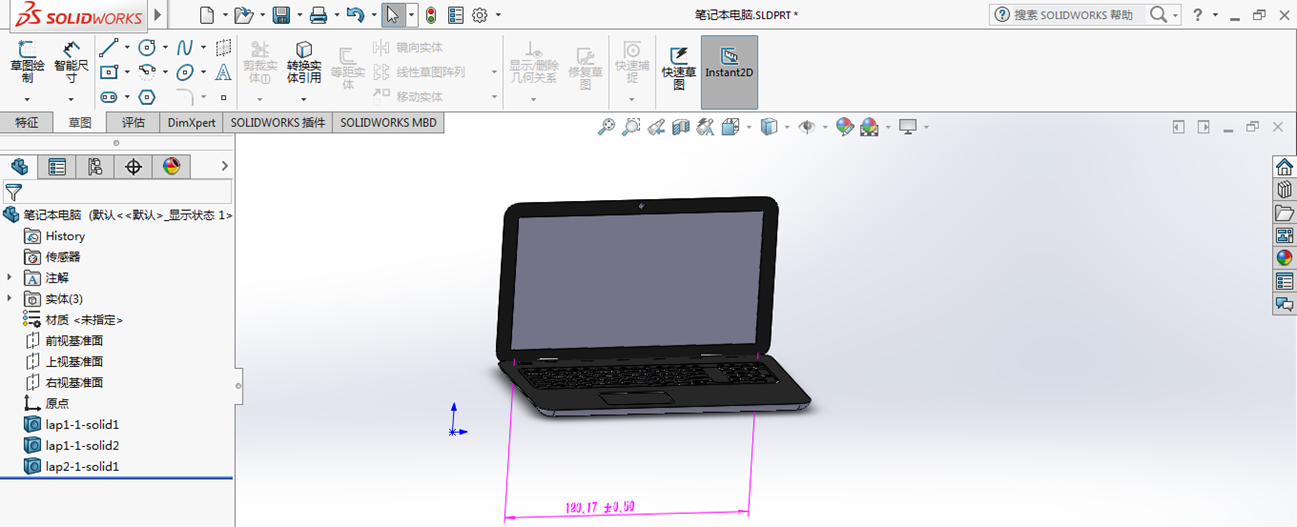

比如初始化的模型，笔记本长度只有120mm，实际上应该是3倍左右

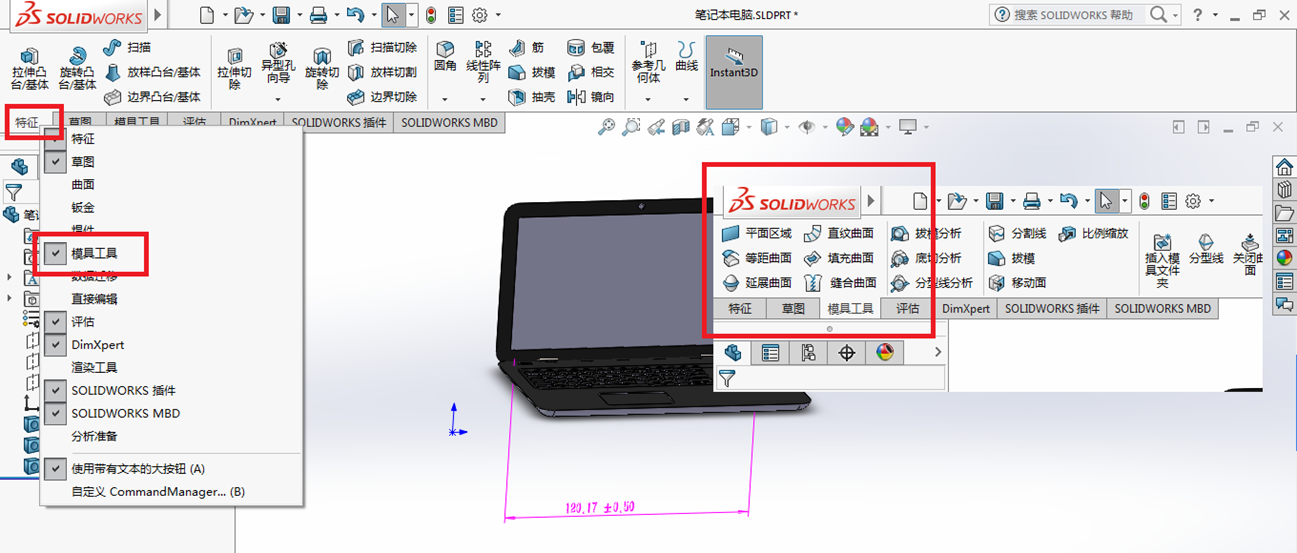

右击特征，勾选模具工具，然后可以发现多出来一个页面

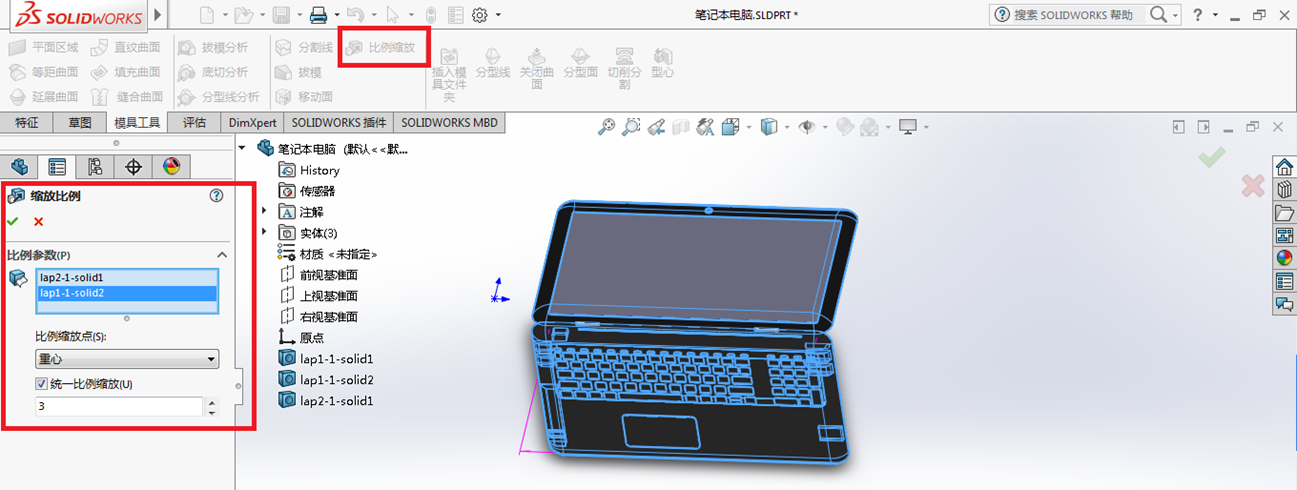

点击比例缩放，选中要缩放的特征，设置比例，然后打钩

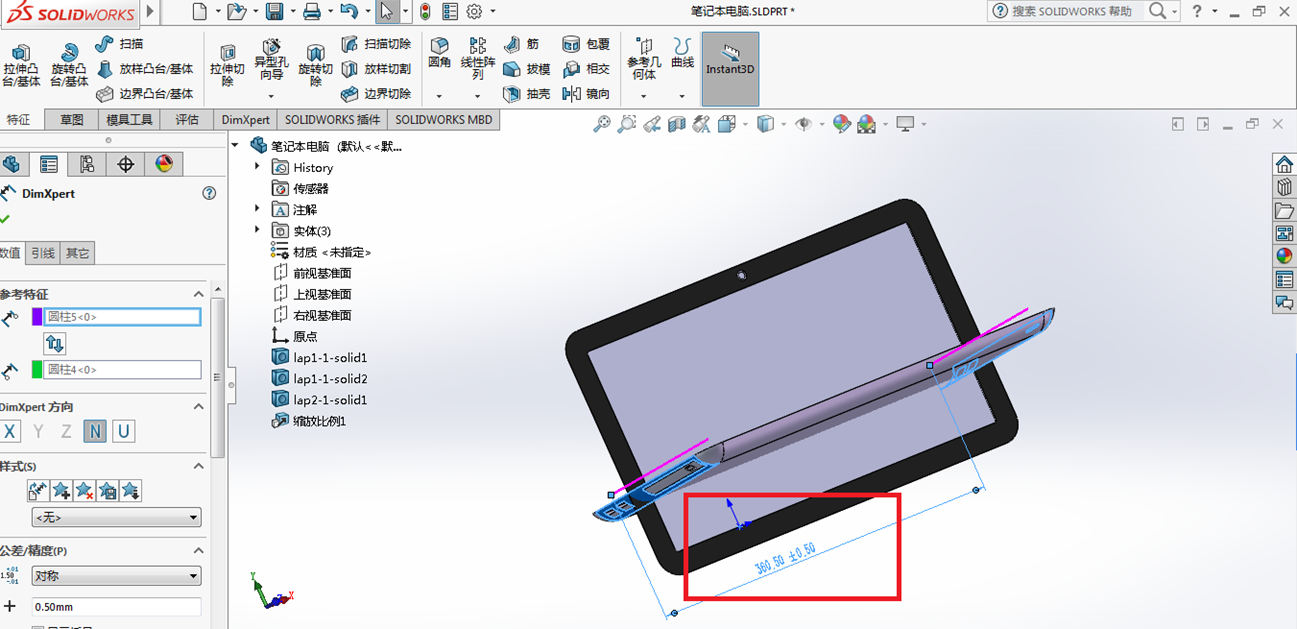

可以发现已经缩放到差不多的比例了，虽然两个元素尺寸已经错位了（可以重新布局，或者拆分成两三个文件凑成一个装配体）
