Solidworks零件放大缩小，使用缩放比例

最新推荐文章于 2025-04-28 09:22:26 发布
最新推荐文章于 2025-04-28 09:22:26 发布
阅读量1.4w 收藏 6
点赞数 6
分类专栏： Solidworks三维制图 文章标签： 3d 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_69727987/article/details/139711208
版权

1.问题：发现所画零件没错，但是整体尺寸与需要的尺寸有出入

2.解决：整体等比例放大或缩小

3.步骤：

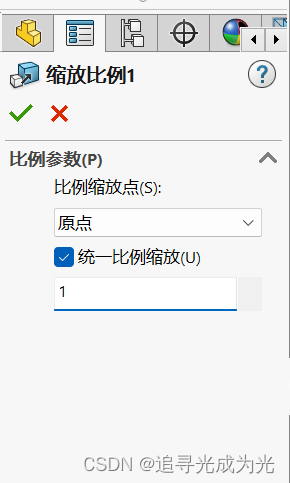

插入——特征——缩放比例——选择合适比例缩放点——统一缩放比例
