本文详细介绍了使用Verilog HDL实现8位二进制减法器的过程，包括完整的代码示例和功能验证的波形图。通过串联的方法实现了多位二进制数的减法操作，展示了如何利用全减级联电路进行借位传播。

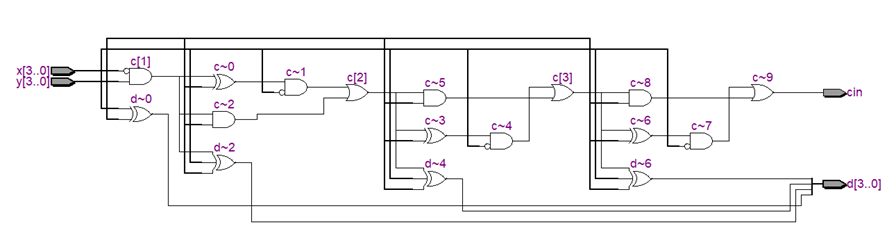

类似于行波进位加法器，用串联的方法也能够实现多位二进制数的减法操作。比如下图是4位二进制减法逻辑电路图。

8位二进制减法的verilog代码如下：

module subn(x, y, d,cin);
  parameter n=8;

  input [n-1:0] x;
  input [n-1:0] y;
  output reg[n-1:0] d; //diff
  output reg cin; //borrow from high bit
  reg [n:0] c;
  integer k;

  always @(x,y) begin
    c[0] = 1'b0;
	 for(k = 0; k < n; k = k + 1) begin
	   d[k] = x[k]^y[k]^c[k];
		c[k+1] = (~x[k]&(y[k]^c[k]))|(y[k]&c[k]);
	 end
	 cin = c[n];

  end

endmodule

module subn( x, y, d,cin);

  parameter n=8;
  input [n-1:0] x;
  input [n-1:0] y;
  output [n-1:0] d;
  output  cin;


  assign {cin, d} = x - y ;

endmodule

module subn( x, y, d,cin);
  parameter n=8;
  input [n-1:0] x;
  input [n-1:0] y;
  output [n-1:0] d;
  output  cin;

  wire [n:0] c;
  genvar k;
  assign c[0]=0;
  assign cin=c[n];

  generate
	 for(k = 0; k <= n-1; k = k + 1) begin:subbit
       fullsub stage(c[k],x[k],y[k],d[k],c[k+1]);
	 end
  endgenerate

endmodule

testbench 代码如下：

`timescale 1ns/1ns
`define clock_period 20

module subn_tb;
  reg [7:0] x,y;

  wire cin;
  wire [7:0] d;
  reg clk;

  subn #(.n(8)) subn_0(
						.x(x),
						.y(y),
						.d(d),
						.cin(cin)
                  );

  initial clk = 0;
  always #(`clock_period/2) clk = ~clk;

  initial begin
     x = 0;
     repeat(20)
	    #(`clock_period) x = $random;

  end

  initial begin
     y = 0;
     repeat(20)
	    #(`clock_period) y = $random;

  end


  initial begin
     #(`clock_period*20)
	  $stop;
  end


endmodule

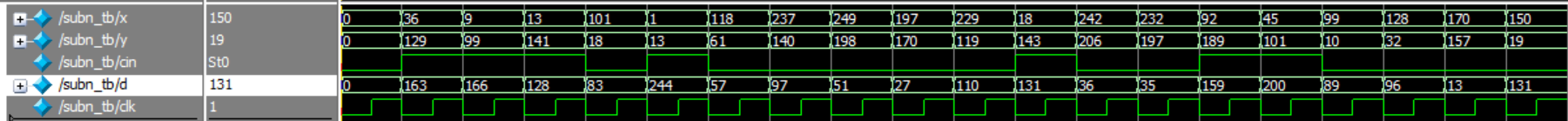

功能验证的波形图如下。注意：我们选择了radix为unsigned
