DDR3读写时序


1.DDR3时序参数

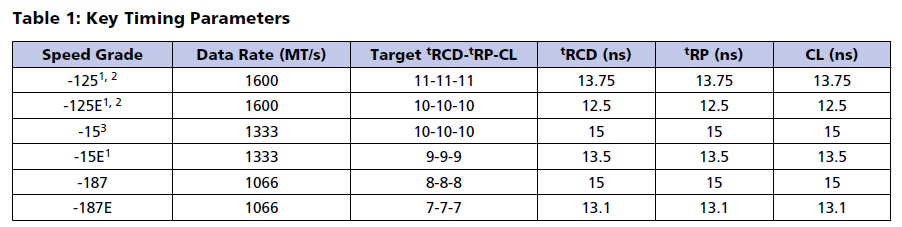

意思是说，当我们选择了187E芯片的时候，他所能支持的最大速率是1066MT/s，即DDR3的时钟频率是533MHz。此时tRCD=7 tRP=7 CL=7。
时钟周期是1.87ns因此CL=1.87*7=13.1ns。
tRCD指的是从ACTIVATE到READ或WRITE的时间
tRP指的是PRECHARGE的时间
CL指的是从读命令发出到读数据出现的时间
后文还会有CWL，这个参数是指从写命令发出到写数据出现的时间

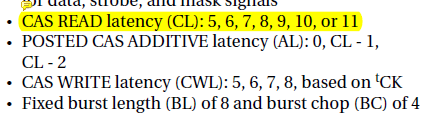

在DDR3的Features中有上面的描述，可见CL是可以设置为5~11之间的数值的。
而CL的设置是与tCK(DDR3时钟频率)紧密相关的。从表51中就可以看出两者之间的关系
芯片是187E时，tCK周期可
