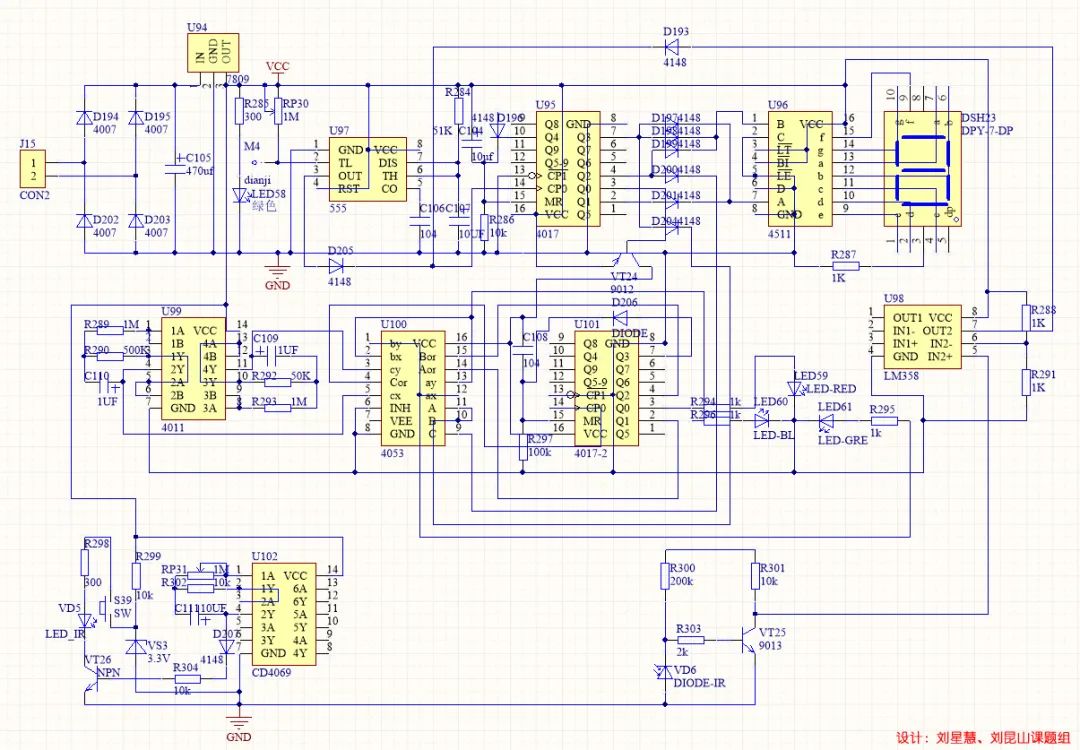

一、2018年赛题：三相步进电机控制驱动器电路设计与制作焊接专用原理图

二、电路工作原理

2.1：电源部分

     交流12v通过桥式整流，再经过滤波，7809稳压输出9v直流，LED1指示灯亮。

2.2：4017上电部分

     上电，由C1，R9构成上电复位电路使得4017复位，Q0输出高电平

2.3: 4511部分

     4511的DCBA为低电平，那么数码管显示0.0

2.4: 4066部分

     4066的CONA~COND都为低电平，那么IN，OUT不接通，使得OUTA~OUTD为0(低电平)

2.5：LM358电压跟随器部分

     IN+(3脚)为低电平，358构成电压跟随器，使得电压输出点电压为0V

2.6：4017移位计数部分

     当按下S1按键给4017的CP0一个上升沿触发，使得4017移位到Q1输出高电平，D10和D11二极管编码输出给4511

2.7: 4511部分

     4511的B和A为高电平，那么数码
