竖流式沉淀池三角堰计算_明渠流量计的三角堰槽部分的设计

一、三角堰槽的设计

三角堰属堰槽类量水仪器，亦是目前试验室测定流量最精密的常规仪器之一。目前，三角堰因结构简单、制作方便，特适合小流量的测量。

为了提高测量精度，三角堰设计时必须注意以下3个要点：

(1)设计三角堰槽时，三角形出水口必须位于堰槽出水口的正中心，确保径流不出现偏流现象。

(2)径流以自由流状态通过三角堰槽，平稳地流过三角形出水口，标准是“水面几乎平整，没有浪花”。

(3)三角堰槽具有良好的致密性，不能漏水，使径流全部从三角口流出。

二、三角堰槽的测流量原理

一般的量水工具，液位高度与流量大小之间没有固定的函数关系。由于同样的水深，流量大小受渠道的坡度、表面粗糙度、横截面积等因素的影响。但将渠道出水口设计为三角形，则堰槽内流量越大，液位越高；流量越小，液位越低，如下图所示。因此，通过测量三角堰槽内的液位高度，依据三角堰槽的液位-流量关系，计算出流量大小。

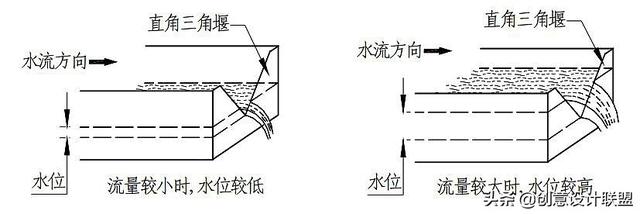

三角堰槽测流示意图

三角堰槽设计完毕后，只需测出液位高度值，根据液位-流量的关系即可测出流量大小。通常水工模型中的三角形量水堰的流量计算公式为下式所示：
