0、引言

74HC165是一款高速CMOS移位寄存器，电压为2.0～6.0V，驱动电流为+/-5.2mA。74HC165引脚兼容TTL(LSTTL)系列(定义于JEDEC标准№.7A)。

74HC165是8位并行输入串行输出移位寄存器，可在末级得到互斥的串行输出(Q0和Q7)，当并行读取(PL)输入为低时，从D0到D7口输入的并行数据将被异步地读取进寄存器内。而当PL为高时，数据将从DS输入端串行进入寄存器，在每个时钟脉冲的上升沿向右移动一位(Q0→Q1→Q2，等等)。利用这种特性，只要把Q7输出绑定到下一级的DS输入，即可实现并转串扩展。

74HC165的时钟输入是一个“门控或”结构，允许其中一个输入端作为低有效时钟使能(CE)输入。CP和CE的引脚分配是独立的并且在必要时，为了布线的方便可以互换。只有在CP为高时，才允许CE由低转高。在PL上升沿来临之前，CP或者CE应当置高，以防止数据在PL的活动状态发生位移。

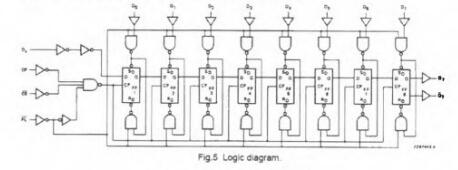

图174HC165逻辑图

单片机的开漏口输出高电平时，需要上拉电阻，否则无法输出高电平，同时为了提高抗干扰能力还要接一个瓷片电容进行滤波。

1、现象描述

74HC165的数据装载口上拉一个10K欧姆的电阻(R160)到5V，串联一个510Ω(R260)的限流电阻和滤波电容102(C69)到单片机开漏口。通过计算RC充电时间，R&#
