1.程序功能描述
基于GA遗传优化的离散交通网络双层规划模型设计.优化输出路段1和路段2的收费情况收敛过程。

2.测试软件版本以及运行结果展示
MATLAB2022a版本运行

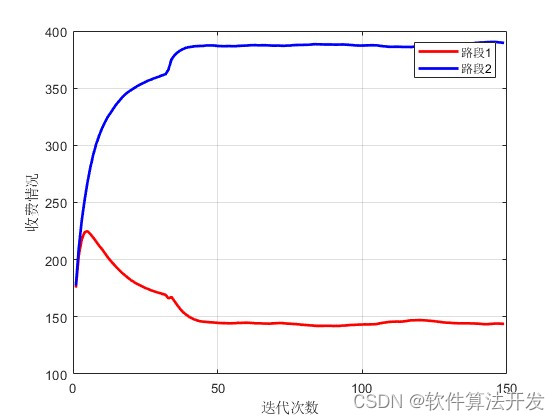

基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_拟合基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_拟合_02

3.核心程序

      rng(gen)
      gen

      P1 = 0.9;
      P2 = 1-P1;

      FitnV=ranking(Objv);

      Selch=select('sus',Chrom,FitnV);
      Selch=recombin('xovsp', Selch,P1);
      Selch=mut( Selch,P2);
      phen1=bs2rv(Selch,FieldD);
      for a=1:1:NIND
          if  gen == 1
              Cost1(a) = Cost1_intial;
              Cost2(a) = Cost2_intial;
          else
              Cost1(a) = phen1(a,1);
              Cost2(a) = phen1(a,2);
          end

          %计算对应的目标值
          [errs,a1,a2,eas,tas,xa3] = func_obj(Cost1(a),Cost2(a));
          E               = errs;
          JJ(a,1)         = E;
      end
      Objvsel      =(JJ+eps);
      [Chrom,Objv] = reins(Chrom,Selch,1,1,Objv,Objvsel);
      gen          = gen+1;

      %保存参数收敛过程和误差收敛过程以及函数值拟合结论
      Cost1gen(gen) = mean(Cost1);
      Cost2gen(gen) = mean(Cost2);
      F(gen)        = mean(JJ);
      if gen <=32
         F2(gen)        = mean(F(1:gen));
         Cost1gen2(gen) = mean(Cost1gen(1:gen));
         Cost2gen2(gen) = mean(Cost2gen(1:gen));
      else
         F2(gen)        = mean(F(gen-32:gen));
         Cost1gen2(gen) = mean(Cost1gen(gen-32:gen));
         Cost2gen2(gen) = mean(Cost2gen(gen-32:gen));
      end
end

Cost1f = Cost1gen(end);
Cost2f = Cost2gen(end);

figure;
plot(F2(2:end),'linewidth',2);
xlabel('迭代次数');
ylabel('上层目标函数');
grid on

figure;
plot(Cost1gen2(2:end),'r','linewidth',2);
hold on
plot(Cost2gen2(2:end),'b','linewidth',2);
xlabel('迭代次数');
ylabel('收费情况');
legend('路段1','路段2');
grid on

disp('流量');
eas
06_029m
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 40.
  • 41.
  • 42.
  • 43.
  • 44.
  • 45.
  • 46.
  • 47.
  • 48.
  • 49.
  • 50.
  • 51.
  • 52.
  • 53.
  • 54.
  • 55.
  • 56.
  • 57.
  • 58.
  • 59.
  • 60.
  • 61.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
  • 67.
  • 68.
  • 69.

4.本算法原理

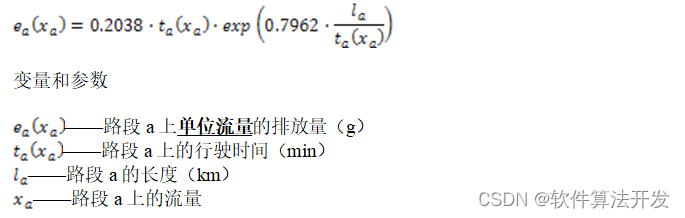

  1. 使用一氧化碳作为路网车辆尾气排放的代表指标，计算公式如下:

基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_2d_03

  1. 双层规划模型

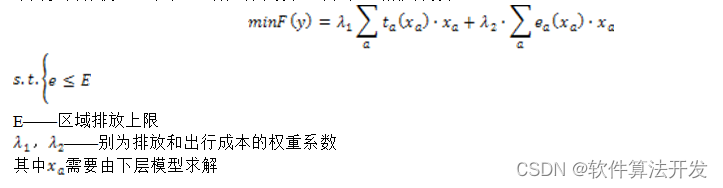

    上层模型
    采用多目标模型，系统总出行时间最小，同时区域排放最小

基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_2d_04

3.下层模型

采用固定需求的用户平衡（UE），总阻抗最小

基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_2d_05基于GA遗传优化的离散交通网络双层规划模型设计matlab仿真_2d_06

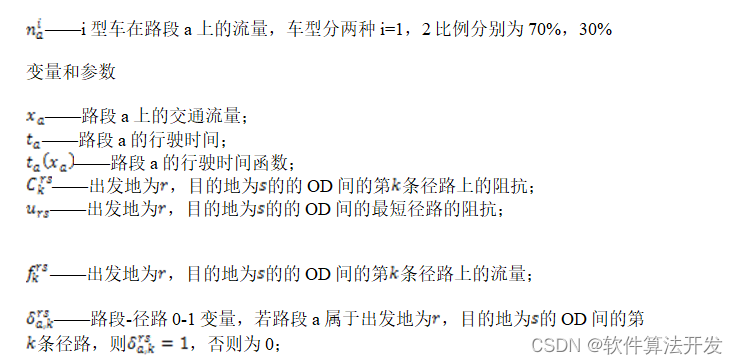

N——网络中节点的集合；

L——网络中路段的集合；

R——网络中出发地的集合；

S——网络中目的地的集合；

——出发地 和目的地 之间的所有径路的集合；

——出发地 和目的地 之间的OD交通量；
