本文介绍了组合模式，一种用于表示具有“部分-整体”关系的层次结构的面向对象设计模式。通过实例展示了如何使用组合模式创建图形对象层次结构，并讨论了透明组合和安全组合的不同实现方式以及与其他设计模式的联合应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

组合模式（Composite Pattern）：组合多个对象形成树形结构以表示具有“部分—整体”关系的层次结构。组合模式对单个对象（即叶子对象）和组合对象（即容器对象）的使用具有一致性，又可以称为“部分—整体”（Part-Whole）模式，它是一种对象结构型模式。

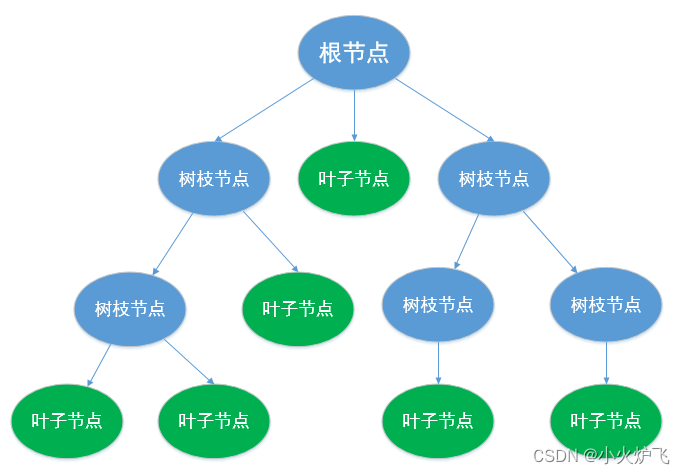

在这里插入图片描述

组合模式（Composite Pattern）允许你将对象组合成树形结构来表示“部分-整体”的层次结构。组合使得客户代码可以统一对待单个对象和组合对象。这种模式特别适用于那些希望客户代码能够忽略组合对象与单个对象的差异的场景。

本示例将创建一个表示图形对象的层次结构。在这个层次结构中，有两种类型的对象：简单形状（叶子节点，例如圆形、矩形）和复合图形（可以包含多个简单形状或其他复合图形的组合对象）。

1 定义图形接口

首先，定义一个图形接口，它将是所有简单形状和复合图形的共同基类。

// Graphic.h
#pragma once
#include <string>
#include <iostream>

class Graphic {
public:
    virtual ~Graphic() {}
    virtual void draw() const = 0; // 绘制图形
    virtual void add(Graphic* g) {
        throw std::runtime_error("Operation not supported");
    }
    virtual void remove(Graphic* g) {
        throw std::runtime_error("Operation not supported");
    }
};

2 创建简单形状类

接下来，定义一些简单形状类，它们实现Graphic接口。

// Circle.h
#include "Graphic.h"

class Circle : public Graphic {
public:
    void draw() const override {
        std::cout << "Circle drawn.\n";
    }
};

// Rectangle.h
#include "Graphic.h"

class Rectangle : public Graphic {
public:
    void draw() const override {
        std::cout << "Rectangle drawn.\n";
    }
};

3 创建复合图形类

然后，定义一个可以包含其他图形（无论是简单形状还是其他复合图形）的复合图形类。

// CompositeGraphic.h
#include "Graphic.h"
#include <vector>

class CompositeGraphic : public Graphic {
    std::vector<Graphic*> children;
public:
    void draw() const override {
        for (auto* child : children) {
            child->draw();
        }
    }

    void add(Graphic* graphic) override {
        children.push_back(graphic);
    }

    void remove(Graphic* graphic) override {
        children.erase(std::remove(children.begin(), children.end(), graphic), children.end());
    }
};

4 使用组合模式

最后，展示如何使用这些类来组合和绘制图形。

#include "Circle.h"
#include "Rectangle.h"
#include "CompositeGraphic.h"

int main() {
    Circle circle;
    Rectangle rectangle;

    CompositeGraphic graphic;
    graphic.add(&circle);
    graphic.add(&rectangle);

    // 创建另一个复合图形
    CompositeGraphic graphic2;
    graphic2.add(&circle);

    // 将graphic2也加入到graphic中
    graphic.add(&graphic2);

    // 绘制图形树
    graphic.draw();

    return 0;
}

在这个示例中，CompositeGraphic类允许我们将单个图形（如Circle和Rectangle）以及其他复合图形（如graphic2）组合成一个更复杂的图形结构。调用draw方法时，会递归地绘制所有图形，展示了组合模式能够使客户代码统一处理单个对象和组合对象的能力。

5 变种

5.1 透明组合方式

如果Circle和Rectangle中的add函数和remove函数设计为空，即为透明组合模式。

透明组合模式是一种组合模式的实现方式，它在组件接口（Graphic）中声明了管理子组件的操作（例如add、remove等），使得叶节点（例如Circle、Rectangle）和容器节点（例如CompositeGraphic）的接口完全一致。这种方式使得客户代码可以忽略组件之间的差异，但也可能导致叶节点类实现它们不需要的操作。

5.2 安全组合方式

安全组合模式与透明组合模式的主要区别在于，安全组合模式不在组件的共同接口中声明用于管理子组件的操作（如add和remove）。这种方式意味着叶节点类不需要实现它们不支持的操作，从而避免了透明组合模式中可能引入的安全问题。但是，这也意味着客户端代码需要对处理的对象类型有所了解，因为只有组合对象支持添加或移除子组件的操作。
