Module 6 Planning Power

这个Module其实是在介绍数字IC后端实现阶段如何规划设计的powerplan，没有对应的lab。这个章节的内容在我们的训练营实战项目中有专门的专题介绍。目前先跳过这部分内容。

数字后端零基础入门系列 | Innovus零基础LAB学习Day2
数字后端零基础入门系列 | Innovus零基础LAB学习Day1
数字后端powerplan结构

Module 7

LAB7-1

这个章节主要介绍如何利用工具的几个常用控件来人工做floorplan。floorplan阶段主要做两件事情。

1）摆放macro和ip

2）摆放port

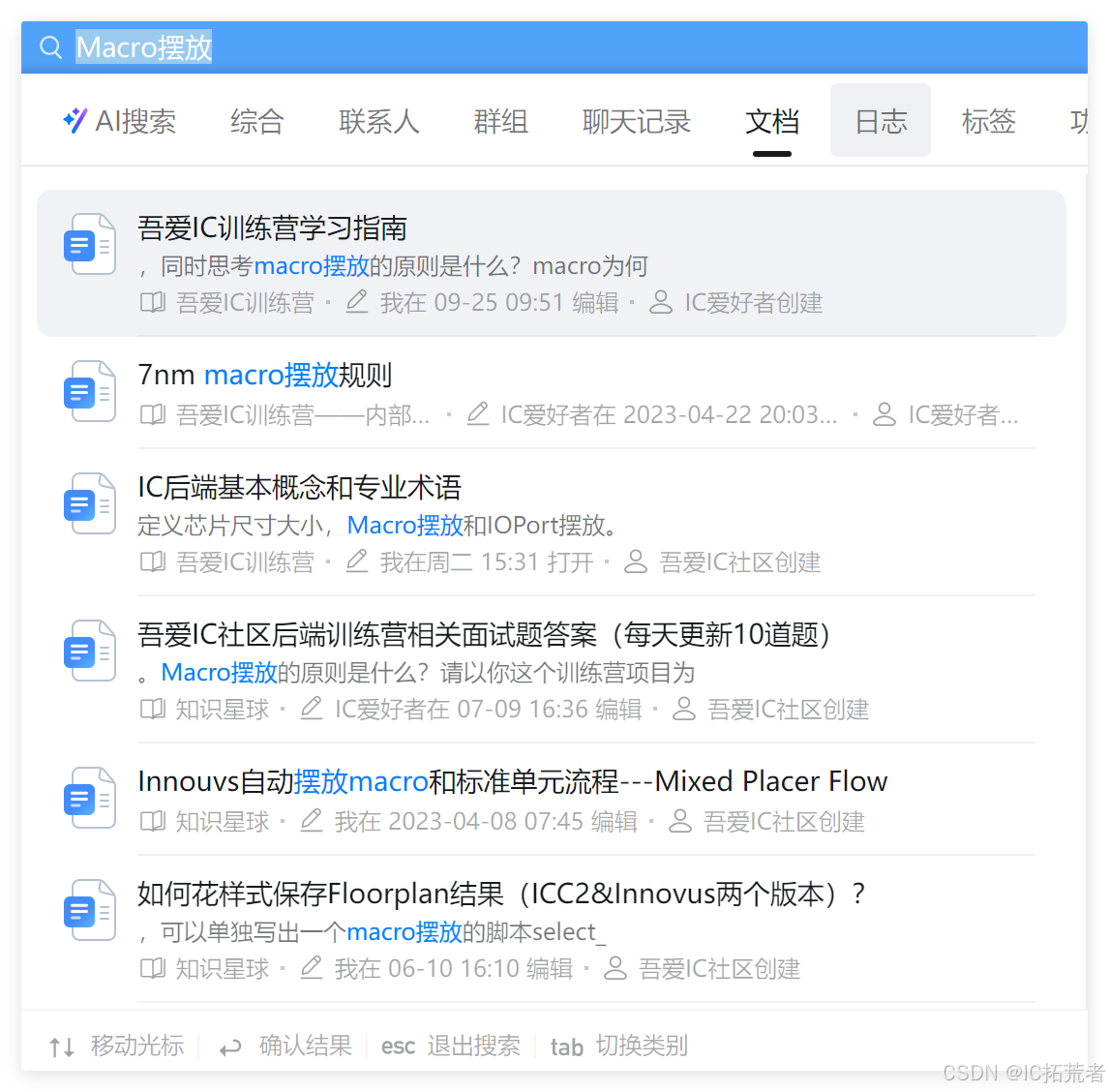

关于手工摆放macro和摆放port的教程参考下面的教程。

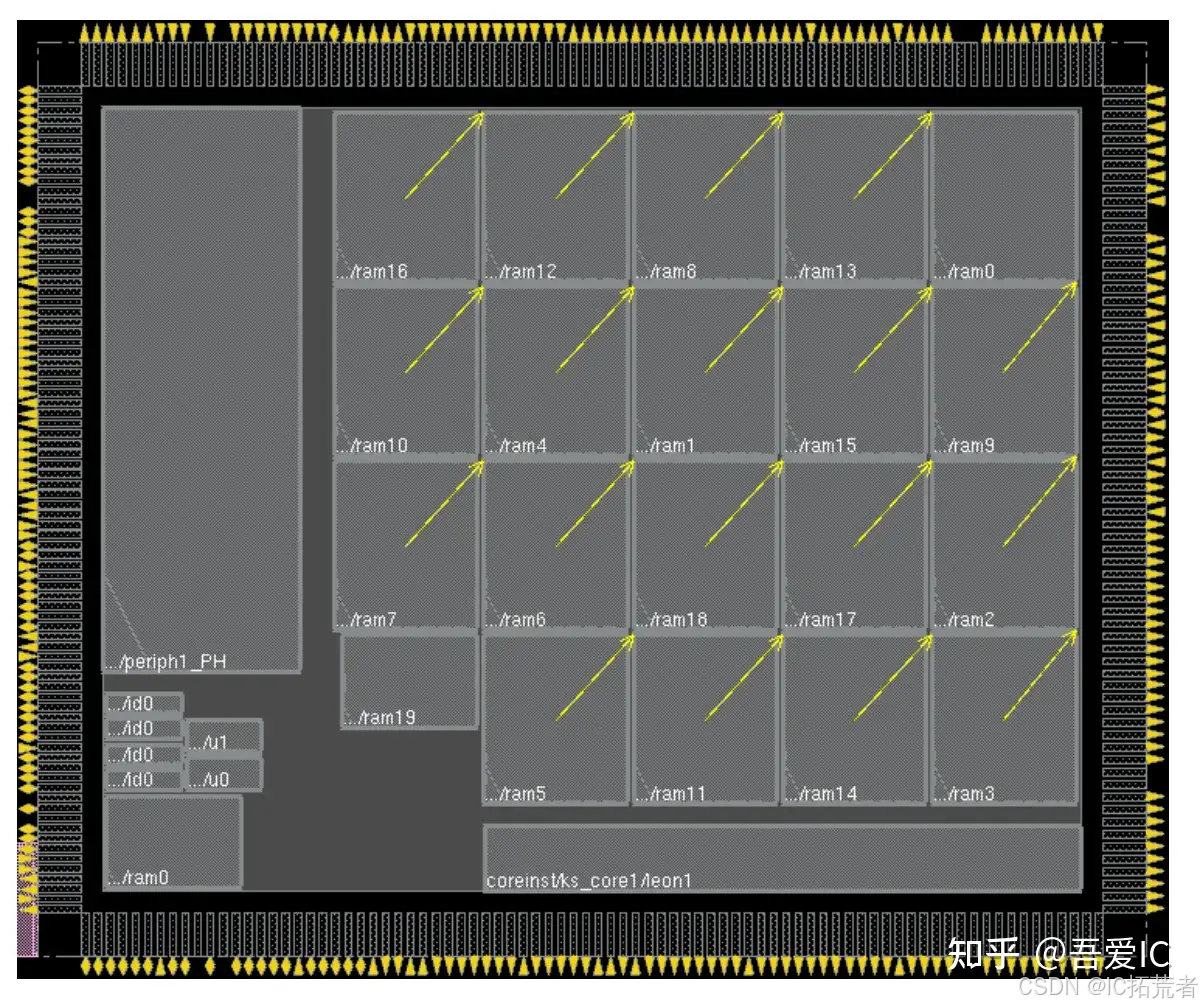

数字后端摆放macro原则

至于lab中介绍的relative floorplan内容，大家可以直接跳过。这部分内容实际项目基本上都不会用的。

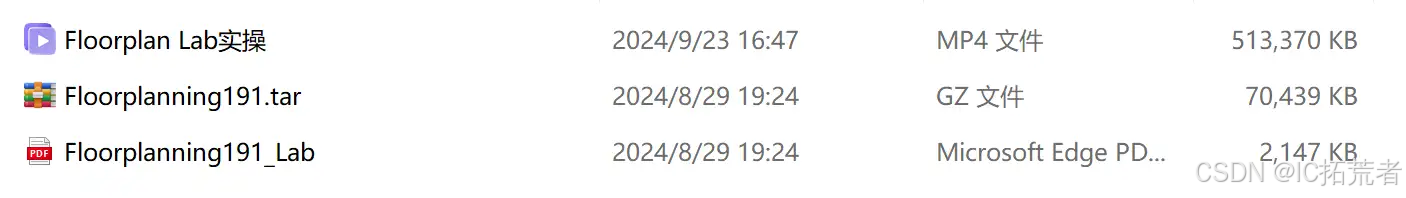

如果想做专门的floorplan和powerplan lab，可以前往社区星球上下载这份lab数据和实验手册。

在这里插入图片描述

给macro或者ip加block halo (macro在innovus中叫block)

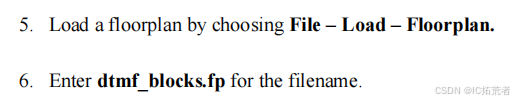

在家block halo前我们先加载一个保存好的floorplan。

GUI界面操作方法：

File – Load – Floorplan

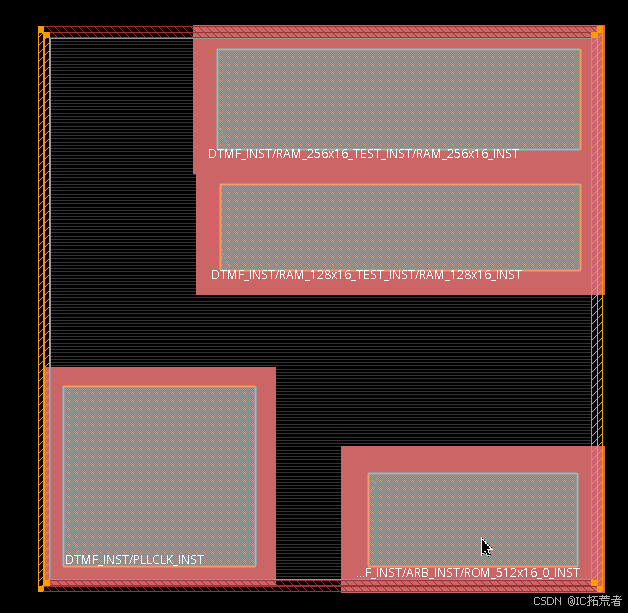

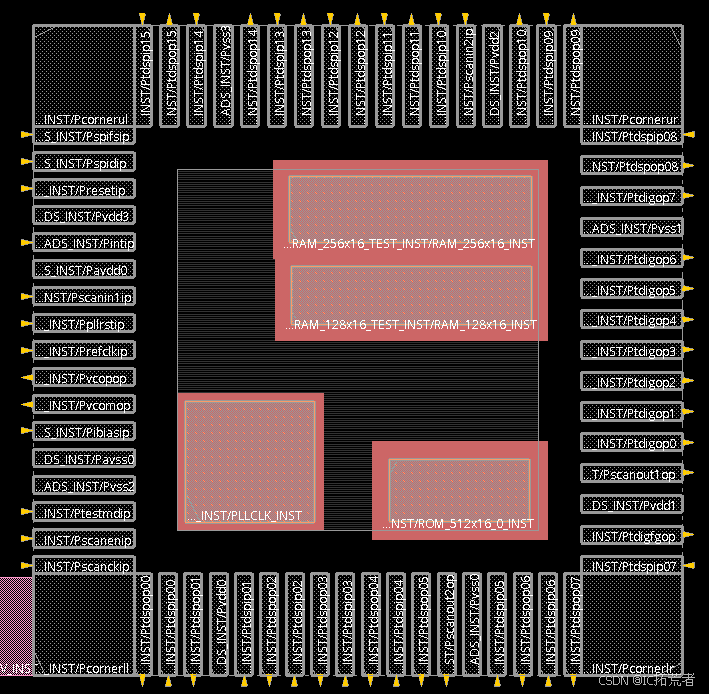

选择dtmf_blocks.fp后的layout如下图所示。

在这里插入图片描述

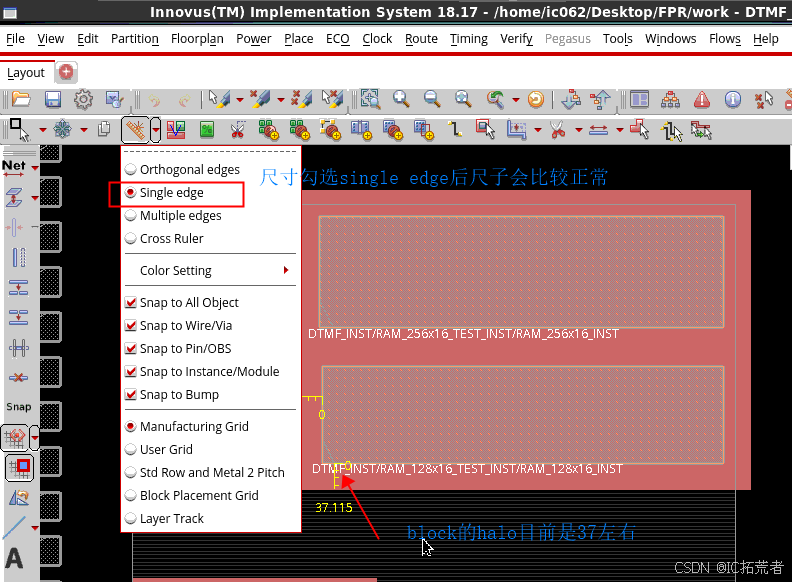

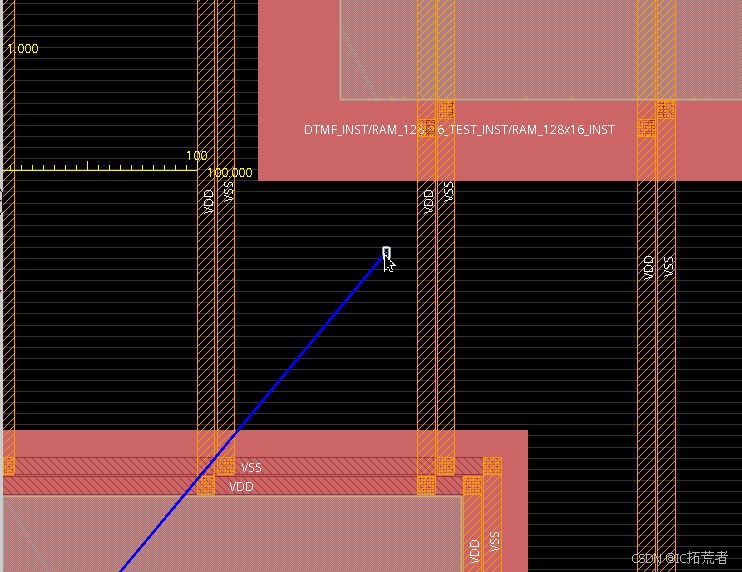

通过前面的学习，我们知道从下图中的尺子开始画尺子来量下macro和ip的halo大小。

在这里插入图片描述

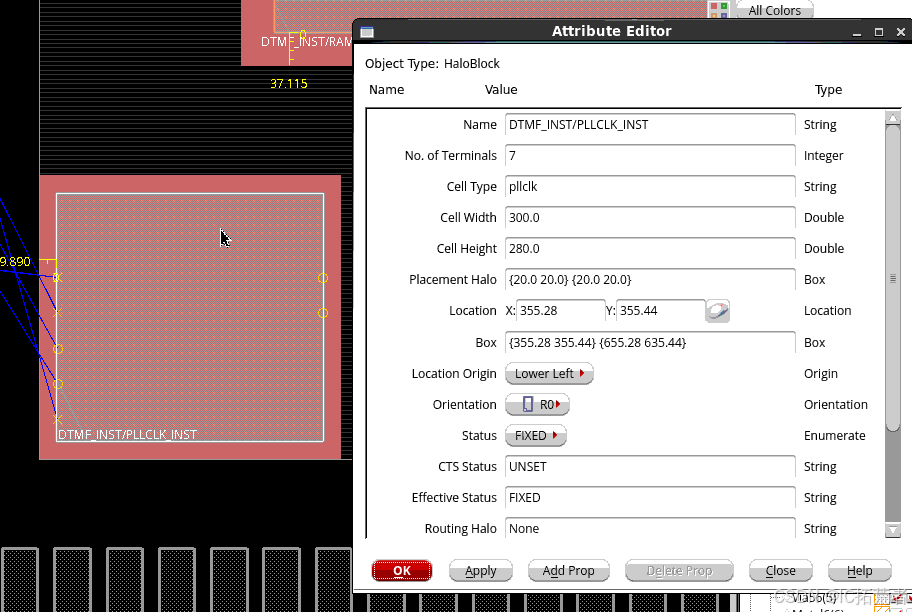

鼠标左键选择设计中左下角的PLL，按下快捷键q，可以弹出如下图关于pll的各种attribute。从这里我们可以看到pll的Placement Halo都是20um。

在这里插入图片描述

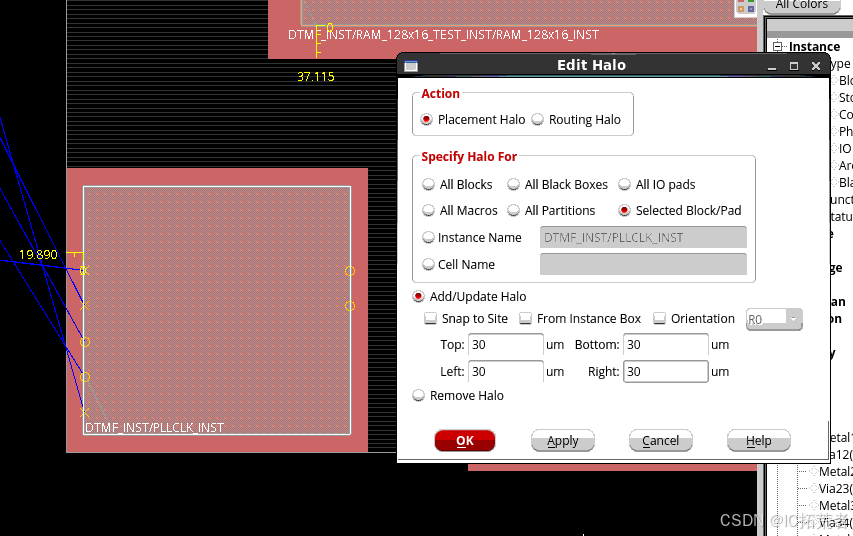

如果需要更改这个placement halo大小，我们可以选中这个PLL，然后右键选择editHalo进行修改。

在这里插入图片描述

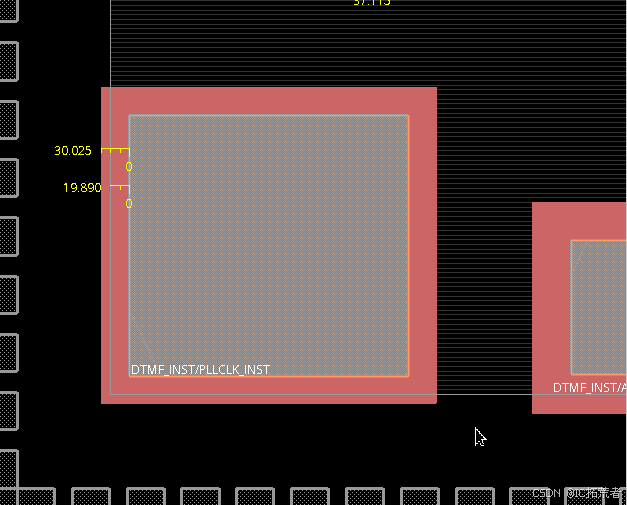

点击确定后，layout不会马上发生变化，这是因为innovus中任何改动都需要刷新下才会更新，所以此时按下f或者ctrl +r 即可显示出最新的结果。
在这里插入图片描述

Routing blockage的添加

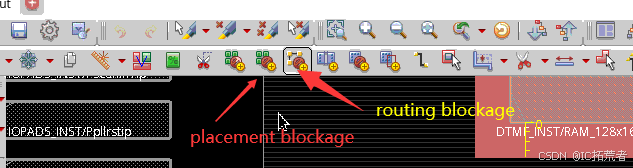

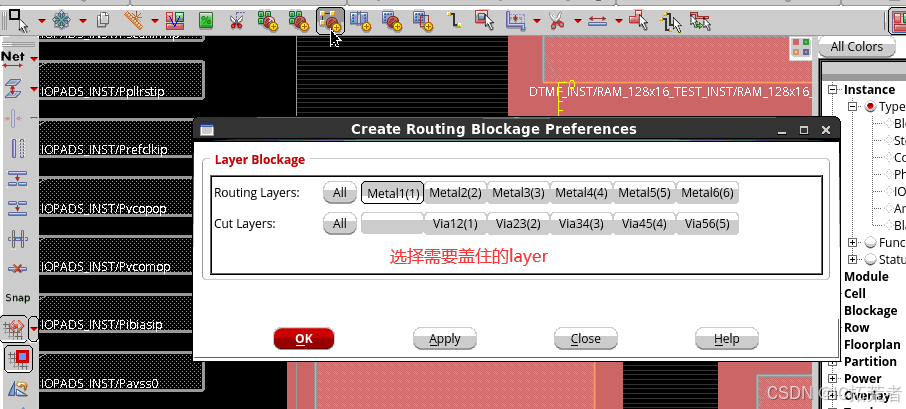

在给macro添加blockage时，需要用到innovus菜单栏中的这两个控件。选择对应的控件，然后按下F3(ctrl+F3)来设置对应的选项信息。

在这里插入图片描述

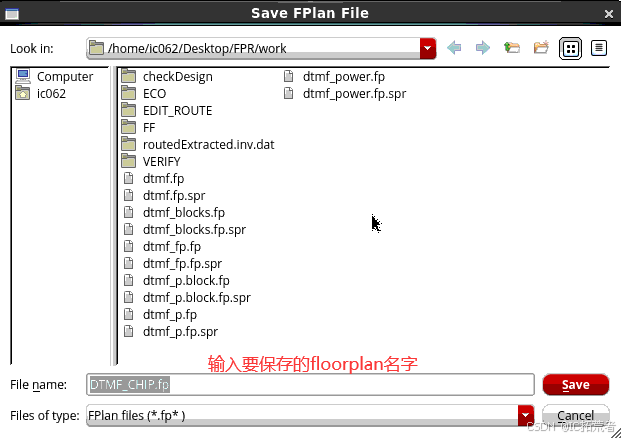

保存floorplan

GUI界面操作步骤：

File ‒ Save ‒ Floorplan

在这里插入图片描述

Powerplaning

这部分内容涉及给设计中的macro，ip打power。

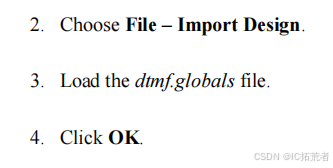

在开始之前，我们需要load进我们的设计，步骤如下:

设计导入（这部分前面介绍过了）

2）加载floorplan相关信息进来
在这里插入图片描述

这两步完成后就完成了设计和floorplan信息的导入

在这里插入图片描述

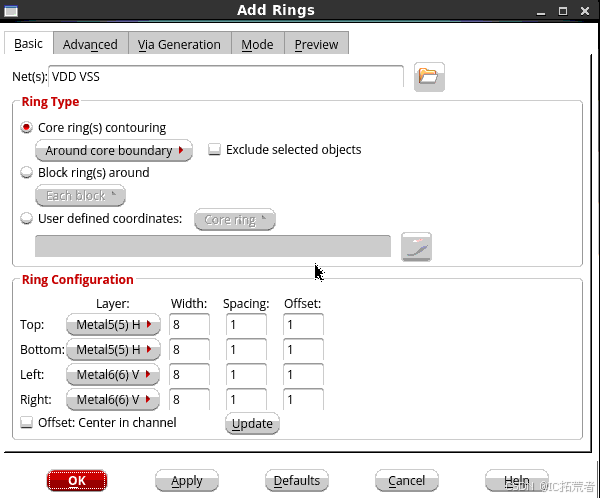

先加电源环

GUI界面操作：

Power-Power Planning ‒ Add Ring

在这里插入图片描述

点击OK后如下图所示效果。在这里插入图片描述

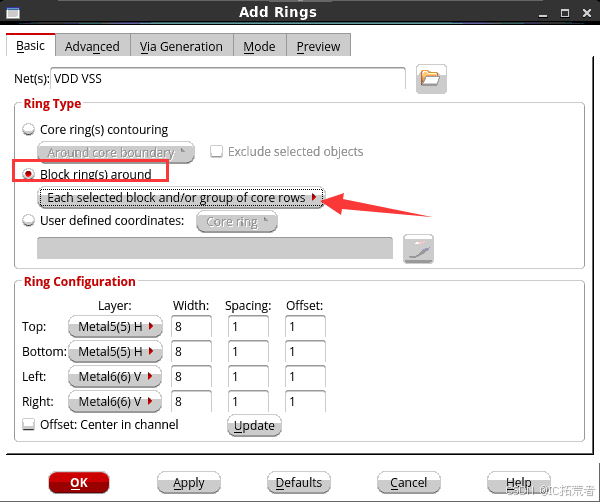

给PLL加power ring
在这里插入图片描述

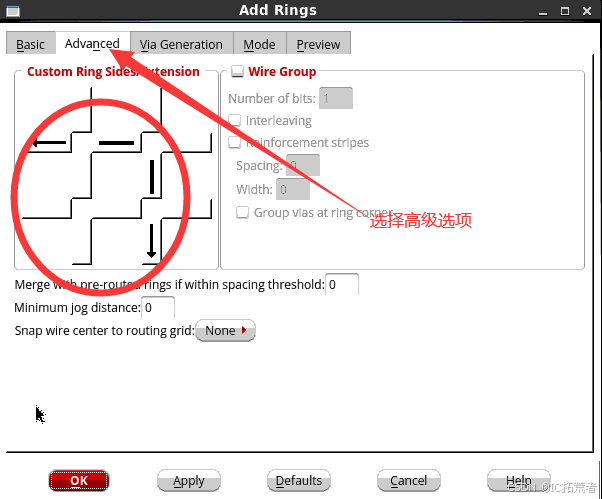

基本设置好之后，我们再来设置加power ring的高级选项，定制powerplan的形状。
在这里插入图片描述

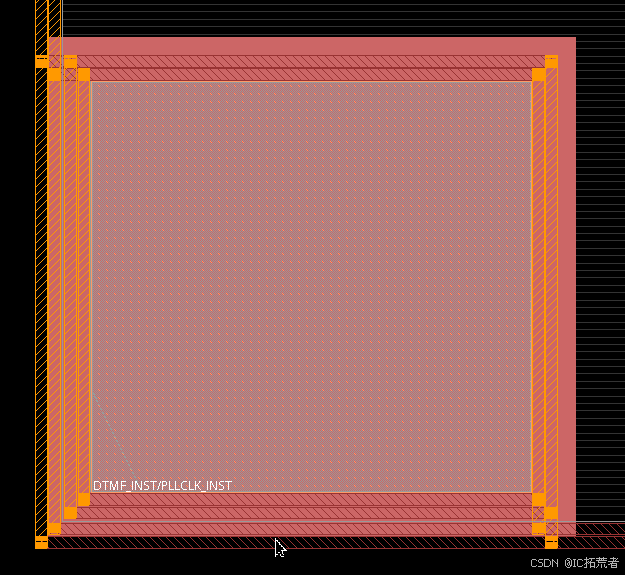

点击OK后效果图如下图所示。

在这里插入图片描述

添加Power Stripe

GUI界面操作如下：

Power-Power Planning ‒ Add Stripe

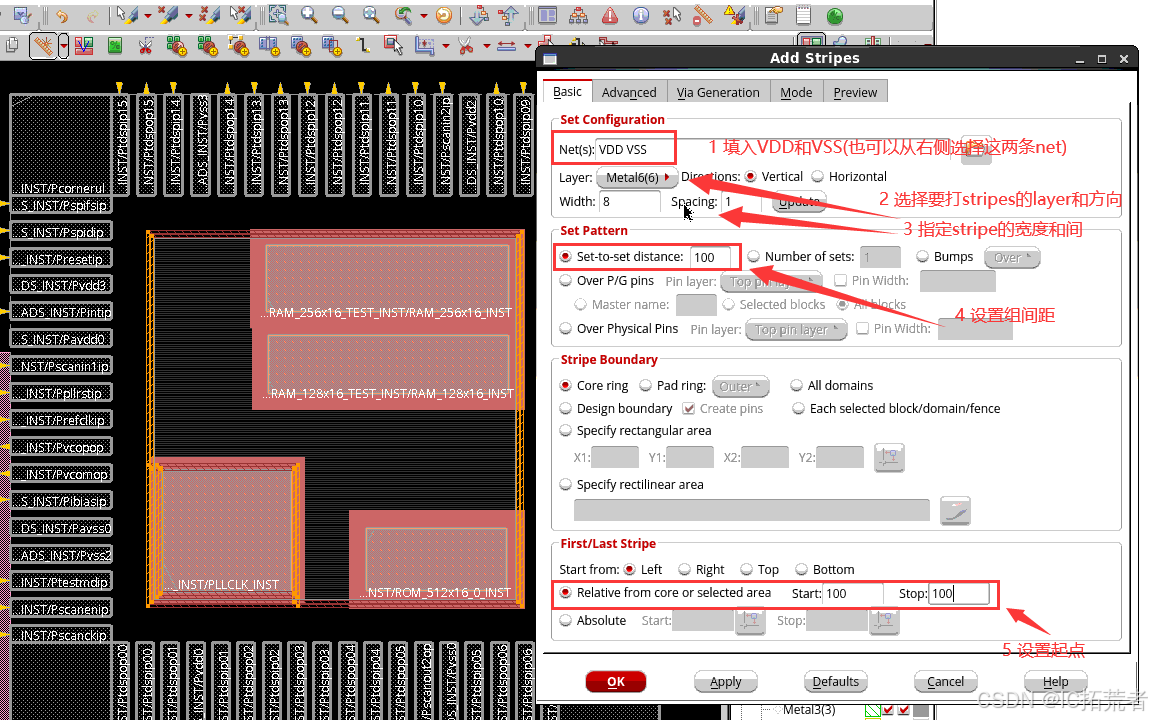

在弹出的对话框中按照下图所示的填写对应的信息。

在这里插入图片描述

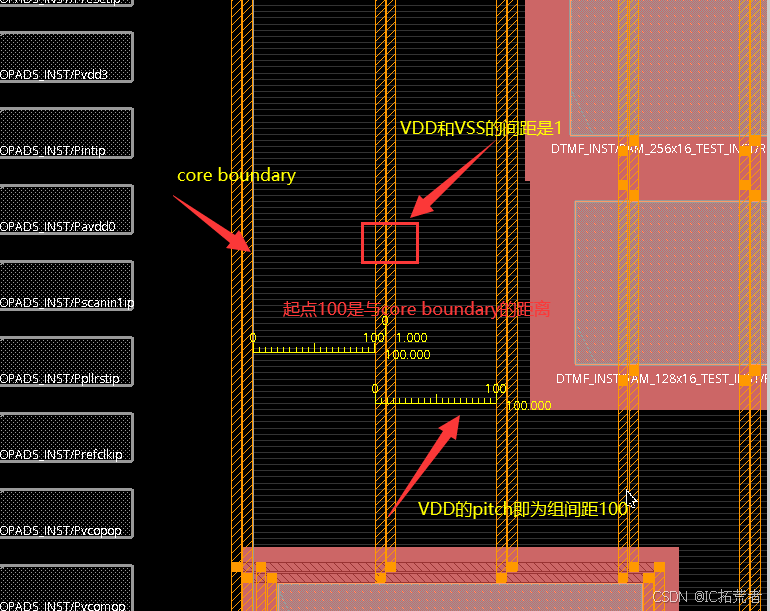

点击OK后效果如下图所示。

在这里插入图片描述

摆放cell到指定位置

首先，介绍命令使用方法。

我们随意挑选一颗cell，然后执行placeInst 即可。

在这里插入图片描述

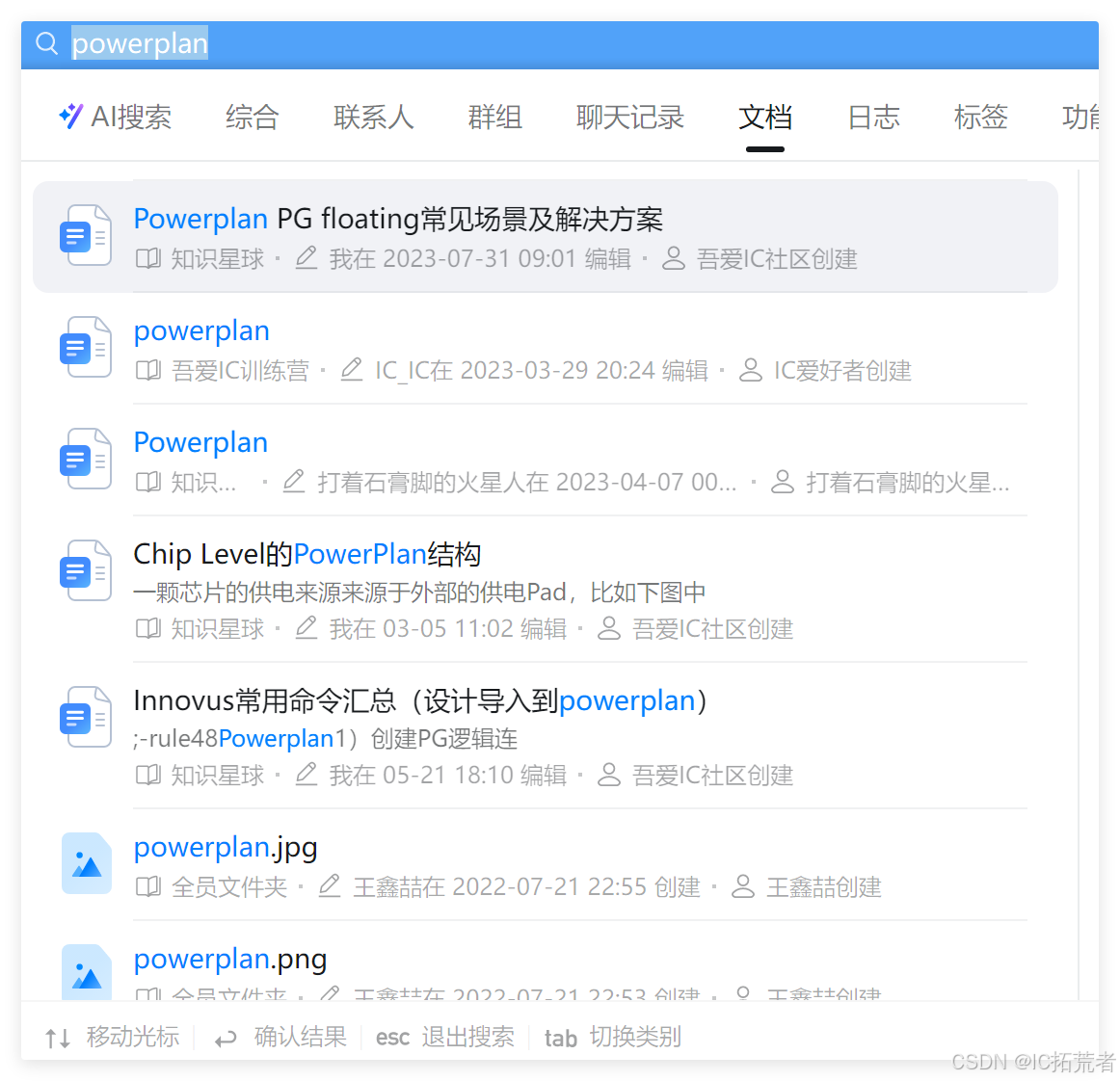

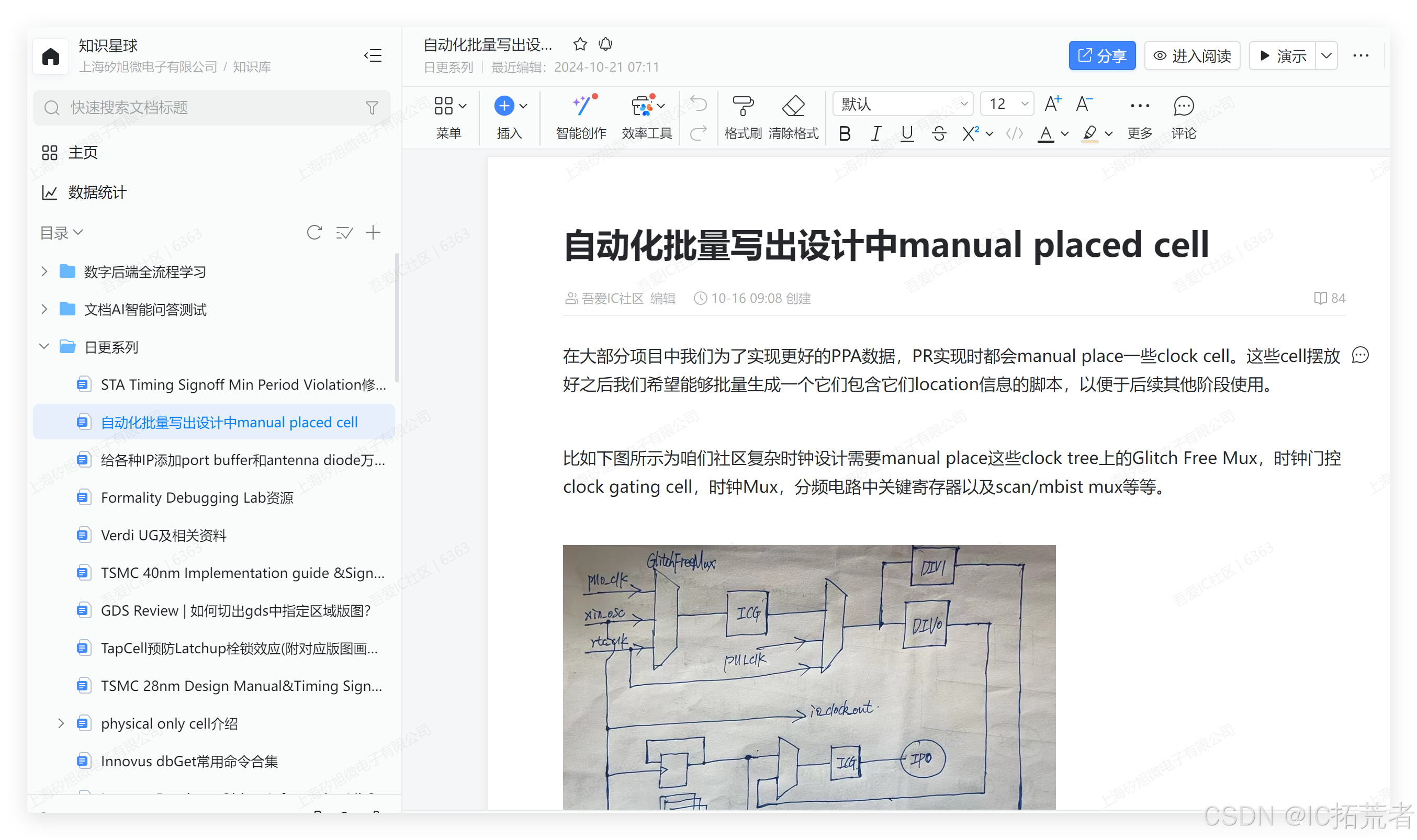

咱们社区dingding数字IC后端知识库上也分享了自动化批量写出设计中人工摆放cell的golden脚本。有需要可以前往查看。

（命令方式摆放）

其次，我们再来介绍下GUI界面实现方式。

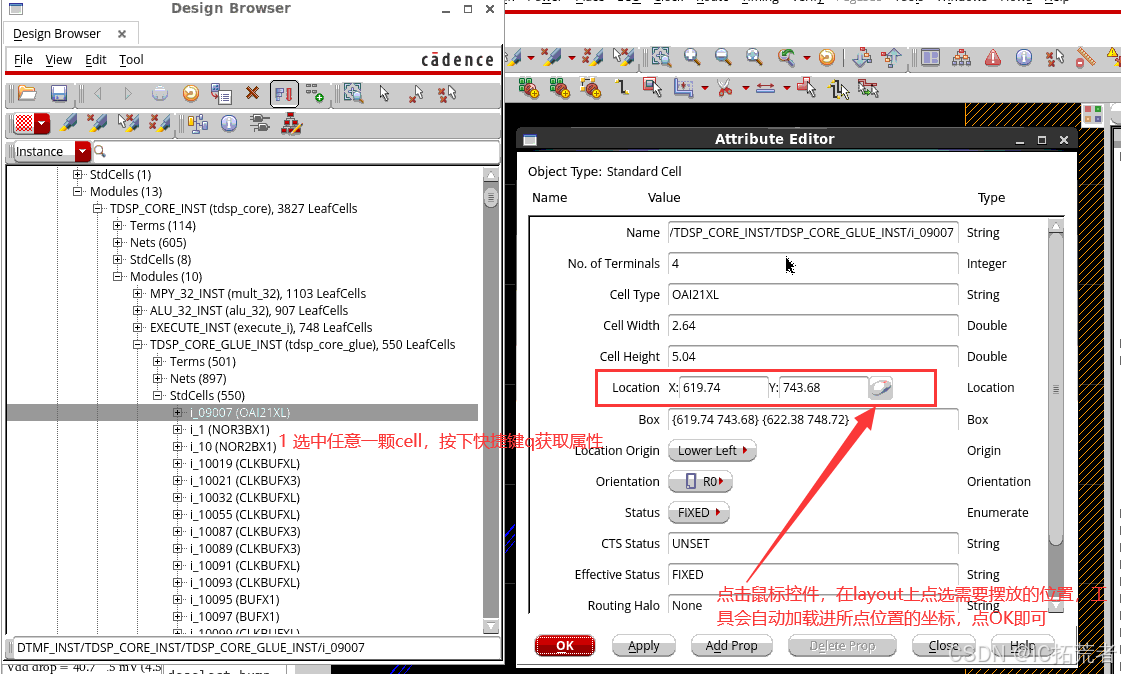

通过Design Browser，选择一颗cell，右键q，然后指定好坐标即可，具体操作如下图所示。

在这里插入图片描述

在这里插入图片描述

值得注意的是这颗cell只能在physical view下才能看到，floorplan view是看不到的。

Innovus三种不同视图

三种视图

添加power rail并与power stripe打孔 ( follow pin)

在创建powr rail前，我们需要做好derive pg，你得告诉工具power rail对应的power net，比如power是叫VDD还是VDD_LOCAL，ground是叫VSS还是AVSS。

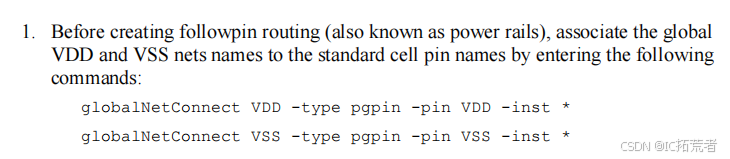

Innovus中做derive pg的命令是globalNetConnect，具体命令如下。

在这里插入图片描述

因为我们加的power stripe是高层metal，比如我们这个lab是M6，follow pin一般是M1。那么整个供电网络应该是M6一直打孔到M1。所以我们希望在创建power rail时同时打上各层的通孔VIA。

GUI界面操作方法如下：

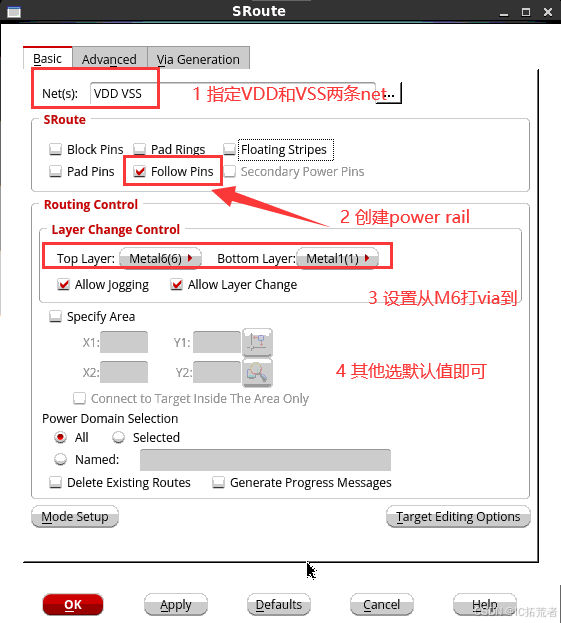

Route ‒ Special Route

Innovus sroute打power rail follow pin

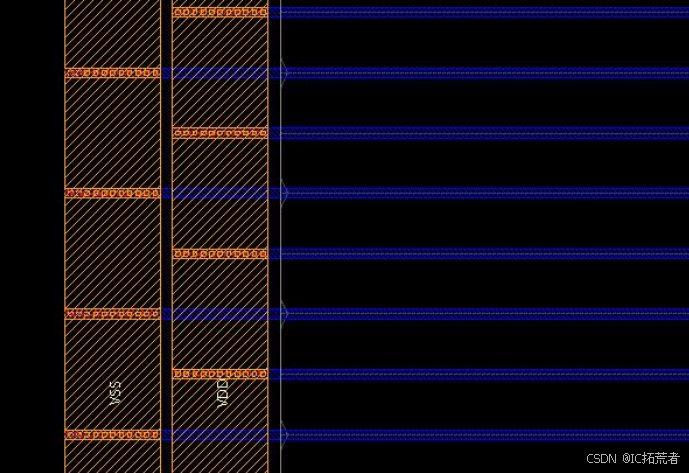

点击OK后效果如下图所示。

在这里插入图片描述

至此，powerplan就打好了。正常打完power后，我们需要做前期ir drop分析，主要目的是分析当前的powerplan是否足够强壮。

本lab是用了innovus自带的Early Rail Analysis，但实际项目中不会用这个来做，所以这部分内容建议大家直接跳过。

业界ir drop 分析工具大部分都是用redhawk来做的。利用redhawk来做ir drop的内容属于进阶内容，今年后面有一个专门的课程来讲解和实战的。

###END OF LAB7-1
