create_generated_clock

在数字 IC 设计中,芯片中各个模块的工作频率可能都不太一样。因此有了时钟产生电路(clock generation)。这个电路含有时钟切换电路,时钟分频,倍频电路以及 clock reset 电路。通常我们通过 create_generated_clock 来定义时钟分频和倍频电路后的时钟。

create_generated_clock 是用来说明 generated clock 与 source clock 的相位(边沿)关系。同时根据 source clock 找到 master clock 以及 source clock 和 master clock 的关系, 最终会确定 generated clock 和 master clock 的相位(边沿)关系。

在 genereated clock 的时候一定要明确 generated clock 与 master clock 的相位关系(rise->rise or rise->fall or fall->rise or fall->fall), 这些关系由桥梁 source clock 嫁接,所以有了 generated clock 和 source clock,以及 source clock 和 master clock 的关系。

如果根据声明找到的 generated clock 和 master clock 的关系和实际的关系不一致,则会造成一些分析错误。 比如静态时序分析 STA 的时候找不到 generated clock 和 source clock 相位关系,会将 generated clock 的 source latency 设置为 0。

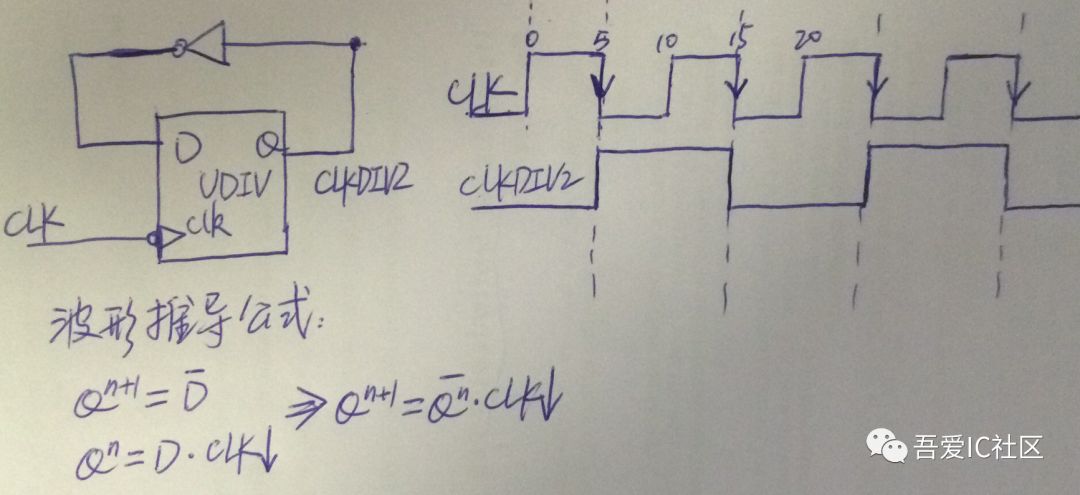

如下图为一个简单的数字电路及其波形图。

create_clock -period 10 CLK

create_generated_clock -name CLKdiv2 \

-divide_by 2 \

-source CLK \

[get_pins Udiv/Q]

根据上面定义,generated_clock 是定义在二分频的输出端 Q 上,其 source 为 CLK。但是我们知道 Udiv 这个寄存器的时钟端 CK 与 CLK 是反相的(即相位差 180 度)。

根据声明,generated 和 master clock 的关系如下(工具会根据 source clock 找到 master clock,并确定 source clock 和 master clock 的关系,当前 source clock 即 master clock)。但实际电路是 source clock 和 master clock 是存在 180 相位差的,因此以上定义的 generated_clock 是不正确的。

正确的波形图应该如下图所示:

所以 UFF1 到 UFF2 的 setup 检查为 launch clock edge 为 T=5ns 时刻,capture clock edge 为 T=15ns 时刻 (默认为 single cycle path)。

因此,我们可以通过以下两种方法来定义分频后的时钟

1. 改变 generated clock 的 source,即让 generated clock 和 source clock 的路径唯一且单一(单一是指,声明的相位边沿关系和实际的相位边沿关系一致)。
一般做法就是将 source clock 设置在触发器的 clock 端。如下:

create_generated_clock -name CLKdiv2 \

-divide_by 2 \

-source [get_pins Udiv/CLK] \

[get_pins Udiv/Q]

这样 generated clock 和 source clock 的关系和声明的一致。 工具会根据声明的 source clock 找到它的 master clock,同时确定 source clock 和 master clock 相位相反的关系, 由此就确定了 generated clock 和 master clock 的关系。

2. 直接声明 generated clock 和 master clock 的相位边沿关系。如下:

create_generated_clock

-name CLKdiv2 \

-edges {2 4 6} \

-source CLK \

[get_pins Udiv/Q]

虽然这两种方法都可以用来定义 generated_clock,但是考虑到后期 review constraint 的便利性,强烈建议使用第二种方式来实现(实际项目中都是采用这种方法)。

create_generated_clock 有多个 master_clock 的情况

上文讲到了 create_generated_clock 的作用,提到工具会根据声明找到 generated clock 和 source clock 的相位(边沿)关系,同时根据 source clock 找到 master clock 顺便确定 source clock 和 master clock 的关系,最终确定 generated clock 的关系。但是如果有时候虽然确定了 master clock 和 generated 的相位(边沿)关系,但是 master clock 到 generated clock 的路径有很多的时候,也会导致 STA 分析问题。

create_clock -period 10 CLK

create_generated_clock -name CLKdiv2 -divide_by 2 -source FFdiv2/CLK UMUX/Y -master CLK -add

create_generated_clock -name CLKdiv4 -divide_by 4 -source FFdiv4/CLK UMUX/Y -master CLK -add

set_clock_groups -physically_exclusive -group {CLK} -group {CLKdiv2} -group {CLKdiv4}

此时,PT 时序分析报告如下:

可以知道 source latency 选择了不同路径

所以在声明 generated clock 的时候不仅要保证 generated clock 和 master clock 相位边沿关系和实际的一致,还要保证 generated clock 和 master clock 的路径一。

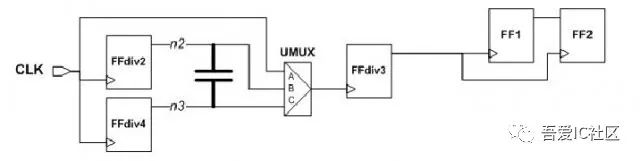

如下图,列出了可以声明唯一 generated clock 点。

同时考虑到选择器之前各个时钟间有 crosstalk,选择器之后没有 crosstalk,所以声明如下:

Create_clock -period 10 CLK

#####define divide_by_2,divide_by_4 clocks

Create_generated_clock -name CLKdiv2 -divide_by_2 FFdiv2/Q -source FFdiv2/CK

Create_generated_clock -name CLKdiv4 -divide_by_4 FFdiv4/Q -source FFdiv4/CK

#####create clocks arriving at MUX inputs

Create_generated_clock -name CLK_mux -combinational UMUX/A -source UMUX/A

Create_generated_clock -name CLKdiv2_mux -combinational UMUX/B -source UMUX/B

Create_generated_clock -name CLKdiv4_mux -combinational UMUX/C -source UMUX/C

#####define clock at FFdiv3

Create_generated_clock -name CLK_mux_div3 -divide_by 3 -source FFdiv3/CK -master CLK_mux -add

Create_generated_clock -name CLKdiv2_mux_div3 -divide_by 3 -source FFdiv3/CK -master CLKdiv2_mux -add

Create_generated_clock -name CLKdiv4_mux_div3 -divide_by 3 -source FFdiv3/CK -master CLKdiv4_mux -add

####apply physical exclusivity

Set_clock_groups -physically_exclusive

-group {CLK_mux CLK_mux_div3} \

-group {CLKdiv2_mux CLKdiv2_mux_div3} \

-group {CLKdiv4_mux CLKdiv4_mux_div3}

若直接将 CLKmux, clkdiv2_mux, clkdiv4_mux 省略,然后分别在 MUX/Y 端定义三个 generated clock,其 source 设定为 CLK, CLKdiv2, CLKdiv4,也是可以的。

思考题(2018 年某 SOC 公司校园招聘数字后端笔试题)

对于这道题,如果你还不会做,请给自己敲个警钟。

芯片 A 端口 OUT1/OUT2 分别接到芯片 B 的 D/CLK。芯片 A 端口约束如下:

create_clock -name CLK -period 10 -waveform {0 5} [get_pins U1/Y]

create_generate_clock -name GCLK -source [get_pins U1/Y] -edge {1 3 7} -master_clock CLK [get_pins U2/Y]

create_generate_clock -name OUTCLK -source [get_pins U2/Y] -master_clock GCLK -divide_by 1 [get_ports OUT2]

set_output_delay -max 8 -clock OUTCLK [get_ports OUT1]

set_output_delay -min 1 -clock OUTCLK [get_ports OUT1]

Q1: 请问对于芯片 B, D 到 CLK 的 setup/hold check 要求分别是什么?

Q2: 画出 CLK 和 GLCK 的波形?

Q3:如果要求从时钟源到 OUT1/OUT2 delay 等长,请问 constraint 怎么写?
