GNURadio软件界面基本介绍

一、软件界面

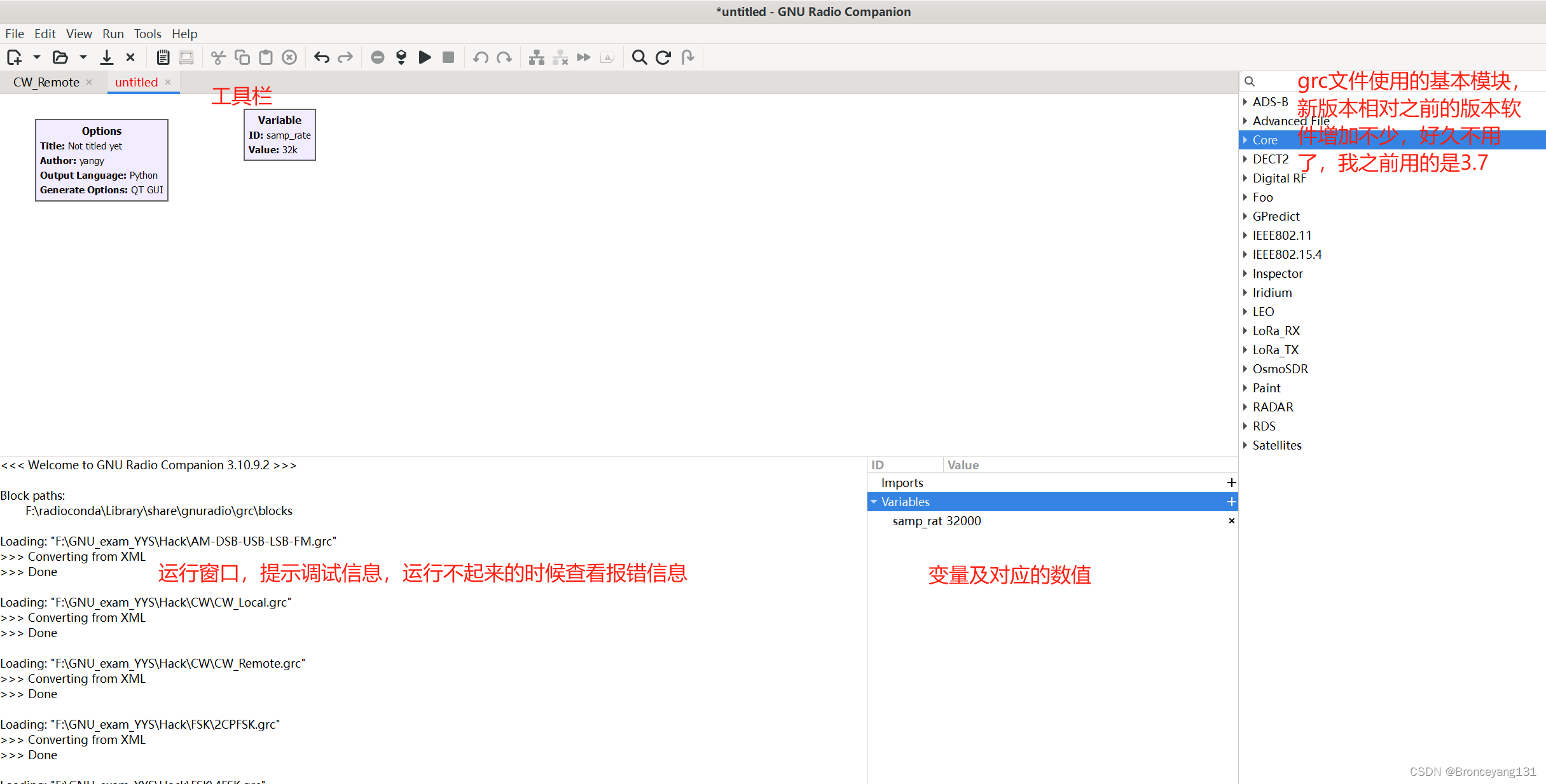

打开软件界面后如下图所示：

工具栏功能完成的是新建.grc文件，打开文件，运行、停止文件等功能操作，与一般软件操作无异。重点使用的是右侧的模块文件，运行过程中关注左下角窗口的调试信息。

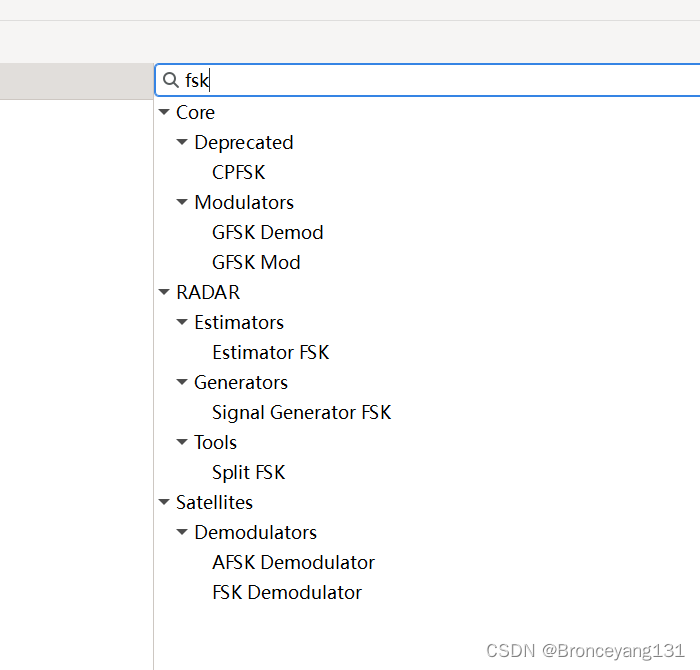

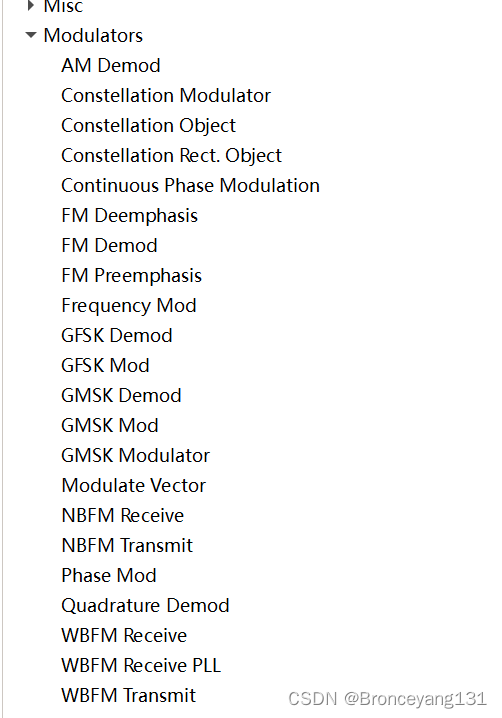

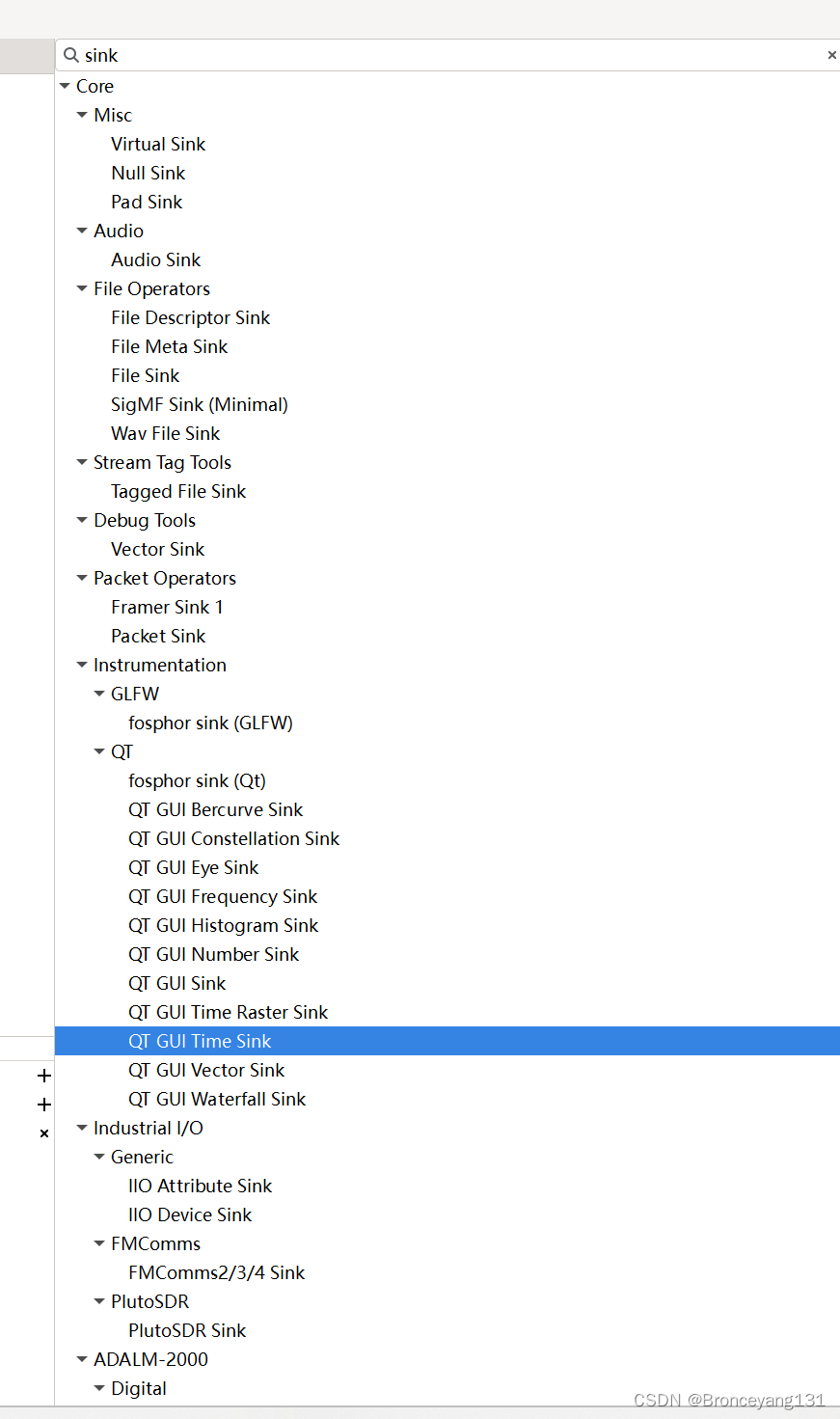

添加小模块时，ctrl+f进行搜索，输入你想要的模块信息，比如我想要查找与fsk相关的模块，直接如下操作：

二、核心功能模块

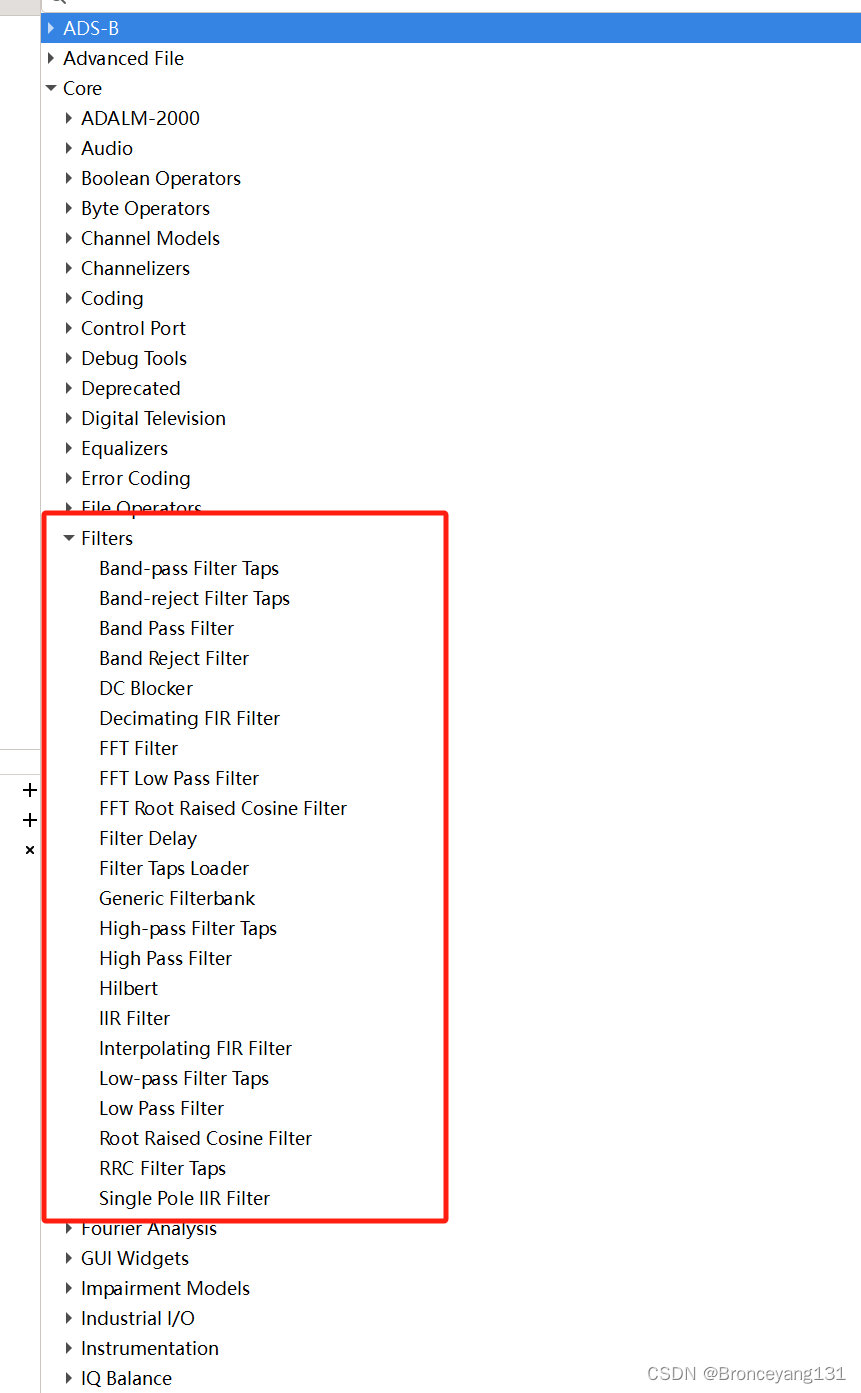

对于一般通信仿真模拟来说，最常用的模块基本都在core这个里面，针对具体某个方面的功能需求，可以直接点开查看有哪些模块，比如我想设计滤波器，打开滤波器的模块集合，可以看到有哪些滤波器可以设计使用。

三、通信常用基本模块

1.信源（source）、信宿（sink）

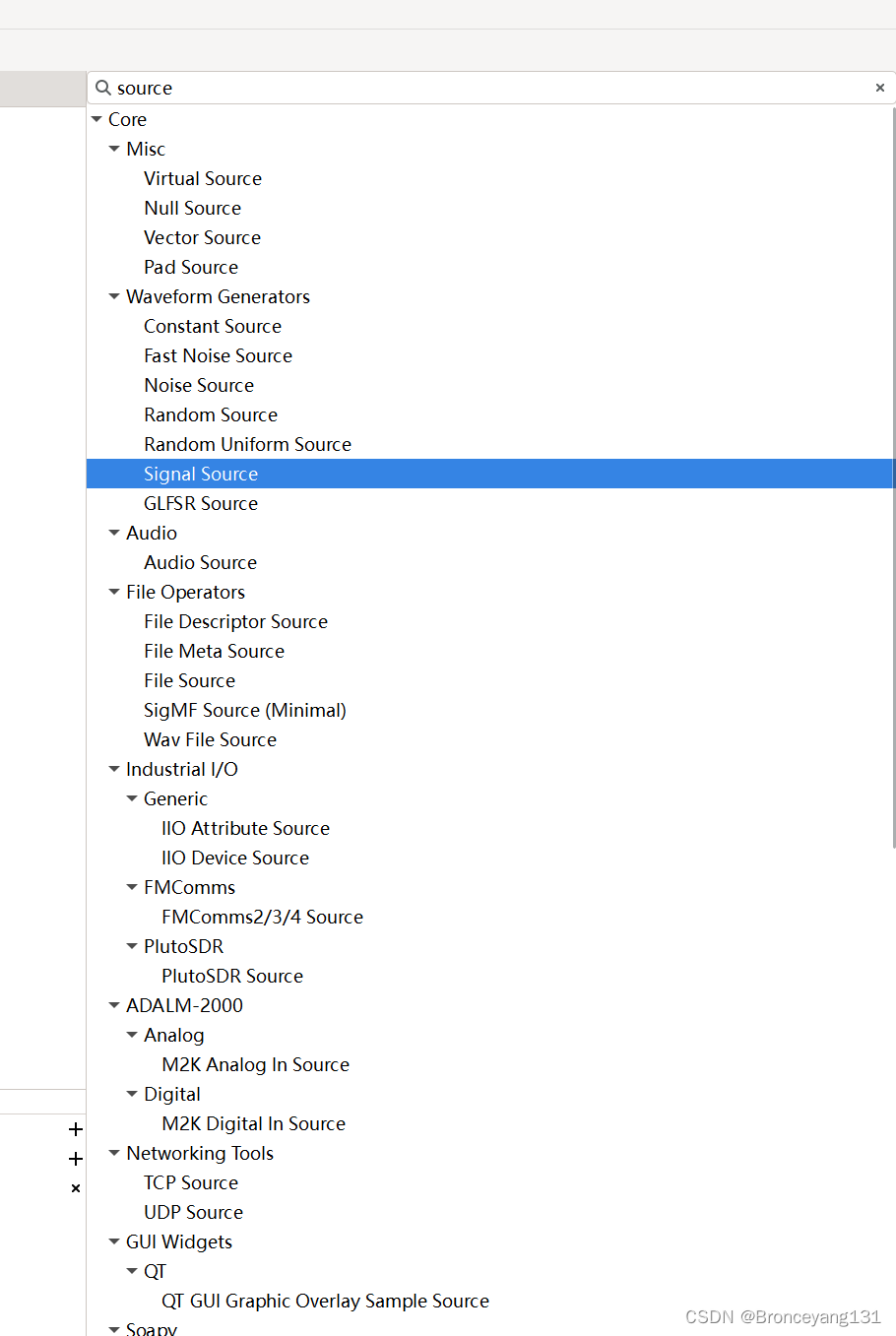

信源比较常用signal source模块、random source 和vector source模块。

signal source能够产生6种连续波信号，如下所示：

random source模块能够产生随机序列信源 ，vector source模块产生固定序列信源。

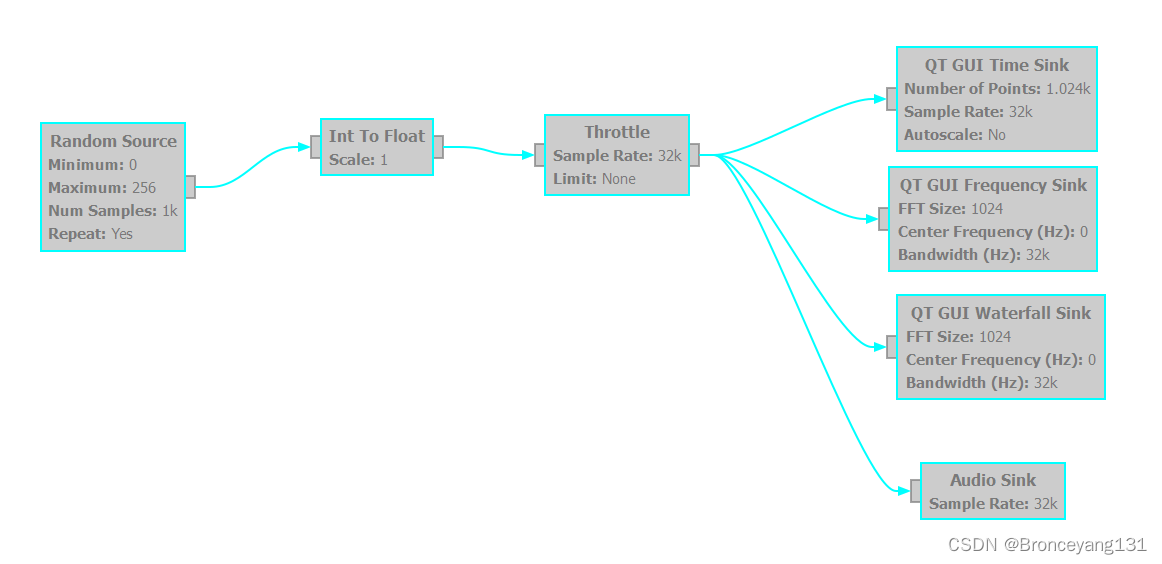

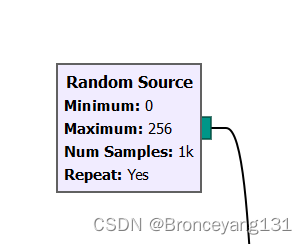

产生0-255的随机数，如下所示：

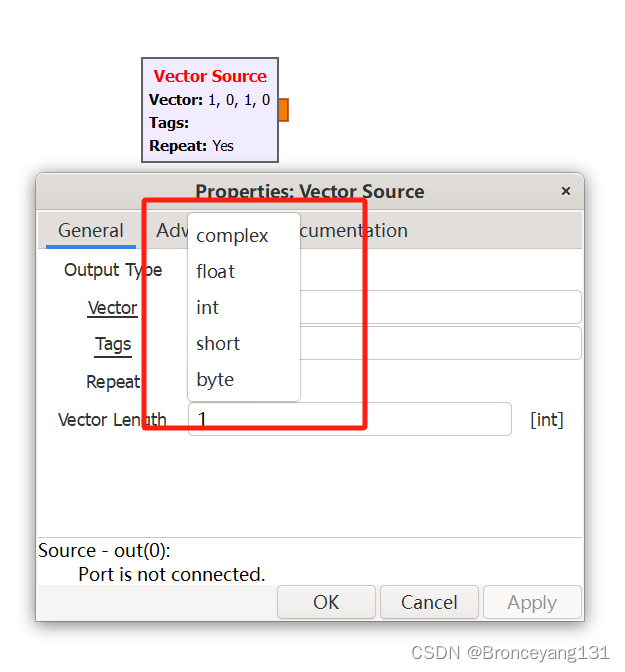

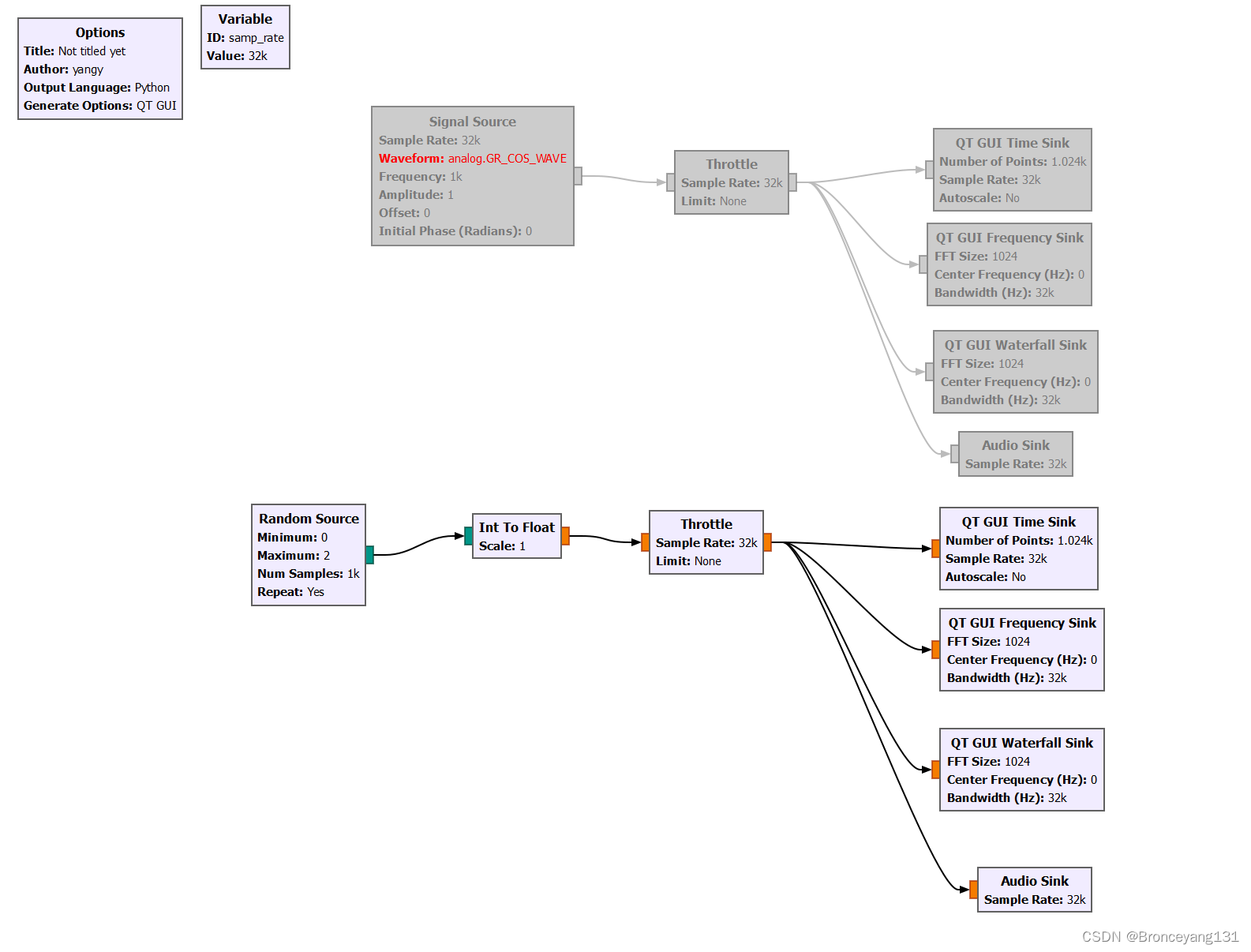

产生（1,0,1,0）的数据，数据类型是float

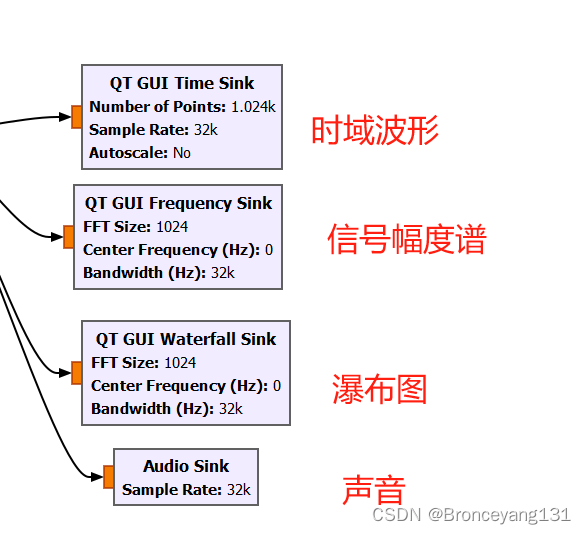

信宿常用的模块就是观察时域波形的gui time sink 、频域幅度谱的frequency sink，时频域的瀑布图waterfall sink 和听音响的audio sink模块。

2.调制解调模块集合

操作使用方法基本一样，搜索模块，然后将模块拖进流图，双击模块进行参数的设置，

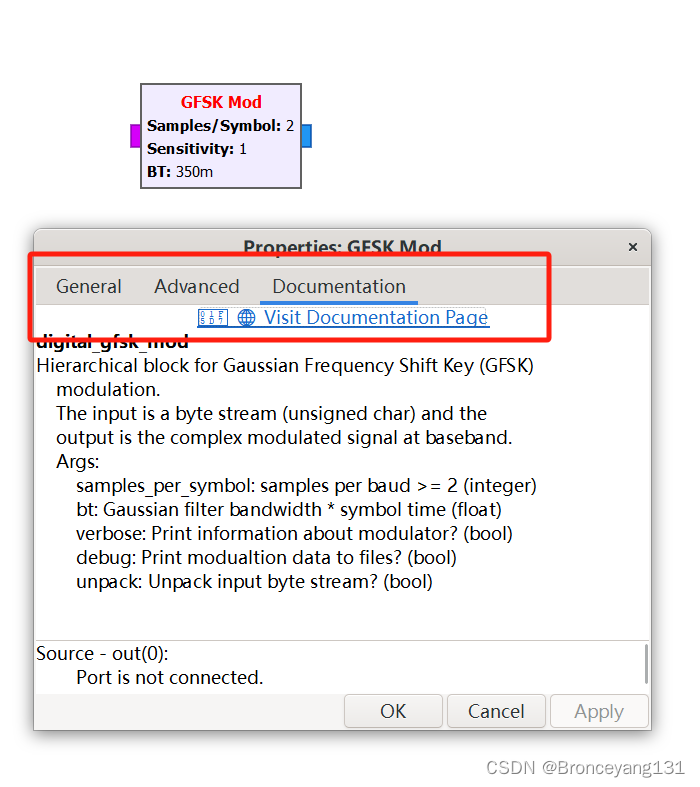

参数设置和相关使用说明查看documentation

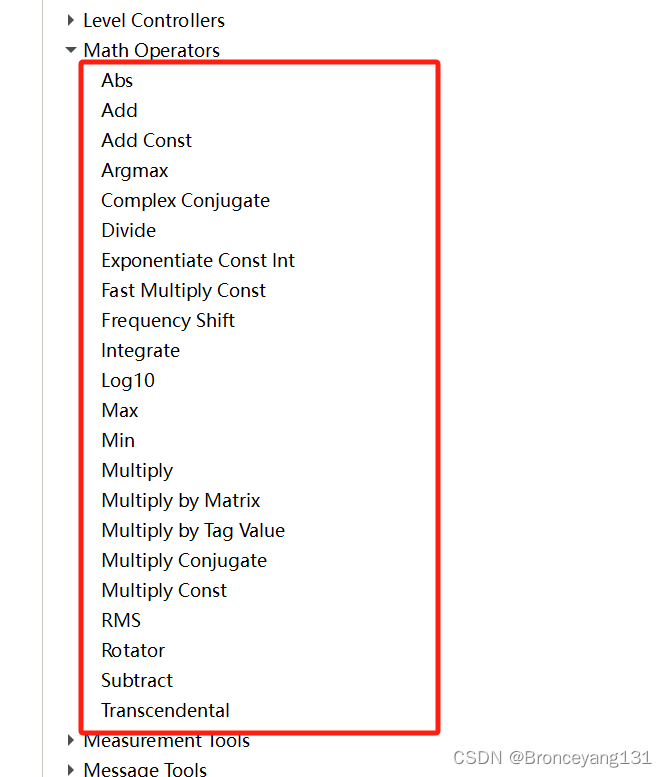

3.数学运算模块集合

其他还有很多模块，就不在一一介绍，使用方法基本一样。

四、流图连接

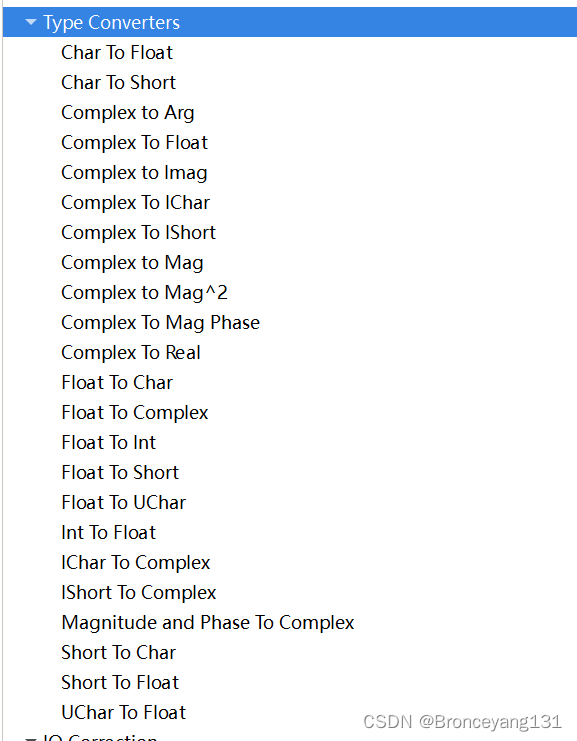

注意一个原则：输入输出接口连接位置数据类型必须一致，针对不同数据类型，可以选择数据类型转换。

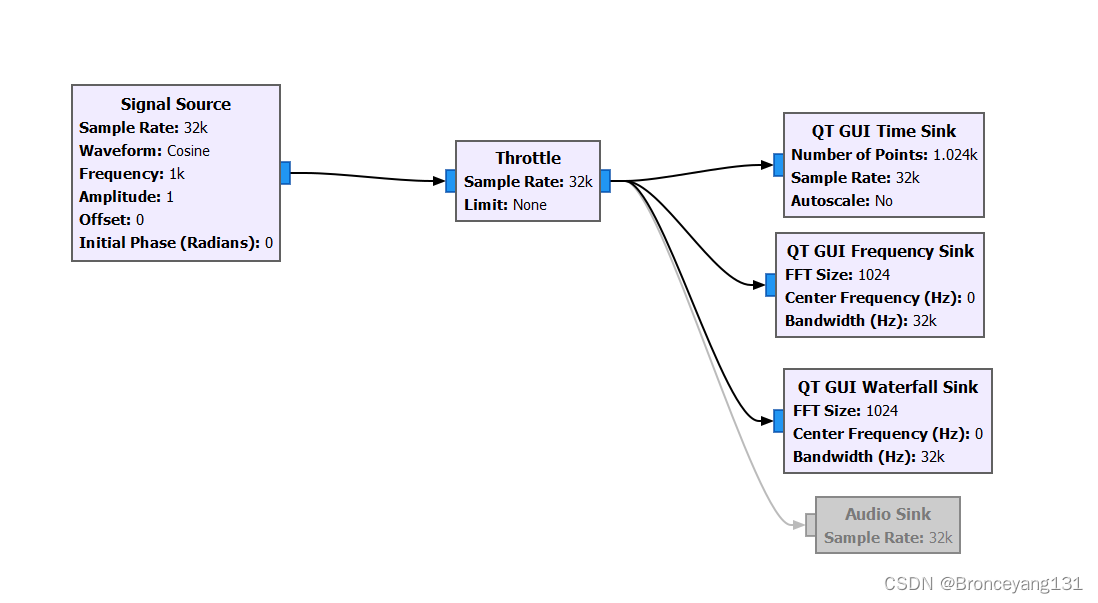

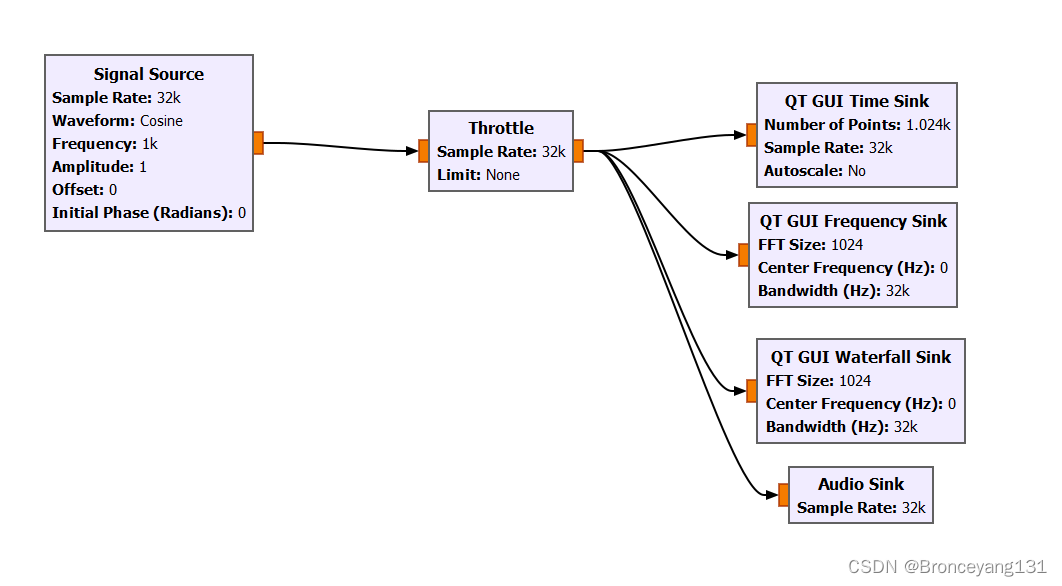

如下搭建了一个观察正弦信号的流图，包括时域、频域、瀑布图和音响，数据类型为float.

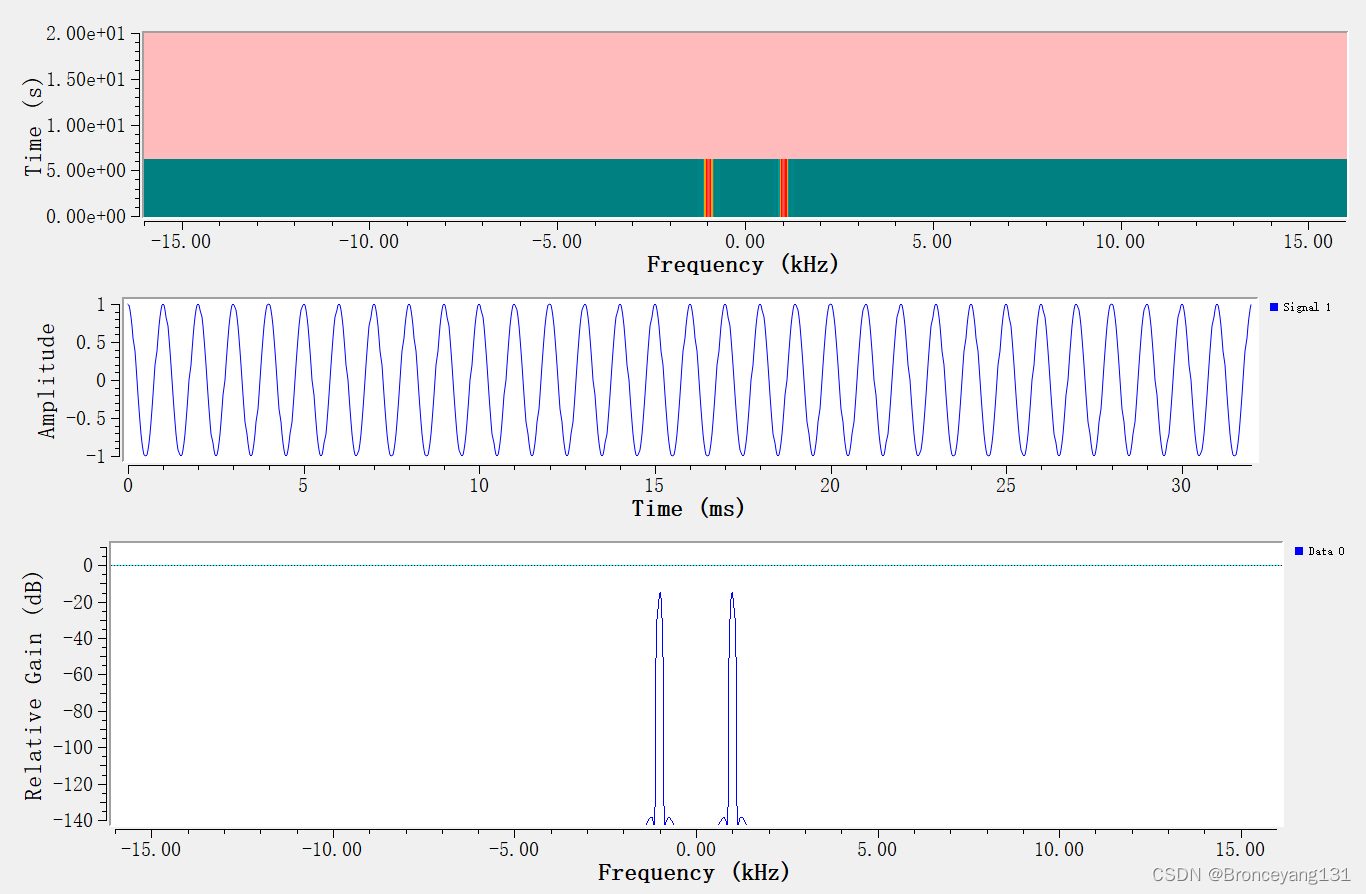

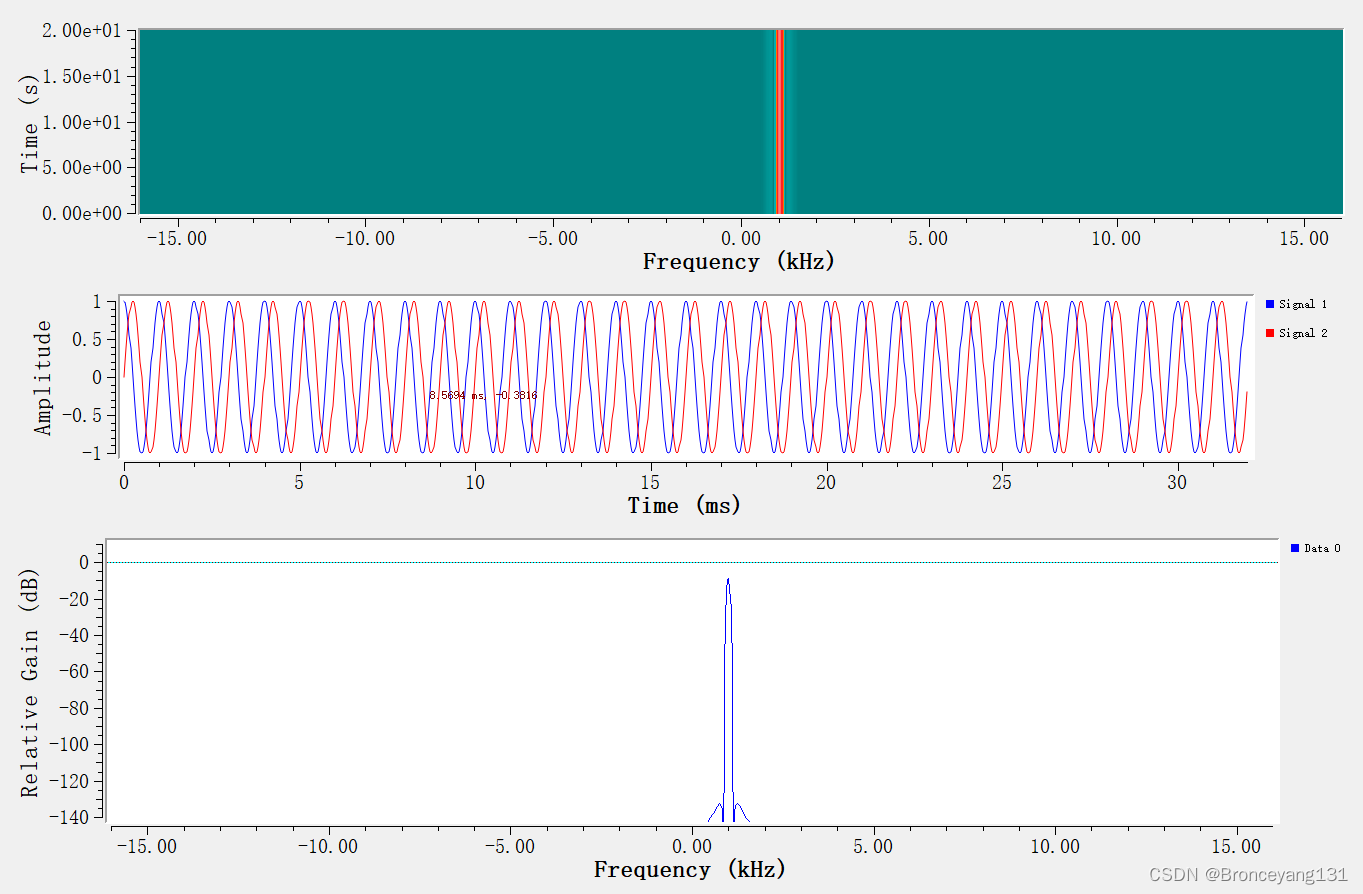

运行结果如下：

改成复数数据类型，流图如下所示：

运行结果如下，时域正交两路信号，频谱只有正半轴了。

回想一下数字信号处理学习的知识：

对于实数信号，其频谱有共轭对称性，正负频率实部为偶函数，虚部为奇函数，所以它们可以相互决定对方，正频率和负频率所承载的信息是一样的。频谱搬移后，其双边频谱承载相同的信息，浪费频谱资源。对于基带信号，我们可以采用复信号来提高频谱利用率。复信号可以具有任意频谱结构，复信号谱一般不是对称的，

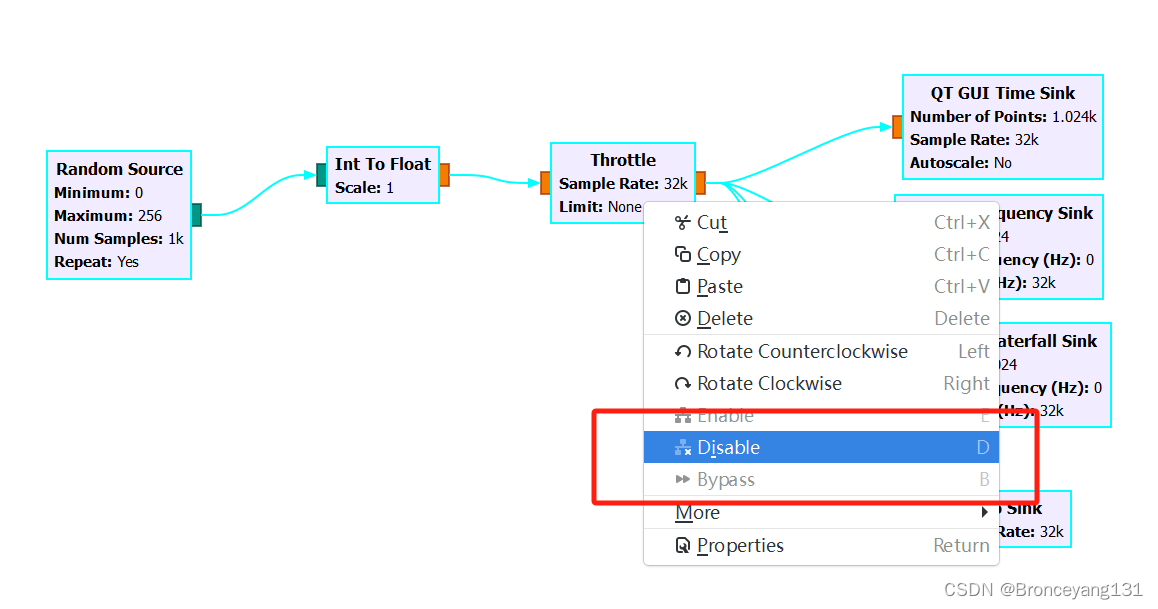

对于流图中不想使用的模块，又不想删除，可以选择disable。

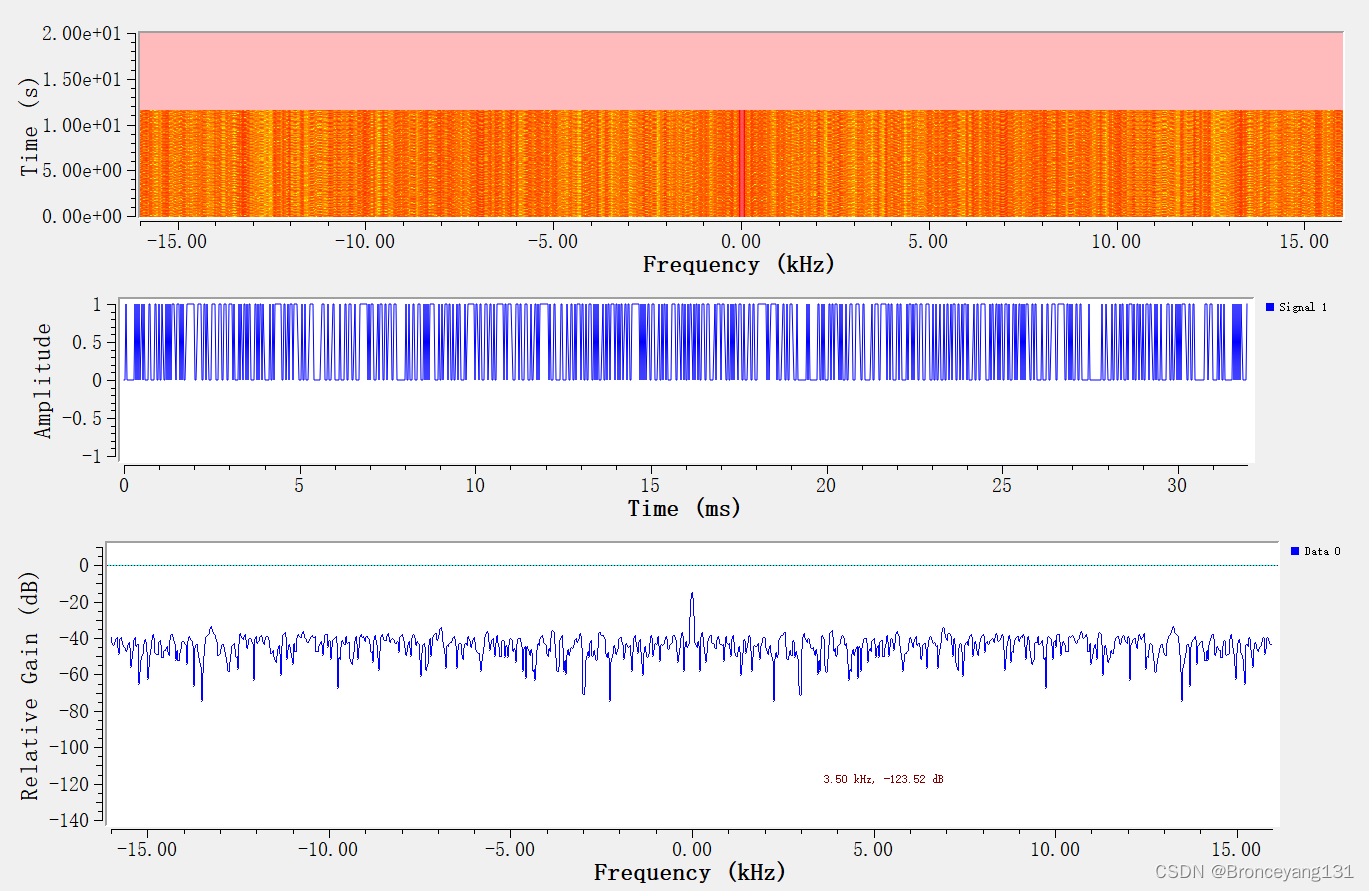

数字信号的时域波形、频谱和瀑布图：
