USB低成本充电方案之CN3761
优点
最近在做一个硬件开发项目,需要选一个给3.7v,5ah容量锂电池充电管理的方案。于是就选了这款CN3761芯片,主要是看重它的宽电压输入和价格便宜(立创上一颗单买才3块),在低成本充电管理电路中万金油的特点。
CN3761是上海如韵电子开发的一款充电管理芯片。这款芯片一些主要特性介绍下:
1.宽电压输入达到4.5V-28V
2.充电电流可以达到4A
3.状态指示:
CHRG脚位正在充电状态指示,正常情况为高阻态,在充电输入为低电平。
Done脚位充电完成状态指示,正常情况为高阻态,充电完成为低电平。
4.PWM 开关频率:300KHz ,开关频率不高,分离元器件电感、二极管等封装只能选大。

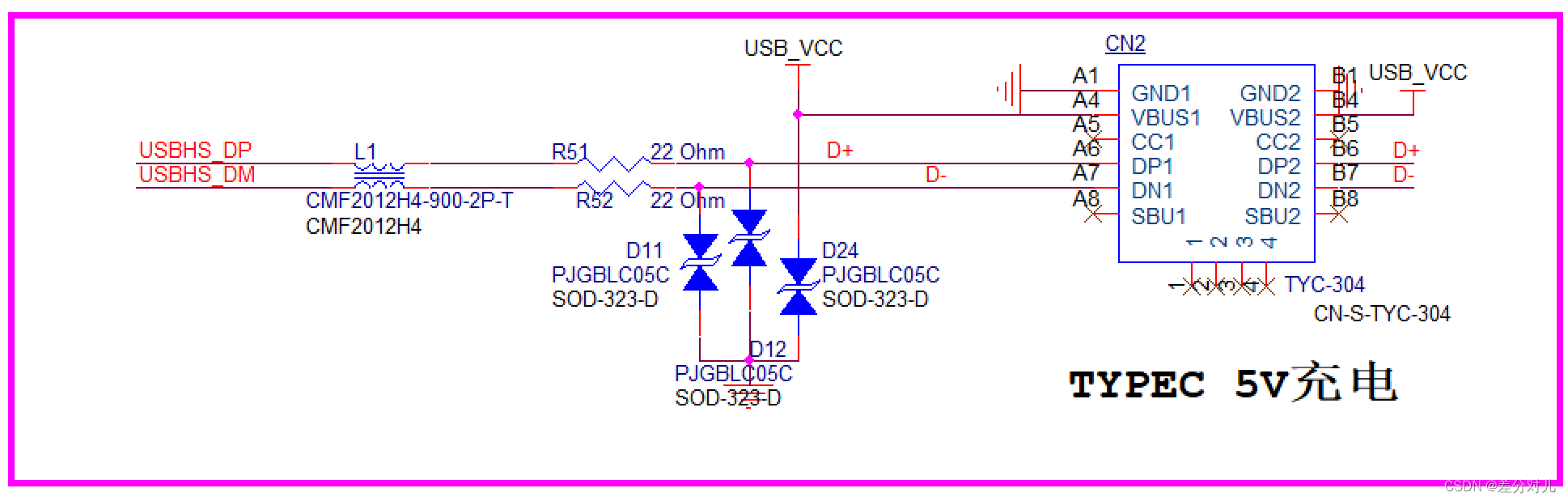

电路部分

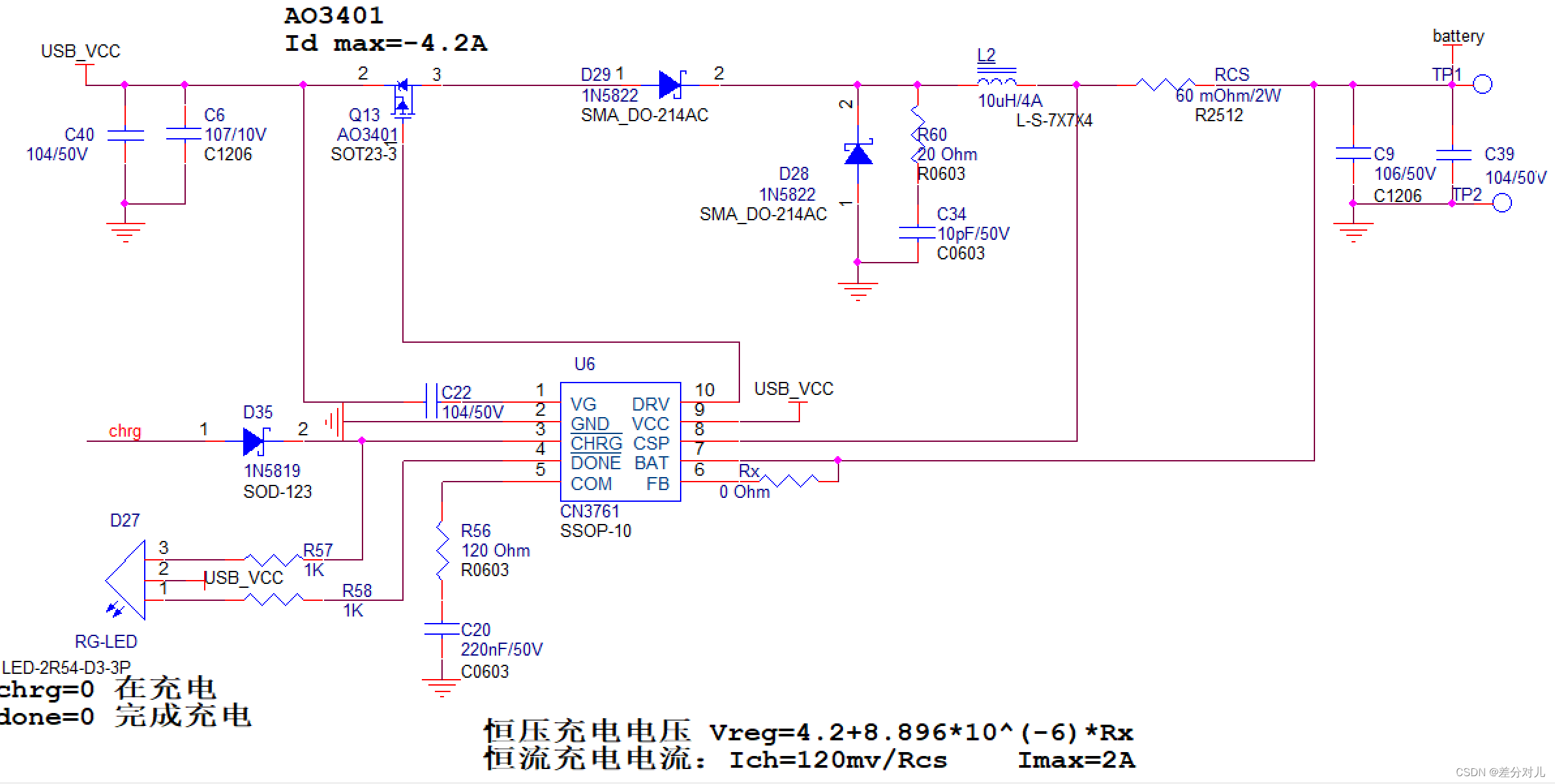

上述电路中
R
C
S
R_{CS}
RCS用于设置充电电流,公式为:
R
C
S
R_{CS}
RCS=
120
m
v
R
C
S
\frac{120mv}{R_{CS}}
RCS120mv
调试可能遇到的问题
1.温度问题
由于我的锂电池内部有电源保护板,小于3.5v电压时,电池输出电压为0。所以针对一开始的涓流充电未检测到。在调试这款芯片的时候,按照图中设计电路容易发烫。具体为一开始充电电流按照2A充电,但是芯片温度马上上来了,电流降到1.4A,充电电压也稳不住。因为项目的外壳尺寸问题,无奈只能降低充电电流来实现,具体就是把
R
C
S
R_{CS}
RCS降低到120
m
o
h
m
mohm
mohm。大家若对尺寸要求不大,也可以调整发热元器件D29,L2的封装,改用插件、大功率、封装散热片等。对于充电回路,PCB走线开窗设计等。
2.电路设计问题
血的教训,C40和C6这两个电容千万不能忘加他们对于稳定输出电压作用很大,之前忘记加了,导致电路无法正常工作,调试了很久。
结语
记录下自己项目中遇到的问题,希望这篇分享能帮到陌生的你,我是差分对儿,笔芯宝子们。
