嘉立创EDA画PCB导入板框时出现尺寸不正确问题解决

嘉立创EDA画PCB导入板框时出现尺寸不正确问题解决

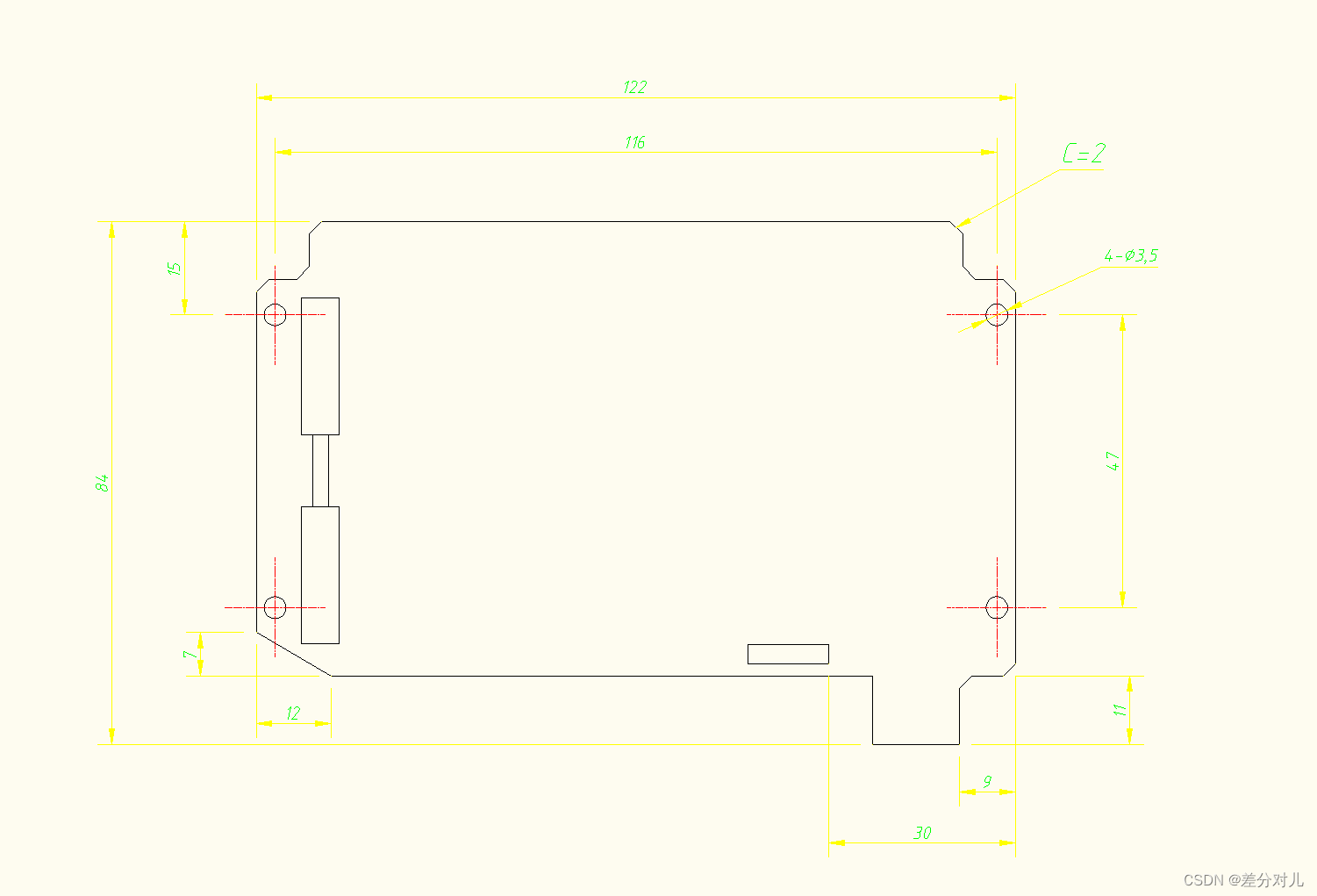

1.问题复现:最近在做项目时,结构工程师给我一个dwg的文件,使用Autocad2013打开后如图1所示。

在这里插入图片描述

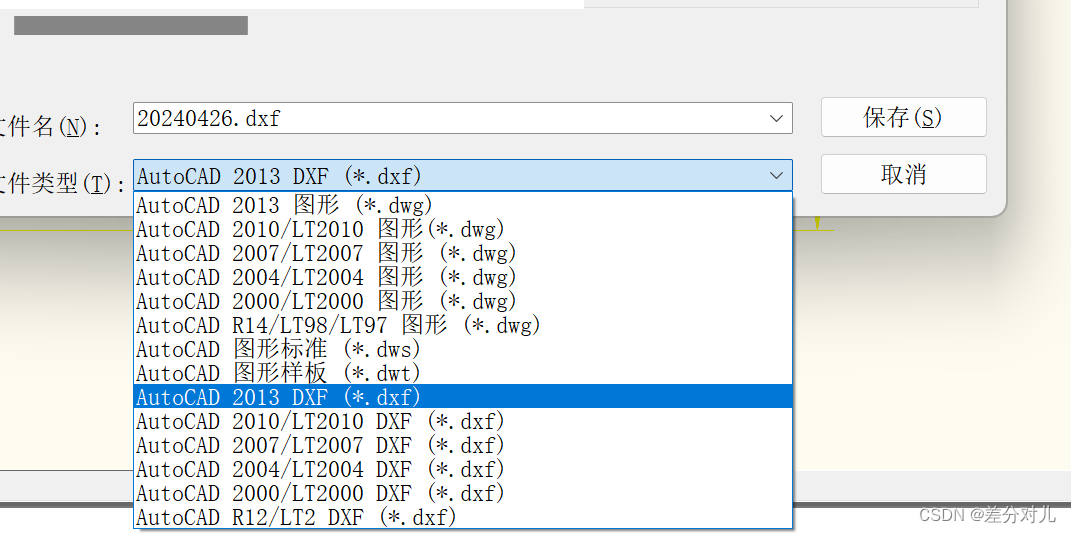

另存为dxf格式后,如图2所示。
在这里插入图片描述

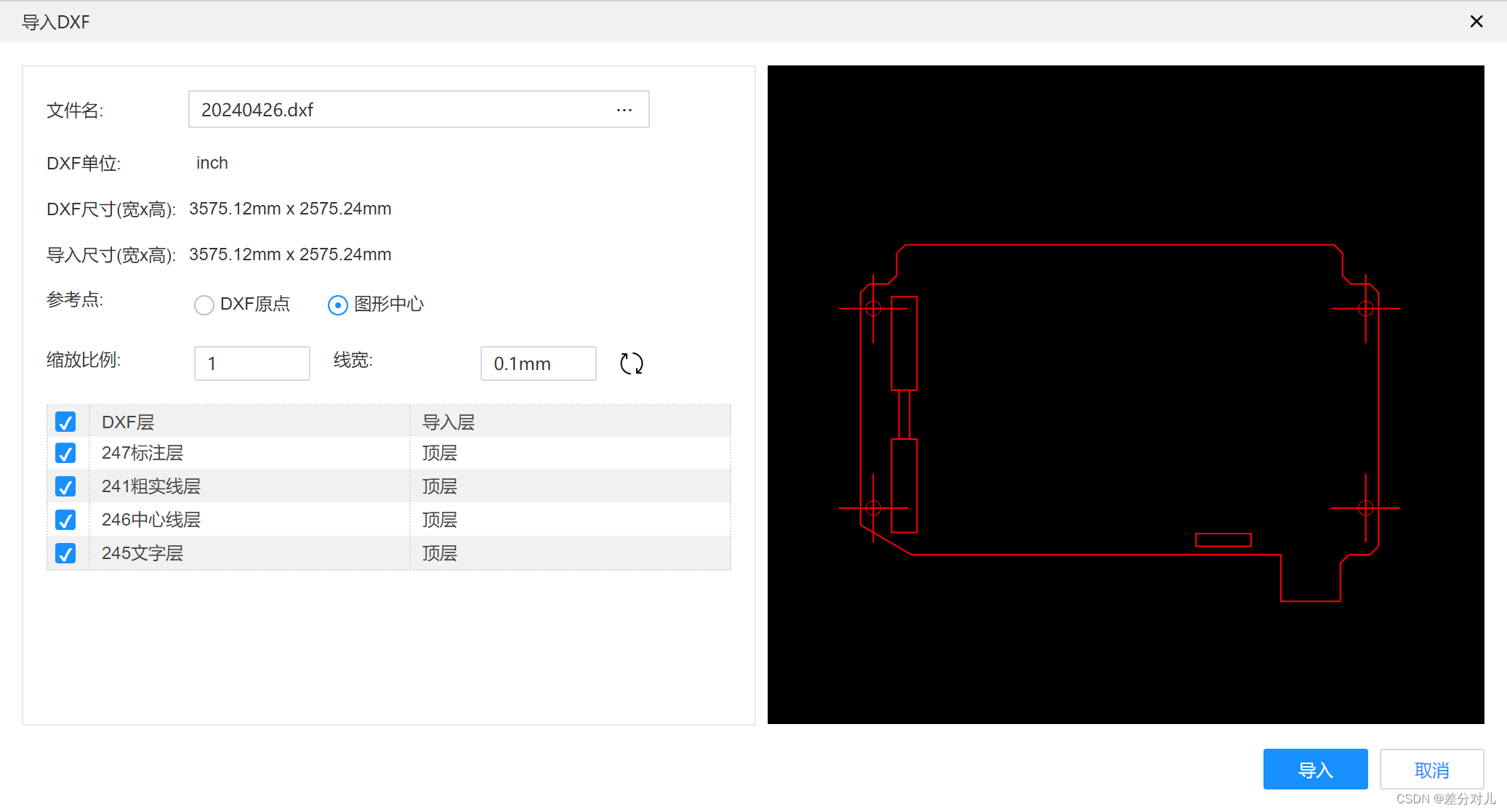

好戏来了,文件->导入->DXF后,选择刚才保存的DXF文件后,原来的尺寸都变了(偷偷试了下AD09打开这个DXF文件尺寸是好的)。
在这里插入图片描述

2.问题解决:

重点步骤:遇到这个问题的小伙伴们看一下这一步关键操作做了吗?

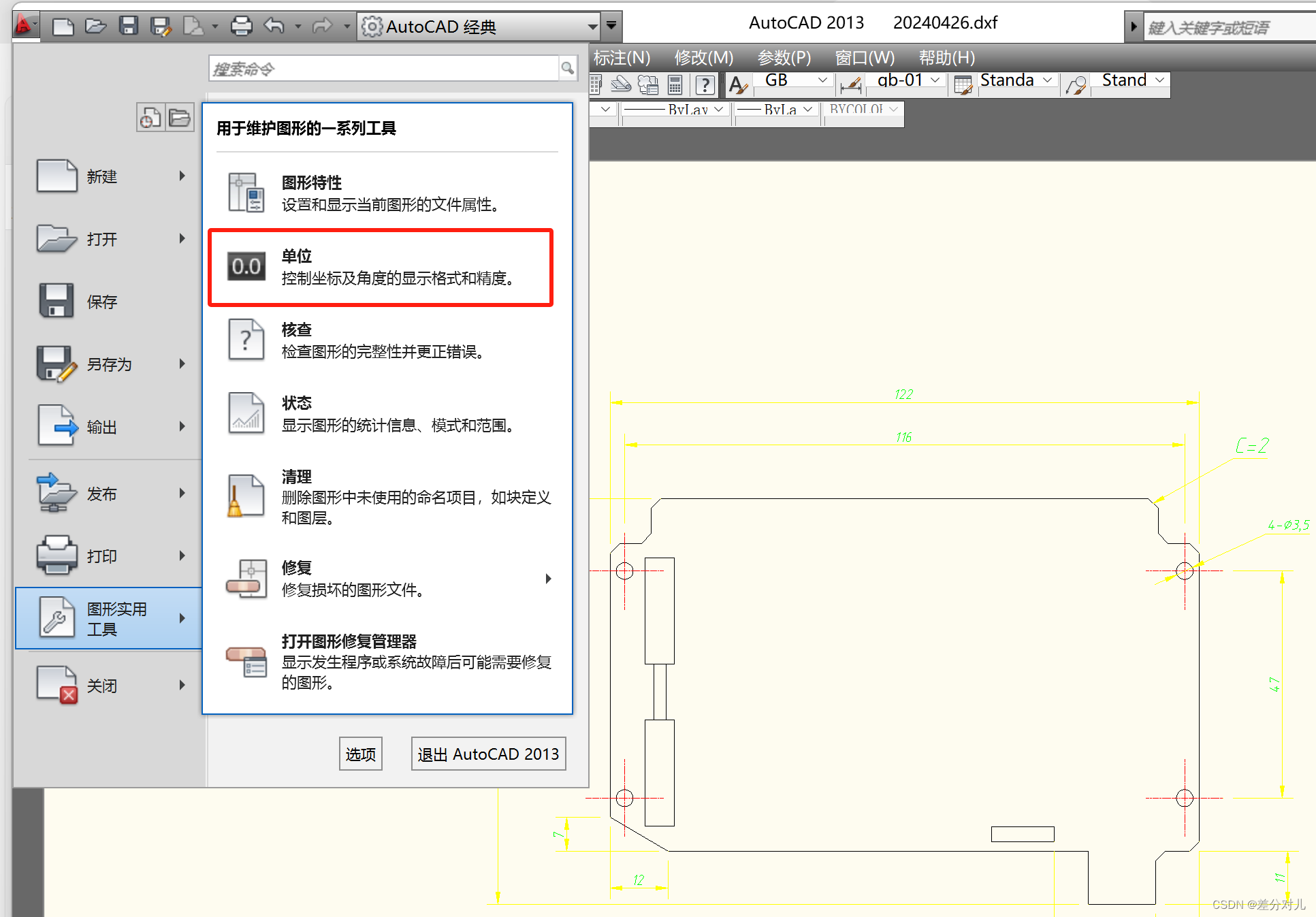

步骤一:


在这里插入图片描述

步骤二:


将单位改成毫米即可

在这里插入图片描述

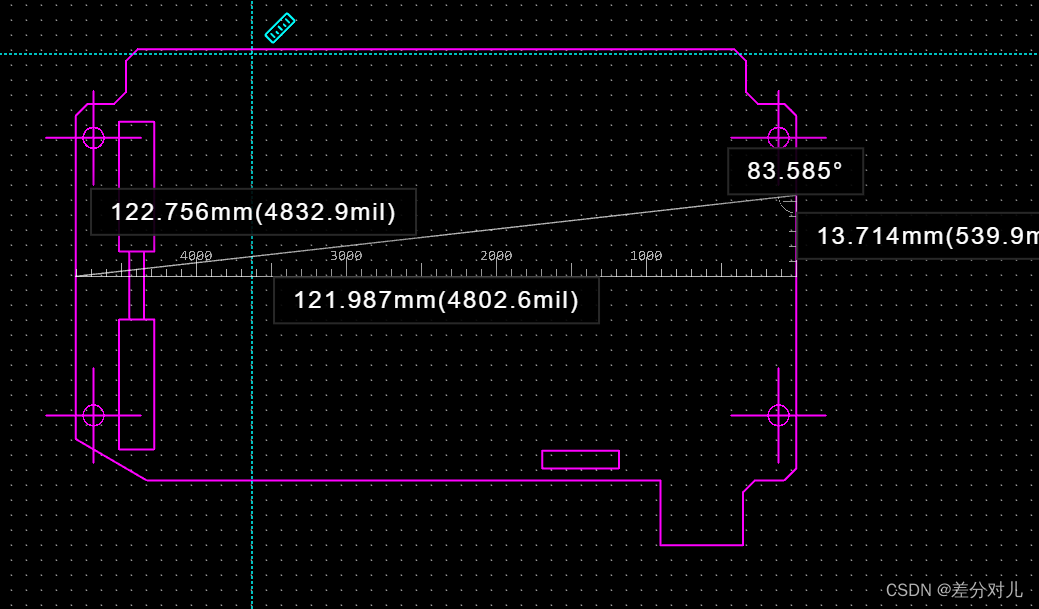

最终结果:


在这里插入图片描述


我们发现,尺寸自动识别成毫米了,大小也基本对了。咱们只需将导入的顶层,改成板框层即可,测量准确无误。问题解决😊

在这里插入图片描述
