文章介绍了钢坯在加热炉中的加热过程，强调了温度对钢塑性和变形抗力的影响，以及加热温度、时间、方式的控制。钢坯通过对流和辐射方式吸收热量，炉内分为预加热、加热和均热段，确保温度均匀。加热时间取决于钢坯尺寸、钢种等因素。同时，文章提到了炉温设定模型仿真的目的——确定总热吸收率，并提及了一种自修正算法的应用。
首先给大家推荐本书：
认识
加热炉是是把坯料加热到均匀的、适合轧制的温度(奥氏体组织)。温度提高以后，首先是提高钢的塑性，降低变形抗力，使钢容易变形。
钢坯加热模型。如T12钢室温下变形抗力约为600Mpa，加热到1200℃时变形抗力下降到30Mpa左右，只相当室温下变形抗力的二十分之一。
原理
钢坯的加热温度包括表面温度、沿断面上的温度差及沿坯子长度方向上的温度差。钢坯在炉内的最终加热温度是考虑了轧制工艺、轧机的结构特点以及炉子的结构特点等实际情况后规定的。加热到规定温度所需时间，取决于钢坯的尺寸、钢种、采用的温度制度及一些其他条件。
钢坯在炉内以对流方式和辐射方式得到热量，前者是炉气冲刷钢坯表面；后者是炉气和炽热的炉衬辐射热。我们加热炉沿长度方向上分三段控制：即预加热段、加热段和均热段。钢坯进入加热炉预热段，热流逐渐增大，钢坯到二加热段，热流基本保持不变，钢坯到均热段，热流逐渐减小。钢坯在均热段内，钢坯表面温度基本保持不变，而断面温差逐步缩小，钢坯表面得到的热量以热传导的方式向内部扩散。传给钢坯表面的热流越小、受热面积越大、钢坯的断面尺寸越小、钢的导热率越大，断面温差就越小。一般断面大的钢坯要比断面小的钢坯加热时间要长，合金钢要比碳钢的加热时间要长。

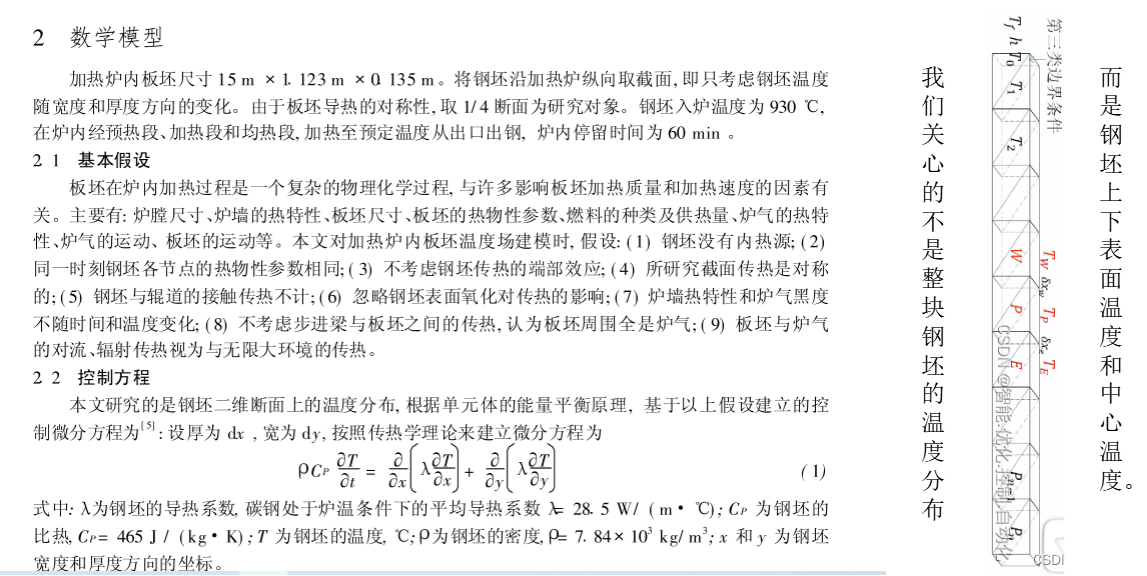

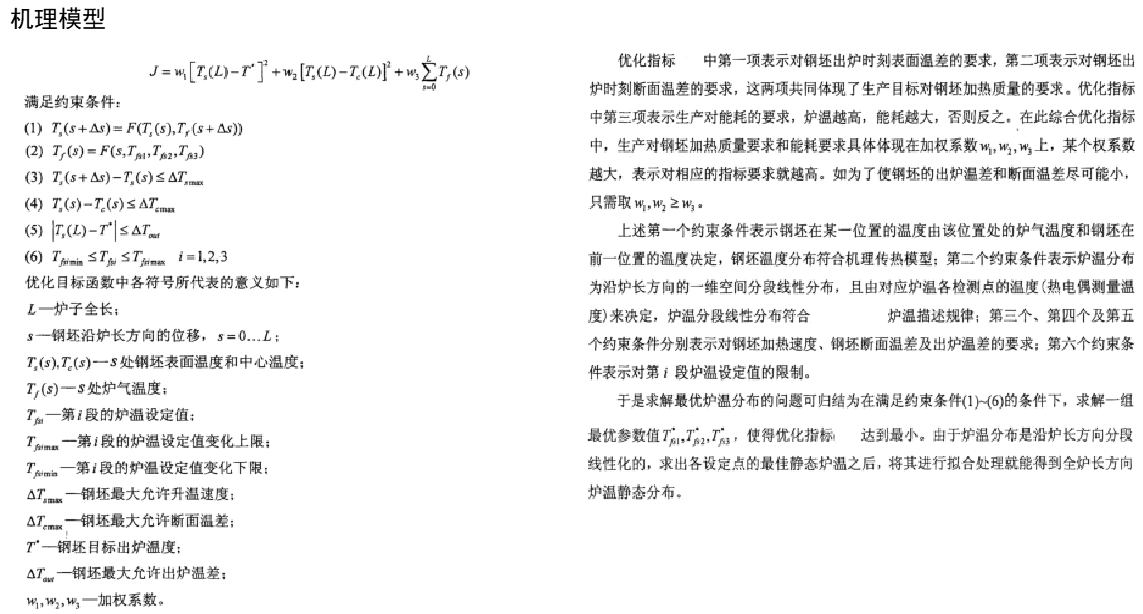

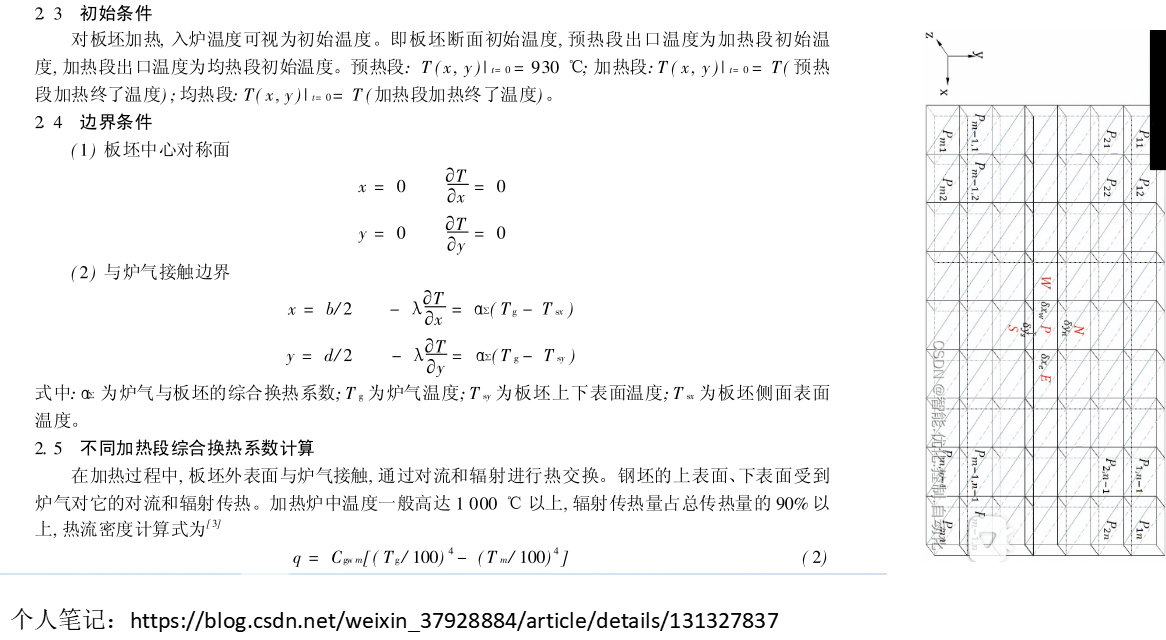

炉温设定模型

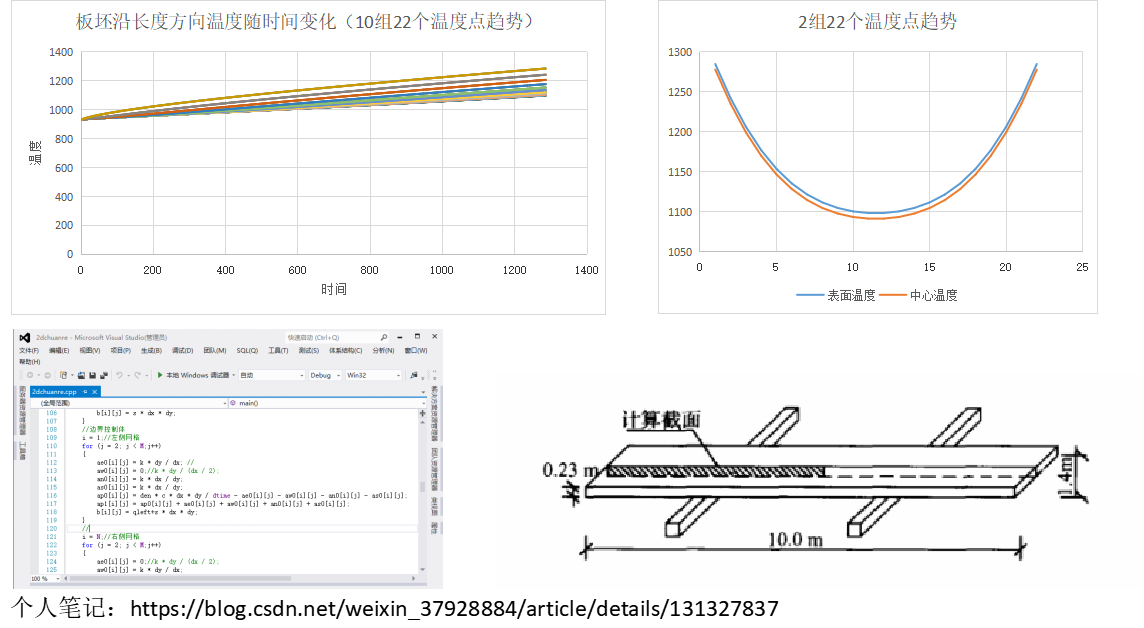

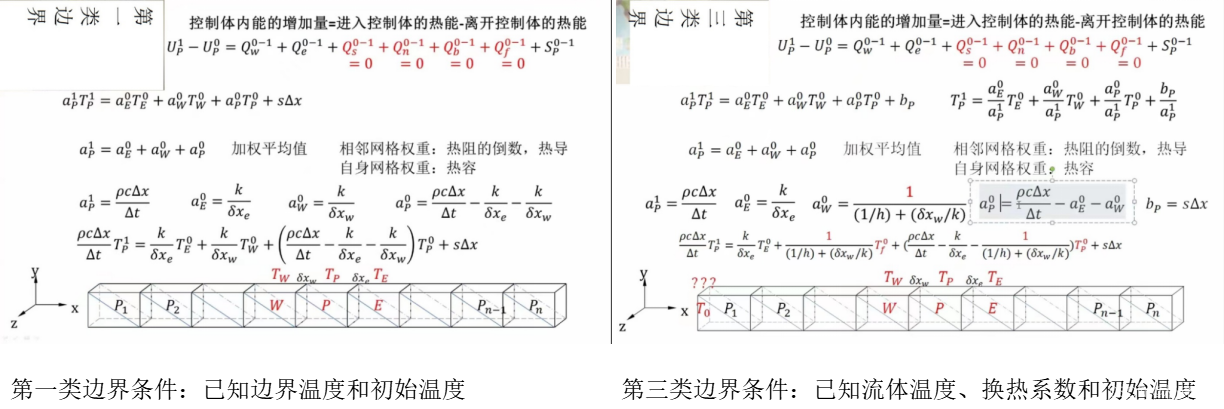

仿真
埋偶实验的目的是什么？

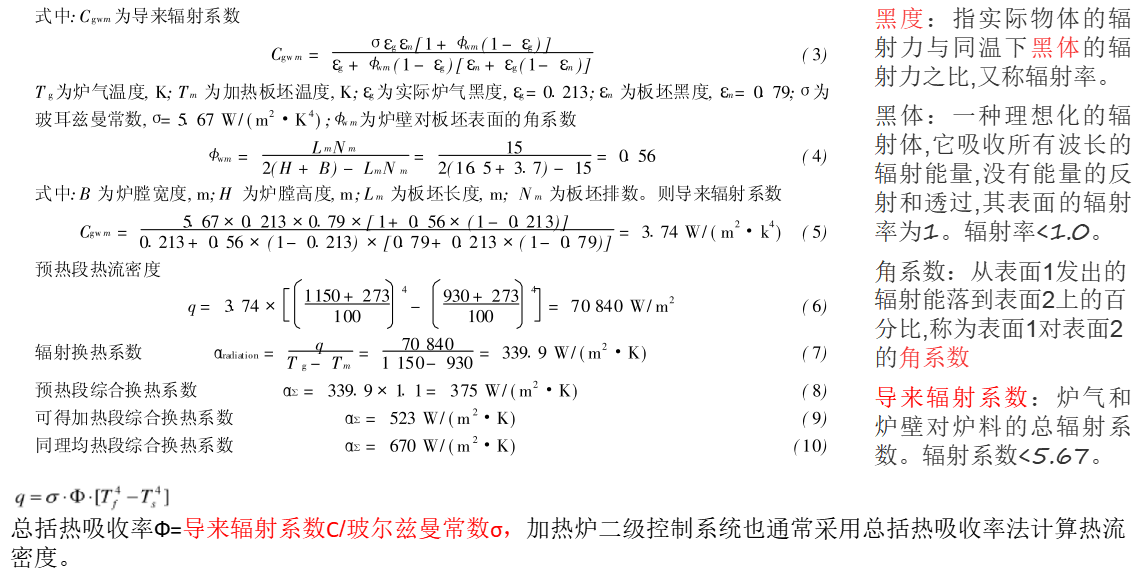

确定炉膛各个位置的总热吸收率
参考文献
一种钢坯加热模型自修正算法的制作方法
扫一扫
2162
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
