示波器操作界面之水平系统控制区

上一节

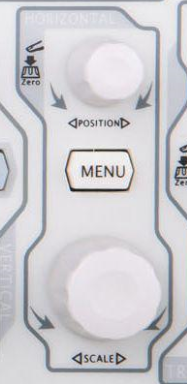

水平系统控制器主要有三个部分：

1. 水平时基旋钮
2. 水平位移旋钮
3. 水平控制菜单按键


水平时基旋钮：

调节示波器每格代表的时间。

水平位移旋钮

改变波形的触发位置，按下此按键，水平位移归0。

水平控制菜单按键：

1. 延迟扫描功能：

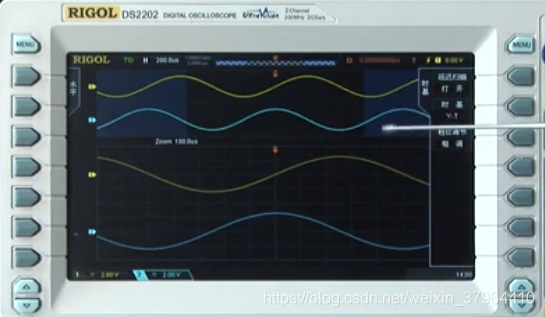

   打开后屏幕会被分成2个显示区域，上半部分显示的是波形的整体， 下半部分显示的是局部放大的波形

2. 时基模式设置
   Y-T模式：横轴代表时间，纵轴代表电压值
   X-Y模式：横轴代表的是通道1的电压值，纵轴代表通道2的电压值。称为李沙育图形模式。
   Roll模式：波形从屏幕的右面向左实时刷新。

3. 水平挡位设置
   也就是调节水平时基步进的设置 。

4. 水平参考
   指波形放大或缩小时所依据的基础位置。仪器默认的是屏幕中心位置。

5. 触发位置
   波形围绕波形的触发店放大或缩小
