本文介绍了PCB生产过程中装配图、BOM文件和Gerber文件的输出方法。装配图用于指导贴片厂装配，BOM表供物料采购参考，而Gerber文件是板厂生产PCB的依据。提供了两种装配图输出方式，包括直接输出和智能PDF选项，以及BOM文件的设置和Gerber文件的通用设置，确保生产文件的完整性和准确性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  1. 装配图的输出
  2. BOM文件的输出
  3. Gerber文件的输出
  4. 规范文件的整理

装配图：发给贴片厂，进行元器件装配的参考
BOM表：物料表格，采购可以根据BOM表进行采购
Gerber：板厂进行生产PCB时的文件

1. 装配图的输出的两种方式

法1：

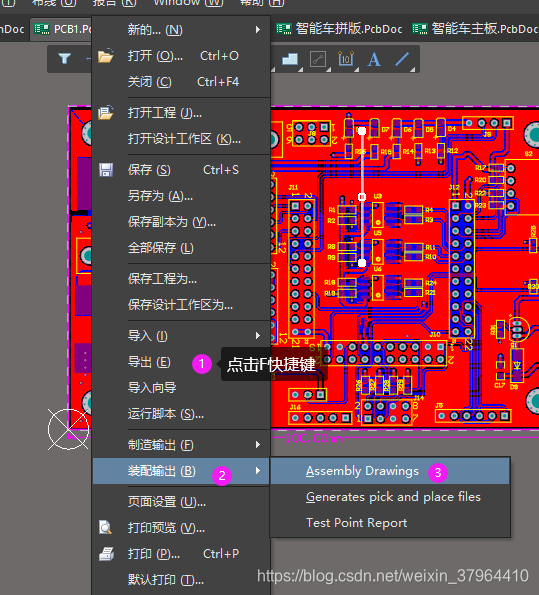

  1. 点击F，选择装配输出

在这里插入图片描述

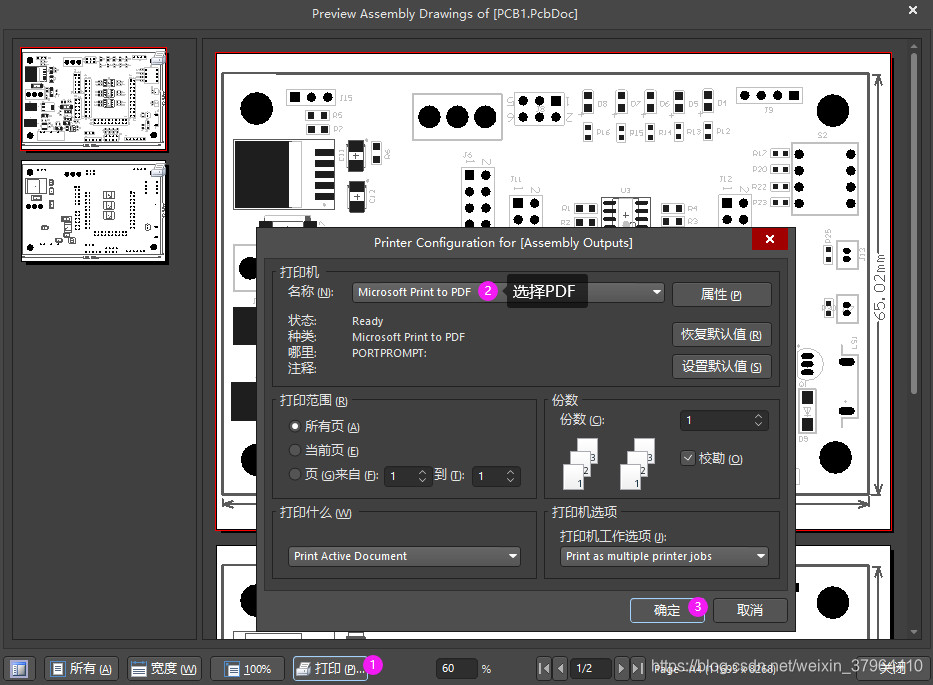

2. 保存装配图，点击确定后，将PDF保存到指定目录即可。
在这里插入图片描述

法2：可保存出更清晰，式样更多的装配图

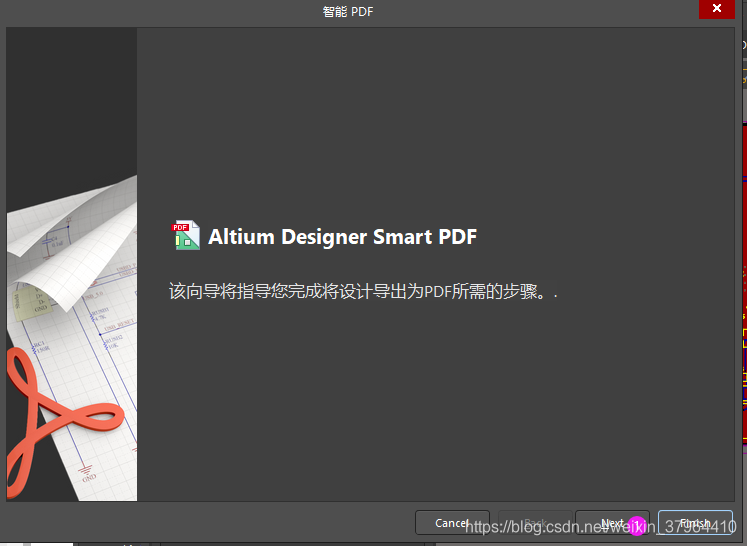

  1. 点击F快捷键，选择 智能PDF
    在这里插入图片描述

在这里插入图片描述
