反激式隔离开关电源

前要说明：

反激式具体说明 - 来自百度百科：
“反激”(FLY BACK)具体所指当开关管接通时，输出变压器充当电感，电能转化为磁能，此时输出回路无电流；相反，当开关管关断时，输出变压器释放能量， 磁能转化为电能，输出回路中有电流。

反激式开关电源中，输出变压器同时充当储能电感，整个电源体积小、结构简单，所以得到广泛应用。应用最多的是单端反激式开关电源。

优点：元器件少，电路简单，成本低，体积小，可同时输出多路互相隔离的电压
缺点：开关管承受电压高，输出变压器利用率低，不适合作大功率电源 EMI比较大
一般而言，100W以内的开关电源通常采用单端反激式，超过100W－300W的开关电源通常采用正激式或半桥式，300W以上电源通常采用全桥式。

反激式隔离的解释：

反激：开关管的能量是在开关管关断时由初级传递到次级。
隔离：变压器初级和次级之间没有直接共地。 隔离的优点：（1）将初级和次级隔离开来的优点是安全（高压电与低压电隔离）。（2）次级的电路不会影响初级。

正激：

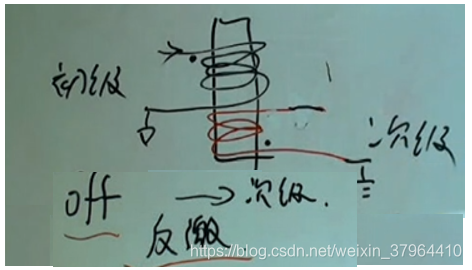

反激：
