dev下无法生成节点的分析思路和解决方法及原理

前言：本篇没有解决什么大问题，不神秘也不高深莫测，单纯记录，同时为其他碰到该问题的同仁提供思路，重点在于分析思路的整理，并使用流水帐的形式，试图讲清/dev下节点的生成原理

1.背景

为了调试方便，将之前直接编译进内核的驱动调整为module模式加载，即将驱动编译为.ko文件，通过insmod动态加载驱动。在未调整为module加载方式之前，系统启动后可以正常在dev下正常生成驱动节点 driver_test0,driver_test1

将驱动编译为module后，在系统完全启动后，使用insmod 加载单编的ko文件后，驱动加载未报错，init和porobe打印均有显示，整个驱动加载也未报错，驱动执行动作一切正常，只是dev目录下没有生成暴露给用户态使用的节点。而且驱动源码未动，只是单纯修改了Makefile使其编译为ko文件

2.差异分析

出现问题了，就先对比下差异项，从差异项入手，既然没有编译为模块的时候，节点正常生成，那么就有了一个好的场景，有了对比对象，这就好办了
相同点：源码相同
差异点：
(1).编译方式不同,即Makefile不同

(2).加载方式和时机不同
有节点的是将驱动直接编译为内核，在系统启动过程中将驱动加载
无节点的是将驱动单独编译为ko文件，打包到文件系统中，等系统起来后，再通过insmod命令将ko文件注册到系统中，驱动被加载

3.分析

从2中可以看到2个差异项。makefile只是负责编译为不同的镜像形式，感觉和加载方式的不同有很大关联。但是insmod只是单纯的加载，之前也一直在用，一时半会找不到为何使用insmod加载后就没有节点的线索。
既然差异项无法突破，那么就从正面突破吧，先来搞清楚dev下节点生成的原理

4.生成dev节点的原理

dev目录下的节点不是由驱动本身生成的，它是由文件系统中的工具生成的，即busybox中的程序mdev。
具体流程是，当系统启动后，加载完内核再去加载文件系统，执行文件系统中的脚本，脚本会执行mdev -s命令。其实mdev就是一个上层可执行程序，mdev -s执行后，会去遍历/sys/class下的所有文件，寻找所有的名为dev的文件，dev文件保存了每个驱动的主设备号，次设备号，以及驱动名。mdev根据找到的dev，在/dev目录下根据dev文件中的驱动名创建节点（其实就是新建了一个文件）此时，驱动的节点就生成了。
(mdev的源码在busybox源码路径下：./util-linux/mdev.c中，接口为mdev_main，感兴趣可研究下)
根据上述原理，其关键点就2个：
(1).sys/class 下必须有驱动的节点信息，即dev文件
(2).必须执行mdev -s创建/dev下的节点

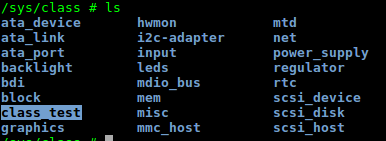

根据上述结论查询系统下sys/class目录发现驱动的class节点

进入class_test节点

发现驱动的节点也已经创建好了，再进入

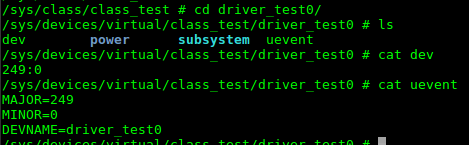

可以看到dev文件也是有的，cat dev文件可以看到该驱动的主设备号为249,次设备号为0。所以第一个要素已经具备了，此时就剩下mdev -s的执行了。查看系统脚本:


发现mdev -s在脚本中是有的，而且确定执行了。也是就说第二个要素mdev -s的执行也满足了。

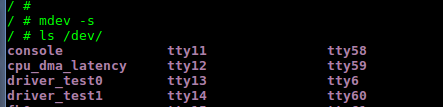

定位到这里我确实也迷糊了，2个条件都满足为何/dev目录下不生成节点，难道mdev -s执行的时候出问题了？于是我尝试重新执行下mdev -s，然后再ls下dev节点

发现driver_test0和driver_test1节点已经出来了。。。难道真的是因为mdev -s没有执行吗，没道理啊，系统起来后会顺序执行rc脚本，这句命令会执行的啊
到这里想了会，就重新卸载再加载了几遍，突然发现，2中的差异之一就是加载时机的不同，出问题的时候是系统已经起来了，此时mdev -s已经执行过了，但是我的驱动还没有被加载，所以class下是没有启动节点节点的。所以不会创建。这下清楚了。
所以无法生成/dev下节点的原因是：
在mdev -s执行之后加载的驱动，所以无法创建/dev下的节点

5.新问题

无法创建/dev下节点的原因找到了，但是又有一个新问题，难道对于insmod加载驱动这种方式，必须在insmod以后，再执行一遍mdev -s吗，这个命令谁执行，每次都手动执行吗，显然对于牛逼的linux这不太可能，肯定有更好的方式。
我想了一下，目的其实就是在insmod以后，系统必须通知一下让某个“人”去执行下mdev -s，从而达成一直自动化的效果，我相信一定是这样的，是个人都要这样设计。。。。
所以这里的问题变为了谁去通知呢？我也不会，百度了下，看了几篇帖子，上报通知的动作在device_create操作中。
device_create 操作就是创建class下节点的函数接口

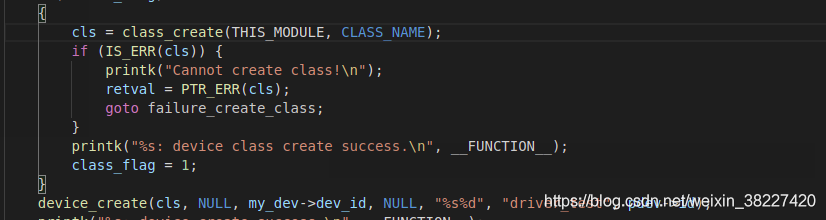

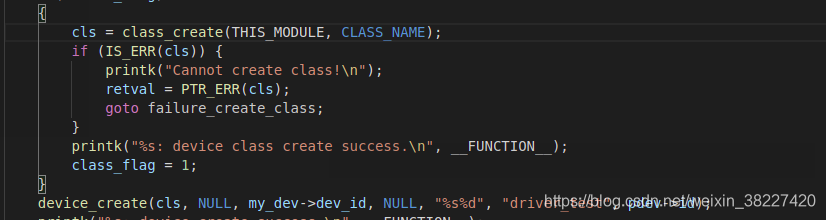

代码中是这样用的：

执行device_create后，在sys/class中就可以看到class_test的calss类

查看class_create的源码

struct device *device_create_vargs(struct class *class, struct device *parent,
				   dev_t devt, void *drvdata, const char *fmt,
				   va_list args)
{
	return device_create_groups_vargs(class, parent, devt, drvdata, NULL,
					  fmt, args);
}

=> device_add
在device中看到了熟悉的这个操作：kobject_uevent，熟悉linux代码知道这就是上报的接口了，继续跟进
int kobject_uevent(struct kobject *kobj, enum kobject_action action)
{
	return kobject_uevent_env(kobj, action, NULL);
}
kobject_uevent_env 中有如下的操作：
#ifdef CONFIG_UEVENT_HELPER
	/* call uevent_helper, usually only enabled during early boot */
	if (uevent_helper[0] && !kobj_usermode_filter(kobj)) {
		struct subprocess_info *info;

		retval = add_uevent_var(env, "HOME=/");
		if (retval)
			goto exit;
		retval = add_uevent_var(env,
					"PATH=/sbin:/bin:/usr/sbin:/usr/bin");
		if (retval)
			goto exit;
		retval = init_uevent_argv(env, subsystem);
		if (retval)
			goto exit;

		retval = -ENOMEM;
		info = call_usermodehelper_setup(env->argv[0], env->argv,
						 env->envp, GFP_KERNEL,
						 NULL, cleanup_uevent_env, env);这句操作是重点，
						 env->argv[0]保存的是一段路径，该调用的作用是
						 通知用户态调用env->argv[0]中的路径存放的应用程序，
						 env->envp是给该程序带的参数，注意这句调用是重点和精髓。
		if (info) {
			retval = call_usermodehelper_exec(info, UMH_NO_WAIT);
			env = NULL;	/* freed by cleanup_uevent_env */
		}
	}
#endif

所以重点是env->argv[0]中的赋值，代码中为：

static int init_uevent_argv(struct kobj_uevent_env *env, const char *subsystem)
{
	env->argv[0] = uevent_helper;
	env->argv[1] = &env->buf[env->buflen];
	env->argv[2] = NULL;
uevent_helper 定义在：
#ifdef CONFIG_UEVENT_HELPER
char uevent_helper[UEVENT_HELPER_PATH_LEN] = CONFIG_UEVENT_HELPER_PATH;
#endif

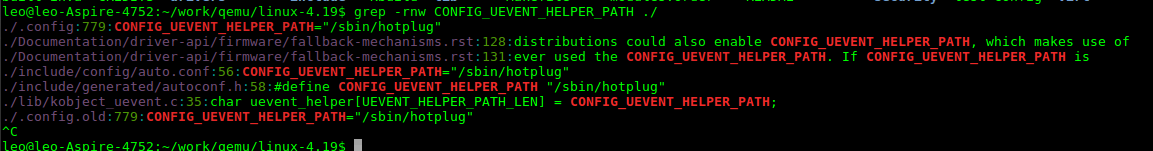

那么CONFIG_UEVENT_HELPER_PATH又是啥？不知道就搜么，反正内核代码都看得见，大不了就全局搜，只要电脑扛得住。。

按照搜索的结果，.config中已经默认指定了为/sbin/hotplug,所以应该就是调用sbin/hotplug这个命令或者可执行程序了。

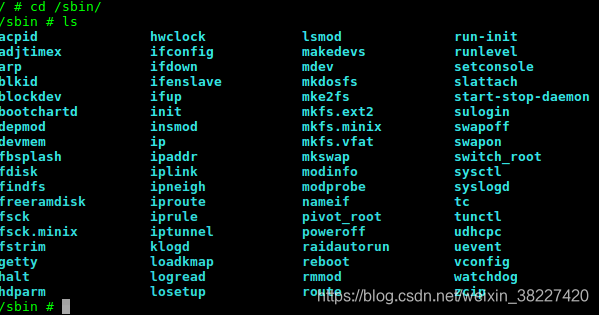

但是在sbin目录下并没有找到hotplug这个命令或者可执行程序

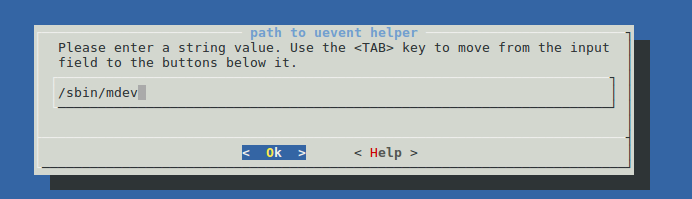

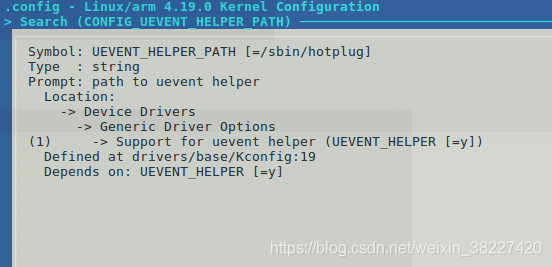

而且CONFIG_UEVENT_HELPER_PATH这个值不应该市"sbin/mdev "么，如果是"sbin/mdev"那么就可以串起来了，整个过程就很合理，先验证下这个猜测，既然可以在config中可以配置，那么就简单了，重新配置config

生成新配置

重新编译内核，启动看下效果

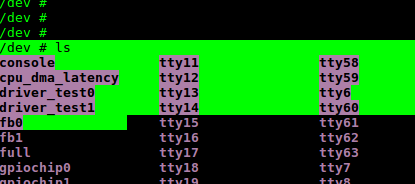

可以看到节点出来了。。。到这里一切就都串起来了，串起来了。。
所以解决方案是：
修改config中的CONFIG_UEVENT_HELPER_PATH配置为/sbin/mdev

6.总结

总结下：dev下自动需要生成节点的必要条件：
条件1：驱动需要调用device_create接口生成sys/class下的class类和dev文件，供mdev程序扫描生成/dev下的节点

条件2：需要执行/sbin/mdev -s 去扫描1中创建的节点，谁来执行呢，答案在条件3中
2.1前提你的busybox中也要有mdev这个可执行程序

条件3：需要使能CONFIG_UEVENT_HELPER 机制，使能后，在条件1中，调用device_create创建好sys/class下的节点文件后，会通知用户态调用CONFIG_UEVENT_HELPER_PATH中的应用程序。这个应用程序就是/sbin/mdev

条件4：需要配置CONFIG_UEVENT_HELPER_PATH为sbin/mdev

上述4个条件满足后，当你的驱动调用device_create后，/dev目录下就会创建暴露给用户态的驱动节点。

所以dev下生成节点的流程为：

1.驱动调用device_create 创建sys/class/xxx节点
2.接着device_create中会调用call_usermodehelper_exec去执行CONFIG_UEVENT_HELPER_PATH路径中的用户态程序，传入参数s
3.该程序为/sbin/mdev，mdev -s 会去遍历/sys/class下的所有文件，寻找所有的名为dev的文件，
dev文件保存了每个驱动的主设备号，次设备号，以及驱动名。
mdev根据找到的dev，在/dev目录下根据dev文件中的驱动名创建节点（其实就是新建了一个文件）
此时，驱动的节点就生成了

7.后记

还有一种修改CONFIG_UEVENT_HELPER_PATH的方法：
在脚本中执行 echo /sbin/mdev > /proc/sys/kernel/hotplug即可将CONFIG_UEVENT_HELPER_PATH中的内容重写为/sbin/mdev
