模拟量:编程相对简单、实用、响应快,成本比通讯要高一点
例如要对20个变频器变速,需要20路模拟量模,485通讯只要一路,但是响应慢
模拟量信号:0-10V,-10v-10v,0-20ma,4-20ma
对应的数字量范围:0-10v与0-20ma对应 0-27648(西门子),(0-32767三菱)
4-20ma对应(5530-27648)
什么是模拟量例如:0-40Mpa,0-100℃,0-3000r/min
数字量:整数范围0-27648,5530-27648
开关量、布尔量:0或1;true或者false
为什么模拟量与数字量要进行互相转换?
因为PLC的模拟量模块只能处理整数数字量
模拟量题目:
1.读取温度传感器的温度到触摸屏上
2.读取温度传感器的温度到触摸屏上,并且1s取一次值,求5s内的平均温度
3.读取温度传感器的温度到触摸屏上,并且1s取一次值,求20s内的平均温度

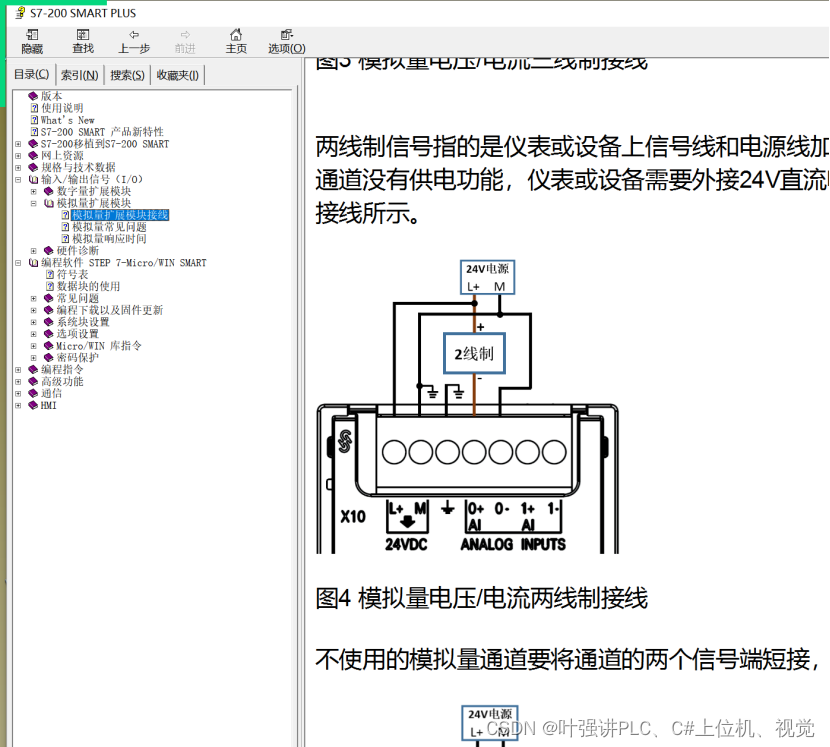

温度传感器2线制,按图接线
操作流程:

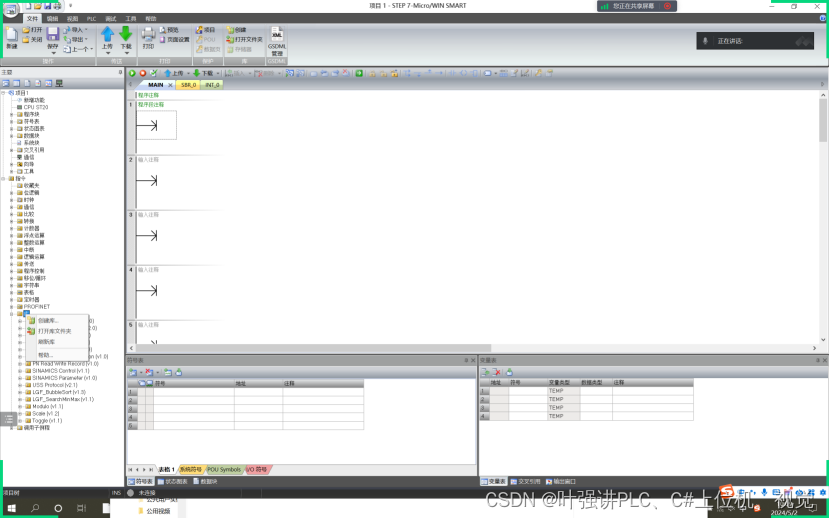

1.添加模拟量功能块库,打开库文件夹,把模拟量指令(线性转换指令)
复制进去

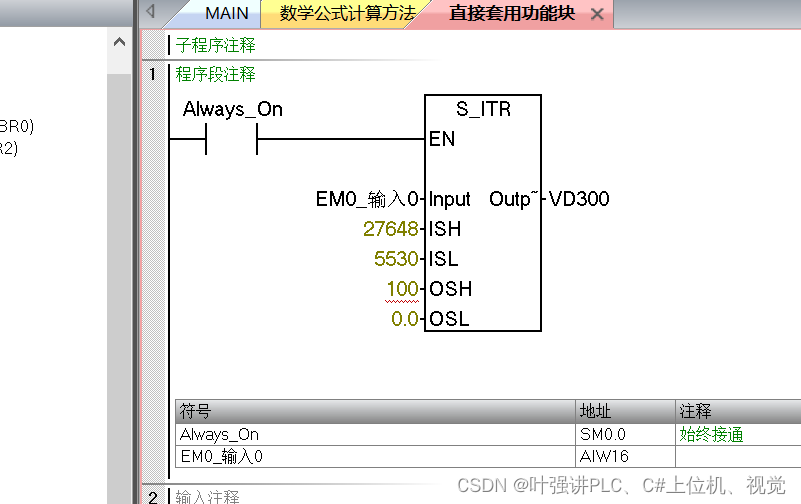

PLC模拟量输入指令:S_ITR (整数转实数)
PLC模拟量输出指令:S_RTI(实数转整数)

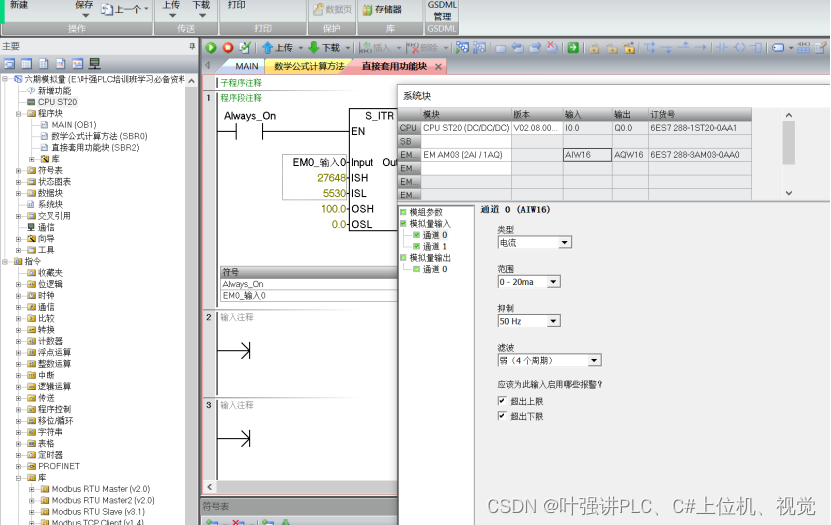

ISH:数字量上限;ISL:数量下限 OSH:
注:smart里面实数(小数)必须要加小数点,哪怕是 .0

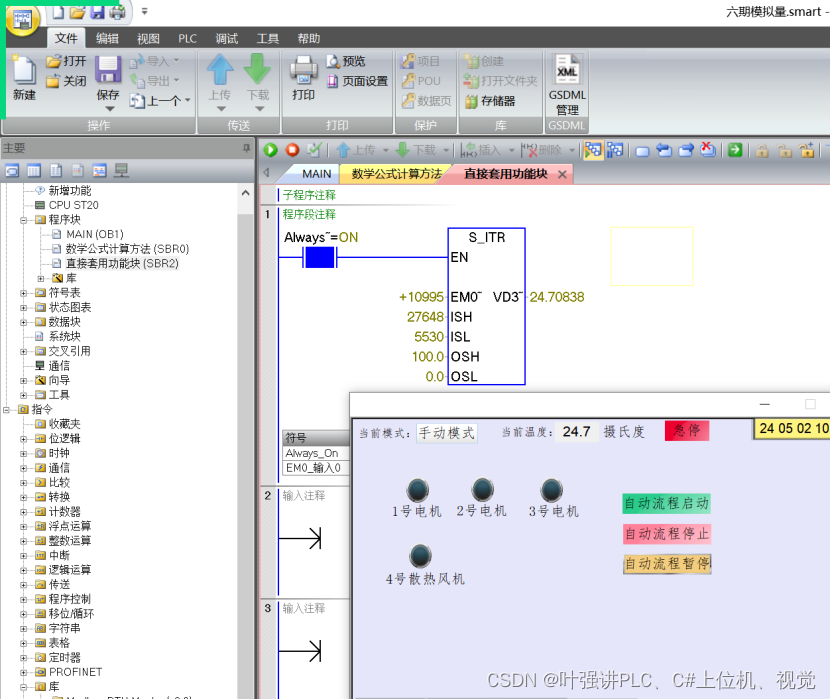

把数字量转成模拟量后的值读取到触摸屏上
注意数据类型
