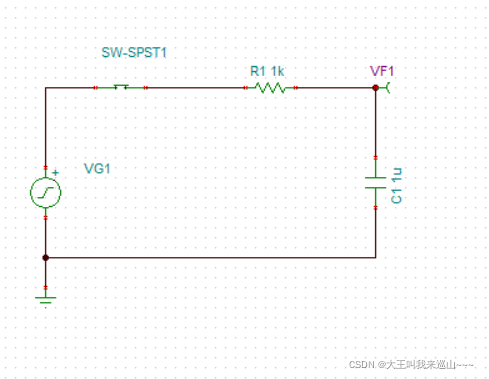

RC滤波仿真
在这里插入图片描述

一、时间常数

VG1=10V;

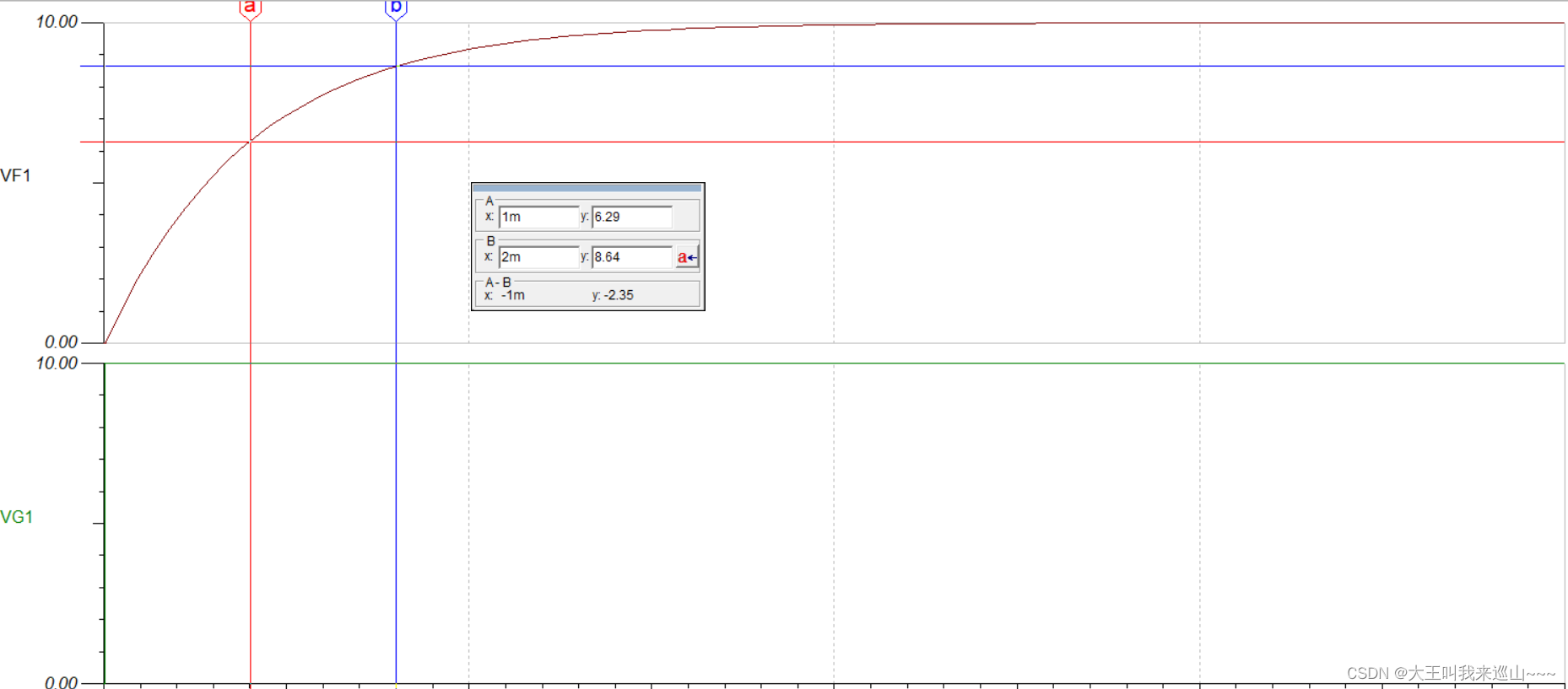

当t=RC=1K*1uf=1ms时，VF1=6.29V;
当2t=RC=2ms时，VF1=8.64V;

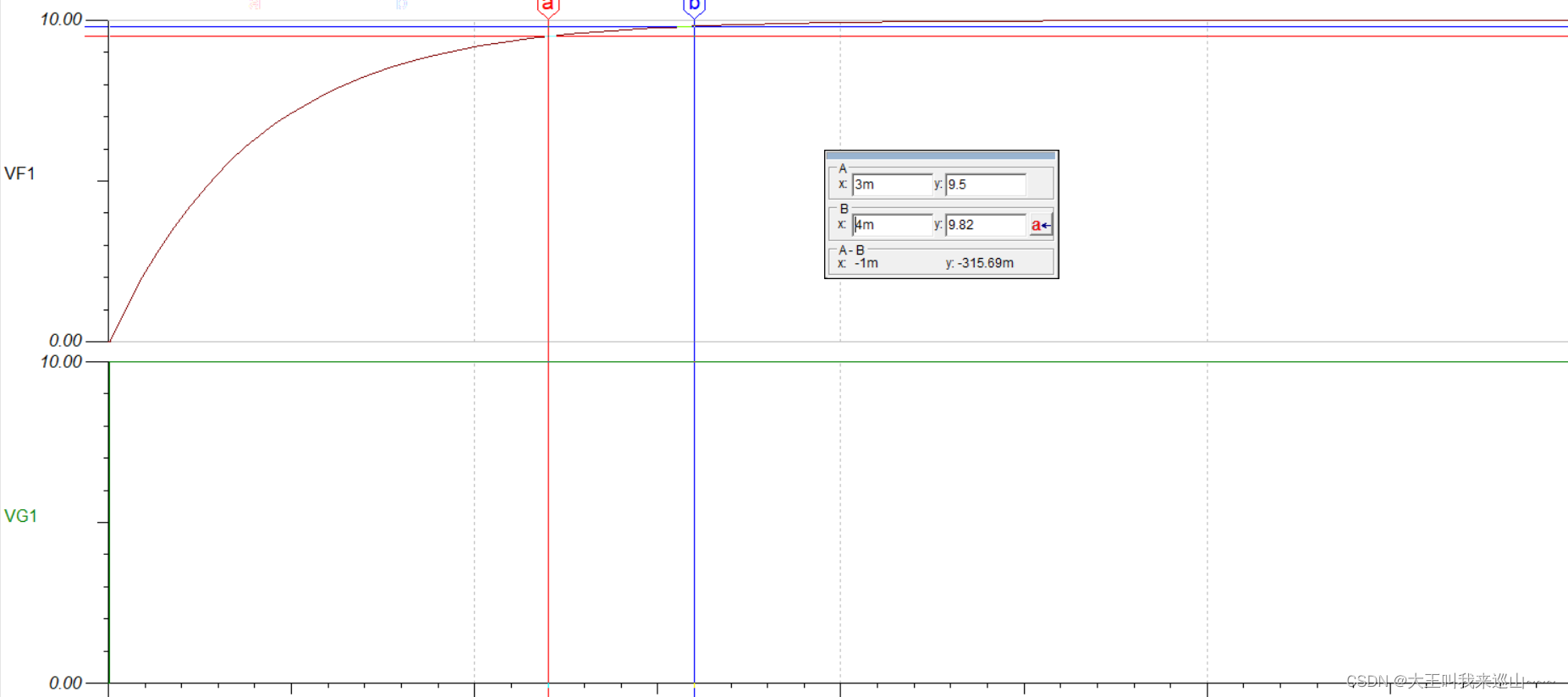

在这里插入图片描述当3t=RC=3ms时，VF1=9.5V;
当4t=RC=4ms时，VF1=9.82V;
在这里插入图片描述
