机械设计-哈工大课程学习-螺旋传动

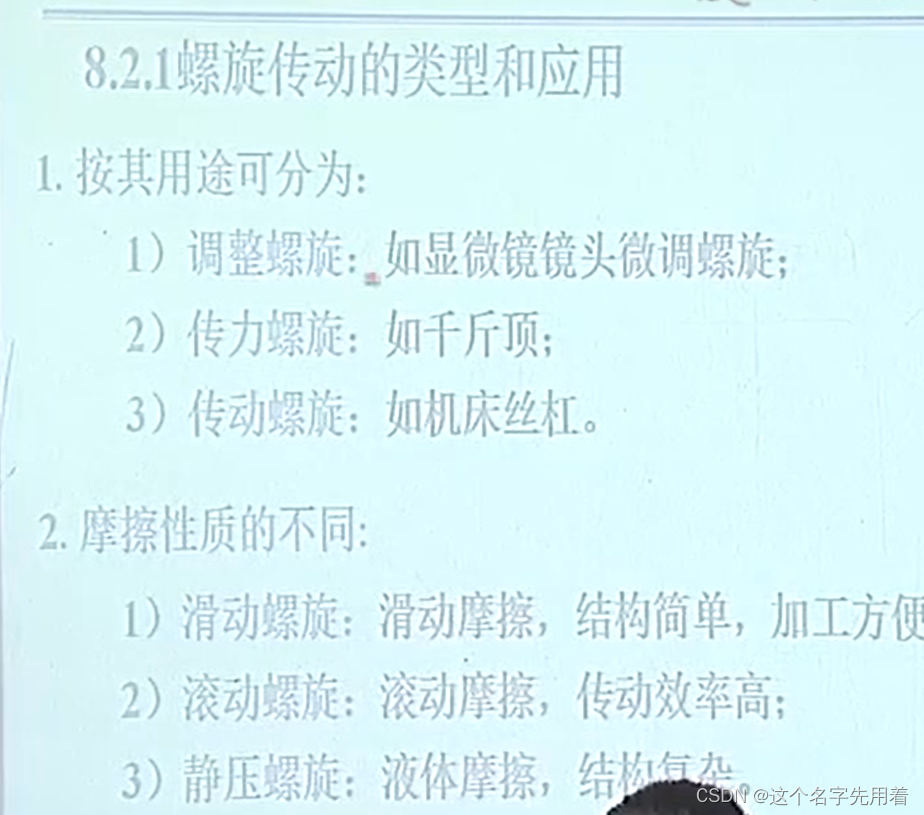

二、摩擦类型

1、静态摩擦：这是身体静止时所经历的摩擦。换句话说，就是身体有运动倾向时的摩擦力。

2、动态摩擦：这是身体在运动时所经历的摩擦。也称为动摩擦。动摩擦有以下两种类型：

①滑动摩擦：一个物体在另一个物体上滑动时所经历的摩擦。

②滚动摩擦：它是一个物体在另一个物体上滚动时所经历的摩擦。换句话说，当球或滚子介于两个表面之间时。

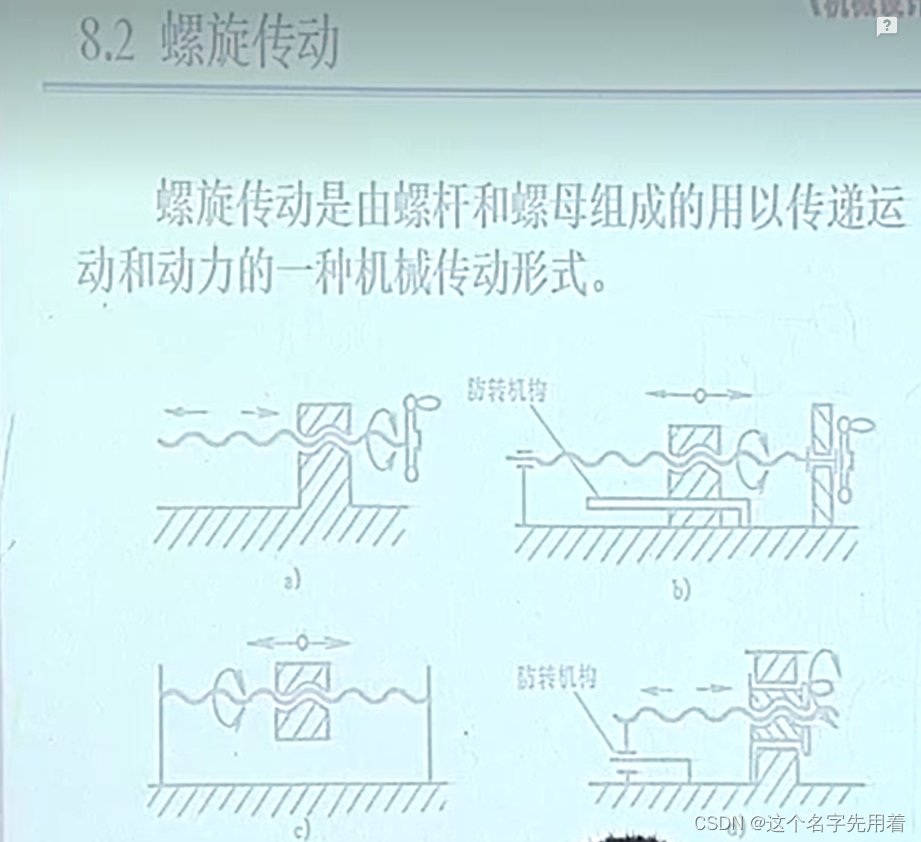

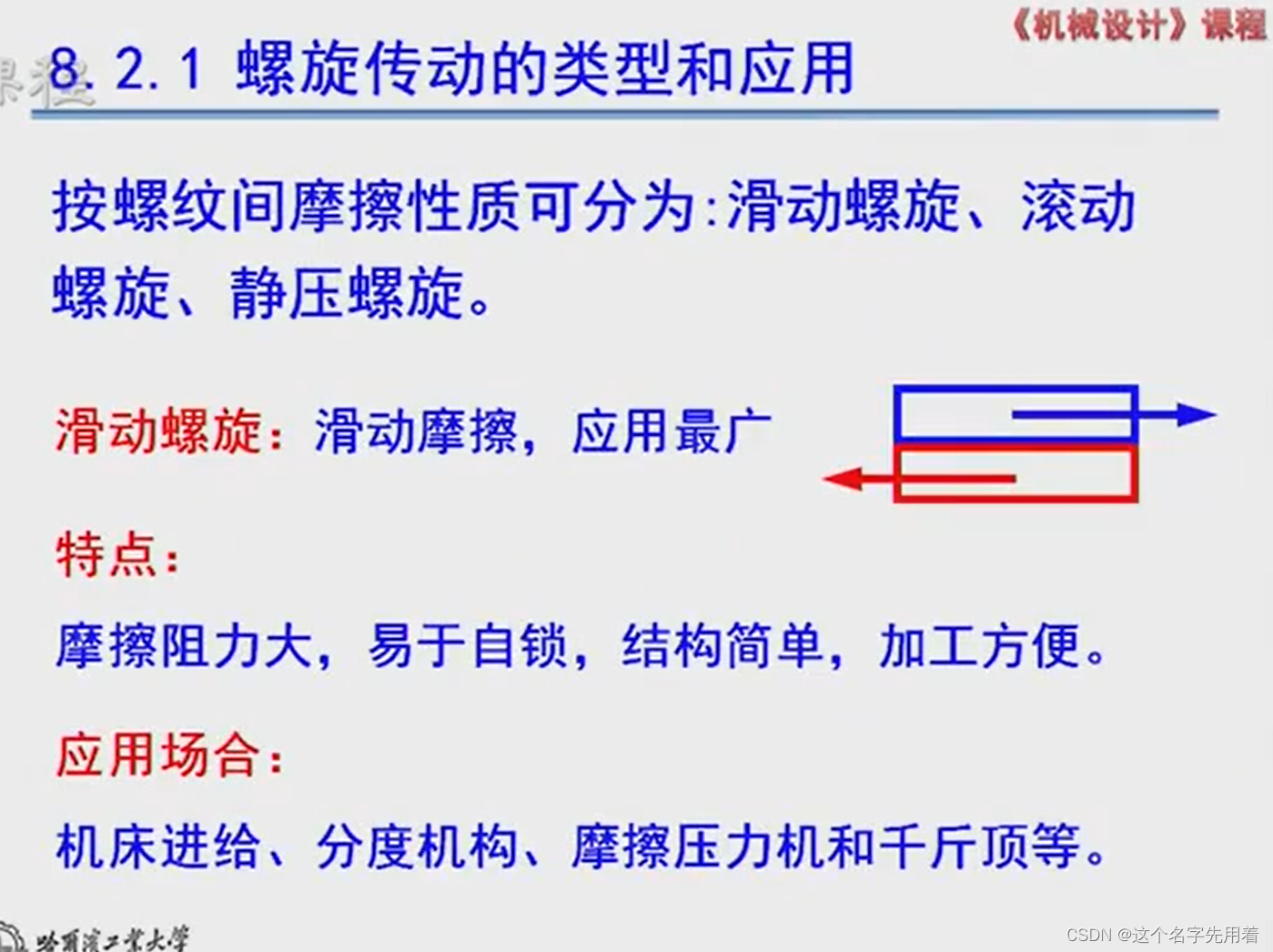

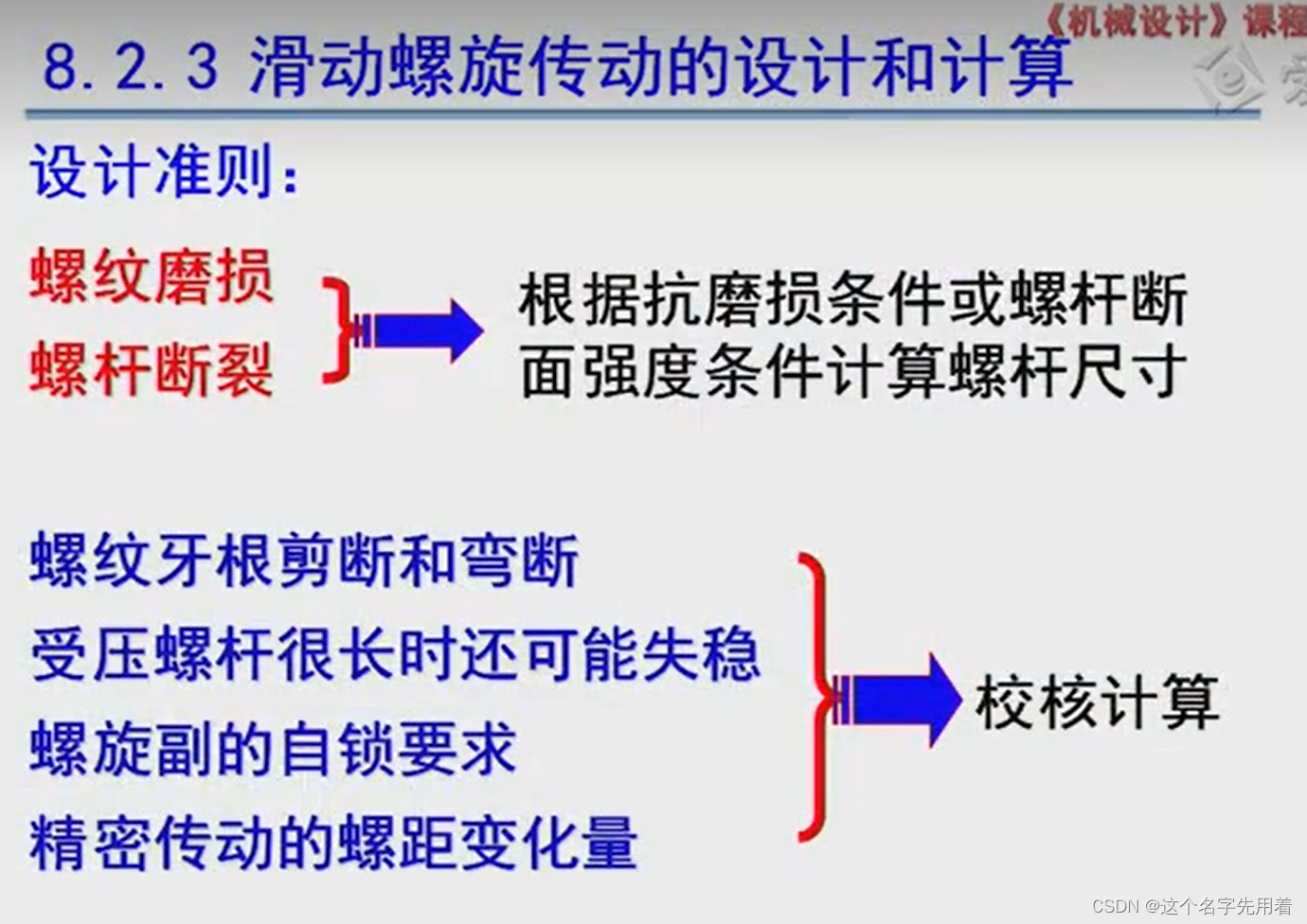

滑动螺旋传动

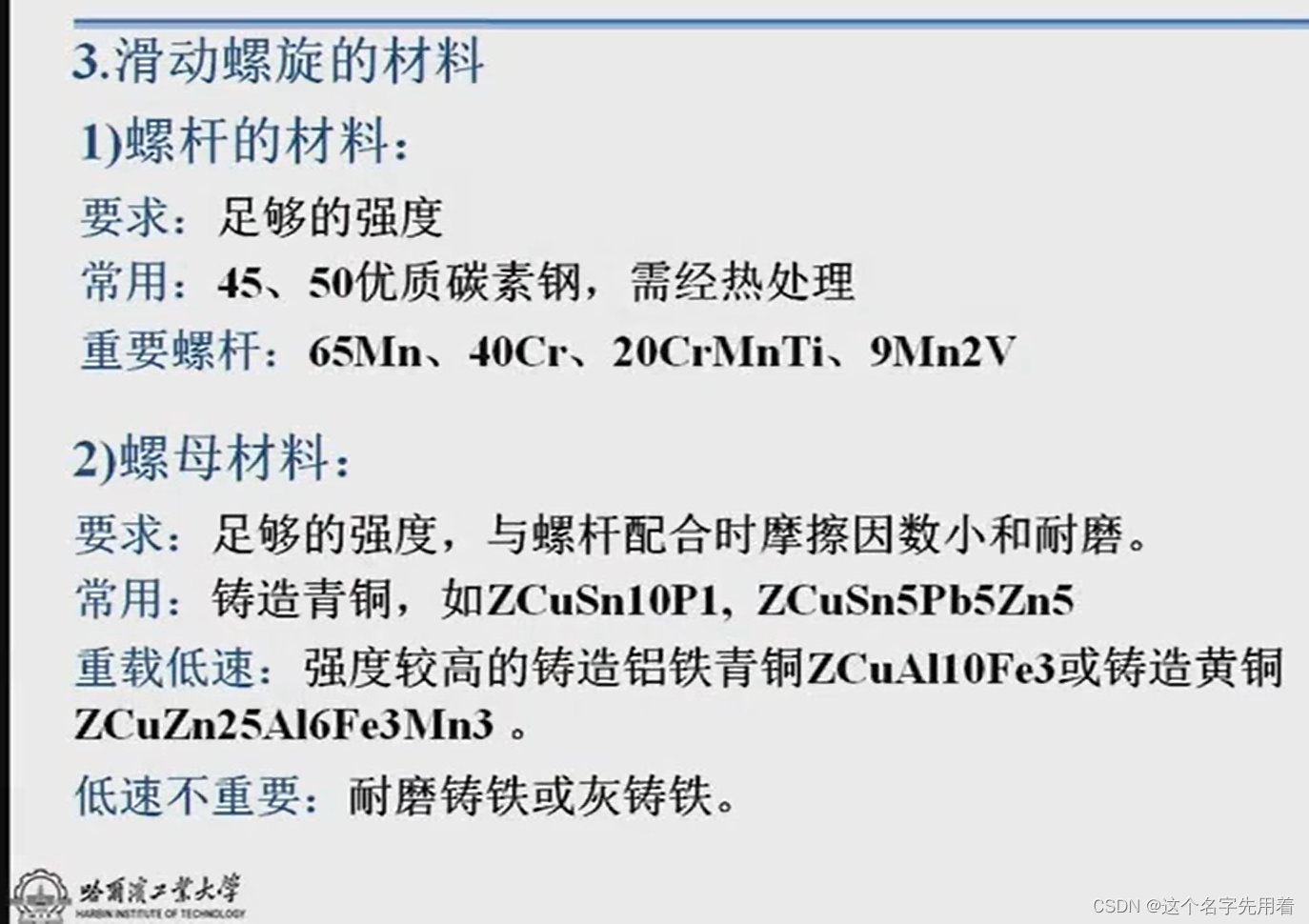

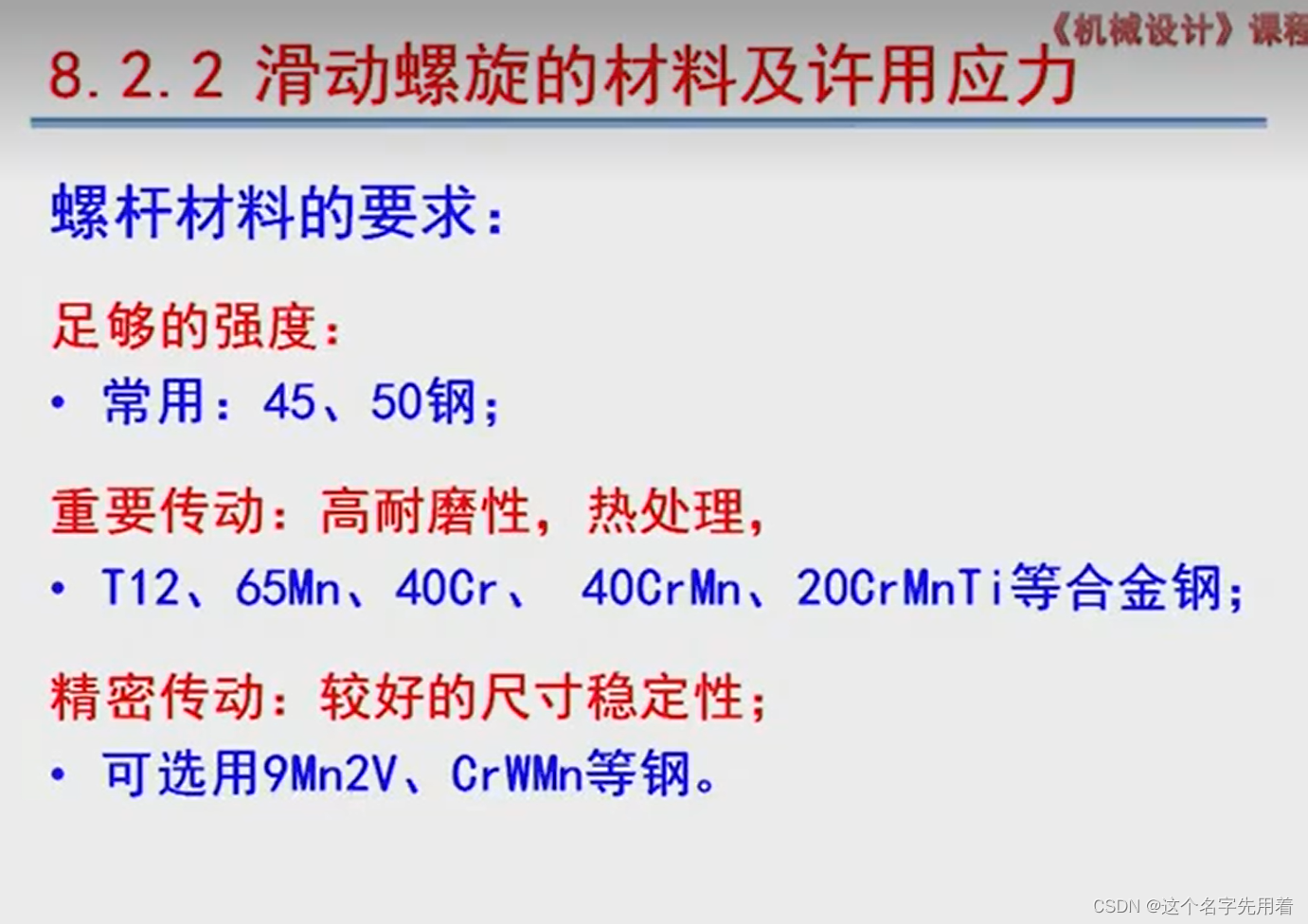

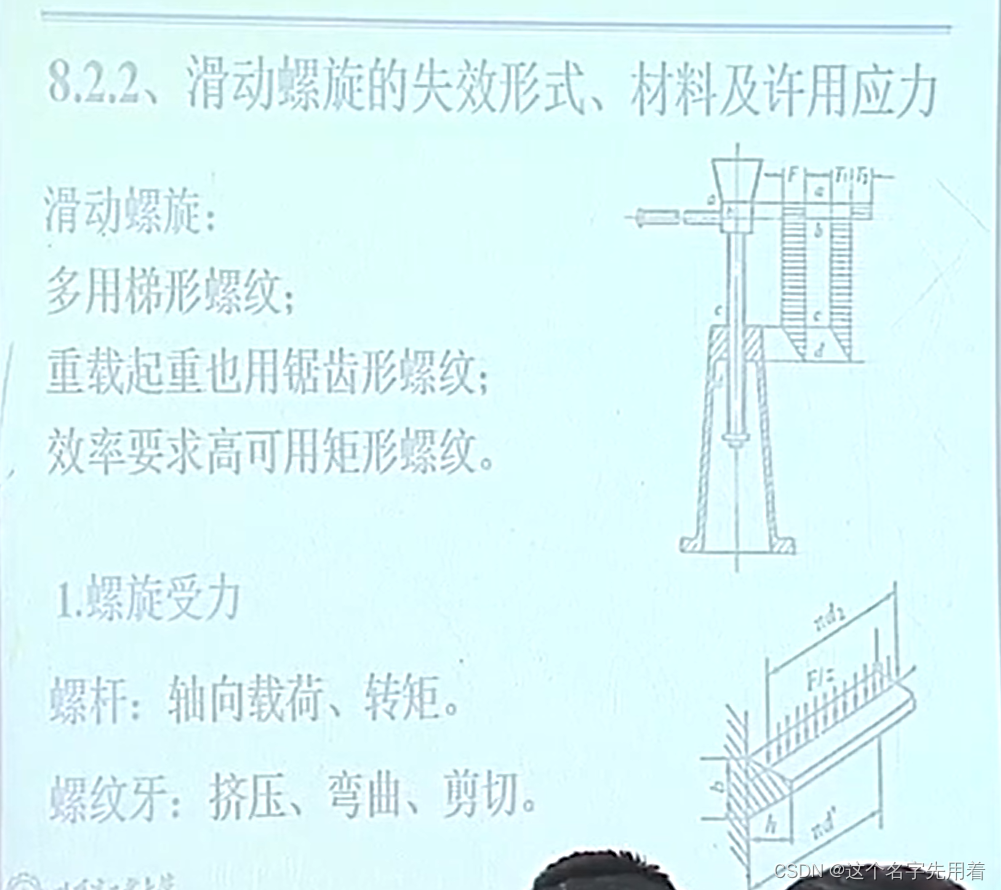

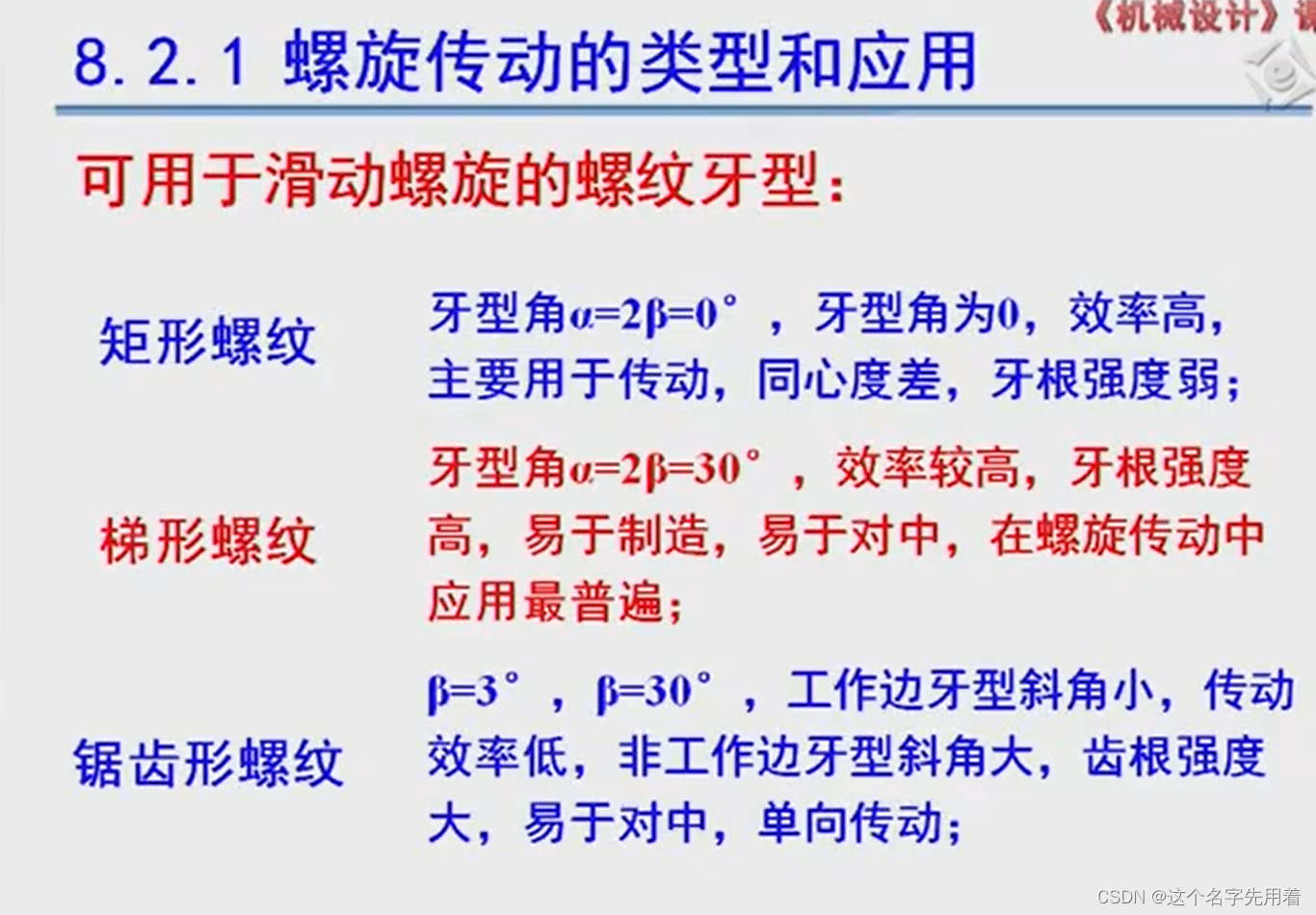

通常所说的滑动螺旋传动就是普通滑动螺旋传动。滑动螺旋通常采用梯形螺纹和锯齿形螺纹，其中梯形螺纹应用最广，锯齿形螺纹用于单面受力。矩形螺纹由于工艺性较差强度较低等原因应用很少;对于受力不大和精密机构的调整螺旋，有时也采用三角螺纹。

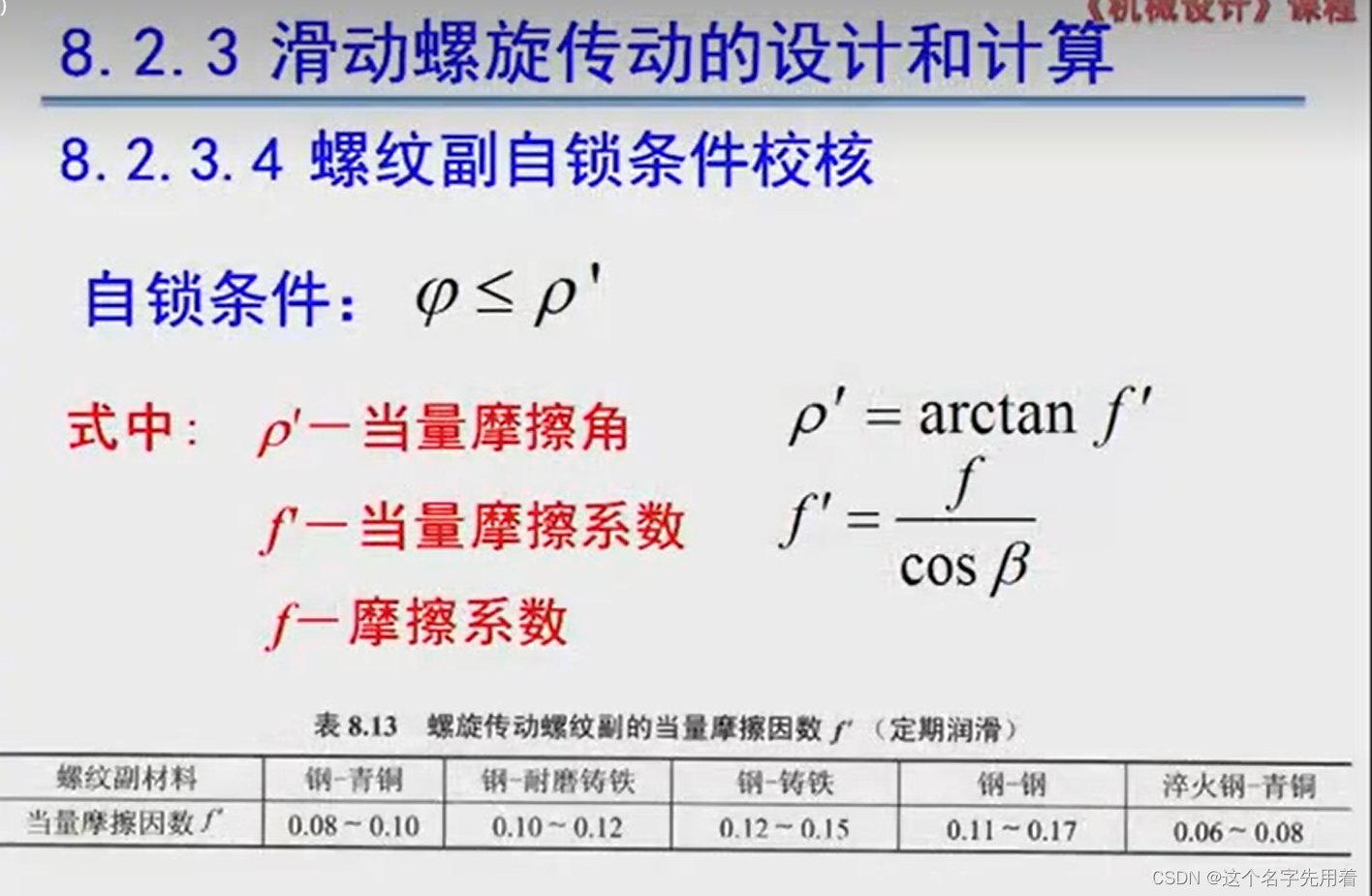

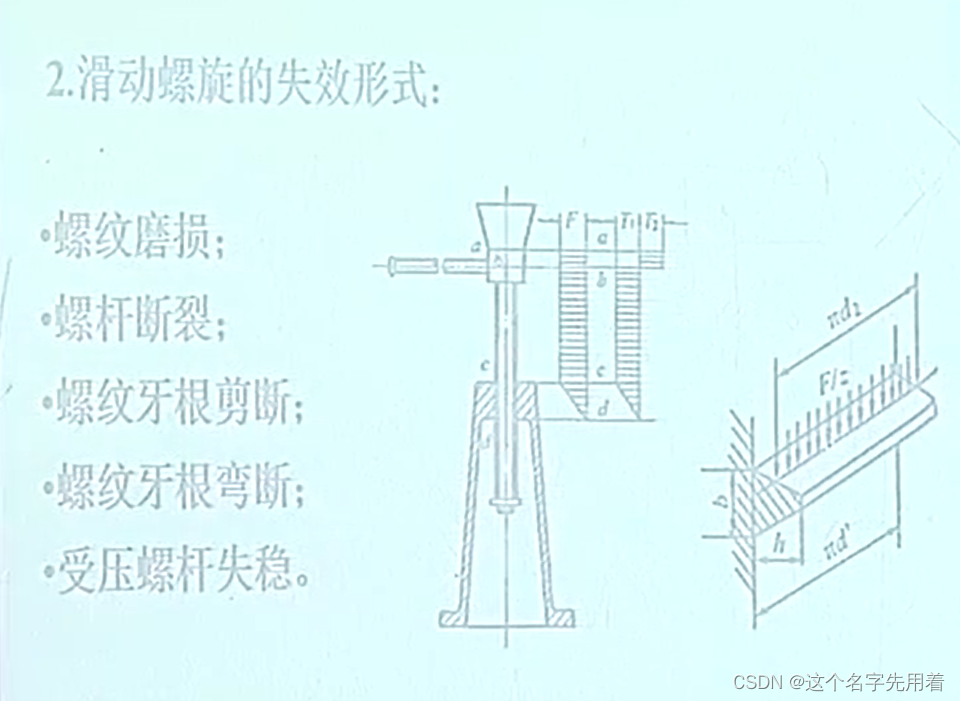

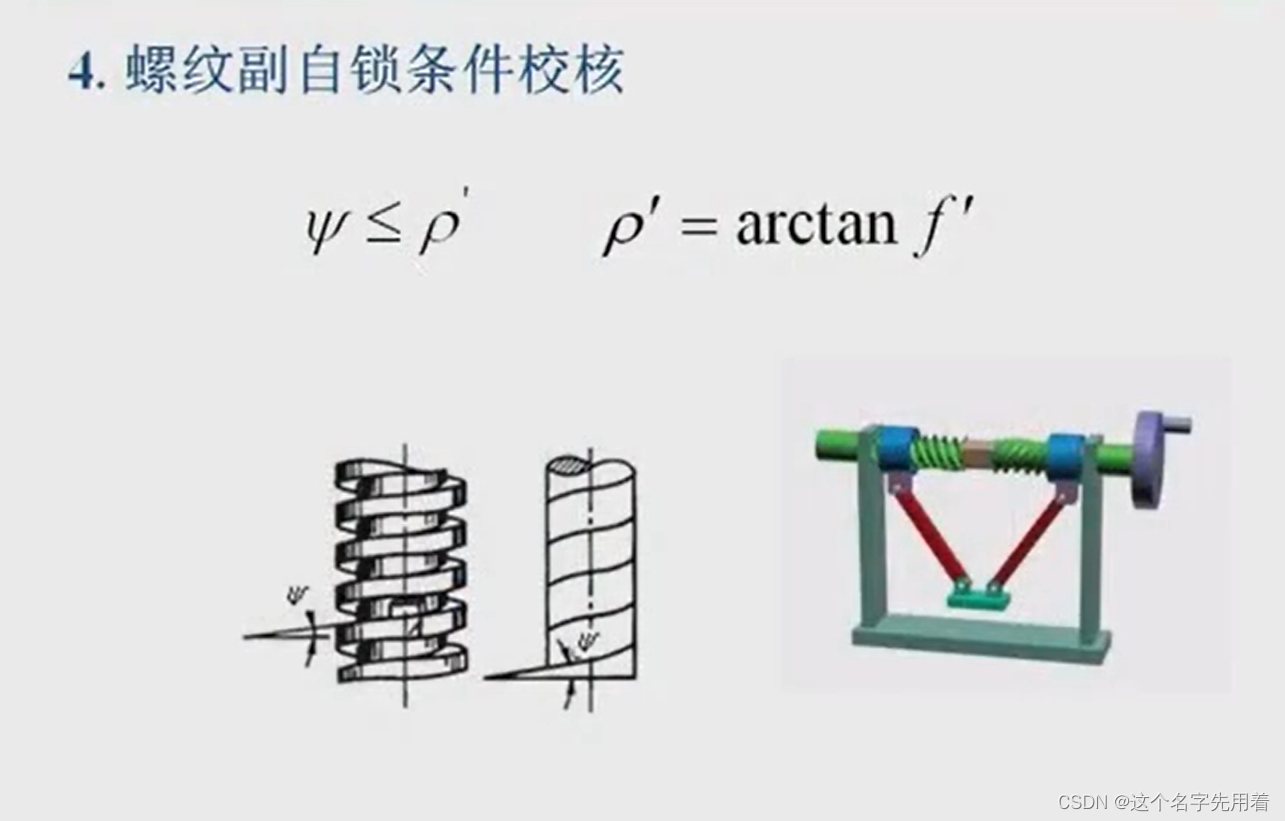

一般螺纹升程和摩擦系数都不大，因此虽然轴向力F相当大，而转矩T则相当小。传力螺旋就是利用这种工作原理获得机械增益的。升程越小则机械增益的效果越显著。滑动螺旋传动的效率低，一般为30～40%，能够自锁。而且磨损大、寿命短，还可能出现爬行等现象 [2]。

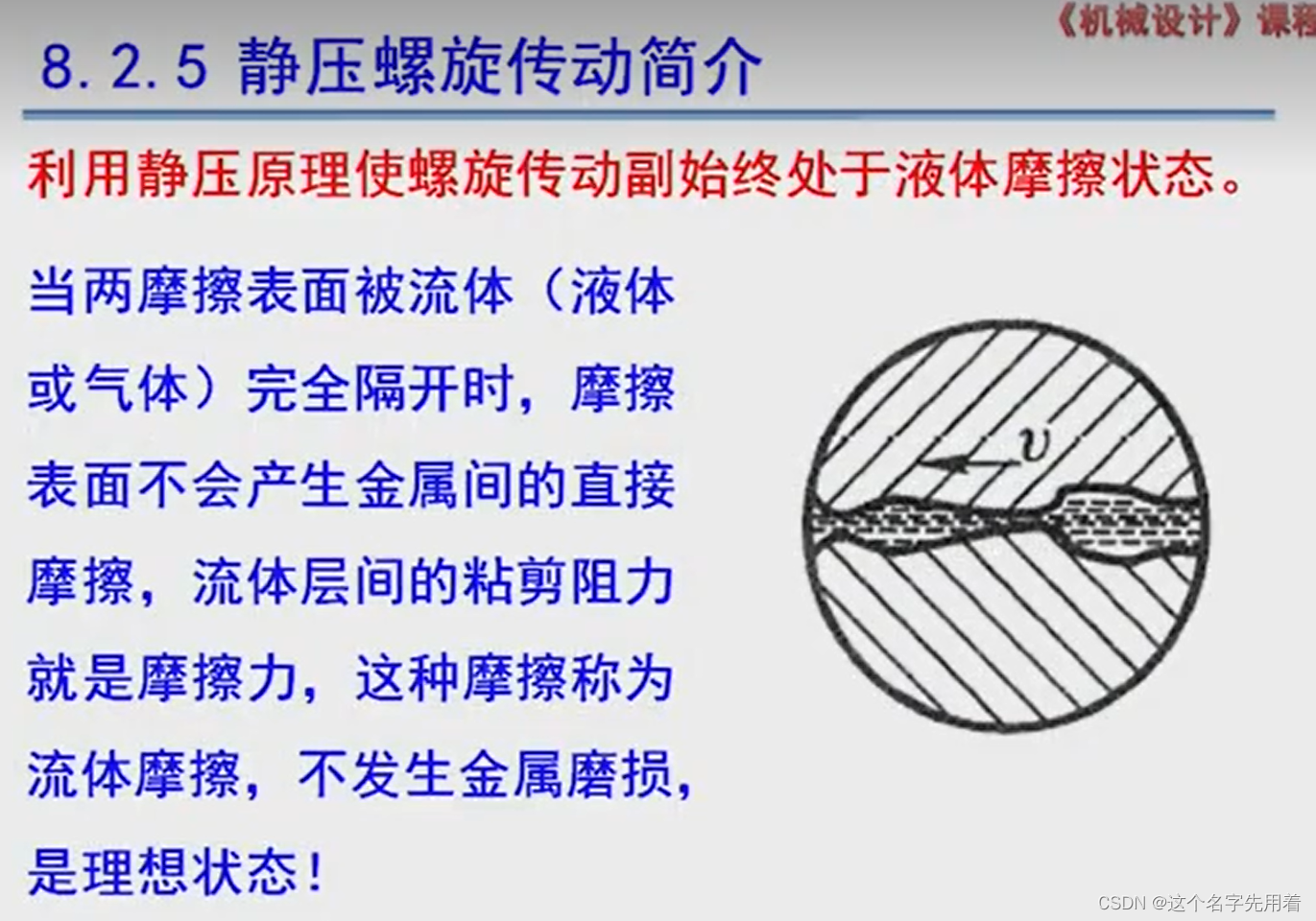

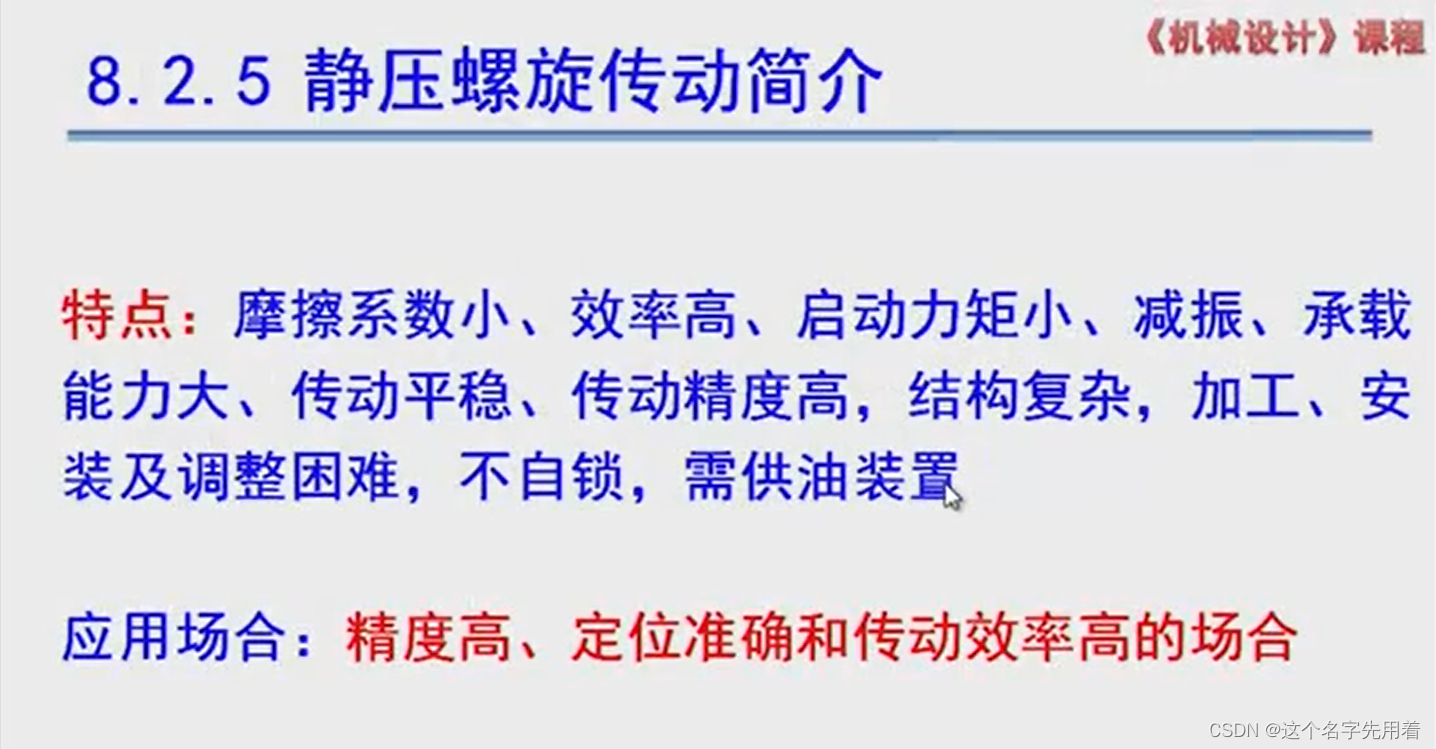

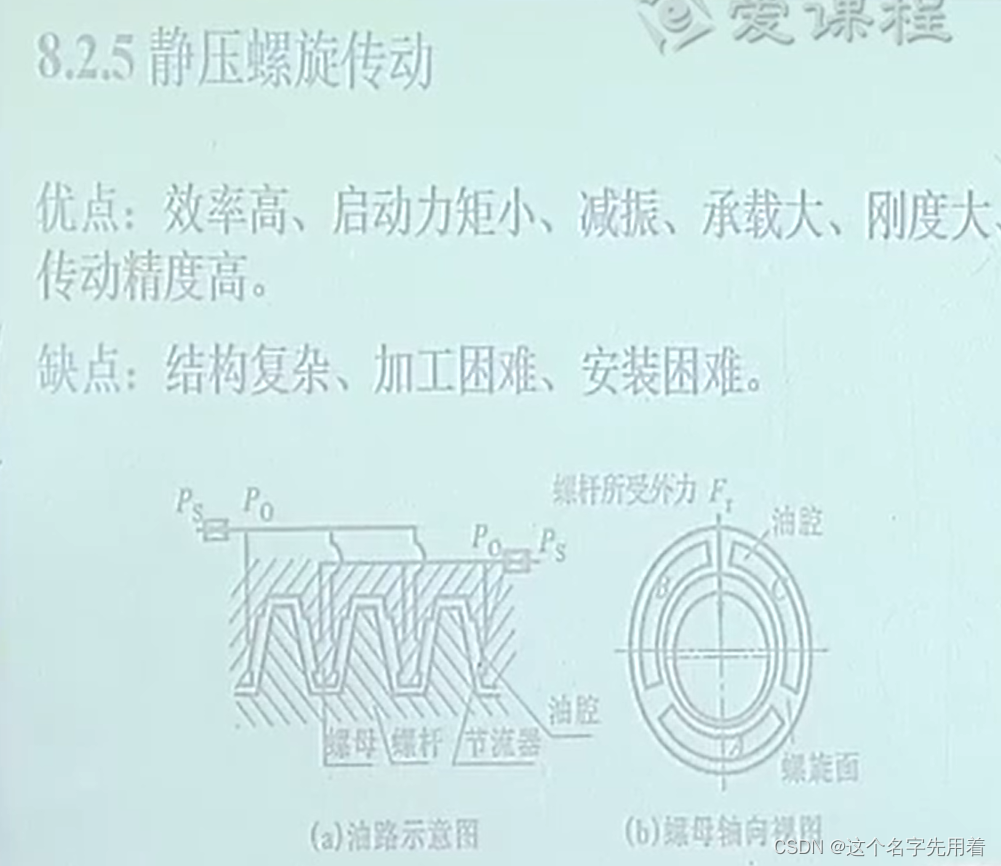

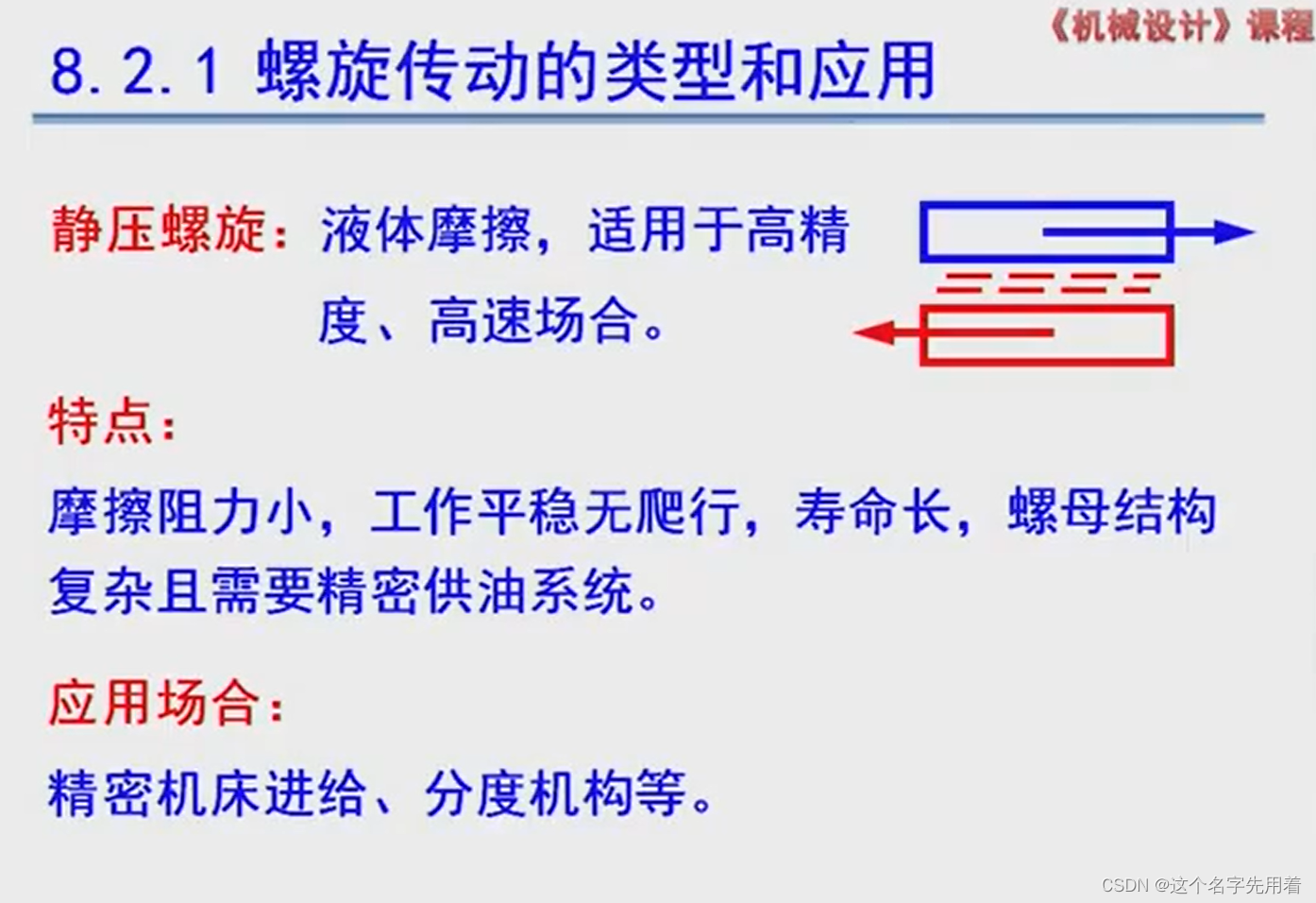

静压螺旋传动

螺纹工作面间形成液体静压油膜润滑的螺旋传动。静压螺旋传动摩擦系数小，传动效率可达99%,无磨损和爬行现象,无反向空程,轴向刚度很高,不自锁,具有传动的可逆性,但螺母结构复杂,而且需要有一套压力稳定、温度恒定和过滤要求高的供油系统。静压螺旋常被用作精密机床进给和分度机构的传导螺旋。这种螺旋采用牙较高的梯形螺纹。在螺母每圈螺纹中径处开有3～6个间隔均匀的油腔。同一母线上同一侧的油腔连通，用一个节流阀控制。油泵将精滤后的高压油注入油腔，油经过摩擦面间缝隙后再由牙根处回油孔流回油箱。当螺杆未受载荷时，牙两侧的间隙和油压相同。当螺杆受向左的轴向力作用时，螺杆略向左移，当螺杆受径向力作用时，螺杆略向下移。当螺杆受弯矩作用时，螺杆略偏转。由于节流阀的作用，在微量移动后各油腔中油压发生变化，螺杆平衡于某一位置，保持某一油膜厚度

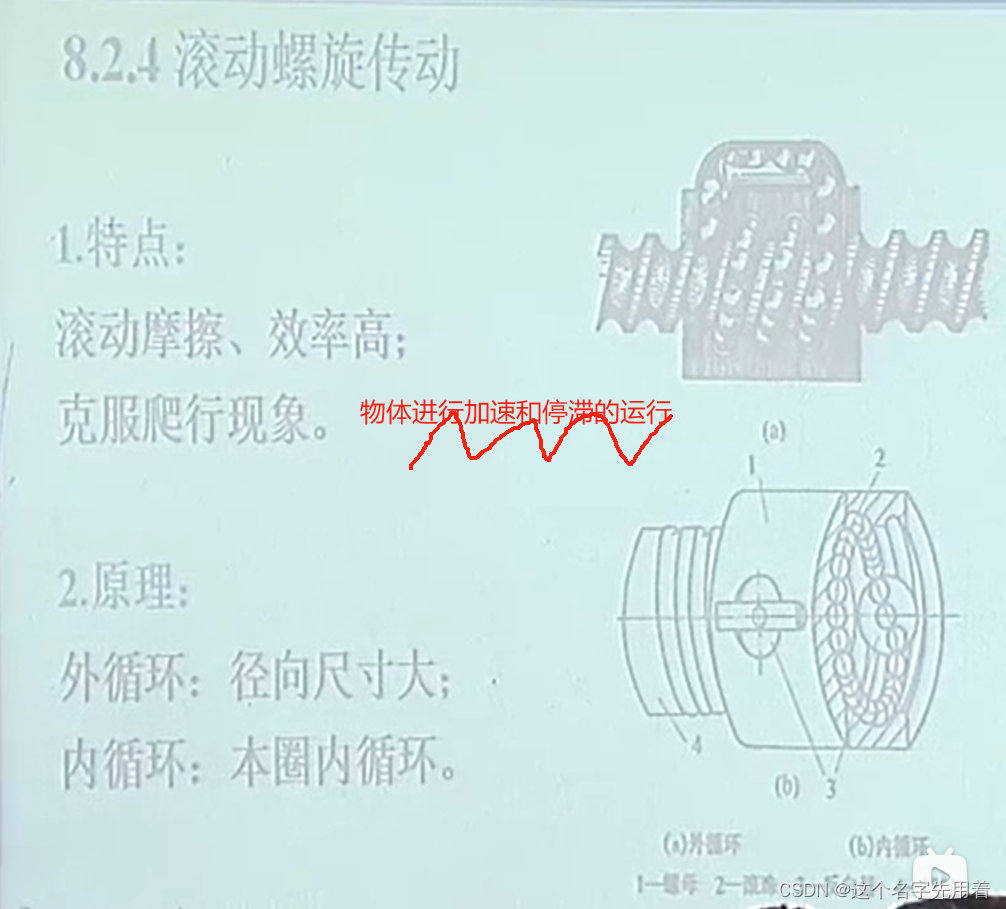

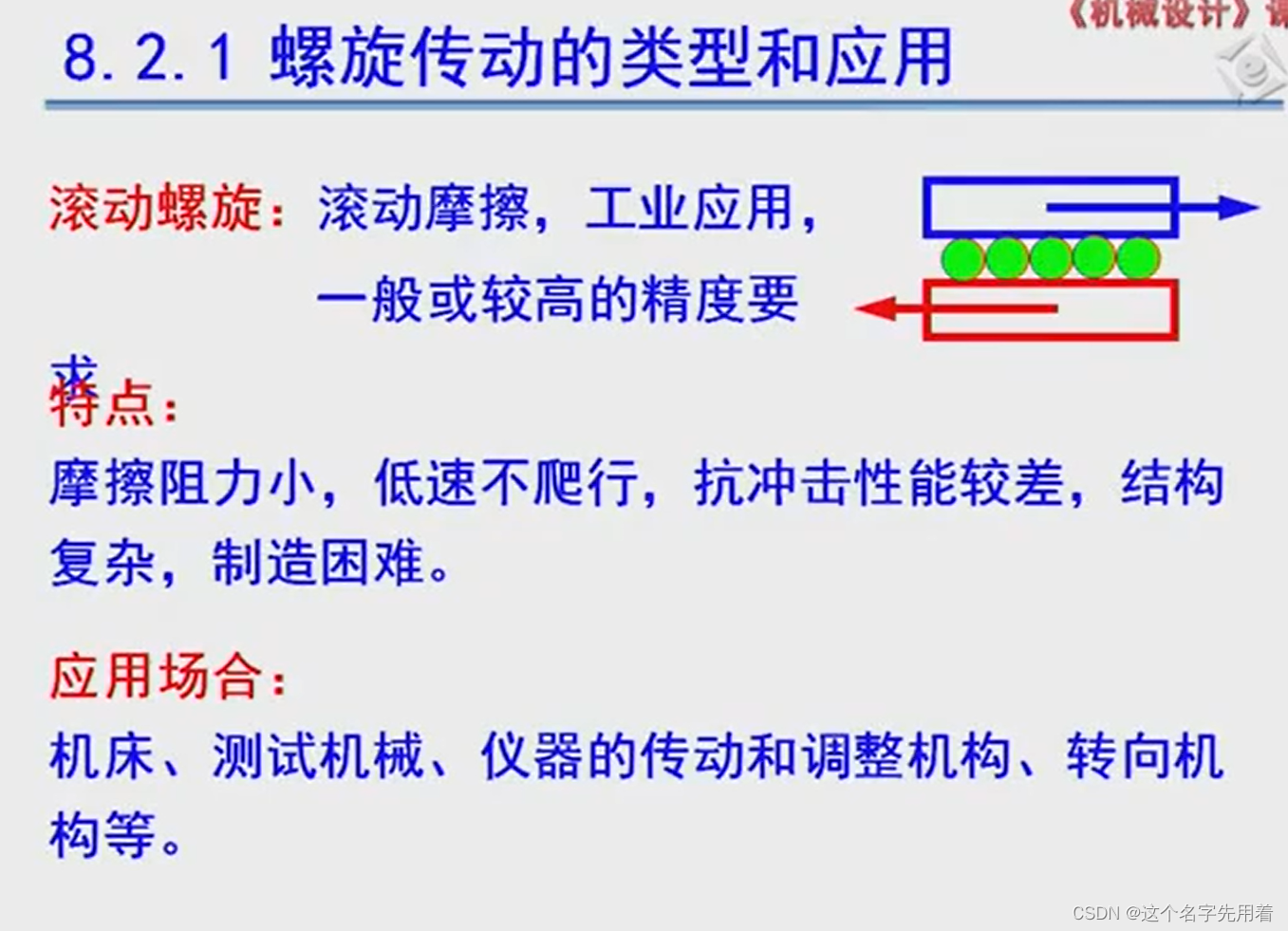

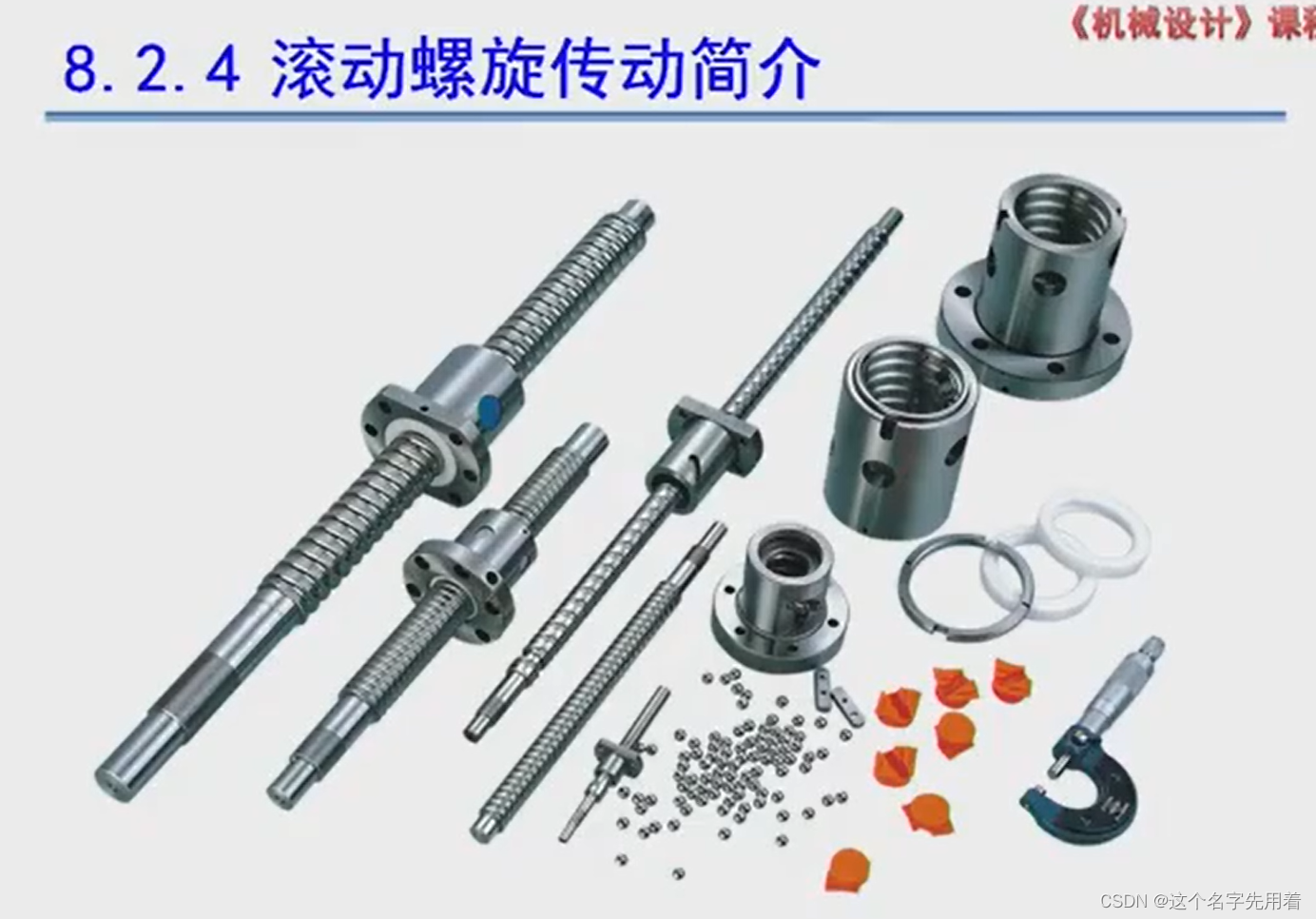

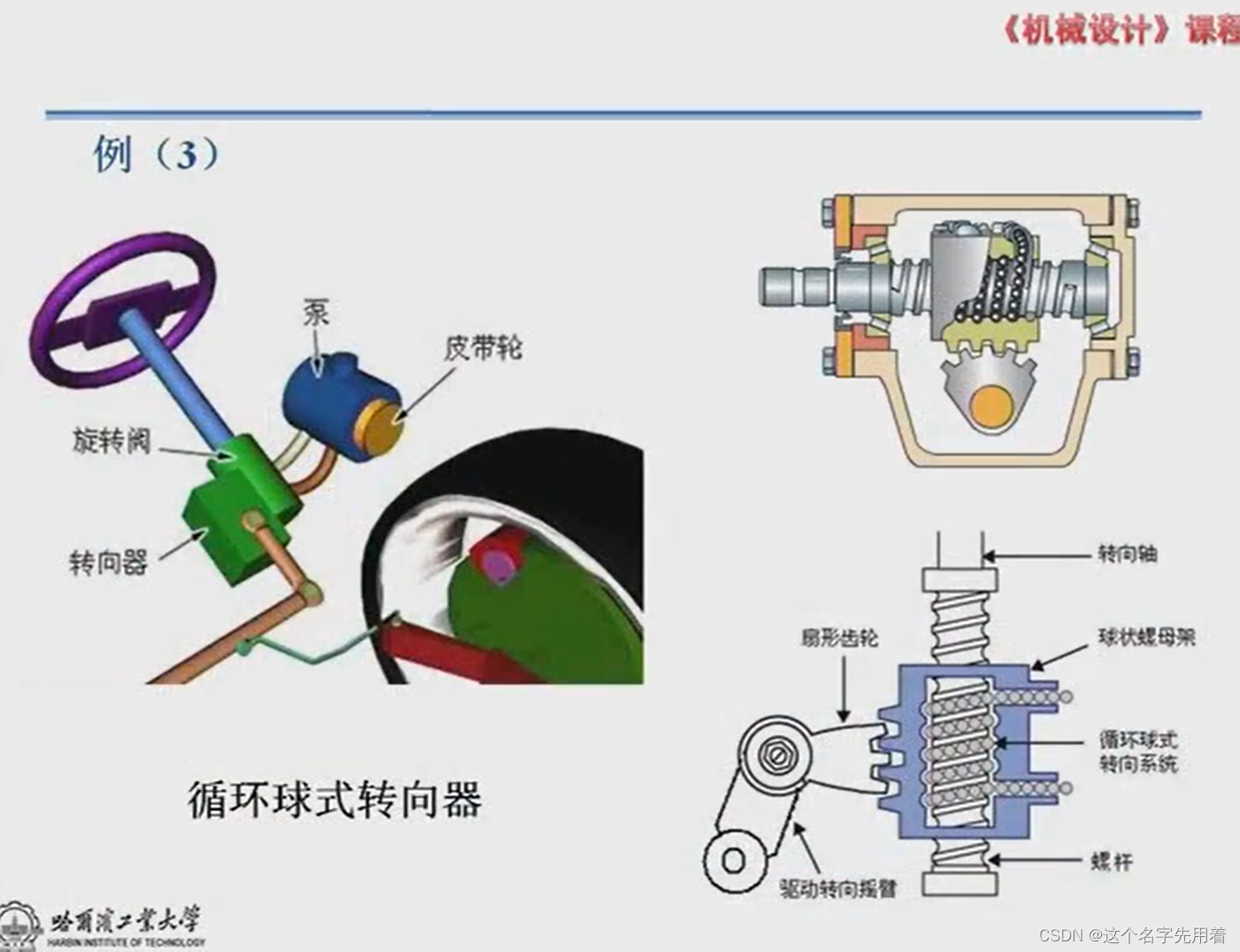

滚动螺旋传动

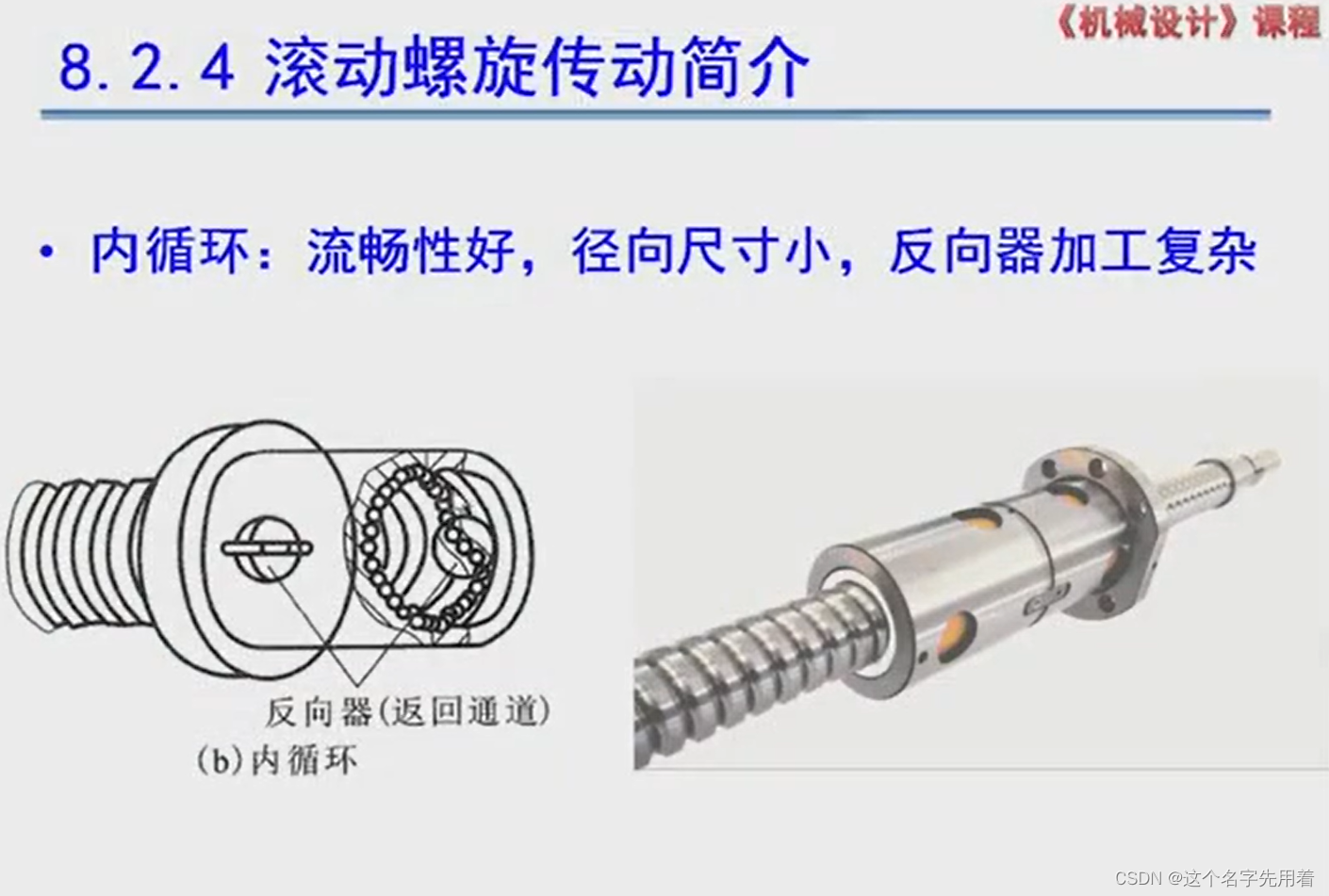

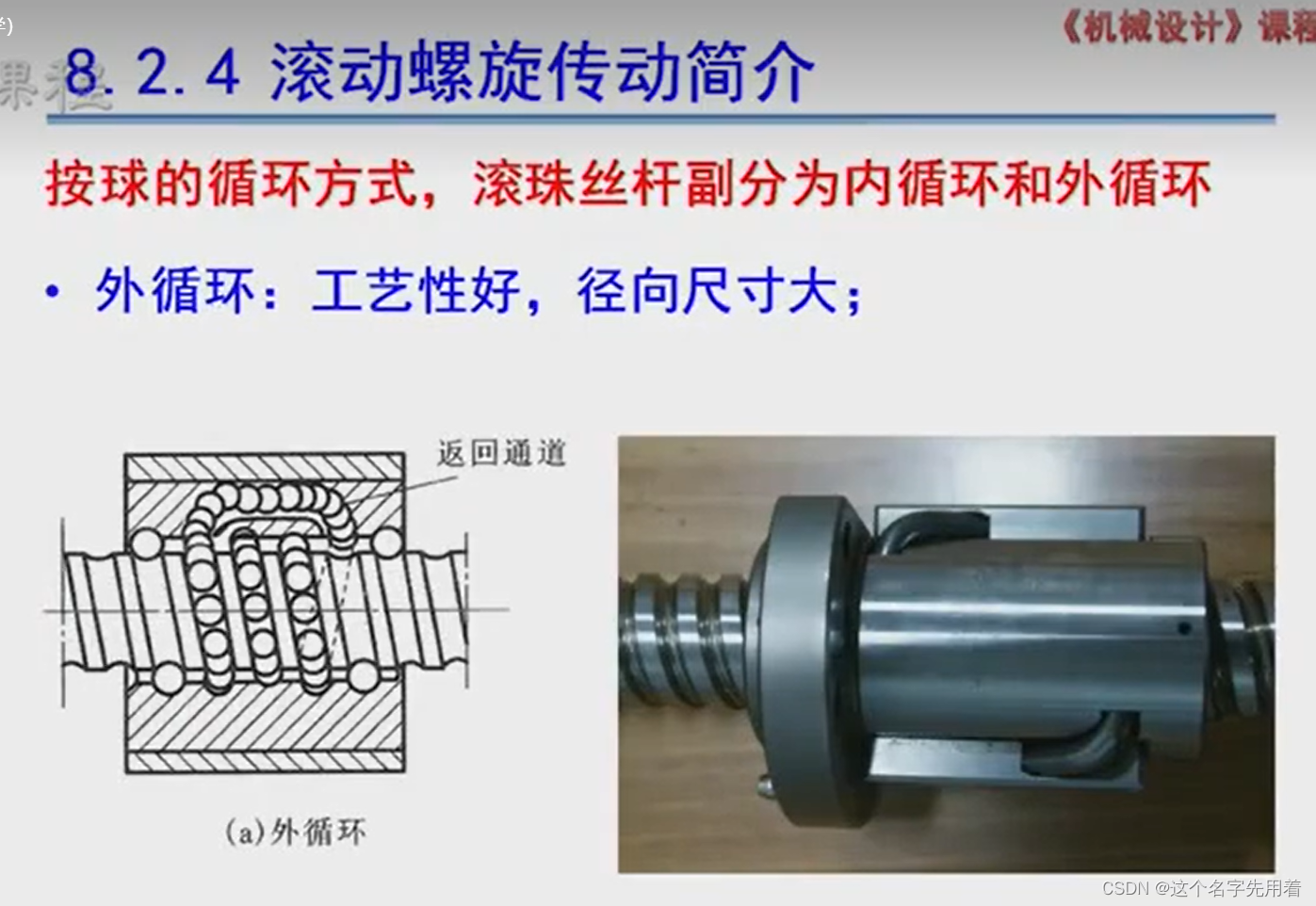

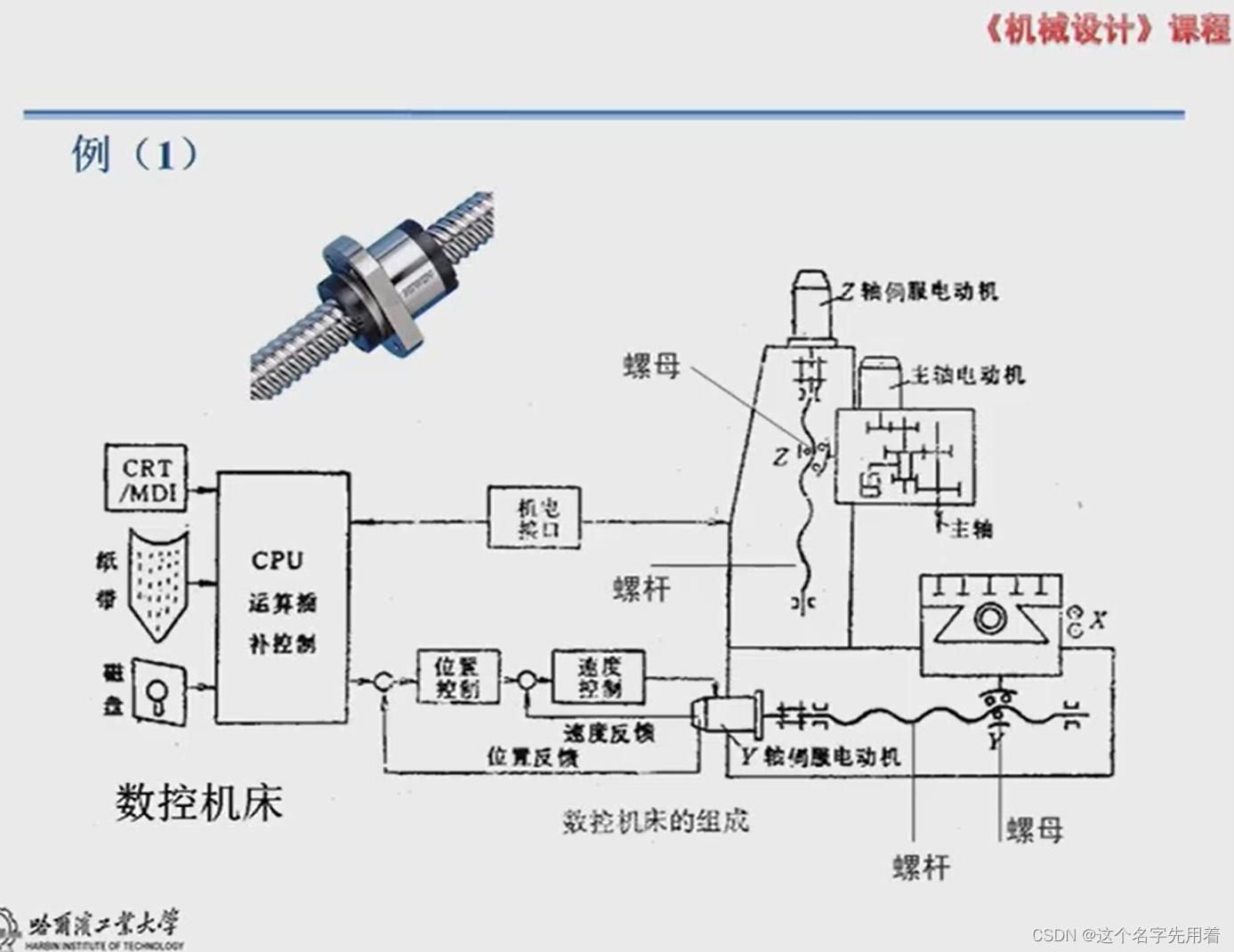

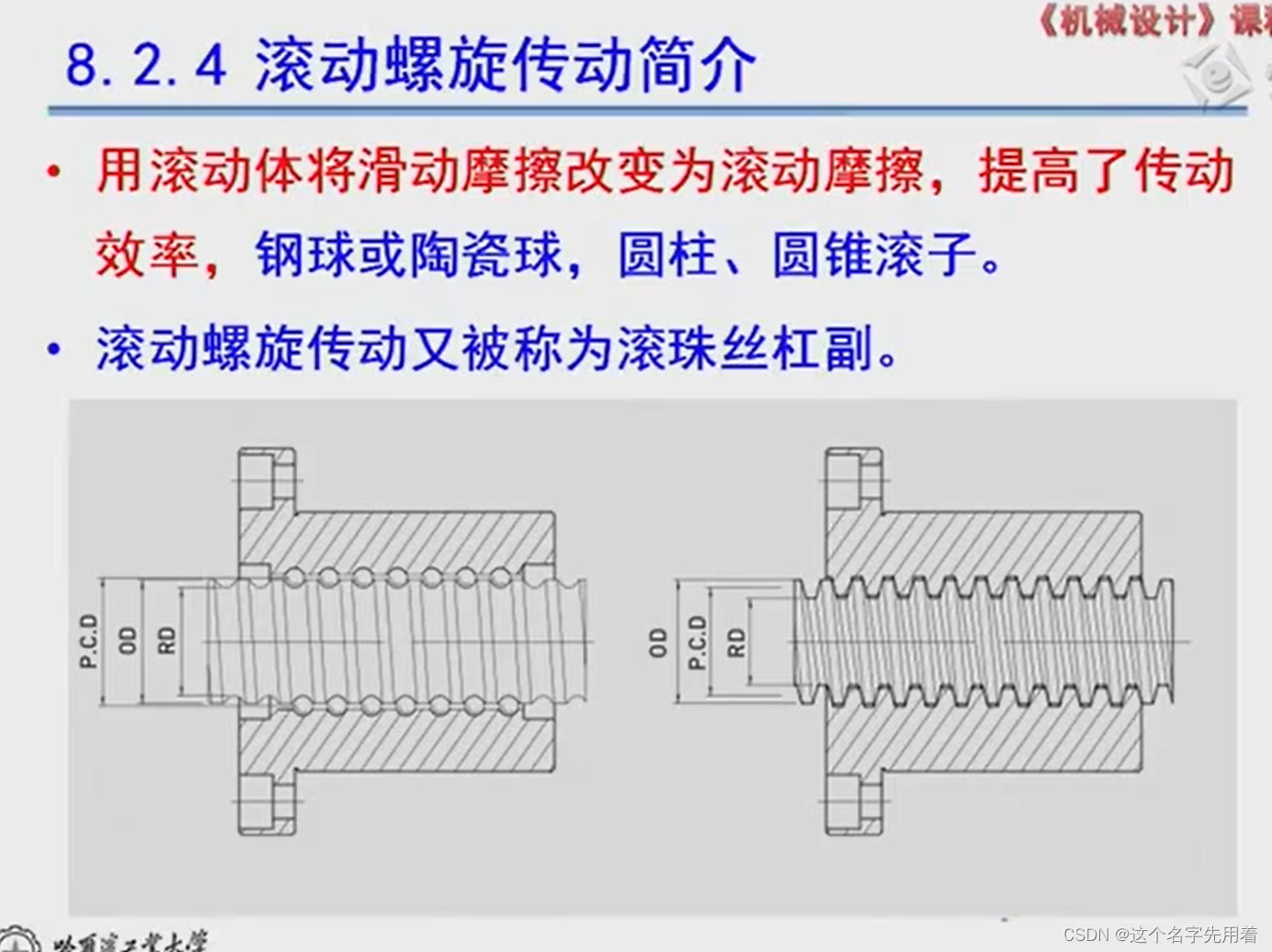

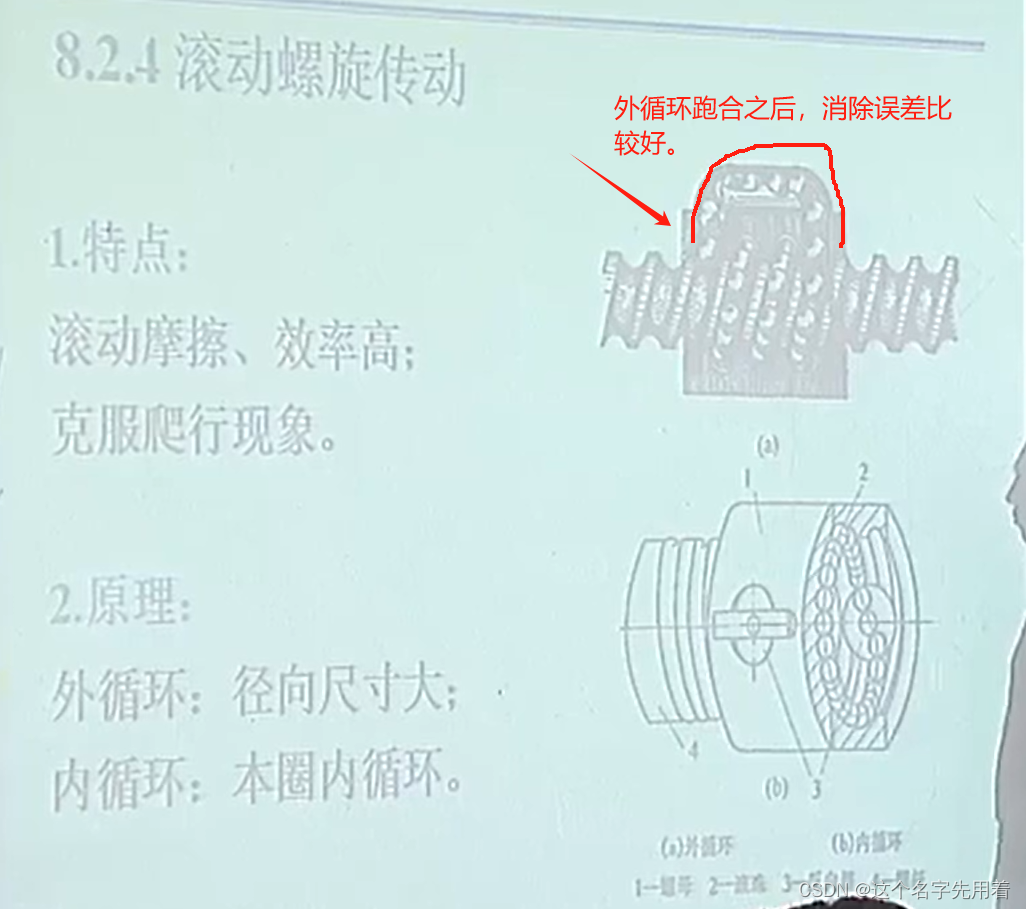

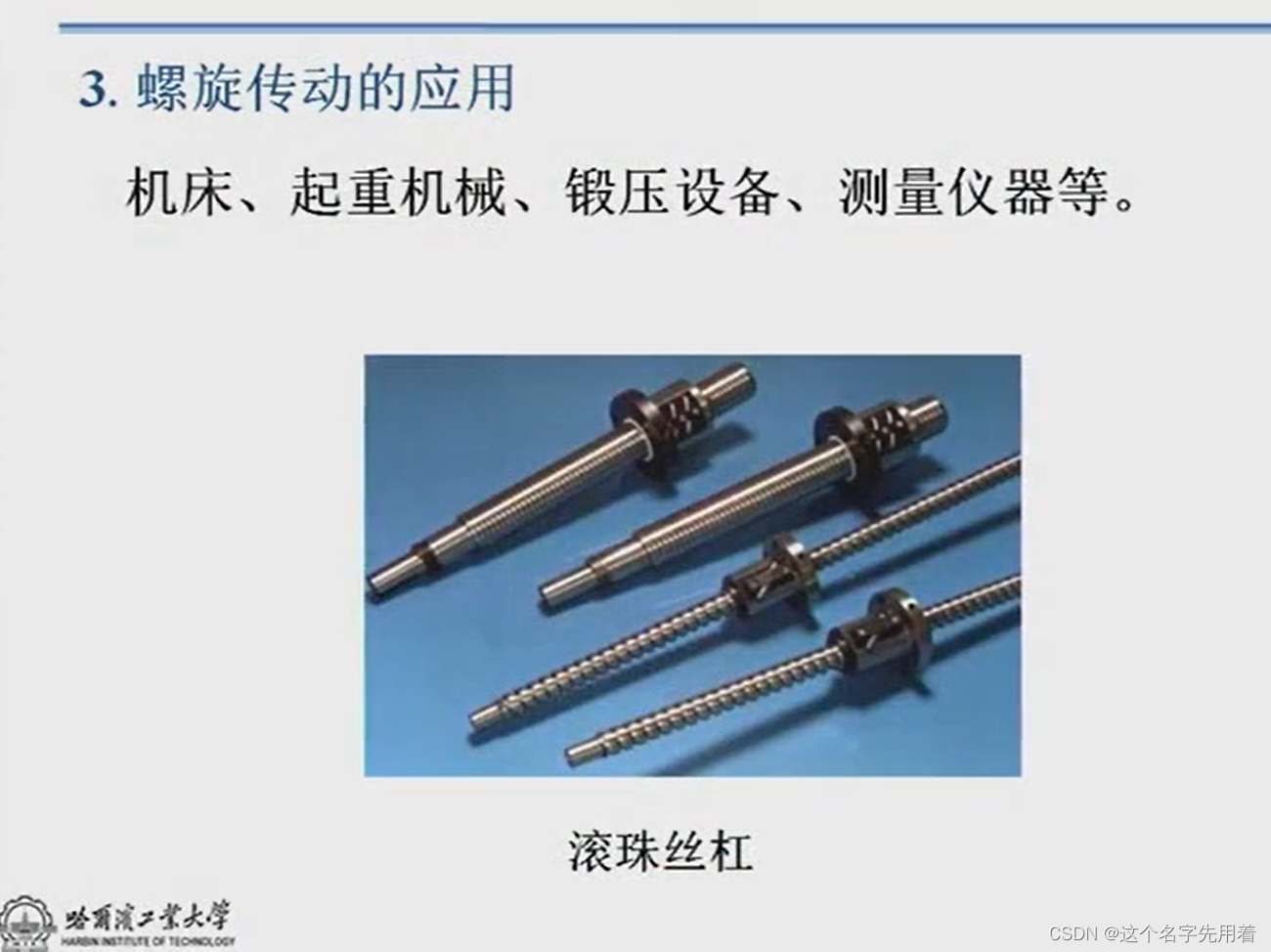

用滚动体在螺纹工作面间实现滚动摩擦的螺旋传动，又称滚珠丝杠传动.滚动体通常为滚珠，也有用滚子的。滚动螺旋传动的摩擦系数、效率、磨损、寿命、抗爬行性能、传动精度和轴向刚度等虽比静压螺旋传动稍差，但远比滑动螺旋传动为好。滚动螺旋传动的效率一般在90%以上。它不自锁，具有传动的可逆性；但结构复杂，制造精度要求高，抗冲击性能差。它已广泛地应用于机床、飞机、船舶和汽车等要求高精度或高效率的场合。滚动螺旋传动的结构型式，按滚珠循环方式分外循环和内循环。外循环的导路为一导管,将螺母中几圈滚珠联成一个封闭循环。内循环用反向器，一个螺母上通常有2～4个反向器，将螺母中滚珠分别联成2～4个封闭循环，每圈滚珠只在本圈内运动。外循环的螺母加工方便，但径向尺寸较大。为提高传动精度和轴向刚度，除采用滚珠与螺纹选配外，常用各种调整方法以实现预紧。
在JB/T3162-1991中，将滚动螺旋传动称为滚珠丝杆副。该标准规定，滚珠丝杆副分为定位滚珠丝杆副（称P类）和传动滚珠丝杆副（称T类）。前者是通过旋转角度和导程控制轴向位移量的滚珠丝杆副，后者是与旋转角度无关用于传递动力的滚珠丝杆副 [2]。

机械学中的爬行现象,在滑动摩擦副中从动件在匀速驱动和一定摩擦条件下产生的周期性时停时走或时慢时快的运动现象。

爬行是机械振动中自激振动的一种形式。

每一个爬行周期都分两个阶段：一个是能量的贮存，另一个是能量达到临界值时的立即释放。爬行是机床滑动导轨(见机床导轨)中常见的不正常的运动状态。程度较轻时爬行表现为肉眼所不能察觉的振动，显著时表现为较大距离的跳动。爬行会显著降低工件的加工精度。此外，汽车离合器接合时可能引起的冲击，对某些仪器微调时可能发生的跃动，也都是爬行的实例。爬行大多在低速时出现。

P=T * N (T为转矩，N为速度，P为功率)

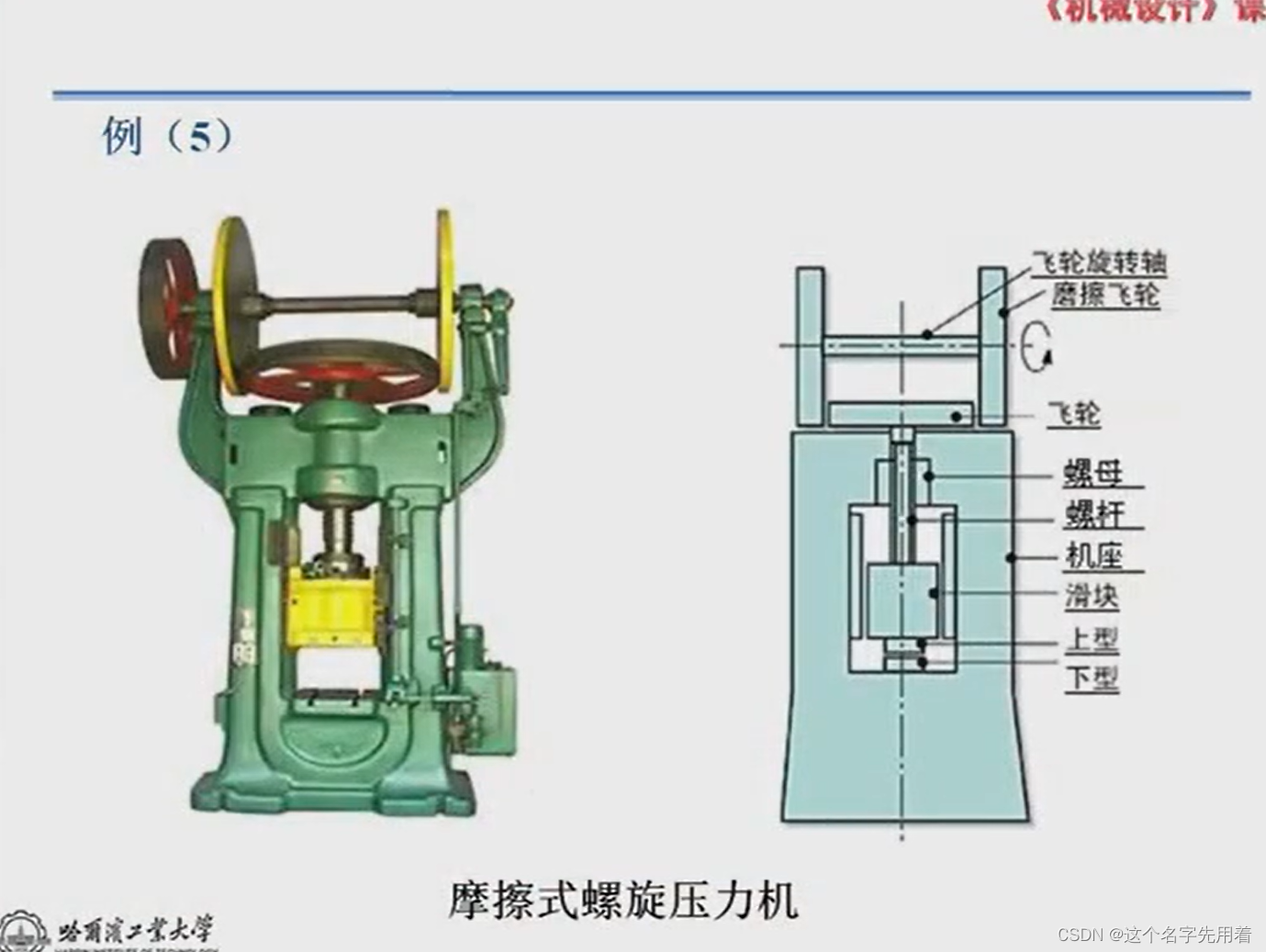

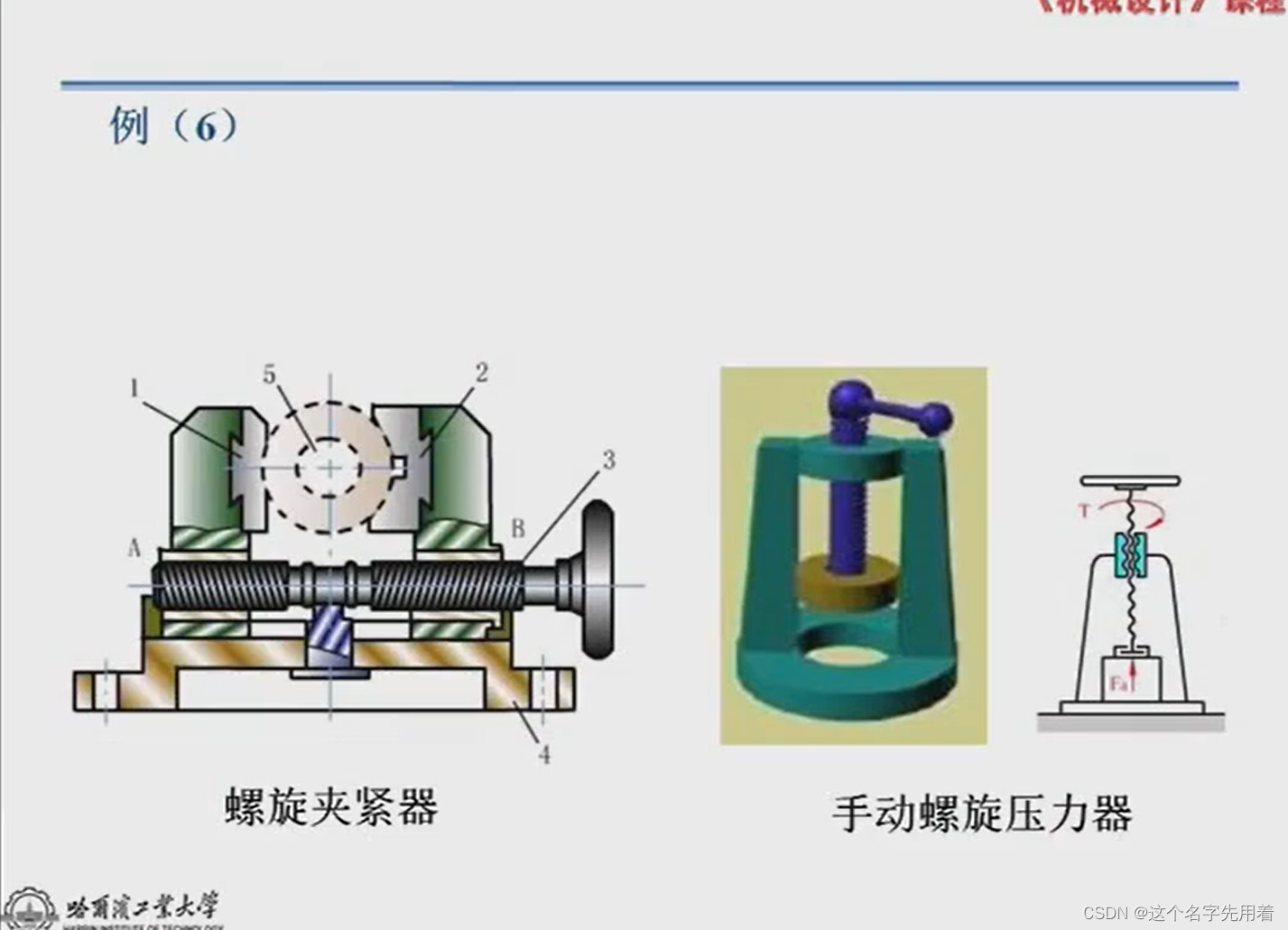

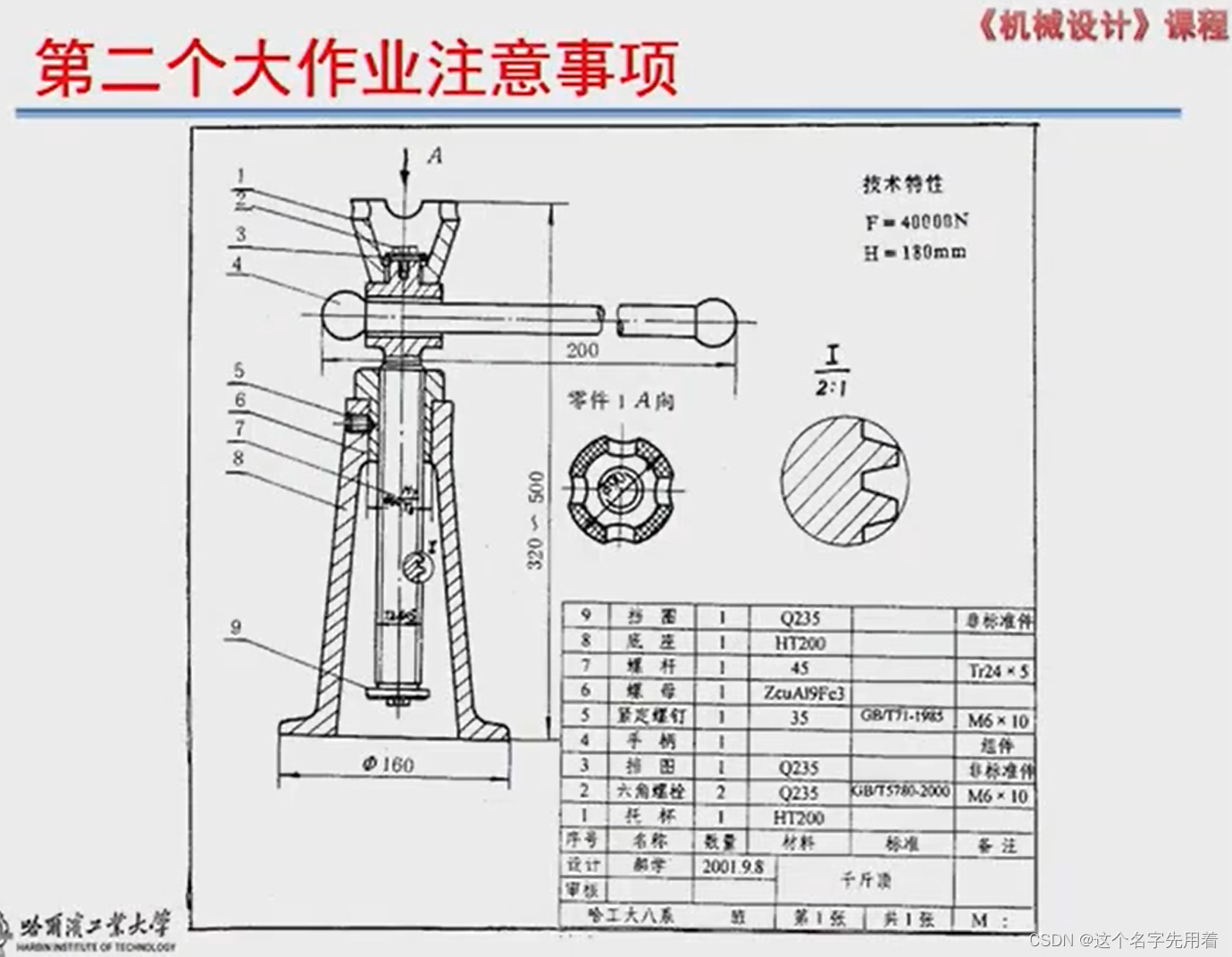

滑动螺旋应用都有：分度机构，千斤顶，摩擦压力机。
