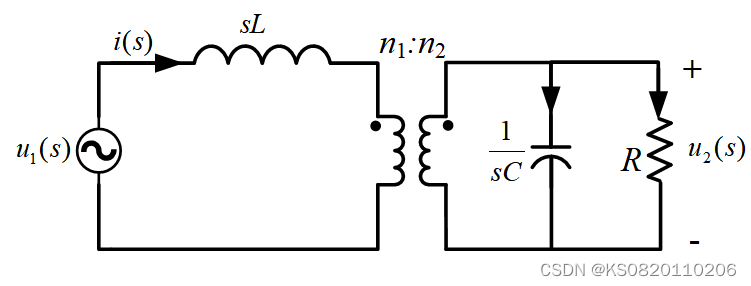

下图是一个理想Boost电路CCM模式下交流小信号s域等效电路，电路是如何推导成这样的不是关键，接下来求解输出u2(s)对输入u1(s)的传递函数G(s)

有很多种方法可以得到传递函数，现在介绍两种通过变压器等效阻抗模型求解方法。

首先复习一下理想变压器电压电流和阻抗关系。

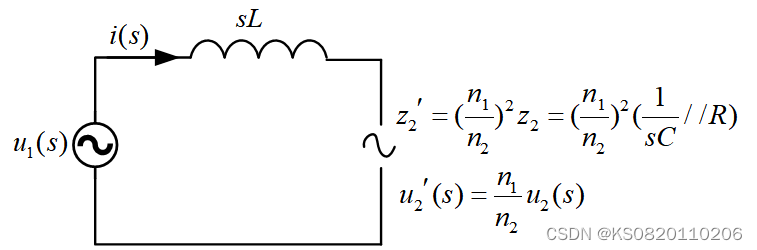

①将副边阻抗归到原边可以得到等效电路如下

因此输出u2(s)对输入u1(s)的传递函数G(s)为：

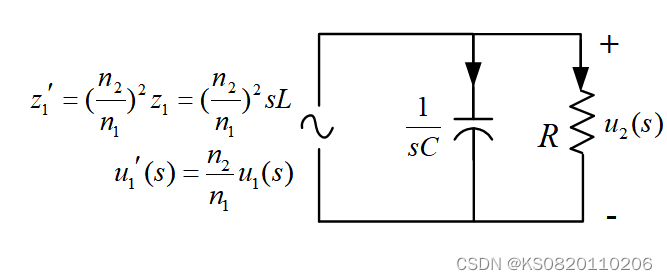

②也可以将原边阻抗归到副边，如下图

可见两种求解方法是一致的
