在使用VWF进行仿真的过程中,出现了“testbench_vector_input_file option does not exist ”的报错。网上很多都是从文件拷贝的角度解决,并没有找到问题产生的原因。
出现原因
对出现报错的场景进行了复现。当该工程整体编译、配置引脚,打开Programmer烧写bin文件的时候会引发该错误。并且注意到:每次出现该错误的时候,新建文件的保存路径都由原来的工程目录变为了/output_files文件夹下。
因此,问题在于工程当前的默认工作路径发生了变化。需要将工作路径更改为/output_files文件夹的上一级,也就是工程目录。
解决方法:

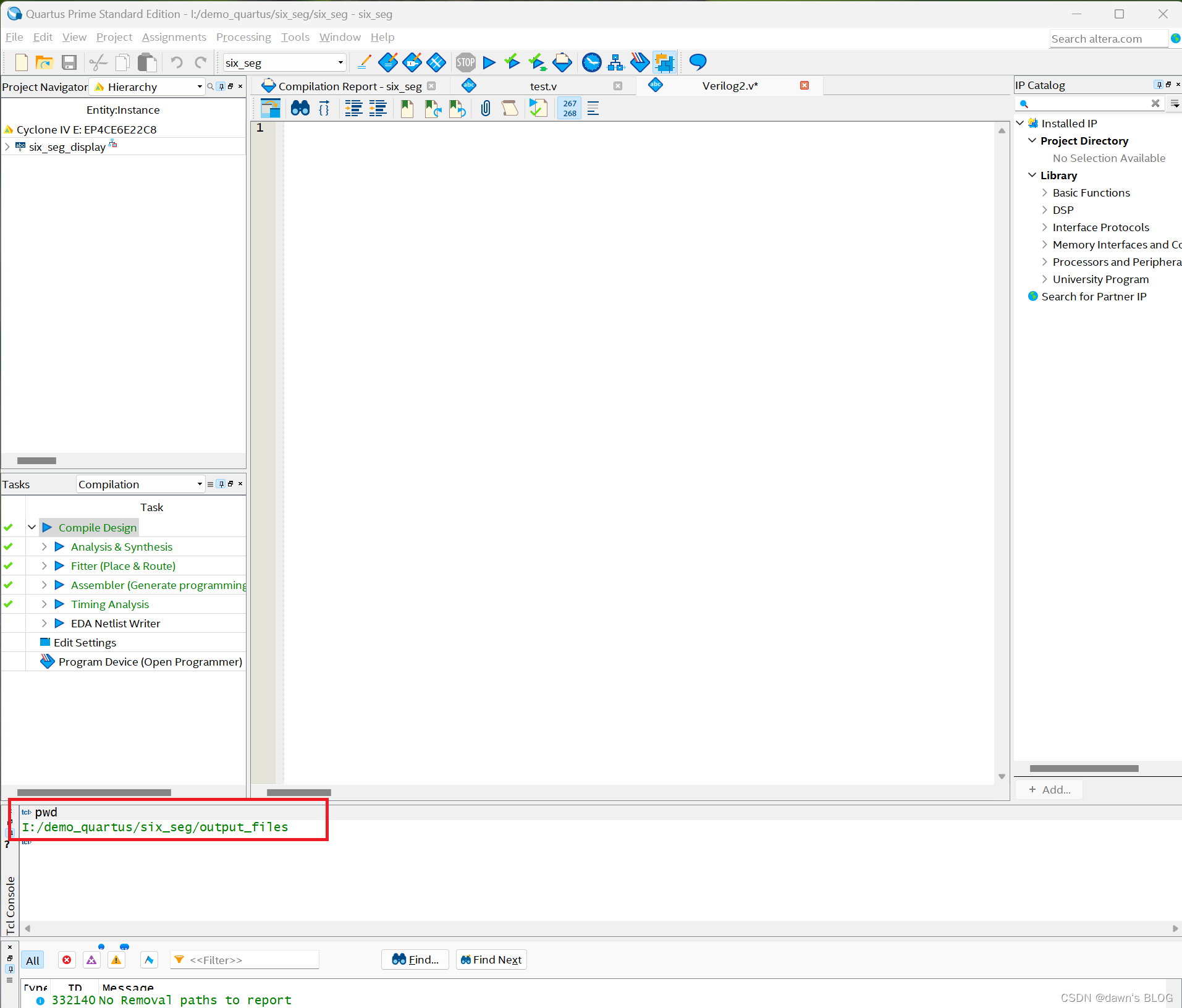

1、出现问题后,回到quartus界面,使用快捷键ALT+2,打开Tcl Console,输入pwd可以看到,当前工作目录。

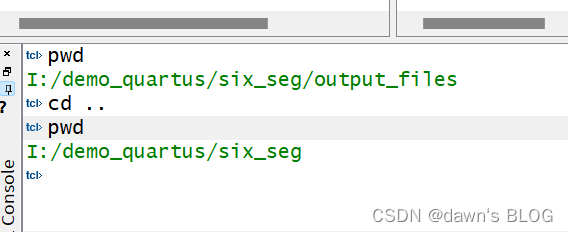

2、输入
cd ..
就可以回到上一级目录,也就是工作目录中。可以再次使用pwd指令查看当前工作路径。
3、此时再新建一个VWF波形仿真文件,可以看到其保存路径回到了工程目录下。此时再运行仿真,可以正常观察到结果。
4、可以再次使用ALT+2,关闭Tcl Console。
总结
由于工作路径发生了改变,进入到了/output_files文件夹下,导致仿真文件对应的底层脚本也增加了/output_files路径,通过调整目录可以解决问题,不需要移动.vt等仿真文件。
