服务器及周边高速连接器接口汇总（二）----概述

接上篇

7. SFP系列

SFP系列分为SFP（千兆）、SFP+（万兆）、QSFP+(40G)、SFP28(25G)、QSFP28(100G)、QSFP-DD(200G).  主要用于网络光纤接口(产品如光纤网卡、光交换机)，用于接不同速率的网络光模块或直连线或AOC线。

 SFP是Small  form plugggable(小型可插拔)的缩写。SFP、SFP+、SFP28 外形上一致，高速率的可以向下兼容，但连接器本身是存在差别，主要是对高速信号的屏蔽的效果（也可以说是防高速信号干扰或串扰），也就是信号完整性上的差别。QSFP+ 与QSFP28 也一样，高速率同样向下兼容。QSFP-DD 是在QSFP28的基础上增加了一倍的宽度。QSFP28为4X，QSFP-DD为8X.

8. OCP2/OCP3连接器

  OCP是OPEN Compute Project的缩写,开放计算项目, 由Facebook联合英特尔、Rackspace、高盛和Arista Networks在2011年联合发起的开源硬件组织，其使命是为实现可扩展的计算，提供高效的服务器，存储和数据中心硬件设计，以减少数据中心的环境影响。

这里的OCP2/OCP3连接器并不是一个标准的说法，只是这两种连接器用在了OCP2/OCP3的规范中，为方便理解，故描述成OCP2/OCP3连接器。连接器实际的名称分别为：61083 系列（OCP2）和SFF-TA-1002（OCP3)。 当然这两个也会根据不同高度、不同的PIN、公母座等分为很多细分种类，有兴趣的可以详细了解。具体长相如下图。

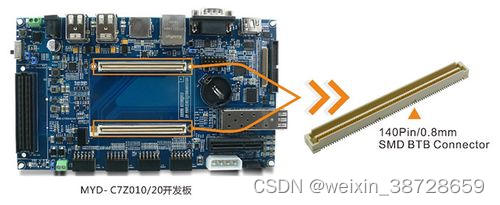

                               OCP2 连接器

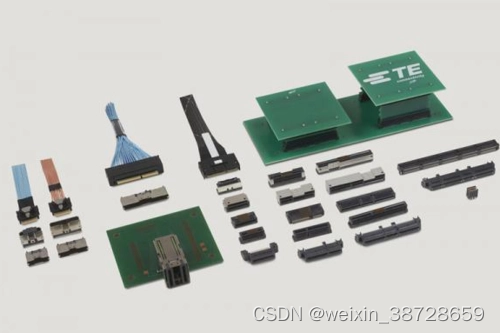

                                     OCP3 连接器

 OCP2连接器主要用于板对板的互连，连接器的最高支持速率是参照PCIe 3.0的速率。而OCP3连接器是一种外置插槽，可接不同类型的模块（如网卡、SSD、显卡、阵列卡等等），连接器支持到PCIe5.0标准，是服务器中现在和未来主要的连接器类型。

9. CPCI

    Compact PCI（Compact Peripheral Component Interconnect）简称CPCI，中文又称紧凑型PCI，是一种总线标准。CPCI接口具有高可靠性、高密度等优点，广泛用于通讯、网络、实时系统控制、自动化等高可靠度、可长期使用的应用领域。CPCI接口由于带宽相较其它高速连接器，并不是太高，但实现千兆速率还是可以满足。

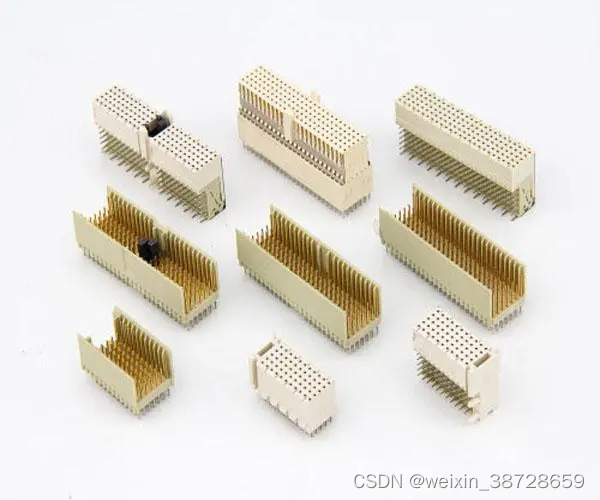

CPCI 2mmH.M.连接器是按IEC61076-4-101设计，共有11种基本规格：A型、B型、AB型、C型、D型、E型、DE型、F型、L型、M型和N型。



10. M8/M12

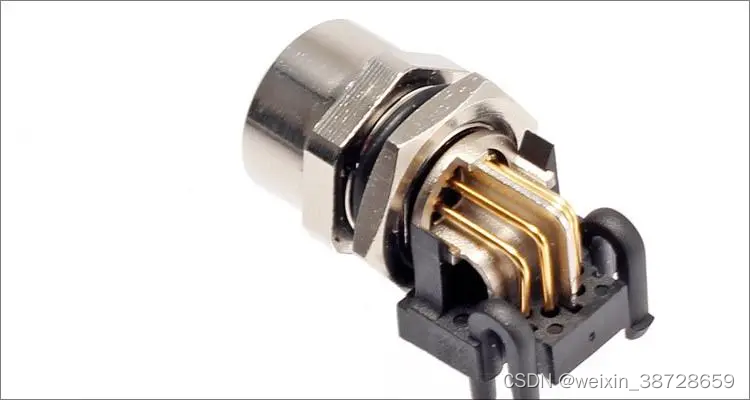

M12圆形连接器，是符合欧盟标准的高水准连接器，具有高信号完整性和极佳的性能。用于工业自动化和其它需要紧凑、坚固、可靠电源、信号和数据连接的恶劣环境应用。是工业市场上最常见的指定连接器之一。M12标准化为IEC-61076-2-101. M12可以处理高达10Gb/s的带宽需求，相当于万兆以太网的速率。优点很多，但成本高。可以根据实际需要进行选择。

M8是8毫米的直径 M12是12毫米直径，M8与M12的 螺纹规格不同，螺纹的间距不同，M8的针数有3针、4针，孔数有3孔、4孔；M12连接器的针数有4 针、5针、8针 12针，孔数有4孔、5孔、8孔 12孔。应用场景一样。

11. USB/thunderbolt/HDMI/DP

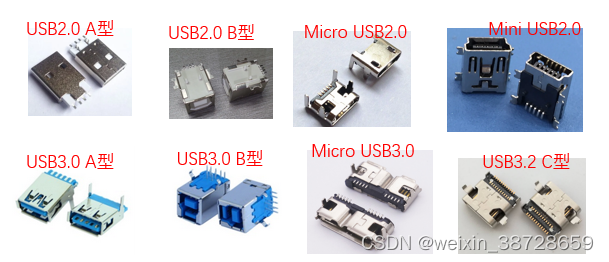

   USB接口都比较熟悉，是Universal Serial Bus （通用串行总线）的缩写，也是一种输入输出接口的技术规范。按接口外型常有的可分为A型、B型、C型、micro USB、miniUSB等（thunderbolt接口与TYPE C外形、定义也一致，但传输的速率不一样。）

   USB 按速率分USB1.1（12Mb/s)、USB2.0（480Mb/s）、USB3.0（5Gb/s）、USB3.1（10Gb/s）、USB3.2（X2），USB4.0（基于thunderbold协议）。USB最新的命名规范中将USB3.0/3.1/3.2 统一称为USB3.2，用Gen做区分，分别为USB3.2 Gen 1，USB3.2 Gen2, USB3.2 Gen2x2。

   USB接口支持热插拔、携带方便、标准统一、可连接多个设备等优点，被广泛应用于所用PC、服务器、工控等计算机平台，还有各种便携式移动设备等。并扩展到电视、游戏、摄影等各种应用场景，可以说无处不在。



   HDMI与DP均为视频/显示接口。 HDMI是High Definition Multimedia Interface（高清多媒体接口的缩写）。 DP是Display port(显示端口)的缩写。 HDMI主要是取代模拟信号影音接口如SCAR或RCA等，而DP主要是取代传统的VGA、DVI和LVDS接口。

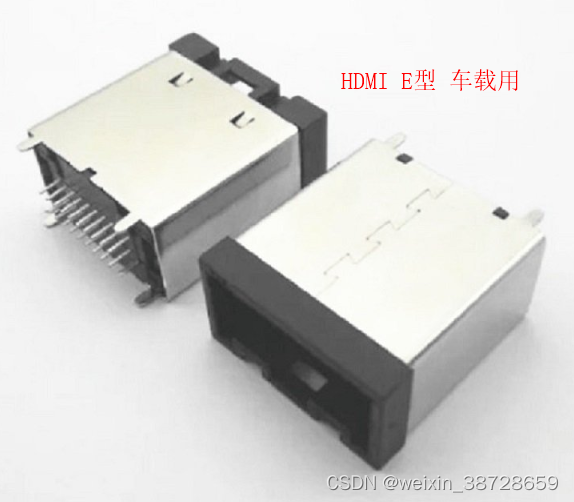

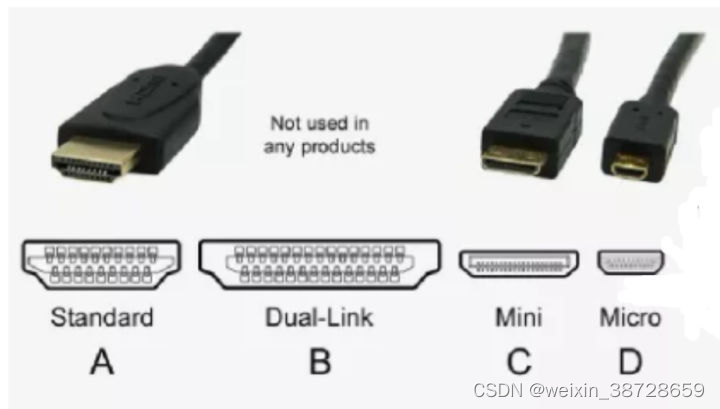

  HDMI分为1.1/1.2、1.3、1.4、2.0、2.1等版本，现最高支持到48Gbps. 连接器也分为了A、B、C、D、E 5种类型，不同类型作用各不相同，用户群体也不同。

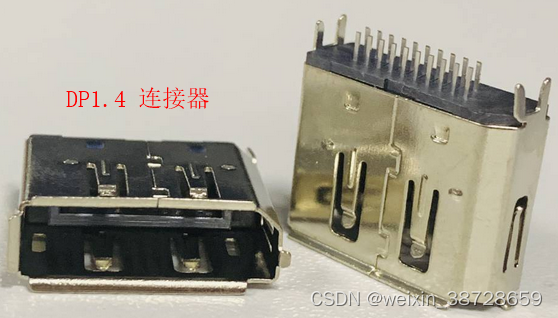

  DP也是分为了几个版本，现已更新至DP2.0，最高速率高达80Gbps,是DP1.4 是2.5倍，是HDMI的1.6倍。









小结：

   以上2篇将服务器及周边所用到高速连接器做了一些汇总，简要介绍了它们的一些基本特性和用途，由于在一些高速产品中根据传输信号的带宽和速率经常会需要选择不同的高速连接器，特别是没有标准可选的时候（如主副板、各模块间），还有因结构，尺寸的因素，对应的高速连接器不足以选择的时候，这些高速连接器可以做一些选择上的参考。比如在传输PCIe信号时，常规的PCIe 连接器无法满足结构或组装要求，就可以选择如oculink或slimlink这类，（或者lane数不多的话，也可考虑USB、HDMI等连接器。）
