展锐UDX710：GPIO电源域的配置方法

已于 2022-03-21 14:26:14 修改
阅读量5.6k 收藏 3
点赞数 1
分类专栏： Linux驱动/应用开发 文章标签： linux 物联网 驱动开发
于 2022-03-15 14:49:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38815609/article/details/123502284
版权
本文介绍了如何在展锐UDX710平台上通过uBoot和Kernel阶段调整电源域电压来控制GPIO的工作电压。在uBoot阶段，涉及`ldo_sleep.c`和`regulator_init.c`文件的修改；而在Kernel阶段，通过`sc2730.dtsi`和`orca.dtsi`设备树文件设定电压范围。需要注意，Kernel阶段的配置会覆盖uBoot阶段的设置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

平台可通过调整电源域电压来控制GPIO的最大电压，但不能调整单个GPIO的最大电压

uBoot阶段使能电源域：
source/bsp/u-boot15_orca/board/spreadtrum/udx710_4h10_nse/ldo_sleep.c
在这里插入图片描述

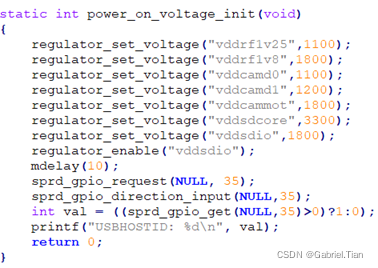

uBoot阶段配置电源域电压：
source/bsp/u-boot15_orca/board/spread rum/udx710_4h10_nse/regulator_init.c
在这里插入图片描述
Kernel阶段配置电源域电压范围：
source/kernel/kernel4.14_orca/arch/arm64/boot/dts/sprd/sc2730.dtsi
在这里插入图片描述
Kernel阶段配置
