一、电源域配置

在烧录kernel之前需要修改电源域，主控电源域的IO电平要与对接外设芯片的IO电平匹配，还要注意软件的电压配置要跟硬件的电压一致，否则，最坏的情况可能会导致IO的损坏。以下是修改电源域操作步骤：

1.1 内核dts文件

根据板型可知，需要修改的dts配置文件位于：
android11/kernel/arch/arm64/boot/dts/rockchip/rk3568-evb.dtsi

1.2 dts修改

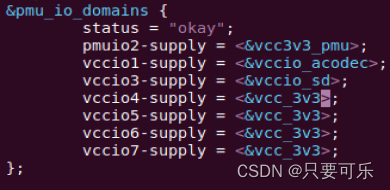

修改内核dts的电源域配置节点pmu_io_domains，其中android11默认的内核dts的电源域配置如下：
示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

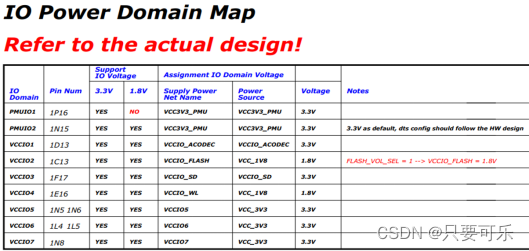

查看硬件原理图确认电源域的配置如下图所示:

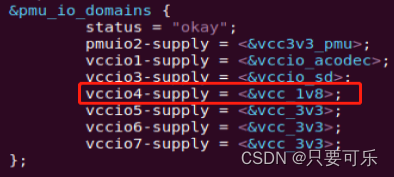

由电源配置可知，只需把VCCIO4电源域为3V3该为1V8即可。

注意：
pmuio0、pmuio1为固定电平电源域，软件不可配置；VCCIO2软件不需要配置，但是其硬件供电电压与FLASH_VOL_SEL状态需保持一致：当VCCIO2供电是1.8V，则FLASH_VOL_SEL管脚必须保持为高电平；当VCCIO2供电是3.3V，则FLASH_VOL_SEL管脚必须保持为低电平；其他几路电源域（pmuio2和VCCIO[3:7]），参考上述VCCIO1的方式配置即可。

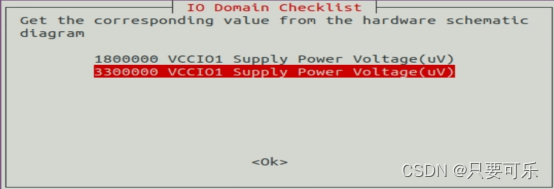

3566 kernel编译弹出IO-Domain确认对话框:

弹出这个对话框目的是检查实际硬件原理图和软件dts的IO电压是否匹配，需要根据硬件原理图的实际设计电压来选择（对话框中选择的值不会保存到dts中，dts需要手动去修改），这**个很重要，请务必确认！**如果IO电压配置不正确，将会导致芯片IO烧坏。
当你确认IO电压后这个对话框就不会再弹出（输入值和dts配置的值相同），如果dts名字或者dts里面的io-domian发生变化，则会继续弹出重新进行确认。

至此电源域的修改完成。
