g_zero 代码分析

g_zero 代码分析

g_zero.ko是USB Device端代码的一个驱动，具备两个功能：loopback和sourcesink，使用bulk的端点进行传输，作者写这个驱动的目的是用来测试UDC驱动的，但我们也可以在这个驱动的基础进行修改，以实现一些我们自己的功能，比如生成字符设备，提供ioctl接口、mmap接口等，以实现与host端的主动发起交互。

当前内核版本linux-4.9.37。

usb_f_ss_lb.ko模块

这个模块包含两个function，分别是f_sourcesink和f_loopback，接下来就从初始化的部分分别看这两个代码。

f_sourcesink.c

初始化模块

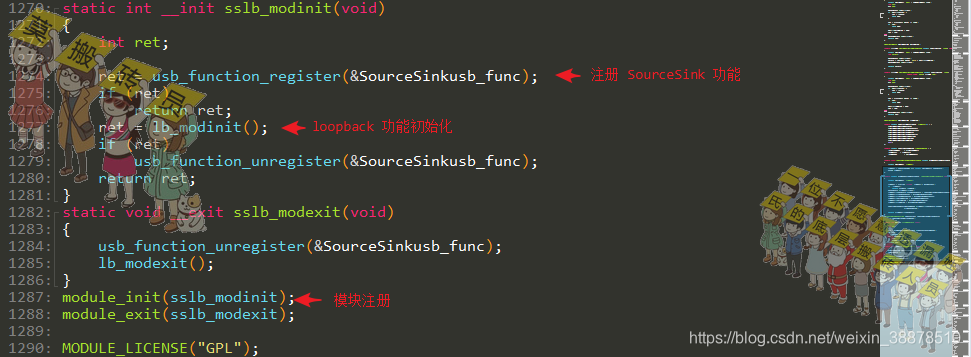

先看一下模块初始化的部分，注册一个SourceSink功能，如果成功，再调用lb_modinit()进行loopback功能的初始化。

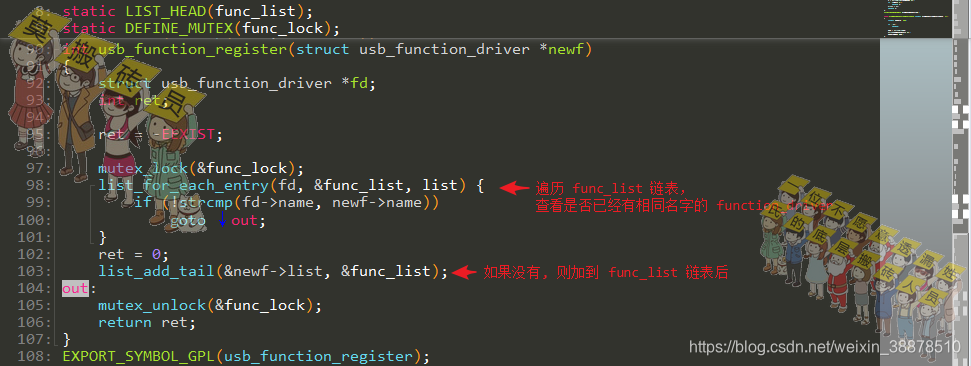

注册的过程也相当简单，usb_function_register()函数判断一下是否以及注册，没有注册的话就加到链表后，就表面注册成功了。

声明USB功能

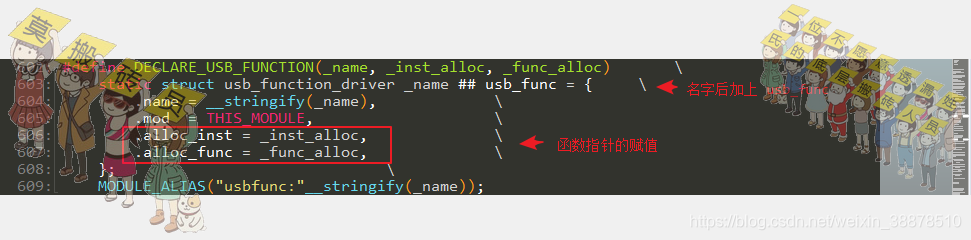

初始化过程使用到的SourceSinkusb_func是在下图所在的DECLARE_USB_FUNCTION()定义的，同时指定了实例申请和功能申请的函数。

声明的过程也是比较简单，就是一个赋值的宏：

struce f_ss_opts结构体值得关注的目前只有里面的功能实例：

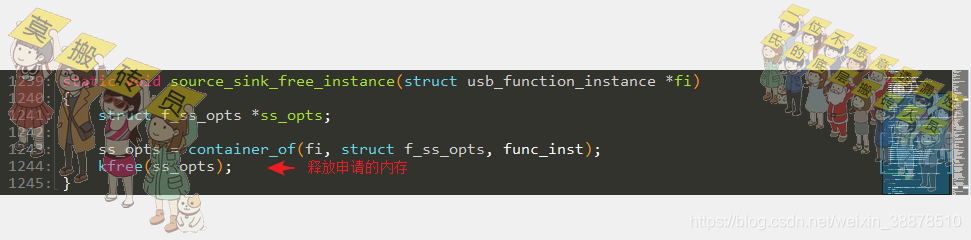

看一下source_sink_free_instance()的过程，就是释放申请的struct f_ss_opts内存。

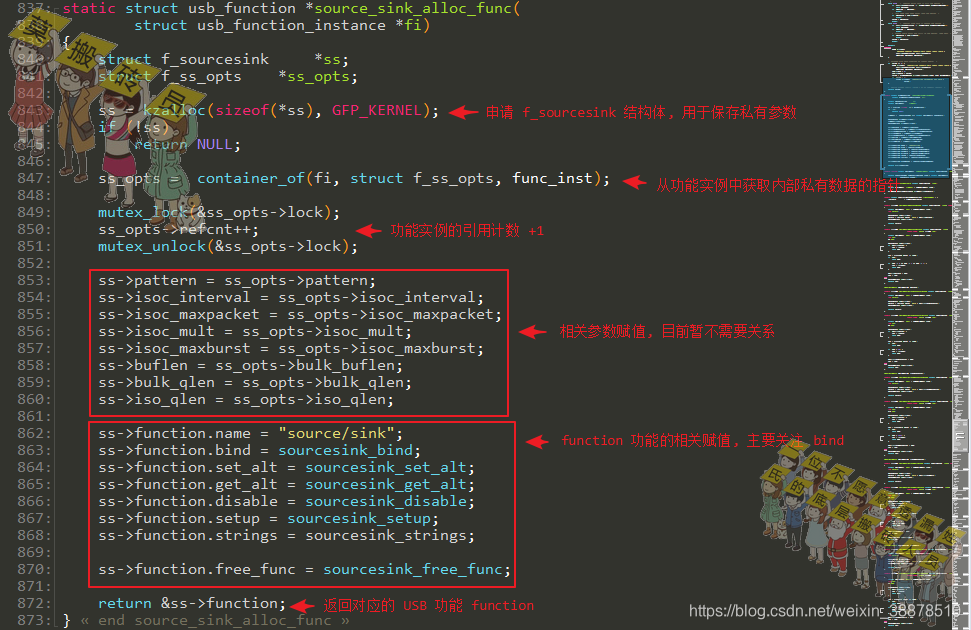

再回过头看一下source_sink_alloc_func()函数，里面主要关注的是一个function的赋值过程。

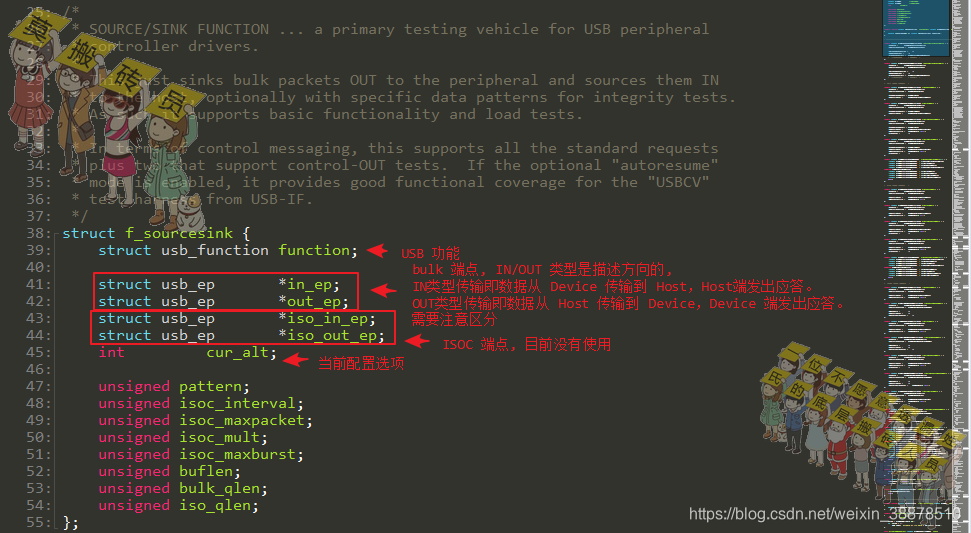

再看一下里面的struce f_sourcesink结构体，里面其实主要注意的是IN/OUT类型的端点描述。

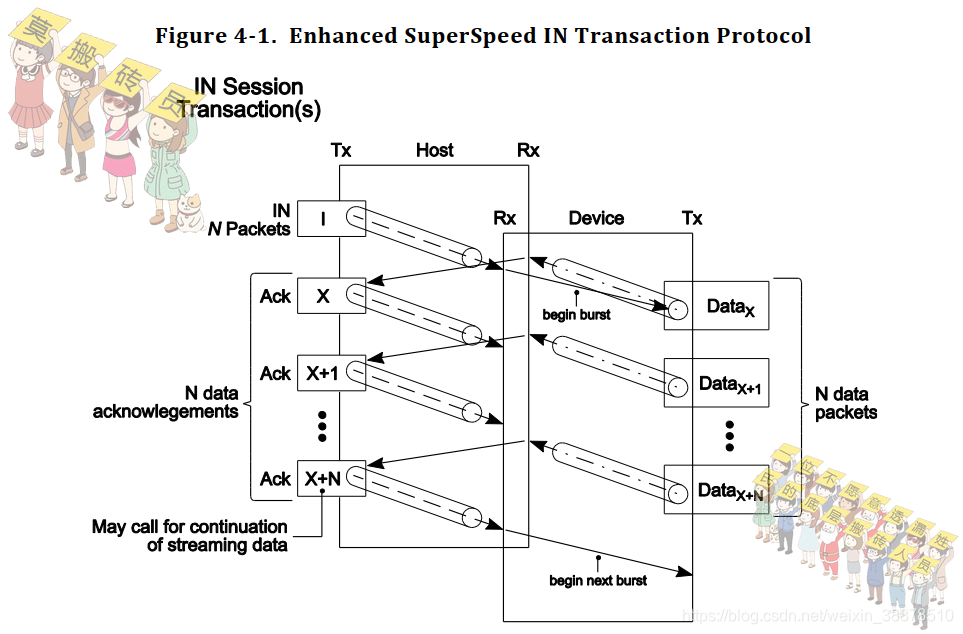

IN类型传输即数据从 Device 传输到 Host，Host端发出应答。

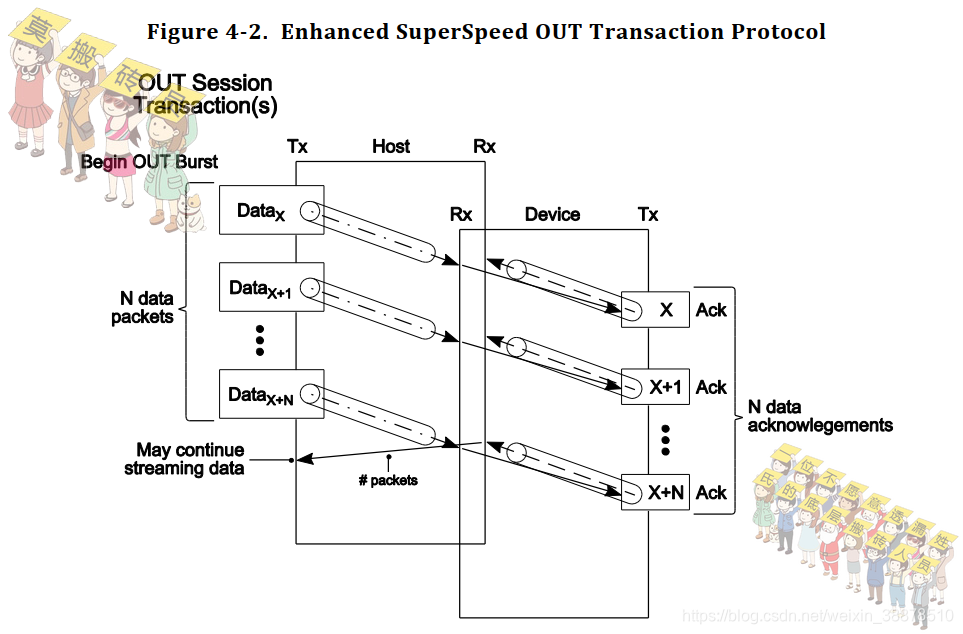

OUT类型传输即数据从 Host 传输到 Device，Device 端发出应答。

如果需要实现自己的字符设备，那么就要注意了，对于Device端，Device端从用户空间写数据到内核空间，然后驱动通过IN端点发送出去给Host；内核通过OUT端点，从Host端读到数据后，再拷贝到用户空间，即用户空间的一个读过程。这个与Host代码是有区别的，只要搞清楚这个IN/OUT方向的描述即可。

如下图所示：

function之setup

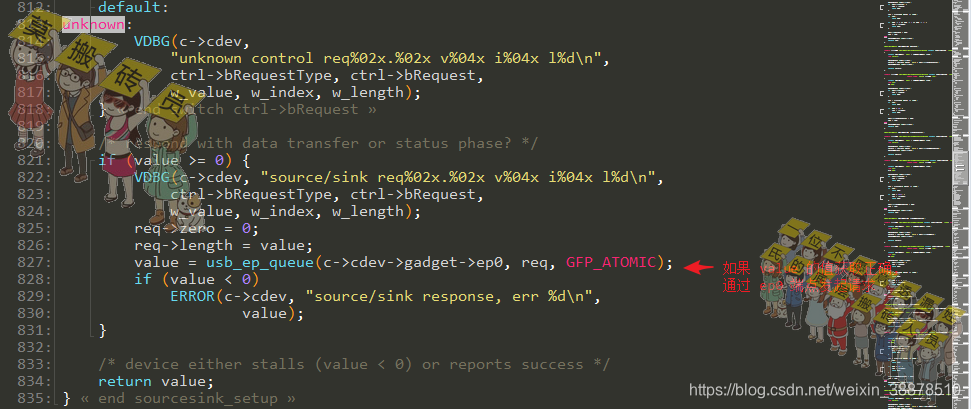

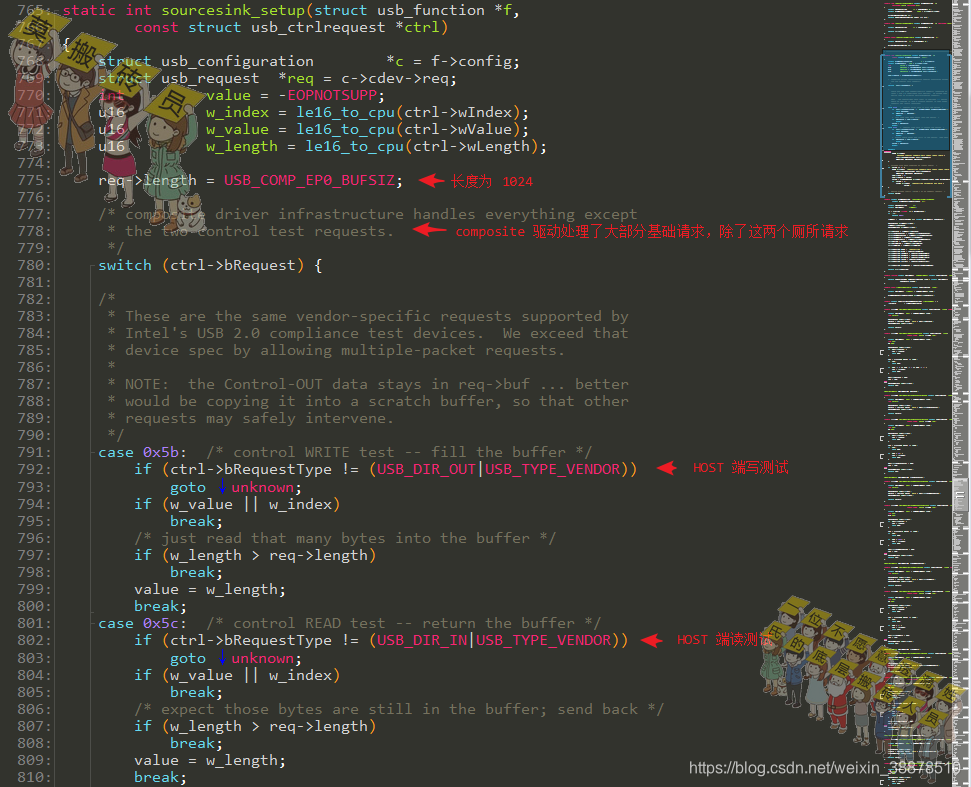

其实setup的内容大部分都由libcomposite.ko模块进行了处理了，这里就剩下两个测试的请求，最后通过ep0端点发起请求，高速Host端结果即可。关于setup的过程还需要对比一下USB协议，这里就暂时先略过了。

function之bind

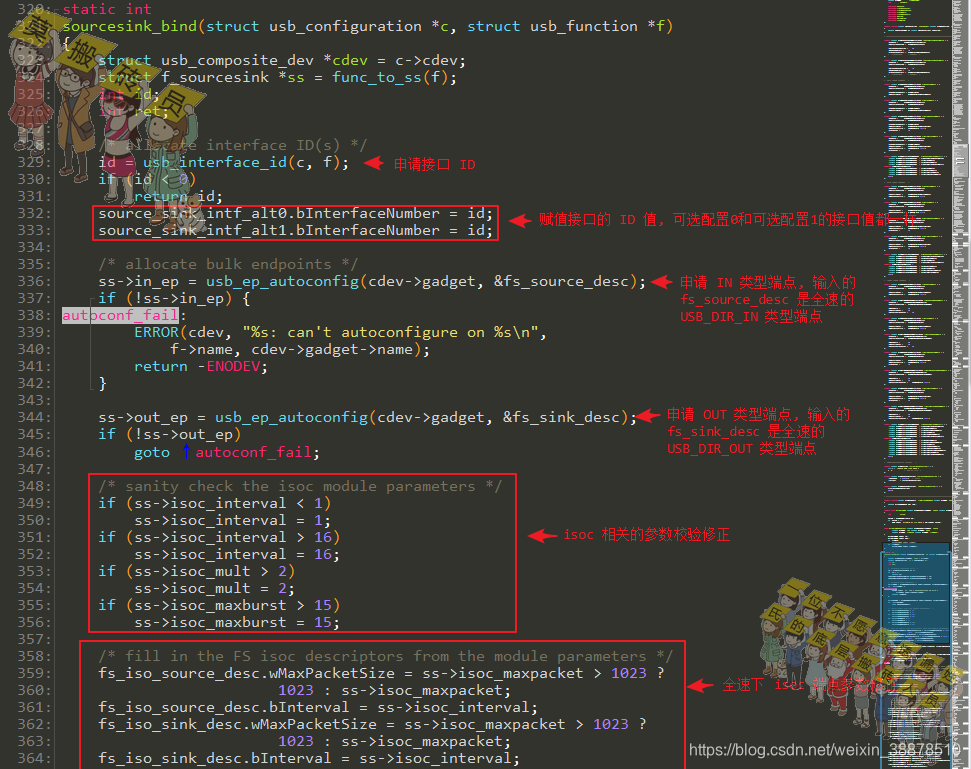

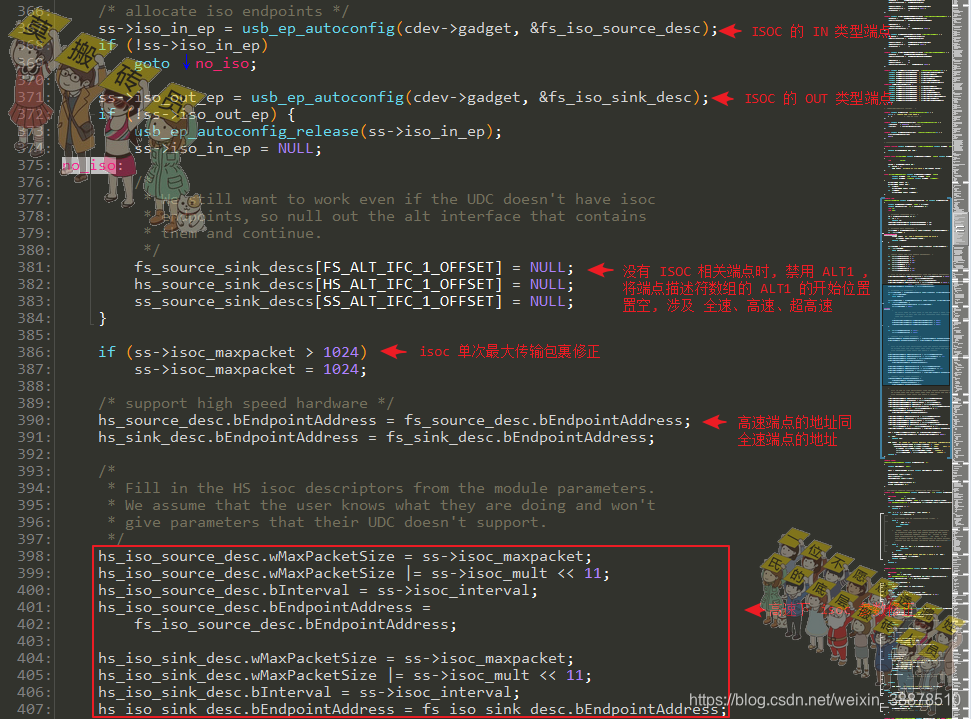

sourcesink_bind()对两个配置的接口ID进行赋值，申请端点后，分别对全速、高速、超高速的端点参数进行修正，最后将端点描述符赋给function。

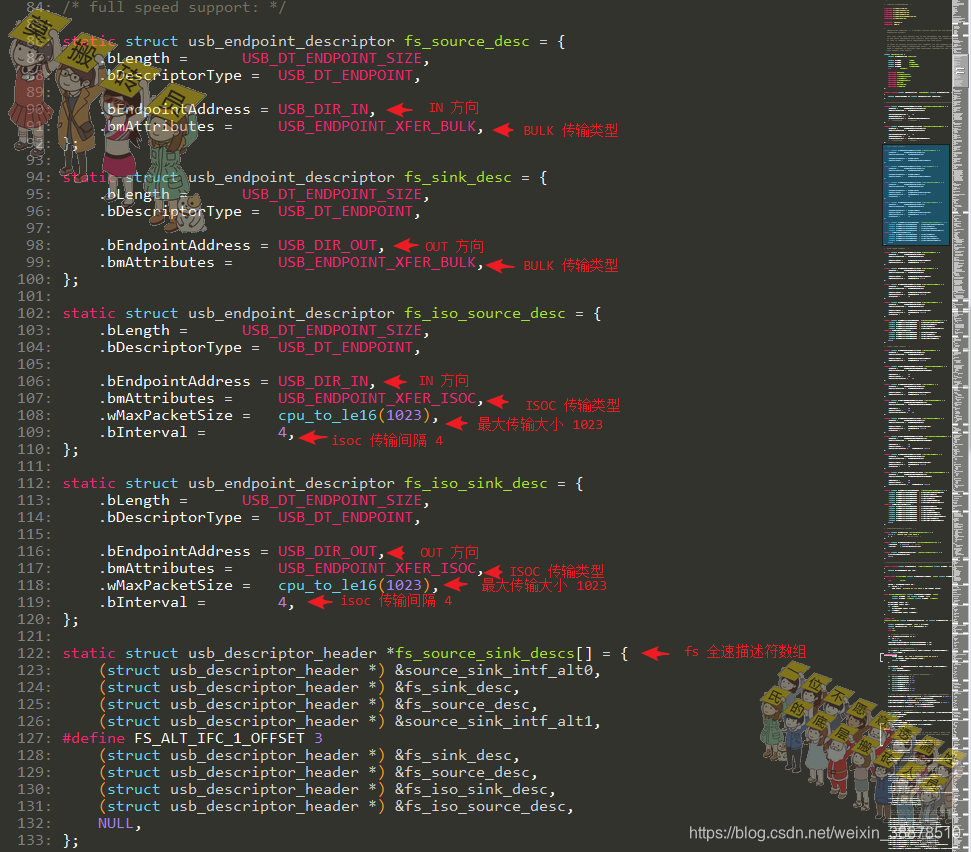

看一下全速下的描述符：

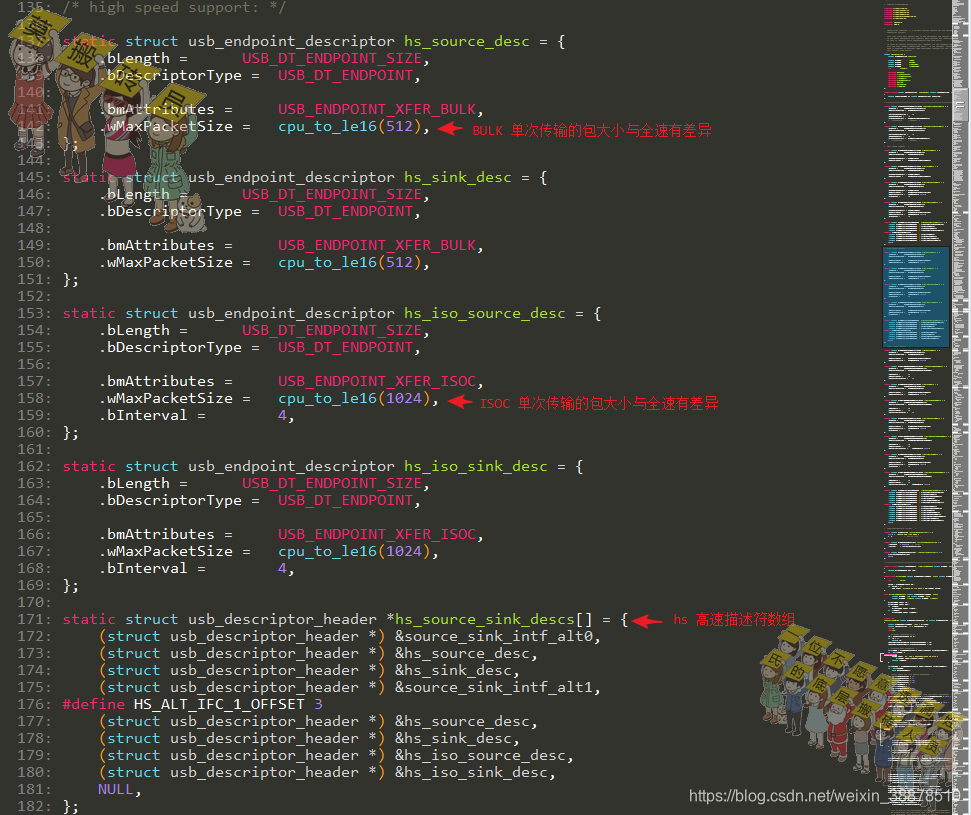

高速描述符：与全速描述符有些差异，BULK端点限定了最多传输大小512字节，ISOC端点最大传输大小限定为1024字节，为什么端点没有了传输描述方向的，我猜想应该是bind过程中端点赋值了之后可以省略这个过程，而全速端点在申请时必须附带上方向。

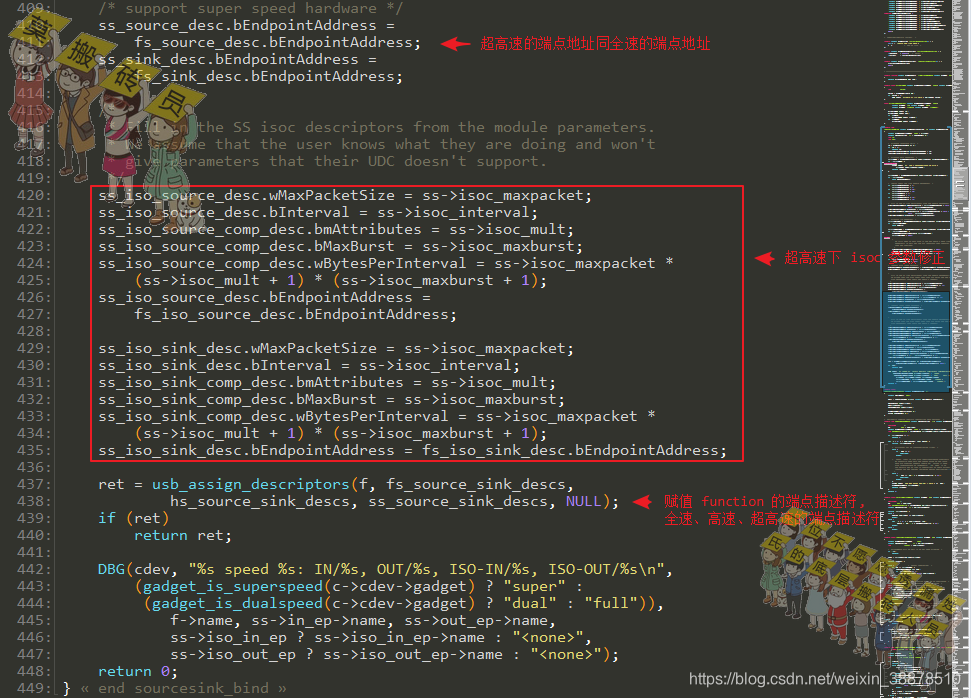

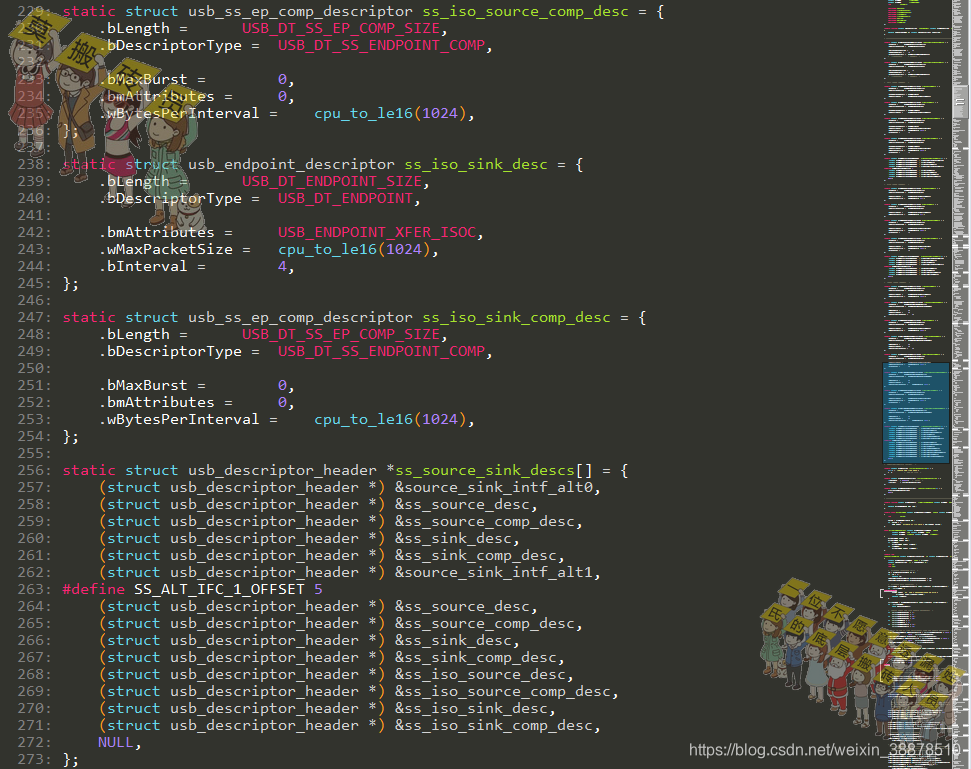

超高速描述符：与高速与全速不同，除了BULK端点限制变为１０２４字节，每一个端点过后还多了一个usb_ss_ep_comp_descriptor结构体的描述。

function之get_alt, set_alt, disable

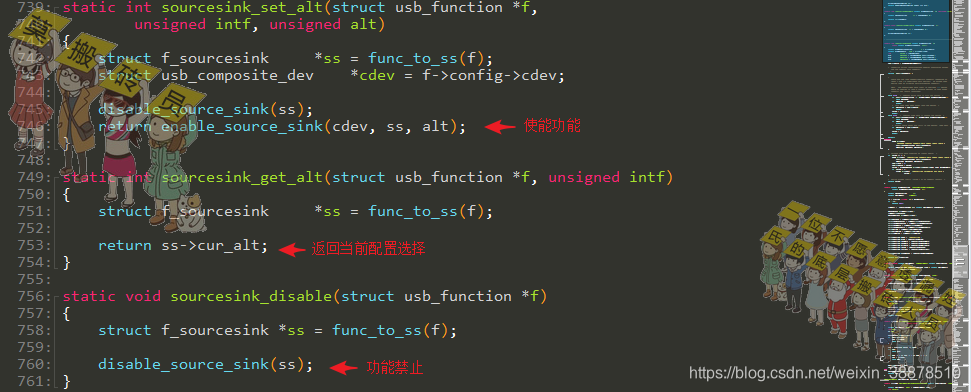

这三个函数比较简短，放在一起介绍。sourcesink_get_alt()函数返回当前的配置选择，上面bind的时候以及端点描述符数组里面都可以看到有两个配置，但一般默认情况是配置0，而配置1是需要有isoc相关端点的。sourcesink_set_alt()自然就是用来选择不同的配置的。sourcesink_disable()用于失能相关的功能，把端点disable之后就无法进行传输了。

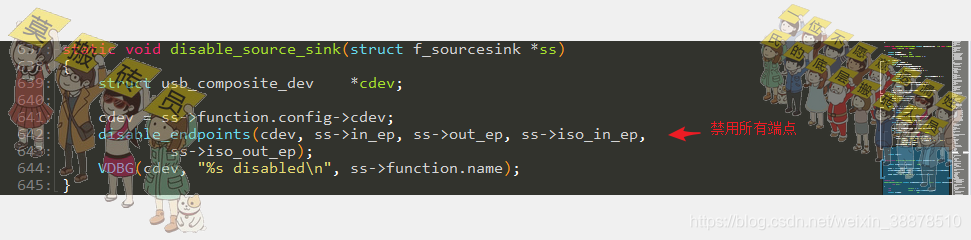

看一下disable_source_sink()函数，就是禁用所有的端点。

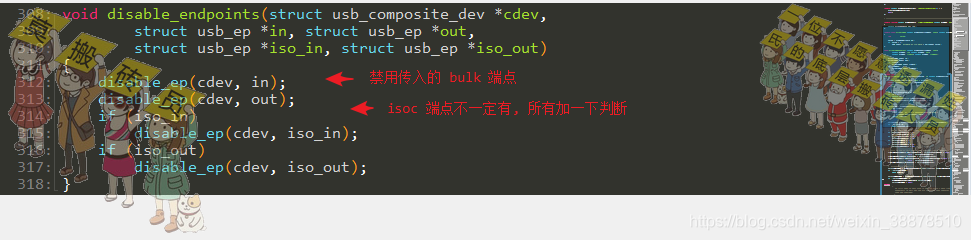

disable_endpoints()就是对传入的参数进行了一下判断，继续调用disable_ep()。

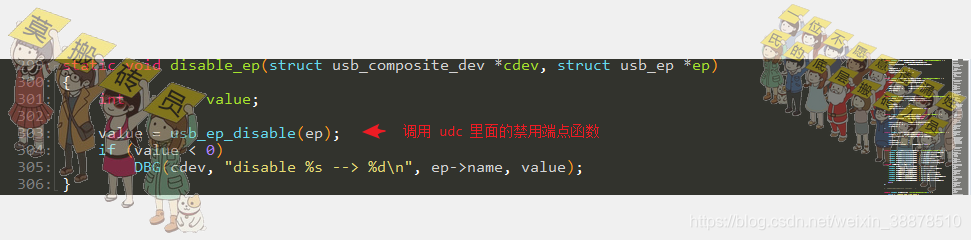

disable_ep()则是调用标准的udc的core里面提供的接口，禁用单个端点。

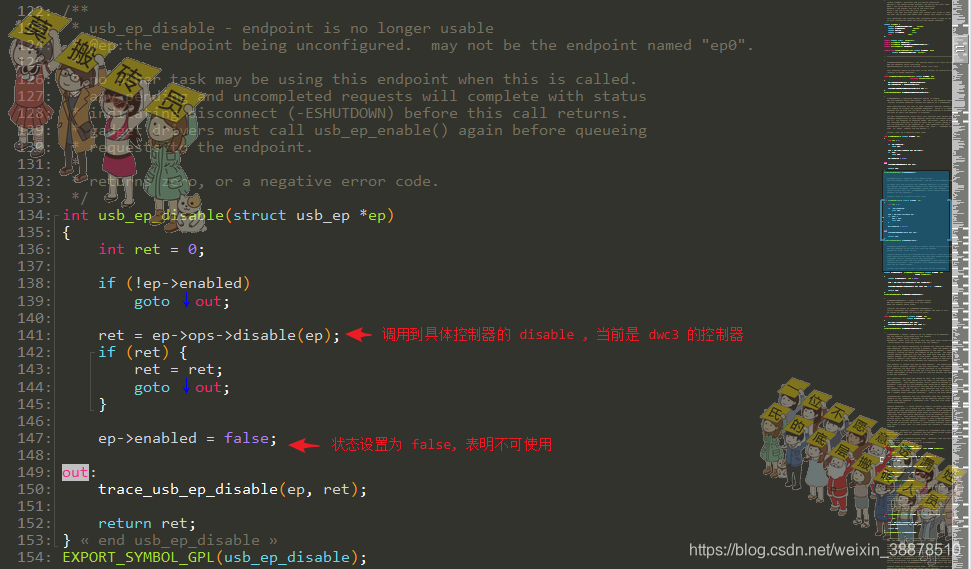

而udc提供的标准接口，最后会执行对应的控制器的代码，当前控制器是dwc3，暂不展开。

使能端点

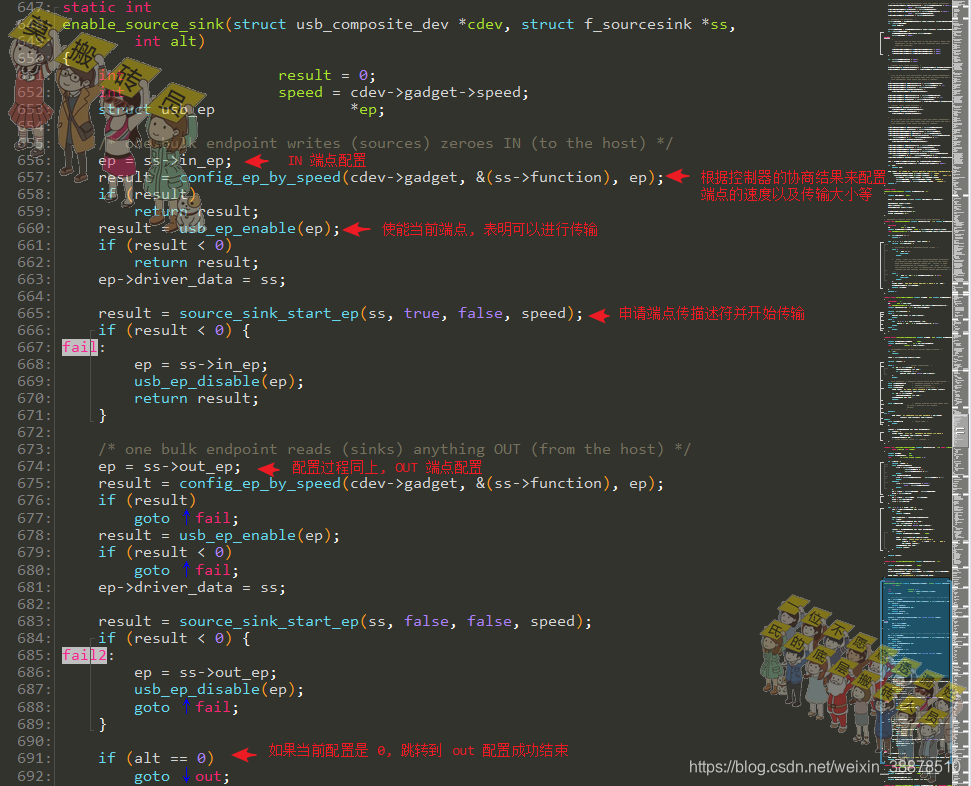

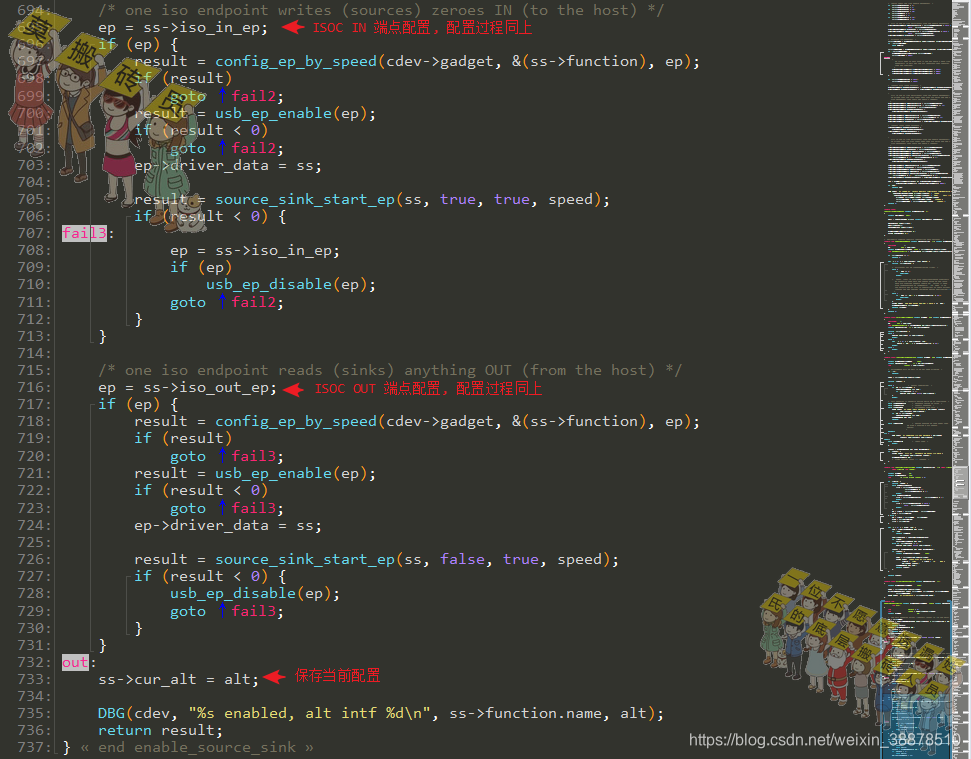

然后看一下在set_alt中用到的enable_source_sink()函数，根据控制器最后协商的结果来配置IN/OUT端点，以及ISOC的两个端点（如果配置是1的话）的速度以及传输大小等数据，并调用source_sink_start_ep()来申请端点描述符，发起传输等。

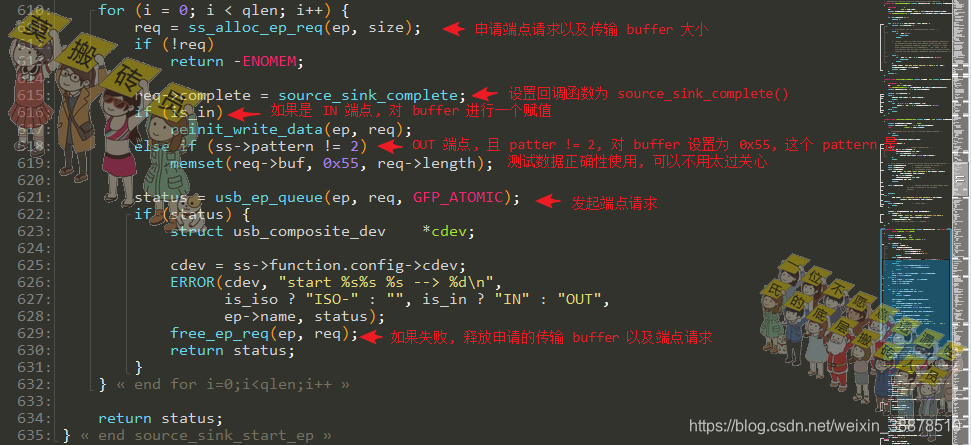

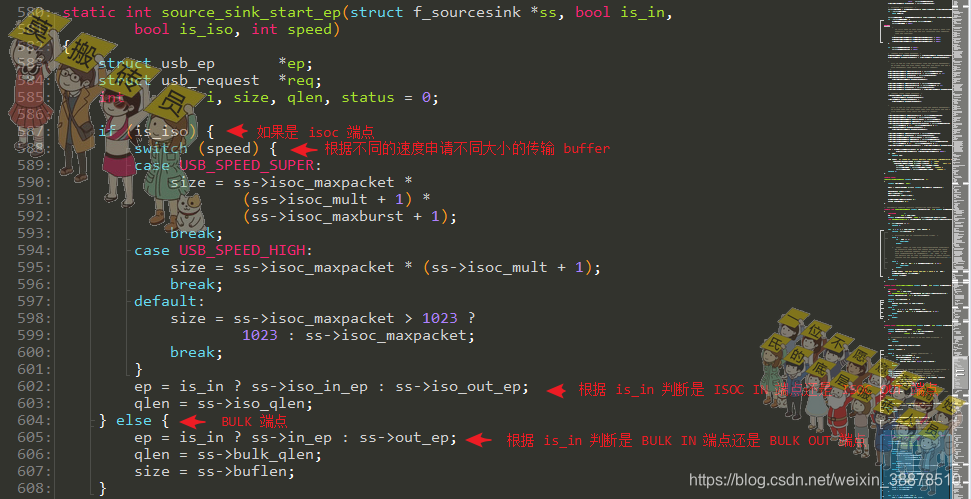

看一下source_sink_start_ep()的过程，根据不同的端点类型申请设置不同的传输大小，并申请端点传输请求以及传输buffer大小，设置回调函数并发起请求。至于里面的pattern，是里面用来测试的，自己修改代码或者编写代码时可以不用管这个。如果是想要实现自己的字符设备，这个source_sink_start_ep()的过程可以省略掉。

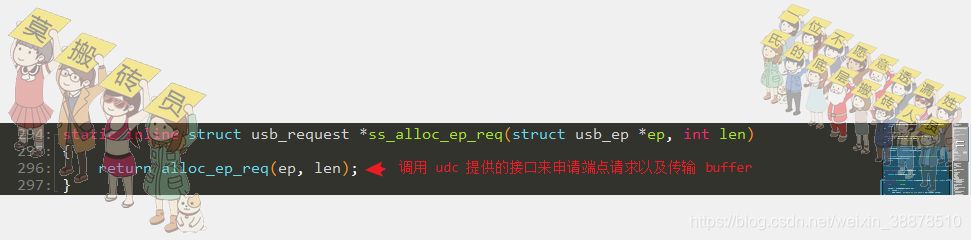

ss_alloc_ep_req()就是封装了一下udc的标准接口。

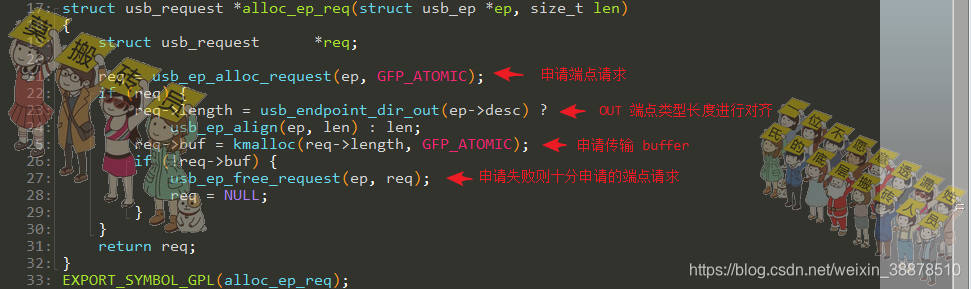

alloc_ep_req()申请端点请求以及传输的buffer，OUT端点传输长度需要进行对齐，否则Host端会报协议错误。usb_ep_alloc_request()最后也是调用dwc3里面的申请端点，这里就不展开了。如果是想在从端编写字符设备，并且将速度进行优化，那么申请内存的部分可以用mmap替代，这样也可以省略从用户空间拷贝的过程。

发起端点传输

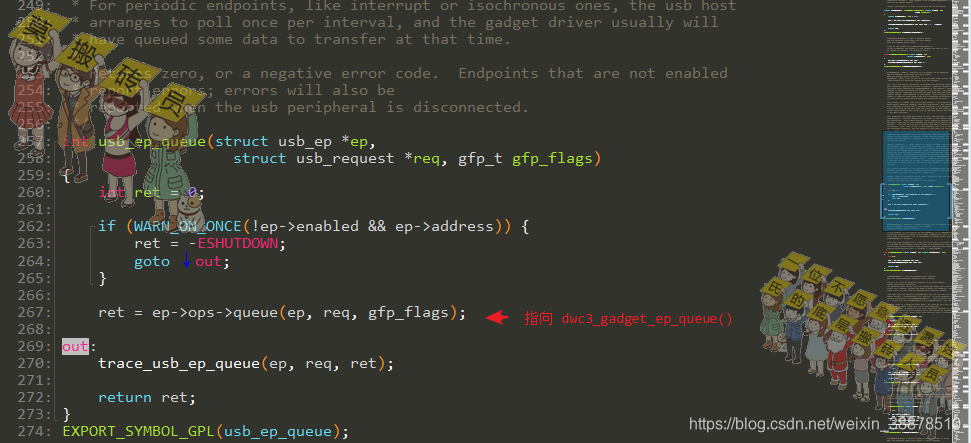

可以看到从端的发起传输是通过usb_ep_queue()函数来发起的，在使用dwc3控制器时，执行dwc3_gadget_ep_queue()函数，这个函数可以展开一下，里面有可以进行修改优化的过程。

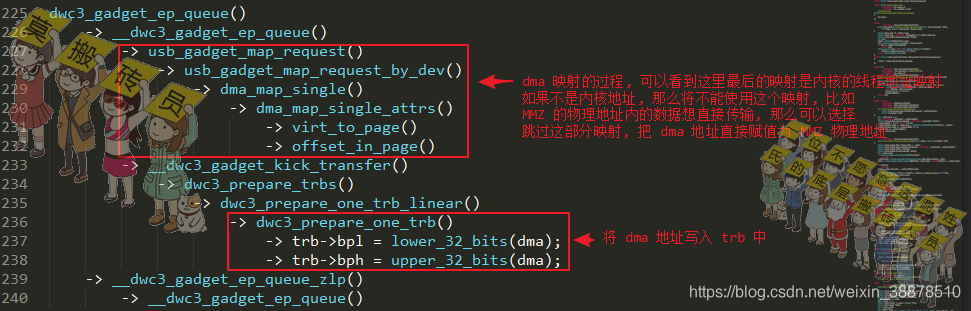

这里就简单地放一张图来描述一下，因为申请的内存是通过kmalloc申请过来的，所以直接线性映射后是可以得到物理地址的。而MMZ的内存不在内核管理，如果想要直接使用MMZ的物理内存，可以先使用ioremap映射到高端地址，再进行操作；或者想直接用USB传输的，可以直接把MMZ的物理地址交给USB控制器，也可以正常完成传输。

回调函数

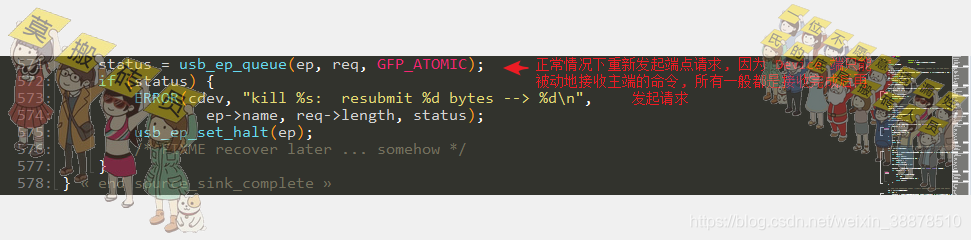

再看一下回调函数做了什么操作，主要就是一个完成之后里面再发起请求。

function之free

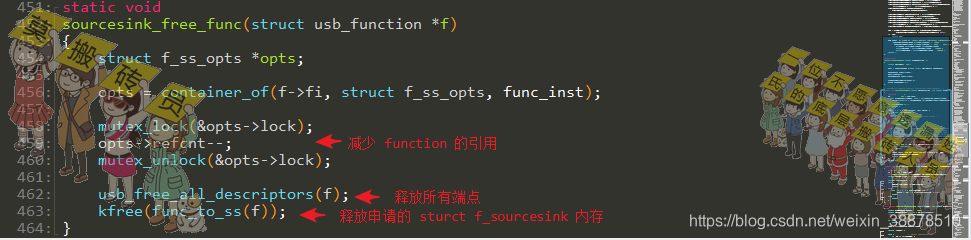

这个free的过程就是减少对应的function的实例引用，释放所有端点，以及申请的结构体内存。

f_loopback.c

经过上面的f_sourcesink.c的分析，其实大部分大同小异，这里就不花太多篇幅去描述了。

初始化模块

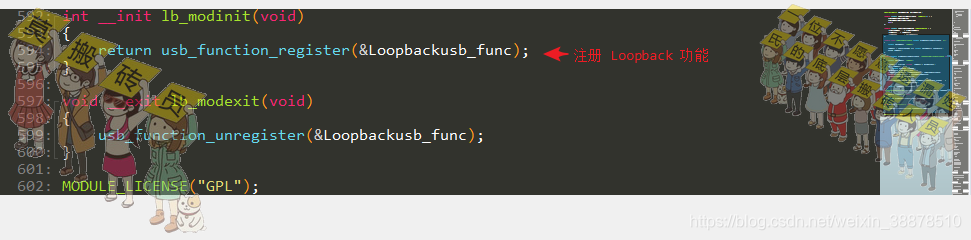

注册一个Loopback功能。

声明USB功能

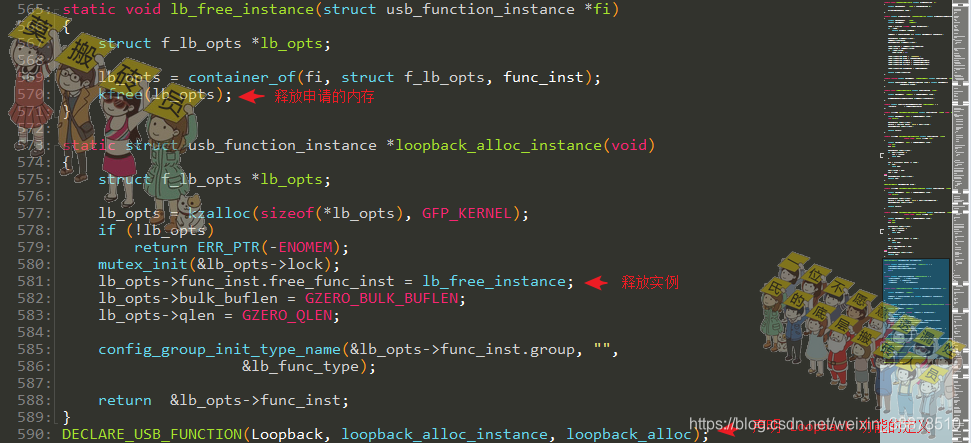

初始化过程使用到的Loopback_func是在下图所在的DECLARE_USB_FUNCTION()定义的，同时指定了实例申请和功能申请的函数。

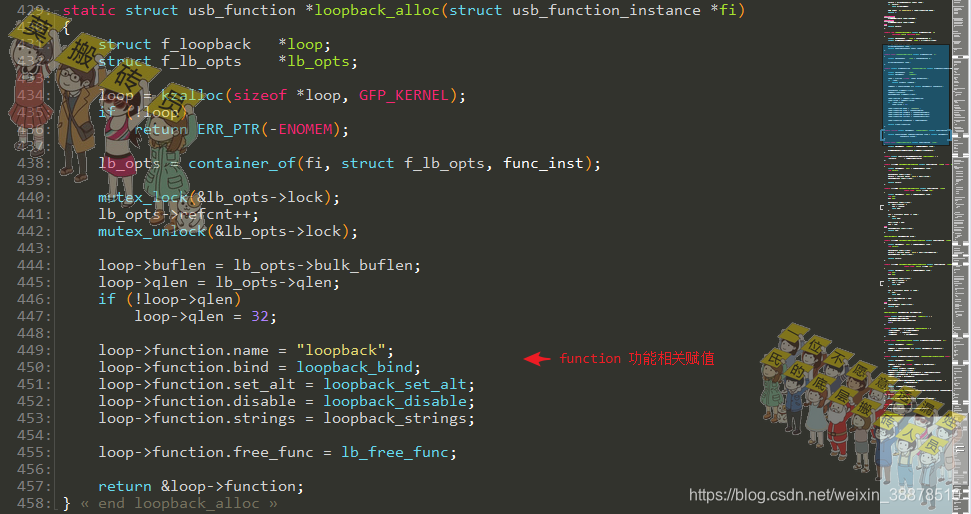

function的功能

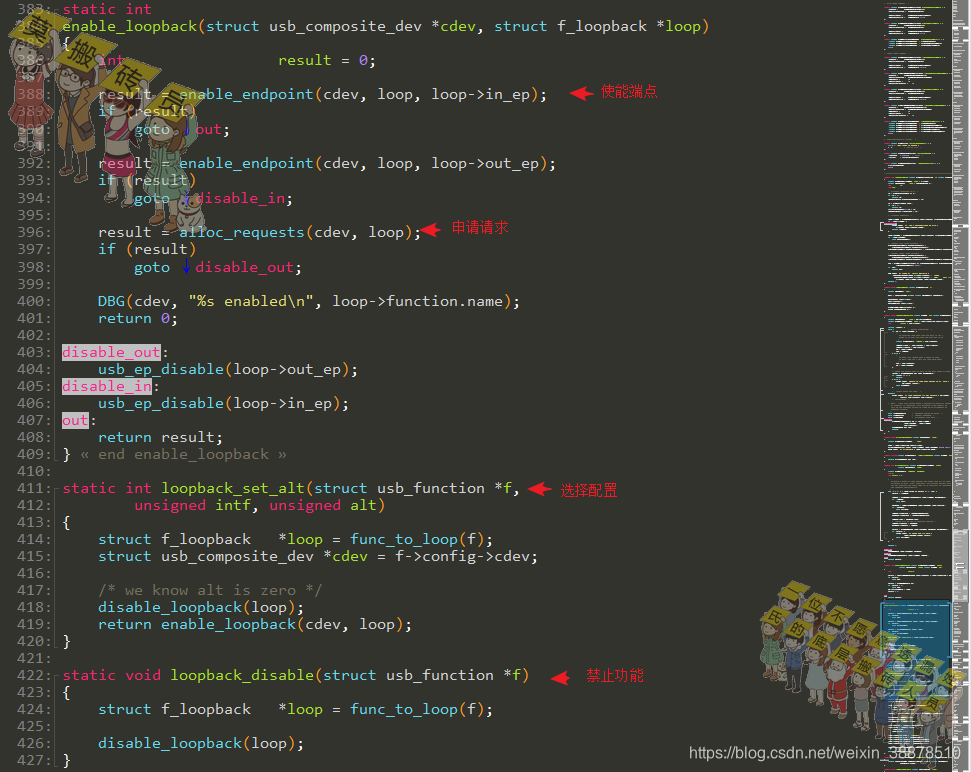

功能使能、禁止以及选项配置：

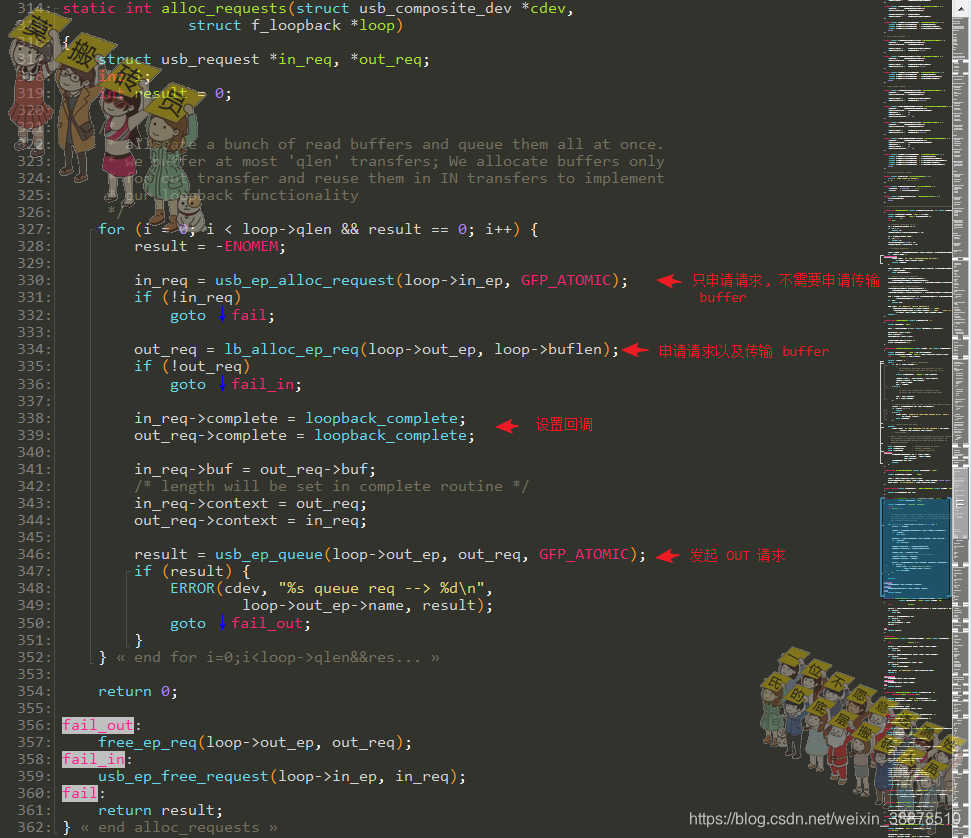

申请请求：

完成回调：

g_zero.ko 模块

g_zero模块是是属于Gadget 功能驱动层，本身具有两个function，分别是LOOPBACK function和SOURCESINK function。

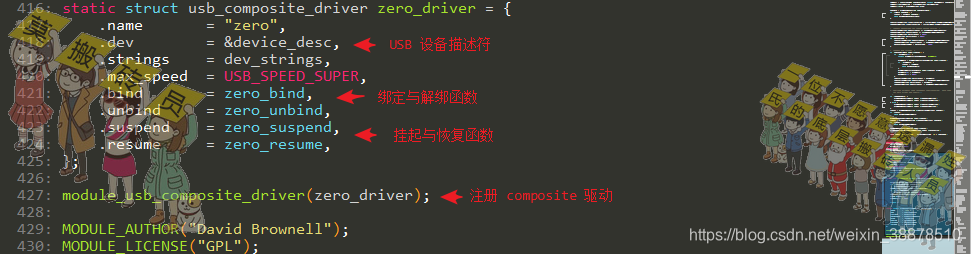

先看一些注册驱动的函数以及对应的zero_driver驱动结构体内容：

驱动注册

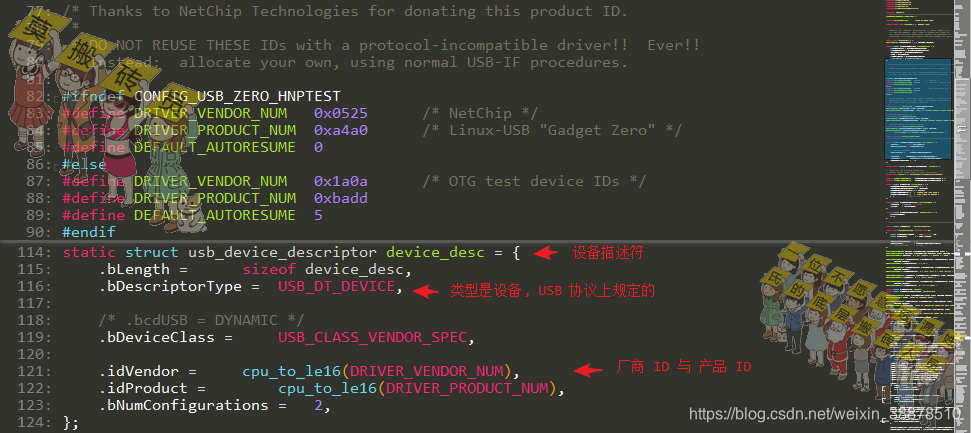

看一下设备描述符：

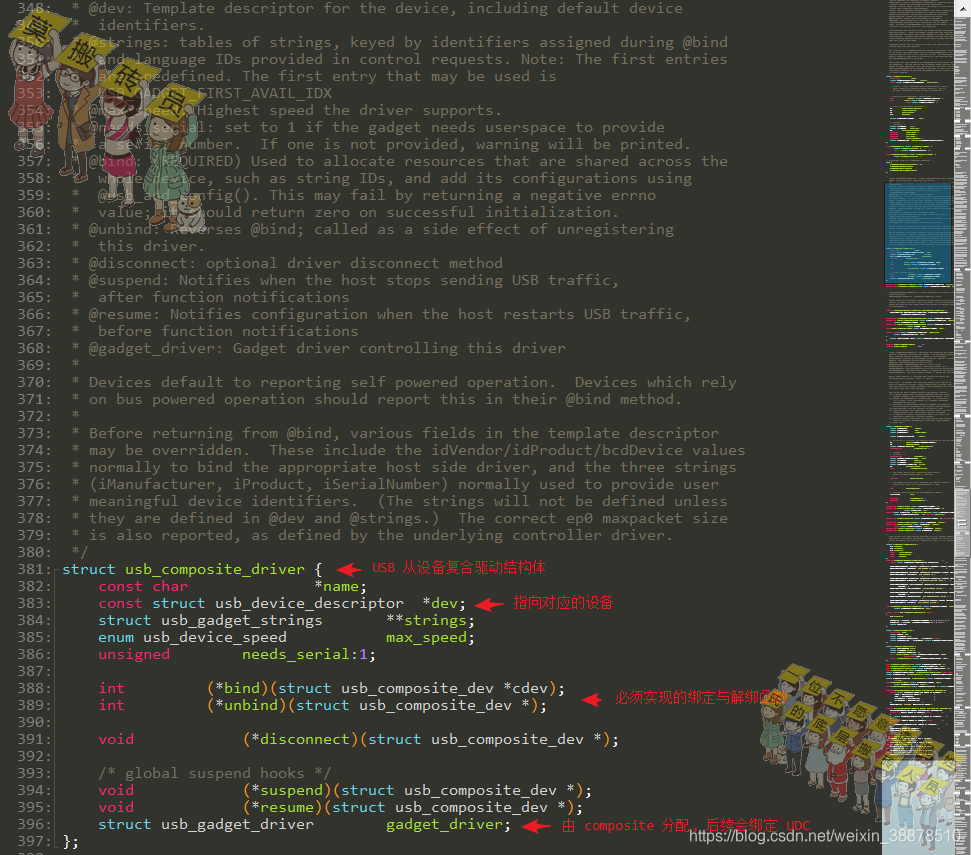

usb_composite_driver定义如下：

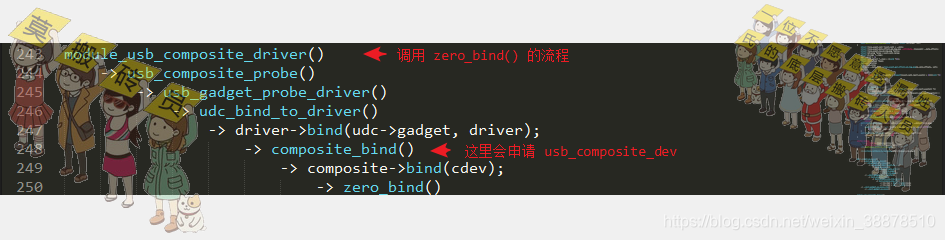

zero_driver的zero_bind()函数的被调用过程会经过如下步骤：

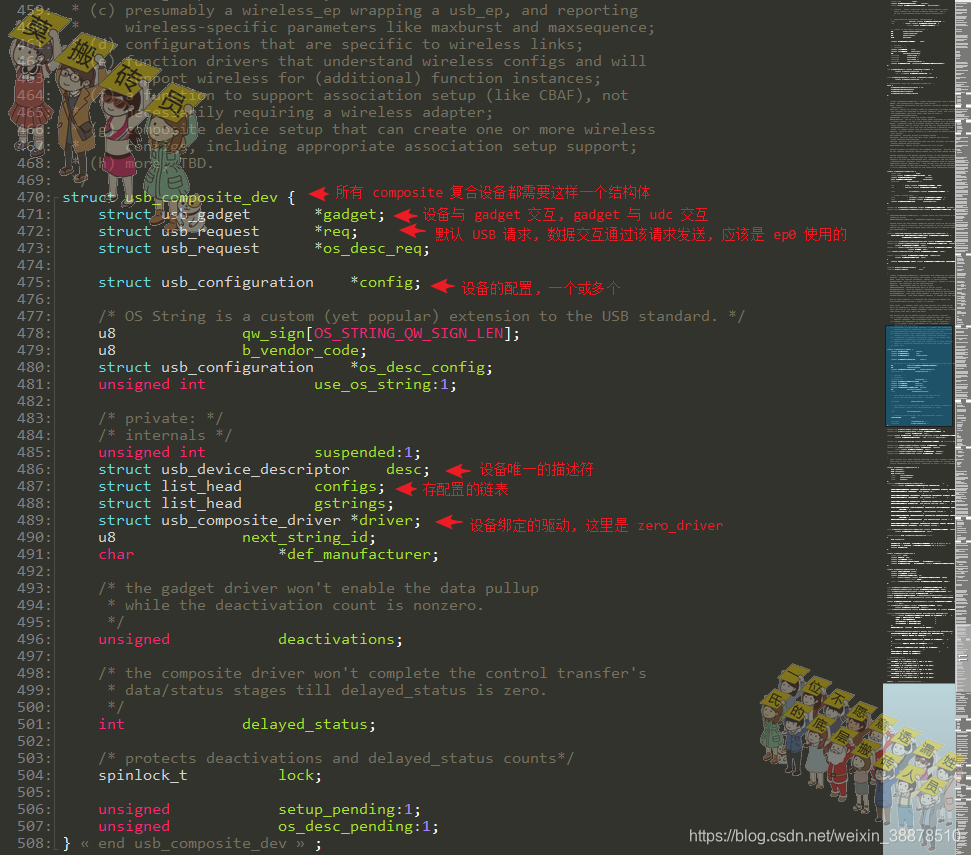

在composite_bind()里面会申请一个usb_composite_dev结构体，用于保存设备的相关信息：

设备绑定

在进到zero_bind()函数里面仔细看一下做了哪些事情。

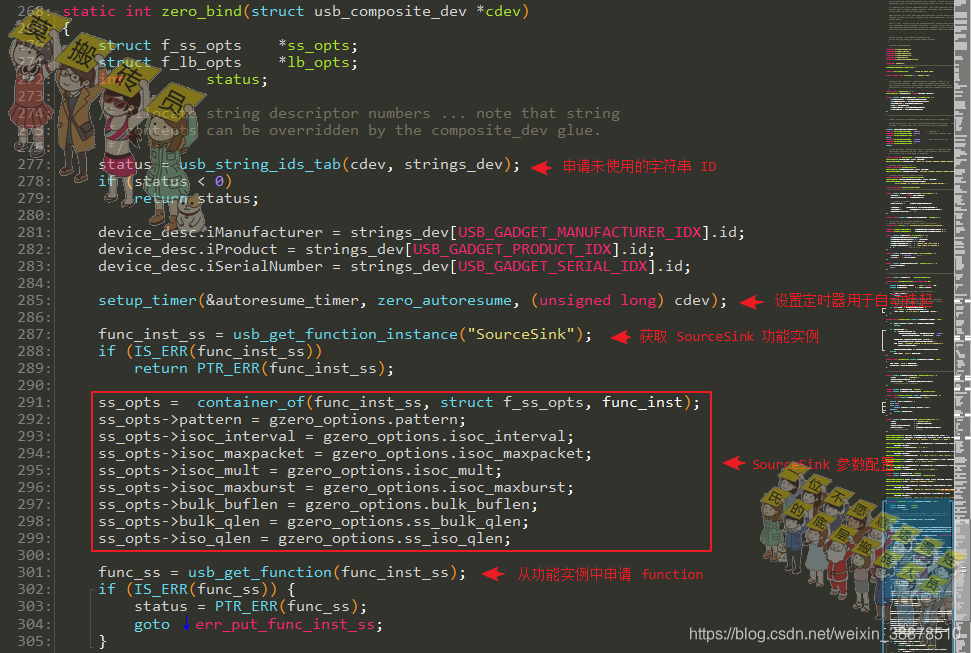

1- 设置定时器用于自动挂起，获取 SourceSink 功能实例，设置 SourceSink 参数，从 SourceSink 实例中申请 function。

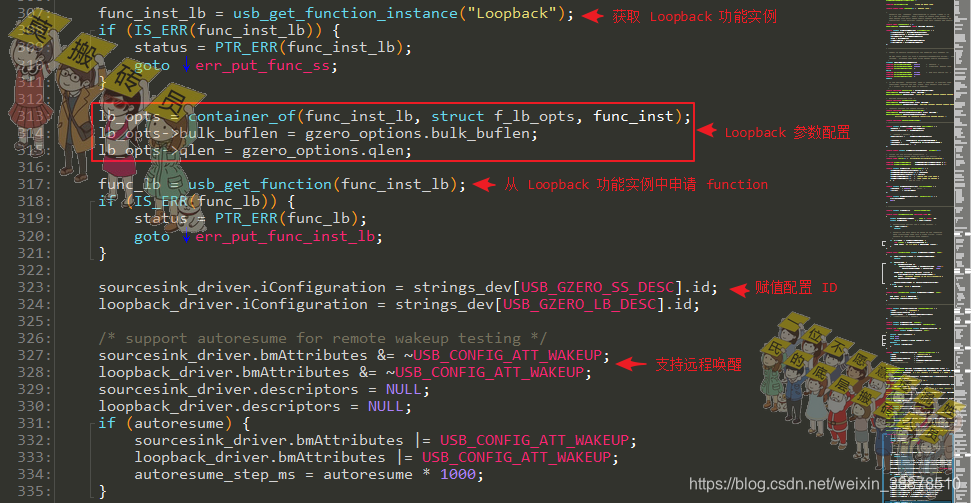

2- 获取 Loopback 功能实例，设置 Loopback 参数，从Loopback 实例中申请 function。

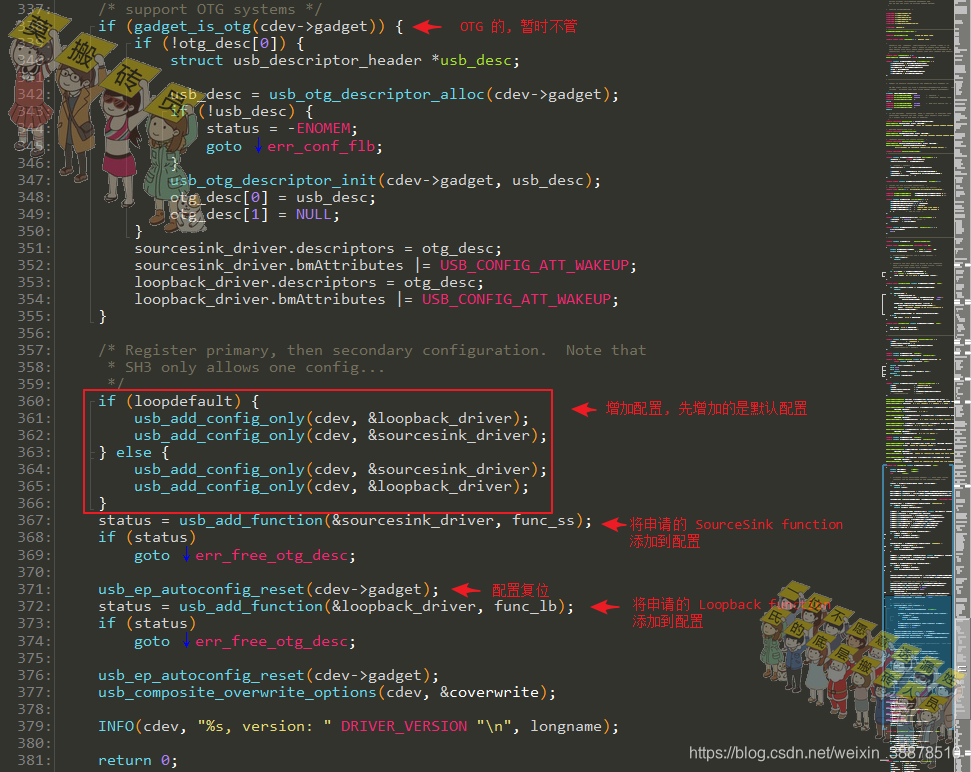

3- 将配置增加到设备中，并将function添加到配置。

如果要想在从端生成字符设备，最好在bind()这里生成，然后操作之前，需要进行一下判断端点是否使能，使能之后再进行操作。

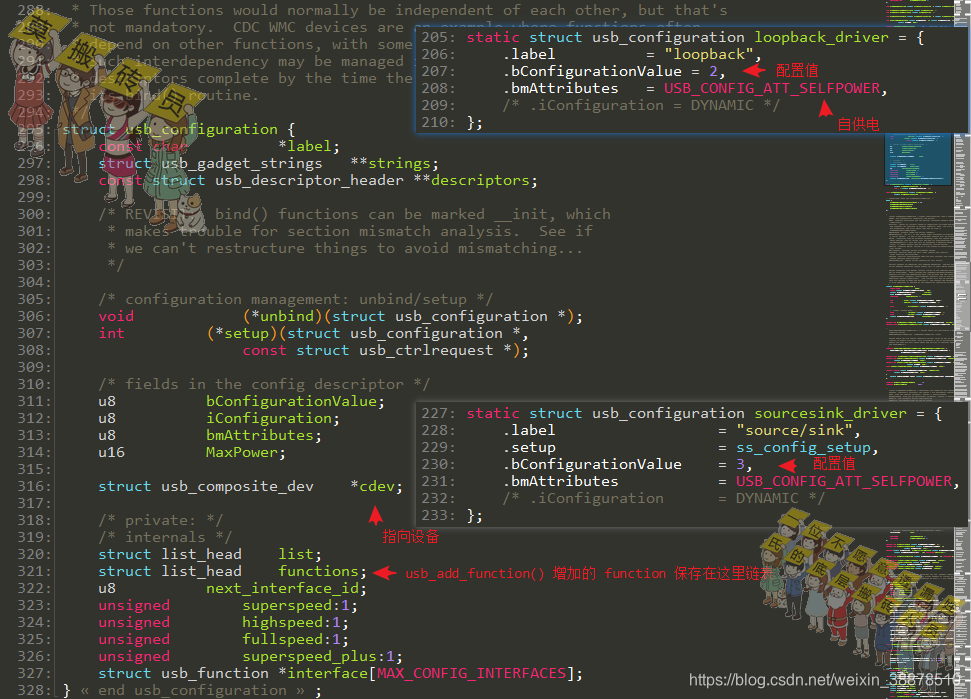

zero_bind()里面用到的usb_configuration是保存设备的配置相关的信息：

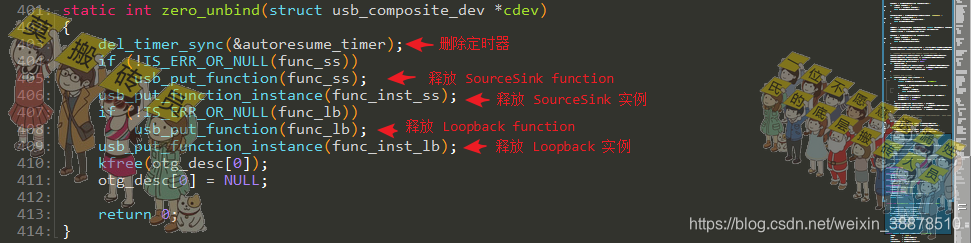

解绑过程就是绑定过程的逆操作，释放相应的资源。
