HLS（Http Live Streaming）： 用于实时流传输的协议，HLS基于HTTP协议实现，传输内容包括两部分，一是M3U8描述文件，二是TS媒体文件。
HLS的优势就是：可以自适应调整播放码流，即网络畅通时选择高码流，网络繁忙时选择低码流，二者可以随意自行切换，以保证视频流的流畅度。当然该方法需要服务器提供多码流视频数据了，还需在列表文件中注明，播放形式会根据用户实际情况来调整。

ffmpeg 切割ts流的方法

有两种方式来切割，一种适合点播，一种适合直播。
一、segment方式
以这个视频源为例：http://120.87.10.21:8888/10/areaNode/3/20181112/90000001000000027546267261407316/00000000000000017546266136620000-0.m3u8?playType=vod&reset=0

ffmpeg -re -i "http://120.87.10.21:8888/10/areaNode/3/20181112/90000001000000027546267261407316/00000000000000017546266136620000-0.m3u8?playType=vod&reset=0" -codec copy -map 0 -f segment -segment_list playlist.m3u8 -segment_list_flags +live -segment_time 10 out%03d.ts

参数
-segment_list_flags +live ：表示直播，加此参数可当做直播来用，但不代表该方式适合直播。
segment_list_size ：对列表数量进行控制在6个。
该方式其实适合点播，因为它的ts流会被保存，相当于录制下来，如果你需要录制功能，那么此方法倒是变成了一个优势。

二、hls方式
直播的方式最好用hls的方式，因为它自己做了独立的功能模块，专门适用直播流。
目前新版本的ffmpeg的HLS模块加了很多参数，函数相关参考libavformat/hlsenc.c、 hls.c、 hlsproto.c

ffmpeg -re -i "http://120.87.10.21:8888/10/areaNode/3/20181112/90000001000000027546267261407316/00000000000000017546266136620000-0.m3u8?playType=vod&reset=0" -codec copy -map 0 -f hls -hls_list_size 10 -hls_wrap 10 -hls_time 10 playlist.m3u

参数解析：
-re ：该参数表示ffmpeg将会按照当前视频的播放速率进行转码，这样就不会说切片的速度和播放速度不一致。不加这个参数，切片速度会非常快，客户端还来不及播放，列表已经被更新了。
-hls_time n ：设置每片的长度，默认值为2，单位为秒。
-hls_list_size n ：设置m3u8文件播放列表保存的最多条目，设置为0会保存有所片信息，默认值为5。一般用于直播流，点播文件可以设置成0，即全部保存。
-hls_wrap n ：设置多少片之后开始覆盖，设置为0则不会覆盖，默认值为0。这个选项能够避免在磁盘上存储过多的片，而且能够限制写入磁盘的最多的片的数量。
以上参数可以自己尝试调整看看效果。

上面两个命令就是制作m3u8文件的。

m3u8文件介绍

m3u8的直播和点播区别
1、直播没有#EXT-X-ENDLIST属性，因为是直播流，不会结束，否则就是点播了。
2、直播不断更新，移除前面的文件进行替换，且#EXT-X-MEDIA-SEQUENCE属性标签以步长为1进行递增。

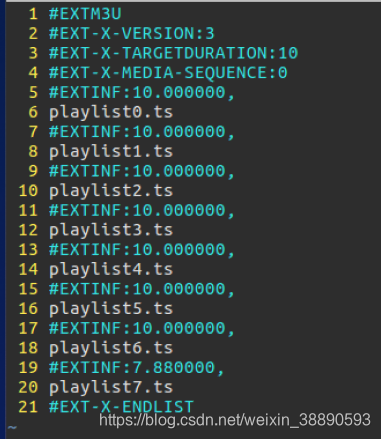

下面先看下我制作的一个m3u8文件。
在这里插入图片描述
#EXTM3U m3u文件头，必须放在第一行，用来标明这是m3u文件

#EXT-X-VERSION 该属性可以没有，只是表明当前的版本，默认为1

#EXT-X-TARGETDURATION:<s> s表示最大的秒数
指定最大的媒体段时间长（秒）。所以#EXTINF中指定的时间长度必须小于或是等于这个最大值。这个tag在整个PlayList文件中只能出现一次（在嵌套的情况下，一般有真正ts url的m3u8才会出现该tag）。

#EXT-X-MEDIA-SEQUENCE
这是media URI，每一个media URI 在 PlayList中只有唯一的序号，并不是必须要包含的，如果没有，默认为0。
作用：定义当前m3u8文件中第一个文件的序列号，每个ts文件在m3u8文件中都有固定唯一的序列号，该序列号用于在MBR时切换码率进行对齐。

#EXTINF 指定每个媒体段(ts)的持续时间，这个仅对其后面的URI有效，每两个媒体段URI间被这个tag分隔开。

#EXT-X-ENDLIST m3u8的结束符，表示到了PlayList的末尾，这也表明了是点播资源，直播不会出现此属性。它可以在PlayList中任意位置出现，但是只能出现一次。

下面再罗列一下其它的字段属性：
#EXT-X-PLAYLIST-TYPE:<EVENT|VOD>
如果是VOD，则服务器不能改变PlayList 文件；如果是EVENT，则服务器不能改变或是删除PlayList文件中的任何部分，但是可以向该文件中增加新的一行内容

EXT-X-ALLOW-CATCH:<YES|NO>
EXT-X-ALLOW-CATCH标签指定客户端能否用缓存下载的媒体文件用来重播。它可能会出现在播放列表文件的任何地方，但只能出现一次。该标签适用于播放列表中的所有分片。

M3U8两层结构介绍

M3U8分为两种顶级M3U8和二级M3U8，就是一个父子关系，顶级管理二级。
顶级M3U8：多码率适配的管理
二级M3U8：真正的切片文件，
看下面的例子：
顶级的M3U8：

#EXTM3U
#EXT-X-STREAM-INF
out001.m3u8
#EXT-X-STREAM-INF
out002.m3u8

二级M3U8

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-MEDIA-SEQUENCE:0
#EXT-X-ALLOW-CACHE:YES
#EXT-X-TARGETDURATION:11
#EXTINF:10.214667,
out000.ts
#EXTINF:10.000000,
out001.ts
#EXTINF:0.480000,
out002.ts
#EXTINF:0.760000,
out003.ts
#EXT-X-ENDLIST

意思就是顶级M3U8管理多码流，二级M3U8才是真正获取的切片文件。
如果网络好就选择高码流，网络繁忙就选择低码流。

在线测试视频URL

二、CCTV的URL
CCTV1高清：http://ivi.bupt.edu.cn/hls/cctv1hd.m3u8 //可播放
CCTV3高清：http://ivi.bupt.edu.cn/hls/cctv3hd.m3u8
CCTV5高清：http://ivi.bupt.edu.cn/hls/cctv5hd.m3u8 //不可播放，CCTV5不允许网络直播！
CCTV5+高清：http://ivi.bupt.edu.cn/hls/cctv5phd.m3u8 //可播放
CCTV6高清：http://ivi.bupt.edu.cn/hls/cctv6hd.m3u8

三、m3u8和ts流的URL地址
http://120.87.10.21:8888/10/areaNode/3/20181112/90000001000000027546267261407316/00000000000000017546266136620000-0.m3u8?playType=vod&reset=0
