LIN模块概述，协议规范及模块实现

一、概述

1、LIN网络

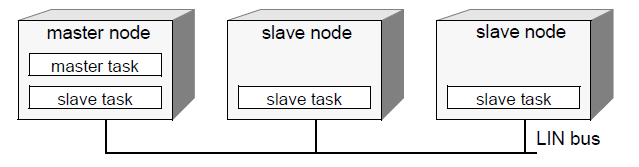

如下图为一个LIN网络，包含了一个Master节点，两个Slave节点：

LIN网络

在LIN总线通讯中，Master task决定了在LIN总线上传送的是哪一帧，Slave task提供每一帧所携带的数据。

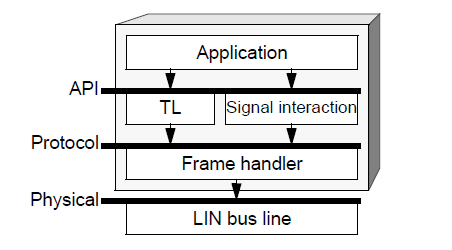

2、LIN节点的层次结构图：

LIN1.3与LIN2.1的区别在于，LIN1.3没有TL层，Signal interaction放在Protocol层中，没有单独的TP层。

3、LIN总线特点：

串行通信：线间干扰小，节省线束，传输距离长；

单线传输：增强的ISO9141 (ISO 15765-1) , 总线电压基于VBAT；

 最高速率20Kbit/s：满足车身上大部分的应用需求；

单主多从结构：无需仲裁；

基于通用UART/SCI的低成本接口硬件：几乎所有MCU有具备LIN总线的硬件基础；

从节点无须晶振或陶瓷震荡器就可以实现同步：大幅度降低成本；

一条总线最多可连接16个节点：由总线电气特性决定；

支持诊断功能：支持UDS服务；

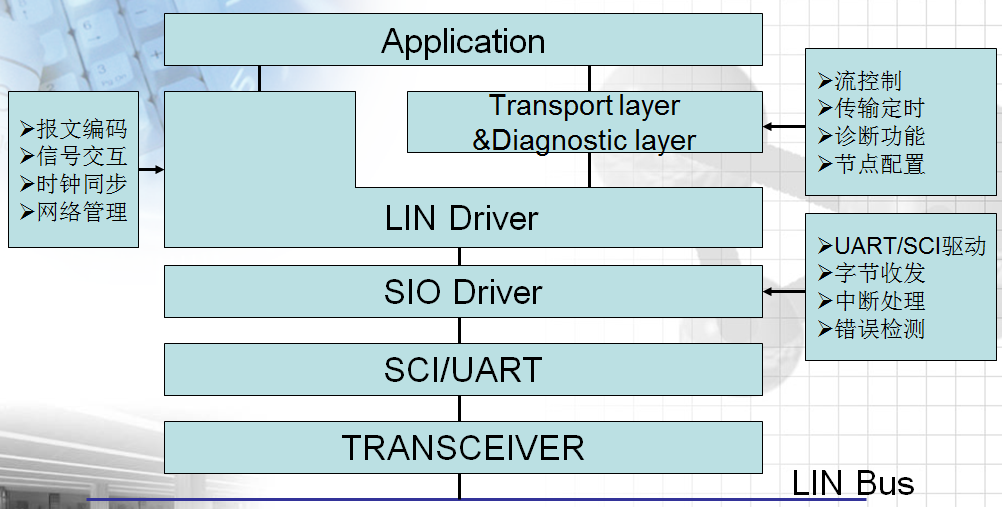

4、LIN2.1节点模型：

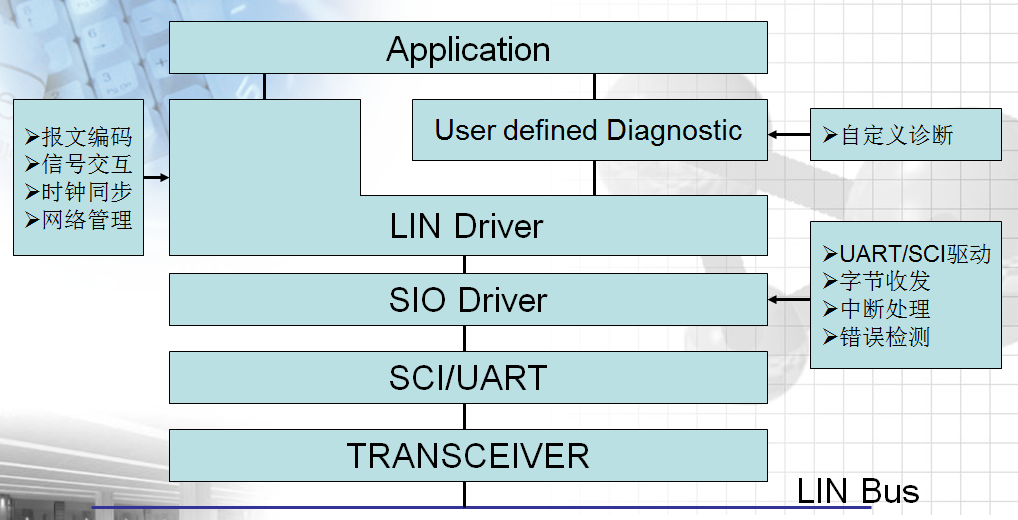

LIN1.3节点模型：

LIN2.1与LIN1.3节点模型的差别在于LIN1.3没有Transport layer，所以也就没有流控、传输时间控制的功能，LIN1.3协议中没有对诊断及节点配置进行规范，所以在LIN1.3中完成相应的功能都放在自定义诊断中完成。

5、LIN网络拓扑结构：

1）单主任务，多从任务；

2）主节点包含主任务和从任务；

3）从节点只包含从任务；

4）主任务决定总线上的报文，从 任务发送数据；

6、LIN帧：

通信原理：主任务发送报头，从任务用响应来补充报头形成完整的报文。

报文传输：报文的内容由ID来定义。

广播：所有节点都能够接受总线上的帧。

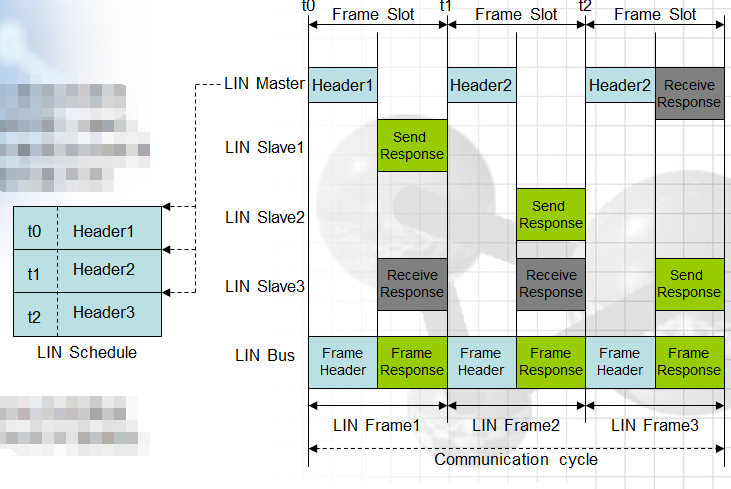

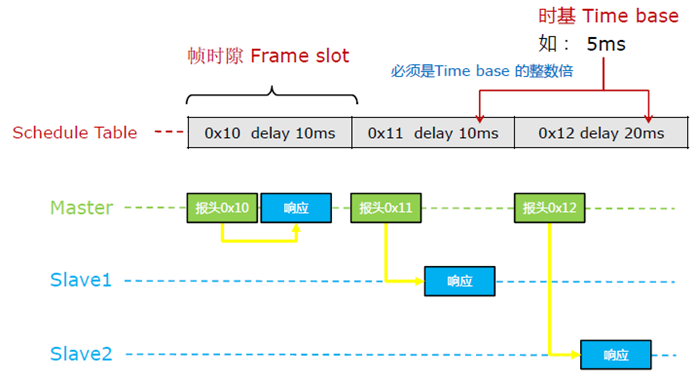

7、调度表

1）负责调度网络各报文发送的顺序；

2）为每帧报文分配发送时隙（slot）；

3）发送时隙：报文可以被发送的时间；

4）不同报文的发送时隙可能不同；

5）调度表在网络系统设计阶段确定；

6）调度表使得LIN通信具有可预测性；

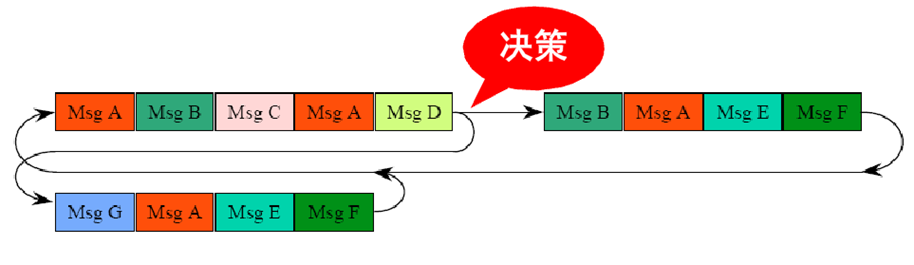

8、切换调度表：

主任务可以拥有多个调度表，并在不同的调度表之间切换，该处理方式增加通信的灵活性。

二、协议规范

（1）字节间隔位于每个字节之间；

（2）响应间隔位于报头与响应之间；

（3）留给MCU足够的处理时间；

（4）帧长度可能增长；

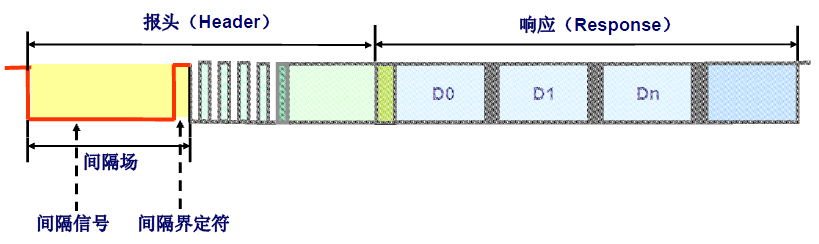

1、间隔场

1）表示一帧报文的起始，由主节点发出；

2）间隔信号至少由13个显性位组成；

3）隔界定符至少由1个隐形位组成；

4）间隔场是唯一一个不符合字节场格式的场；

5）从节点需要检测到至少连续11个显性位才认为是间隔信号；

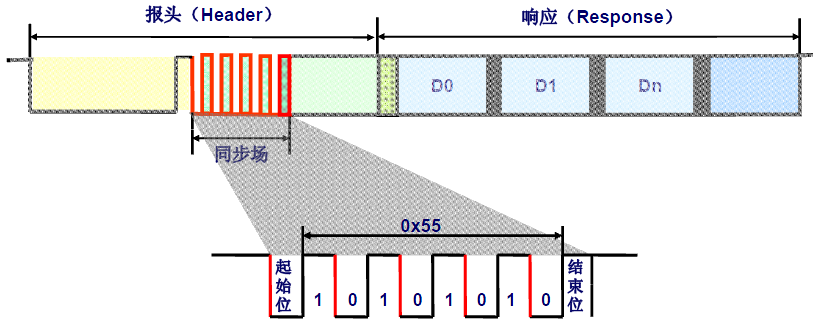

2、同步场

1）确保所有从节点使用与节点相同的波特率发送和接收数据；

2）一个字节，结构固定：0X55；

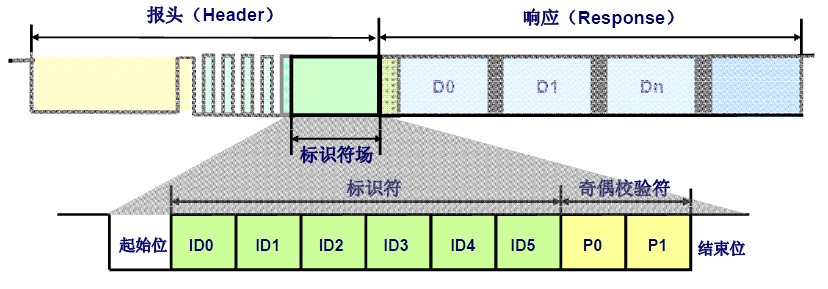

3、标识符场 （PID）

1）ID的范围从0到63(Ox3f)；

2）奇偶校验符(Parity)P0,P1；

4、数据场

1）数据场长度1到8个字节；

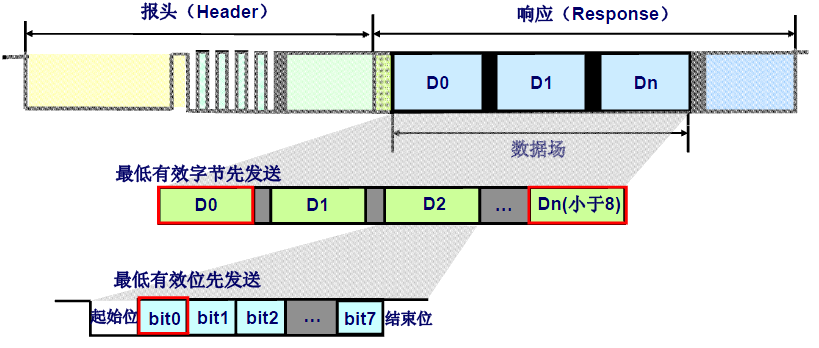

2）低字节先发，低位先发；

3）如果某信号长度超过1个字节采用低位在前的方式发送（小端）；

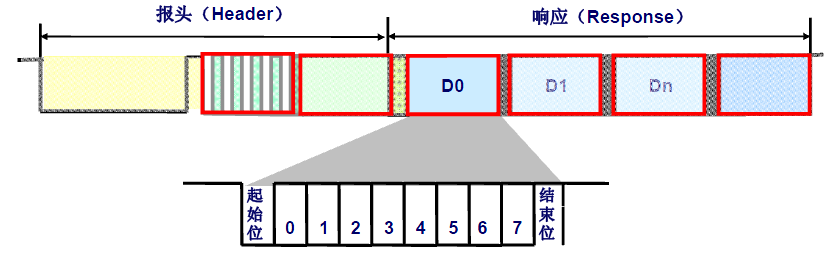

5、字节场

1）基于SCI的通信格式；

2）发送一个字节需要10个位时间（TBIT）；

6、校验和场

用于校验接收的数据是否正确

1）经典校验（Classic Checksum）仅校验数据场(LIN1.3)

2）增强校验（Enhance Checksum）校验标识符场与数据场内容(LIN2.0、LIN2.1)

标识符为0x3C和0x3D的帧只能使用经典校验

计算方法：反转8位求和（inverted eight bit sum）

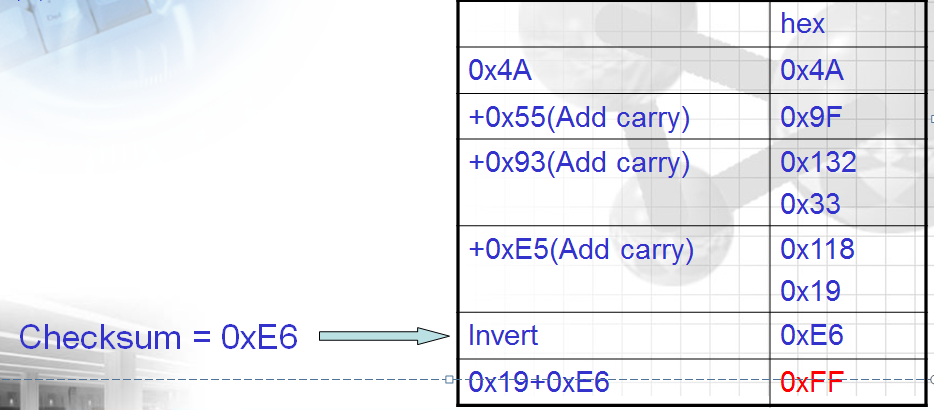

例：Data=0x4A、0x55、0x93、0xe5

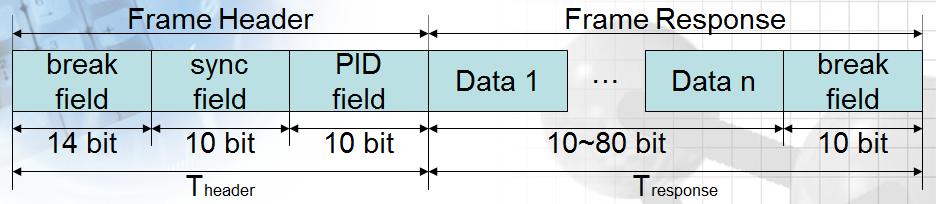

7、帧长度 * 时间

最小帧长度时间

T_Header_NOMINAL=34*Tbit

T_Response_NOMINAL=10*(Len_DATA+1)*Tbit

T_Frame_NOMINAL=T_Header_NOMINAL+T_Response_NOMINAL

最大帧长度时间

T_Header_MAX = 1.4 * T_Header_NOMINAL

T_Response_MAX = 1.4 * T_Response_NOMINAL

T_Frame MAX = T_Header_MAX + T_Response_MAX

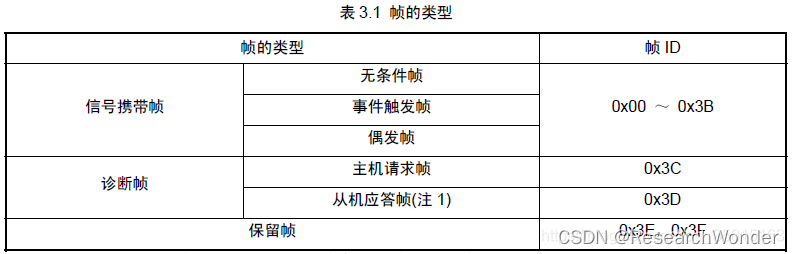

8、帧类型（根据PID区分）

1）无条件帧(ID: 0x00 ~ 0x3B)--常用

使用频度最高的帧类型，无任何发送条件；

标识符(ID)为0到59(0x3B)；

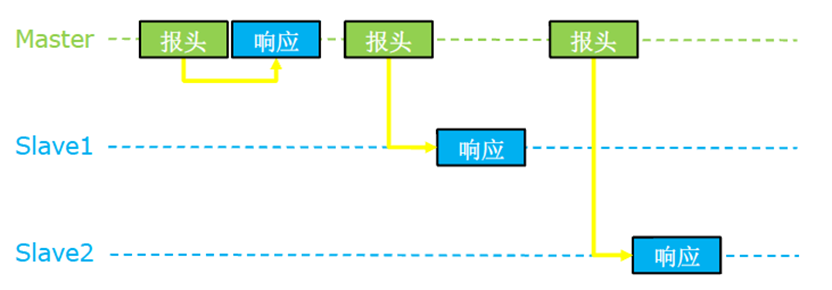

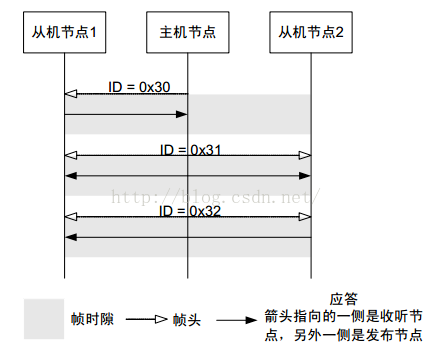

主任务发出报头，一个任务响应，一个或多个任务接收如下图：

帧 ID = 0x30 应答部分的发布节点为从机节点1，收听节点为主机节点。

典型应用:从机节点1 向 主机节点报告自身某信号的状态。

帧 ID = 0x31  应答部分的发布节点为主机节点，收听节点为从机节点1和从机节点2。

典型应用: 主机节点 向 从机节点发布信息。

帧 ID = 0x32 应答部分的发布节点为从机节点2，收听节点为从机节点1。

典型应用: 从机节点之间彼此通信。

2）事件触发帧

引入事件触发帧的目的是节省带宽。

BCM(Master)需要获取4个车门的状态，该如何实现？

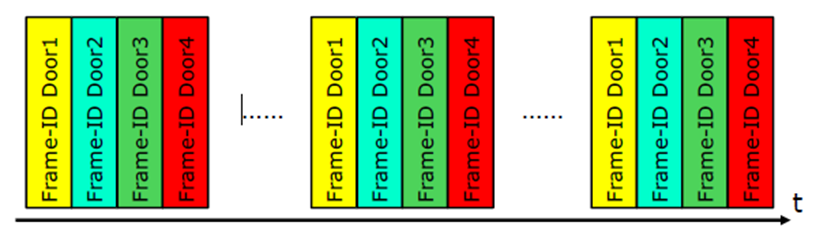

第一种方式：

每次向四个车门请求状态，浪费带宽，因为车门状态不是经常发生。

第二种方法：

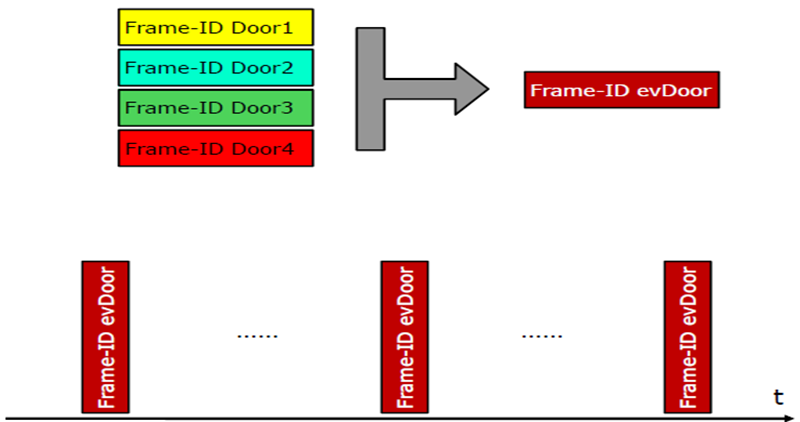

将请求四个车门状态的帧合并为一个事件触发帧，Master不需要每次发送四个帧请求车门的状态，只需要发送一个事件触发帧即可，哪个车门状态发生变化，对应的车门将响应该事件触发帧。

事件触发帧的响应会出现如下三种情况：

第一种：没有车门状态变化。

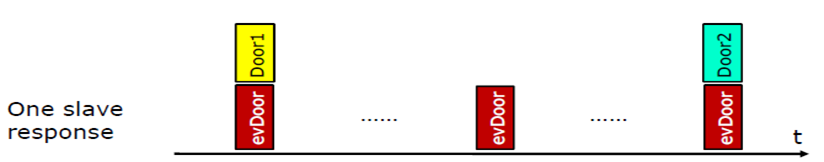

第二种：一个车门状态发生变化：

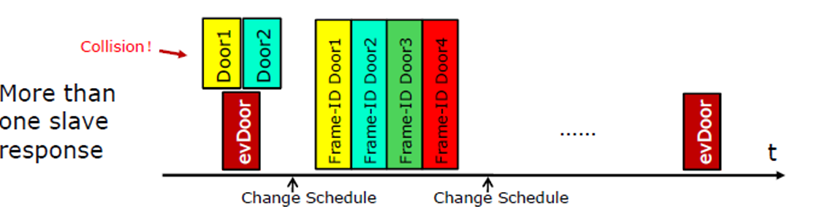

第三种：多个车门状态发生变化，此时将出现冲突，冲突处理时，Master需要像第一种处理方式一样，重新发送四帧分别请求单个车门状态。LIN1.3与LIN2.0、LIN2.1处理方式有所区别，区别在于LIN1.3不切换调度表，占用事件触发帧的时隙发送，LIN2.0、LIN2.1将切换冲突调度表处理，如下图：

3）零星帧（偶发帧(Sporadic Frame)）

引入零星帧的目的也是为了节省带宽，如：BCM(Master)需要发送对4个车窗的控制指令，但是，两个车窗的控制命令很少被同时执行，同样大量的带宽被浪费。

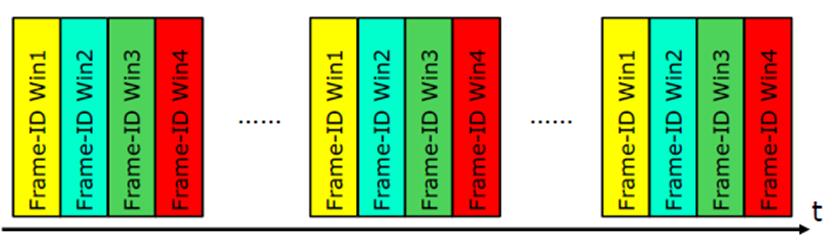

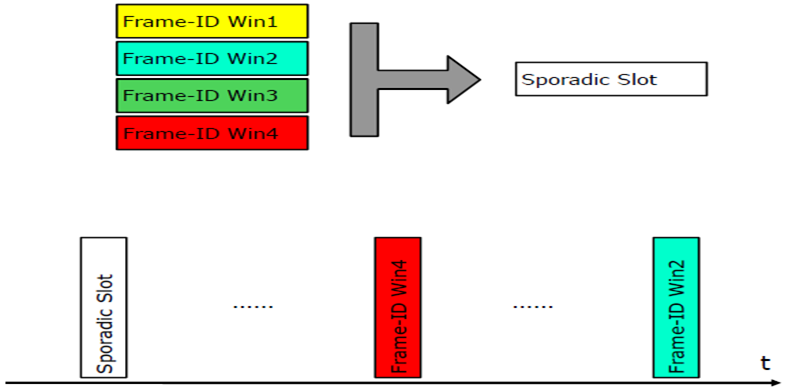

具体方案如下：

4）诊断帧（0x3C,0x3D） --- 常用

诊断帧用来传输诊断或配置信息，一般包含8个字节。

标识符：

60(0x3C)：主请求诊断帧

61(0x3D)：从响应数据帧

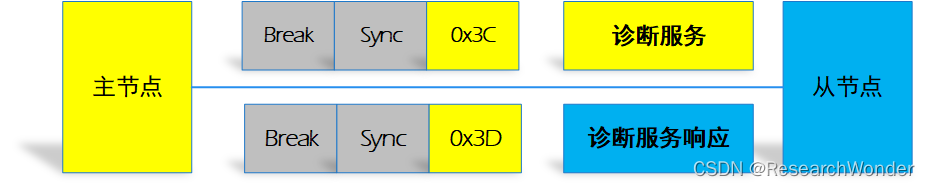

0X3C，0x3D 都是主机发送。

传输方式：

  5）保留帧

标识符：  62(0x3e), 63(0x3f)

在LIN 2.1中未对保留帧进行定义, 留给用户自定义或将来的版本升级。

9、调度表

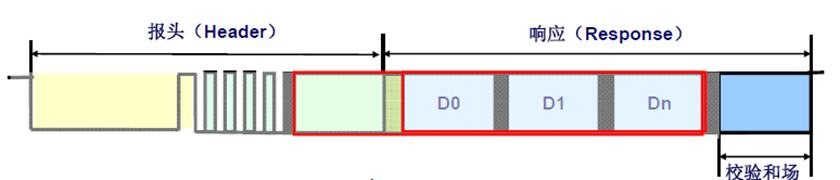

响应：表示数据场 即 数据段

10、偏移

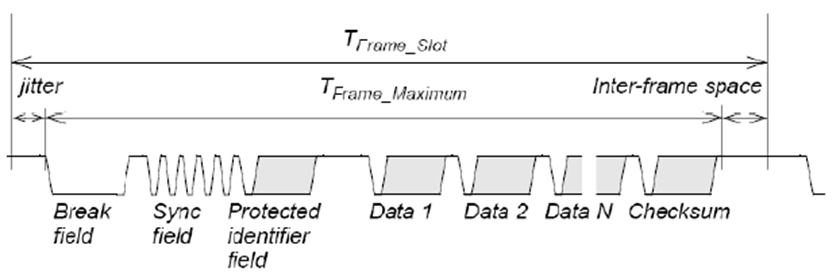

偏移(jitter)是指一帧报文实际开始发送的时刻与帧时隙起点的时间差（该值在LDF文件中定义）。

    TFrame_Slot> jitter + TFrame_Maximum

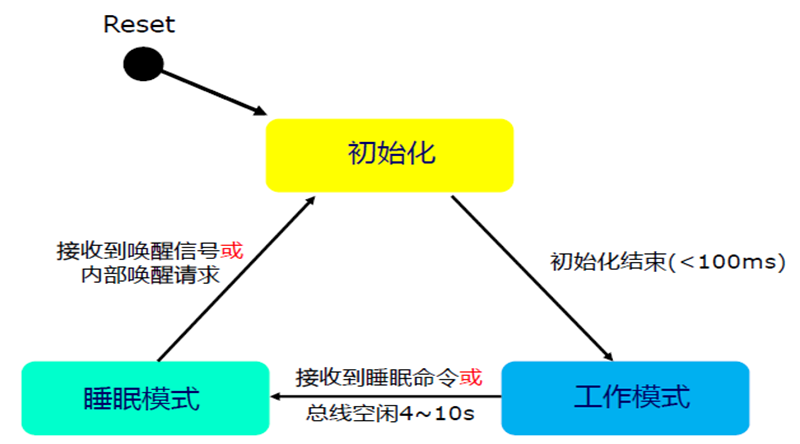

11、网络管理

12、睡眠（Go To Sleep）

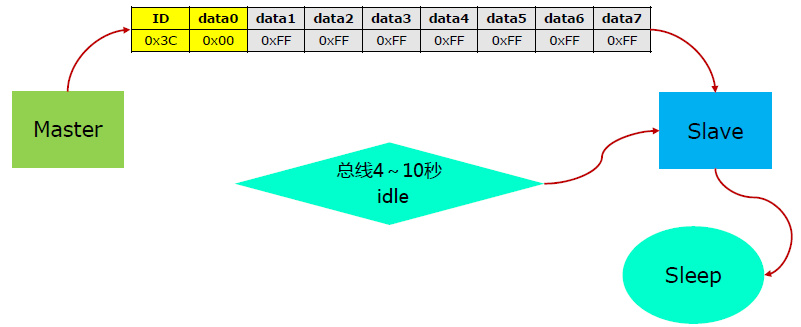

睡眠指令只有主节点可以发送，从节点在接到睡眠指令之后，也可以选择不进入睡眠状态而继续工作，这根据应用层协议而定。

13、唤醒（Wake Up）

在一个处于睡眠状态的LIN网络中，任何一个节点都可以发送唤醒信号。

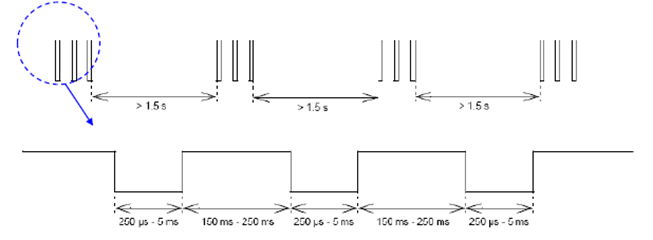

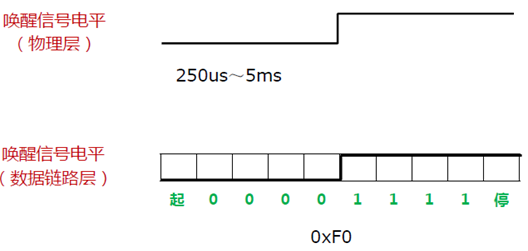

发送节点发送的唤醒信号:

接收节点检测的唤醒信号:

14、主任务状态机模型

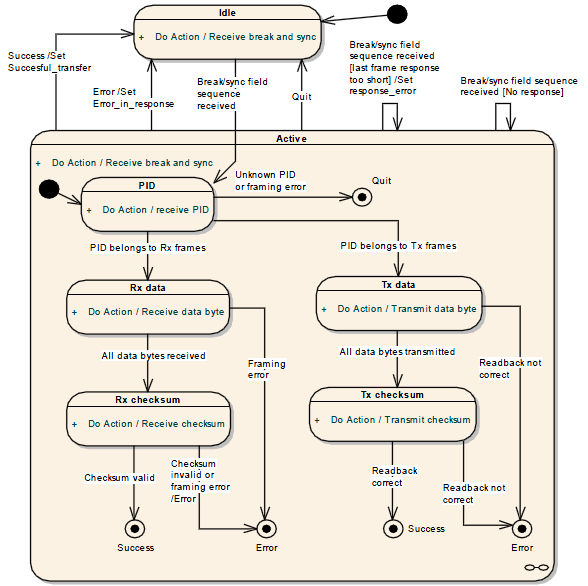

15、从任务状态机模型
