直流电弧熄灭的原理

最新推荐文章于 2023-12-21 11:33:27 发布

雨浅听风吟

最新推荐文章于 2023-12-21 11:33:27 发布

阅读量8.1k

点赞数 1

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/weixin_39289876/article/details/88873500

版权

文章目录

1直流电路特性与熄灭原理
- 1.1直流电路静态伏安特性
- 1.2直流电路静态伏安特性
2灭弧的方法
- 2.1 改变电路的伏安特性
- 2.2 电弧的伏安特性

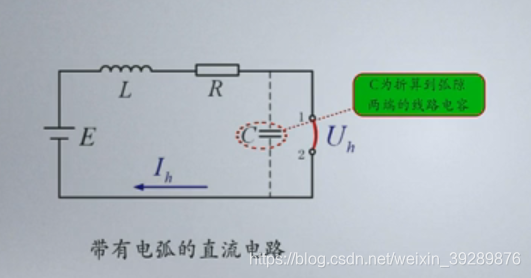

1直流电路特性与熄灭原理

在这里插入图片描述

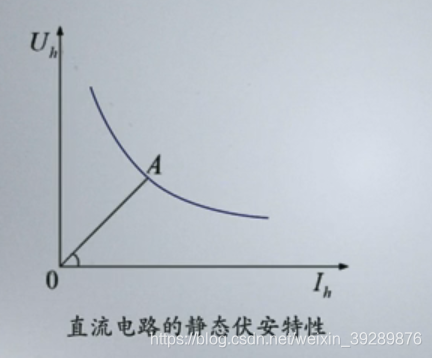

1.1直流电路静态伏安特性

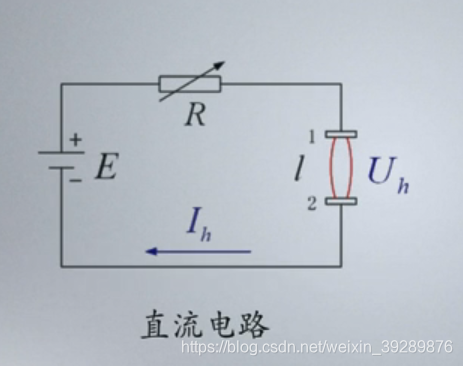

电弧长度固定处于稳定燃烧状态
在这里插入图片描述
随着电流增加电压是下降的，电弧电阻对外呈现负阻性的特性，输入电流增加，即输入电弧的能量增加，电弧的温度就增加，电弧的电阻就减小。电弧电阻下降的程度大于电流增加的程度，即电压下降。
如果增加电弧长度，电流会如下图平移，但是由于电阻非线性，平移也非线性
在这里插入图片描述

1.2直流电路静态伏安特性

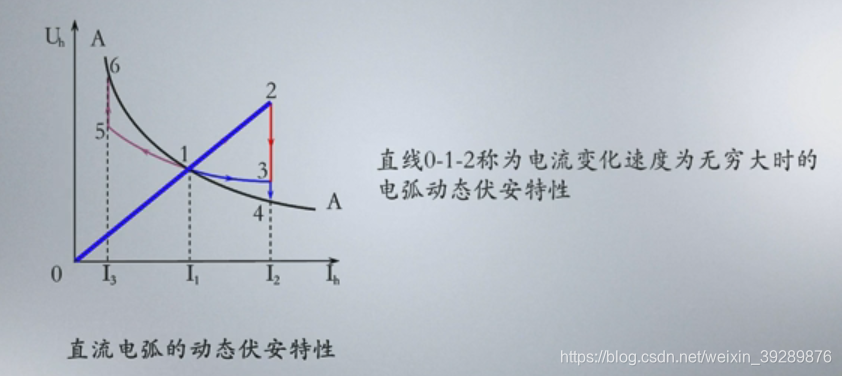

动态伏安特性及电流变化的速度较快
在这里插入图片描述

热的变化跟的上电的变化静态伏安特性，热的变化跟不上电的变化动态伏安特性

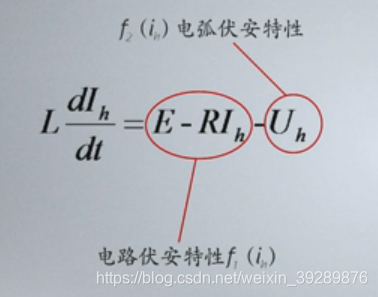

2灭弧的方法

在这里插入图片描述

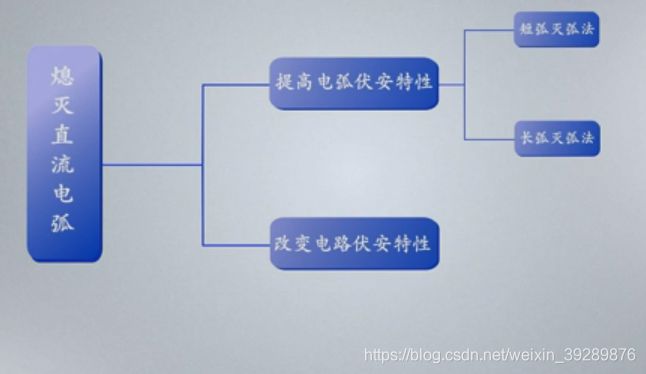

熄灭稳定电弧要消灭稳定燃烧点。要灭弧有两种方法，改变电路的伏安特性或电弧的伏安特性。

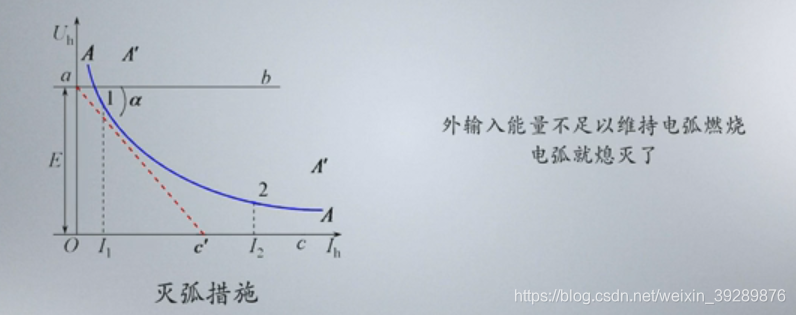

2.1 改变电路的伏安特性

在这里插入图片描述
增加电阻使电弧与外电路不想交，即外输入能量不足以维持电弧燃烧

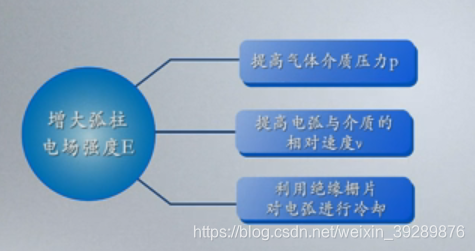

2.2 电弧的伏安特性

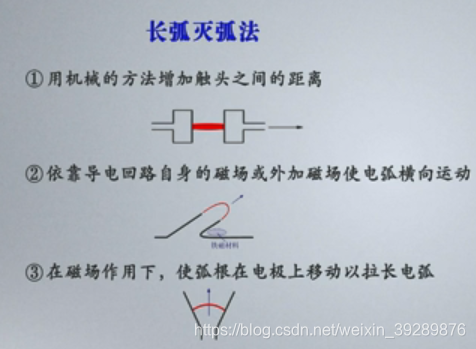

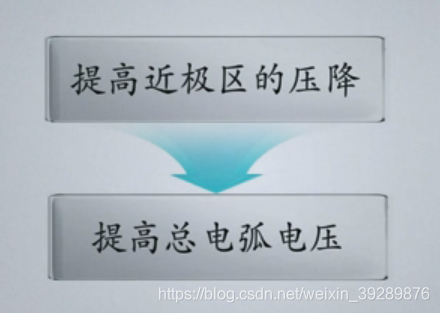

提高电弧的伏安特性即增大电压，使外电路不足以满足电弧燃烧

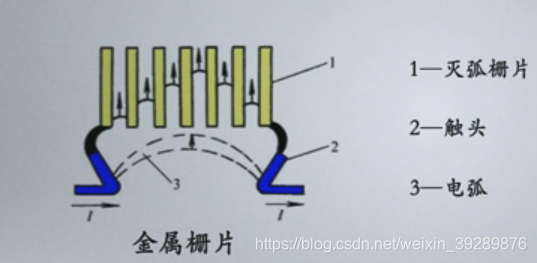

使用金属栅片使电路变为串联短弧
在这里插入图片描述

绝缘栅片不能切断电弧担忧冷却作用，增加电弧的消游离作用
