桥式整流电路仿真

桥式整流电路常用来交流转直流，市电220V/50Hz转为模块/mcu的直流供电电源。

仿真使用理想变压器，整流二极管选用1N4004，稳压器选择LM317，TI官方提供了该器件模型、仿真电路图及其中器件如何选型说明。

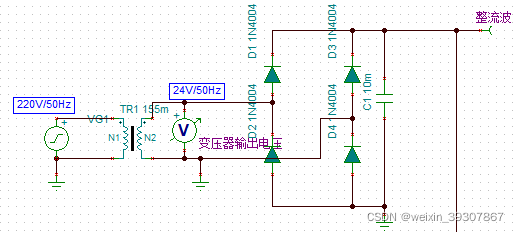

 整流部分，使用桥式整流电路将220/50Hz正弦波的负半周整流到正半周具体原理参考：全波整流电路和桥式整流电路的特点与区别-全波整流与全波桥式整流的区别各有什么 全波整流桥式整流-电路图 - 电工屋全波整流电路和桥式整流电路的特点与区别,一、全波整流电路和桥式整流电路的特点1、全波整流电路的特点如下：（1）使用的整流器件较半波整流时多一倍。（2）整流电压脉动较小，比半波整流小一半。无滤波电路时的输出电压Vo=0.9V2。（3）变压器的利用率比半波整流时高。（4）变压器二次绕组需中心抽头。（5）整流器件所承受的反向电压较高。2、桥式整流电路的特点如下：（1）使用的整流器件较全波整流时多一倍。（2）整流电压脉动与全波整流相同。（3）每https://www.diangongwu.com/zhishi/dianlutu/127586.html

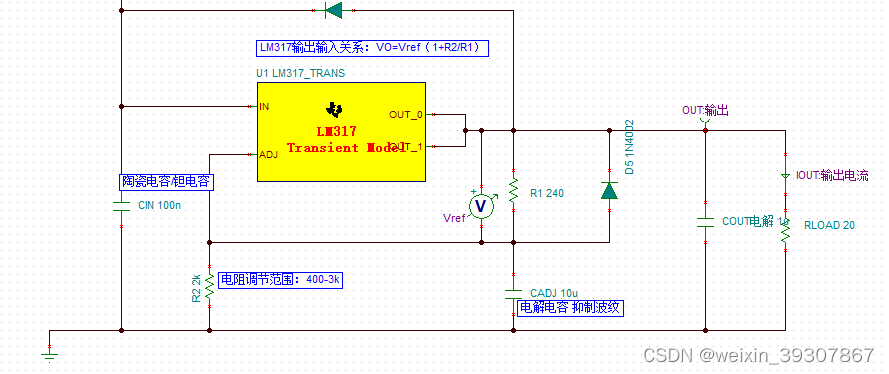

 稳压器部分：

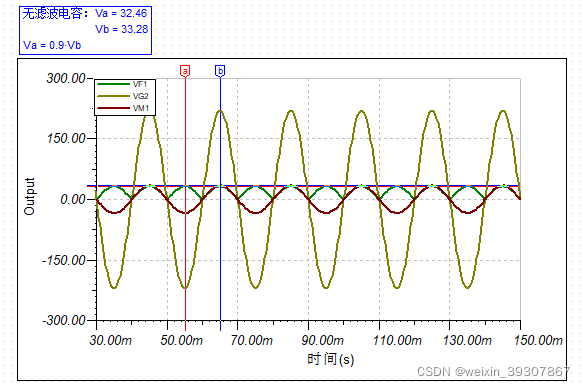

 仿真波形如下：

VG2：市电220V/50Hz VM1：流经变压器后电压波形24V/20Hz VG2：整流后电压波形

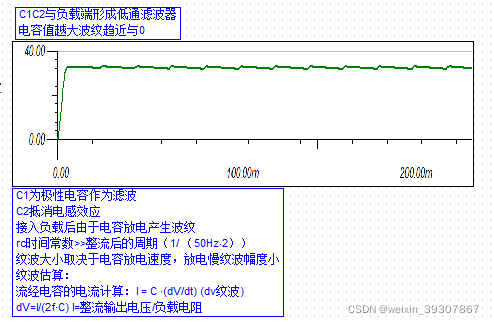

整流后输出的整流波调节（参考大佬李皆宁）：

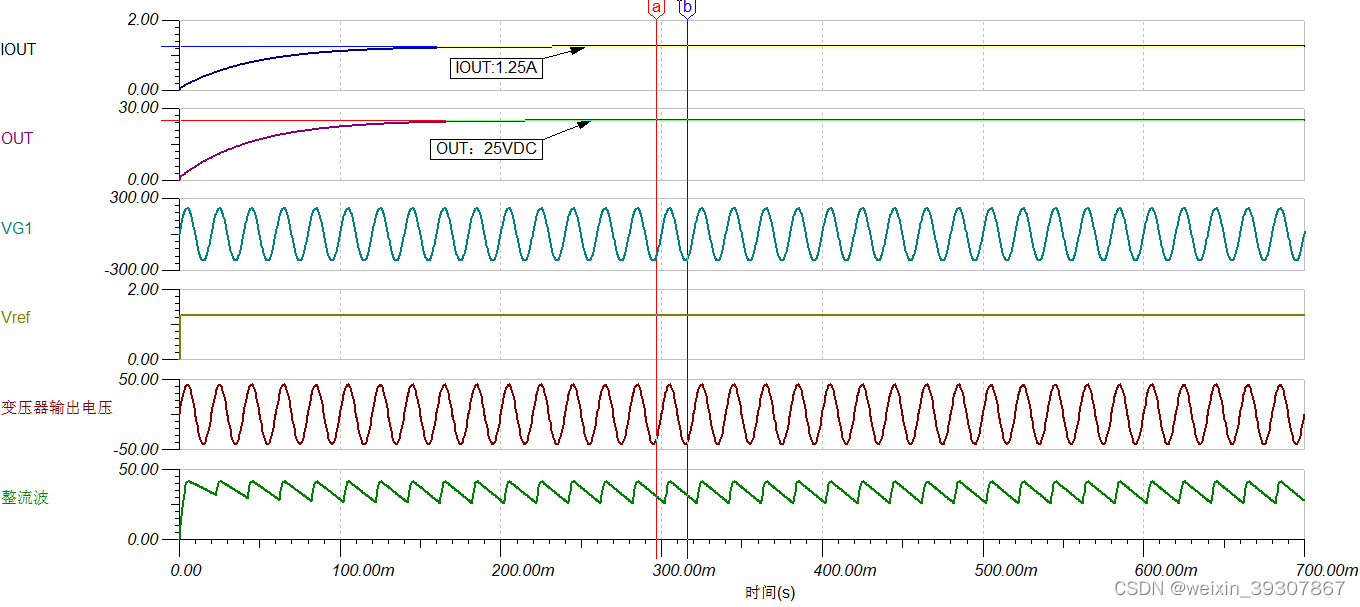

整体仿真：

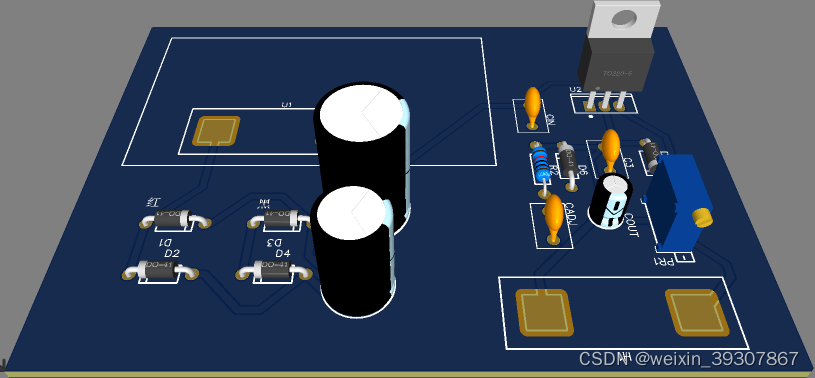

画PCB：

 TINA仿真文件：

链接：https://pan.baidu.com/s/13PbNqUu3YoSkr2MgTzZerg
提取码：regr


PCB就不分享了，一位硬件新手的警告及免责说明：过电别找我！嘻嘻
