OCR的前世今生

OCR系统主要依赖于特征的提取以及字符本身的区分性，OCR分为线下的和在线的。线下的就是输入图片进行扫描，线上的就是手写文字，线上的识别依赖于笔触速度、方向角、轨迹点等等，尽管字符被区分开来，但是线上被认为复杂度较大。
OCR技术在1940年就已经出现了。最开始，研究者使用SVM、决策树、随机森林、KNN等等来做机器学习的OCR，后来延展到CNN、RNN、LSTM的深度学习方法。
目前两种主流的深度学习OCR方案是CNN+Seq2Seq+attention(CRNN)和CRNN.
OCR是一个很宽泛的方向，具体采用什么方案需要看应用场景：

CNN+Seq2Seq+attention(CRNN)

CNN固然是为了提取图片中的特征
Seq2Seq是将feature_map按列划分之后，输入到以下网络当中，该网络分为encoder阶段和decoder阶段，编码阶段将所有列信息都融合成一个context向量，然后在解码阶段逐个解析出每个字符，直到解析出停止符结束。
Seq2Seq是RNN的一种变种。

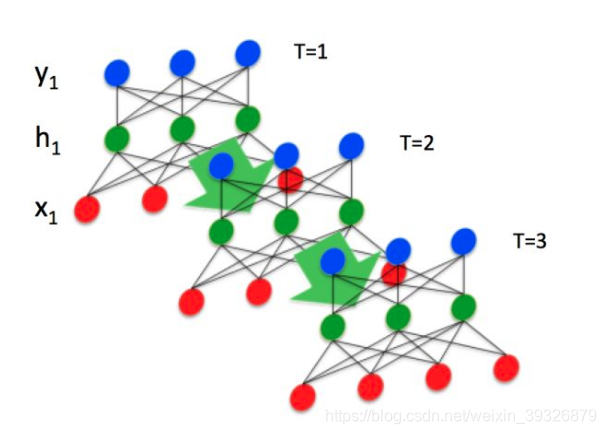

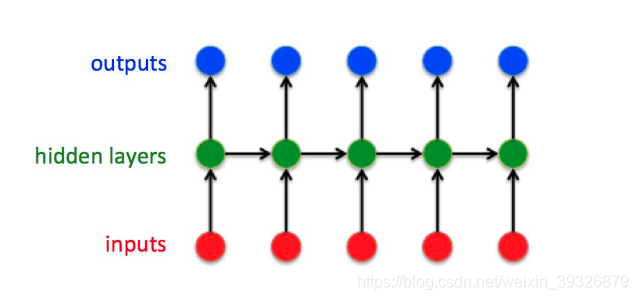

我们先来看看普通的RNN的结构：

每一个隐层的输出都要作为下一个切片样本的输入。

显而易见，LSTM的输出大小跟网络结构的设计有关，长度是固定的，但是这对于不定长的OCR识别来说不太合适。

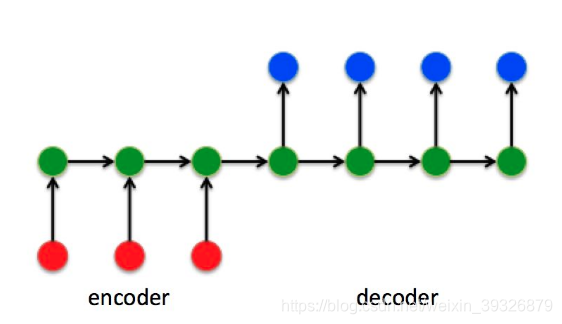

Seq2Seq的结构如下图所示：

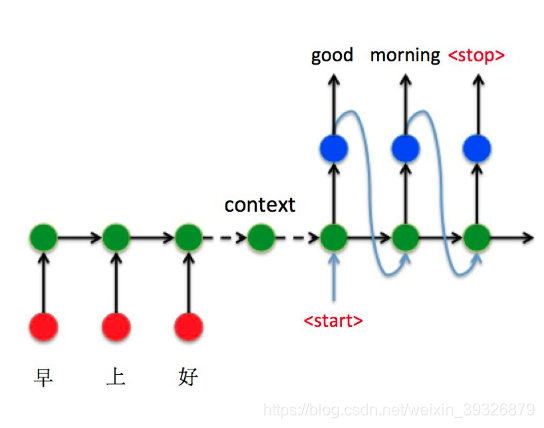

下面是一个机器翻译的例子，可以看出，解码到停止符就结束。

Seq2Seq很好地解决了不定长的问题。
但是这样也存在一个问题，在encoder阶段将所有的列向量信息融合成一个context，如果带解析的行中字符个数很多，那这个context需要很长，所以context无法做到定长包含所有长度的句子的信息，那么应该怎样做呢？
那么我们就让decoder阶段的每个隐层不同程度获得encoder阶段每个隐层的输入，不同程度也就意味着不同系数，这就是attention机制。
很显然，当我们将context固定长度后，必然context放不下所有的信息，我们需要多个分支，不仅从上一个隐层获得信息，还要从encoder的每个隐层或多或少加入一些信息。

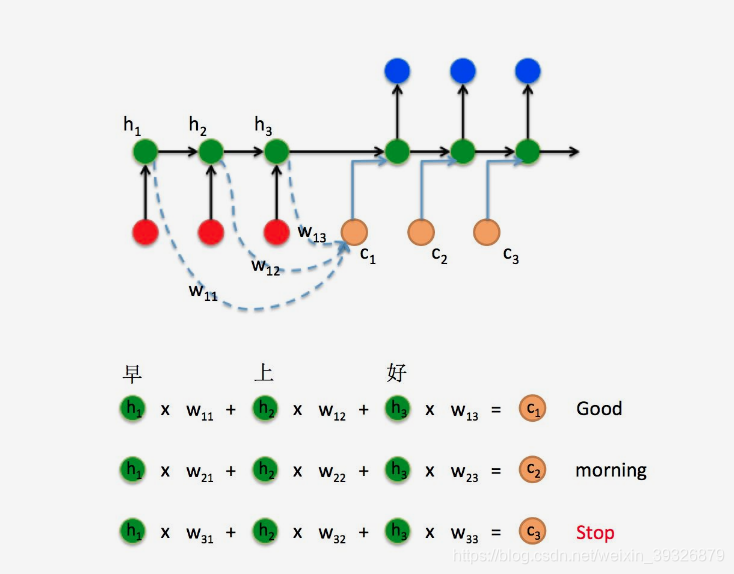

关于attention机制，Attention Mechanism最早引入至自然语言中是为解决机器翻译中随句子长度（超过50）增加其性能显著下降的问题，现已广泛应用于各类序列数据的处理中。我们可以从下图中看出，每一个decorder的隐层的输入都有来自encoder每一个隐层的部分（当然也有包含上一隐层传递过来的信息），但是这些系数应该怎么确定呢？这些系数越大，也就是所谓的attention越强。

为了更好滴说明：定义${\overline{h}}_s)$代表Encoder状态， $h_t$代表Decoder状态，${\tilde{h}}_t$ 代表Attention Layer输出的最终Decoder状态.${\overline{h}}_s)$ 和${\tilde{h}}_t$是 [$n_h$,1] 大小的向量。

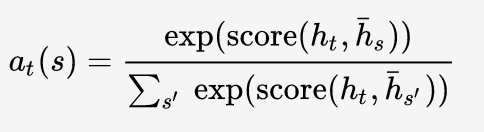

Decoder的 ${\tilde{h}}_t$ 时刻隐藏层状态 [公式] 对Encoder每一个隐藏层状态${\overline{h}}_s)$ 权重 $a_t(s)$数值：

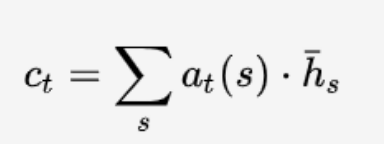

其次，利用权重$a_t(s)$ 计算所有隐藏层状态 ${\overline{h}}_s)$加权之和 $c_t$ ，即生成新的大小为 [$n_h$,1]的Context状态向量：

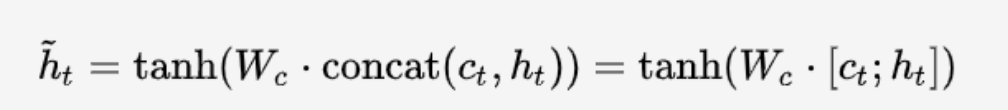

接下来将 $c_t$与原始Decoder隐藏层 $t$时刻状态$h_t$拼接在一起.

最后，对加入“注意力”的Decoder状态${\tilde{h}}_t$乘以 $W_{ho}$矩阵即可获得输出：

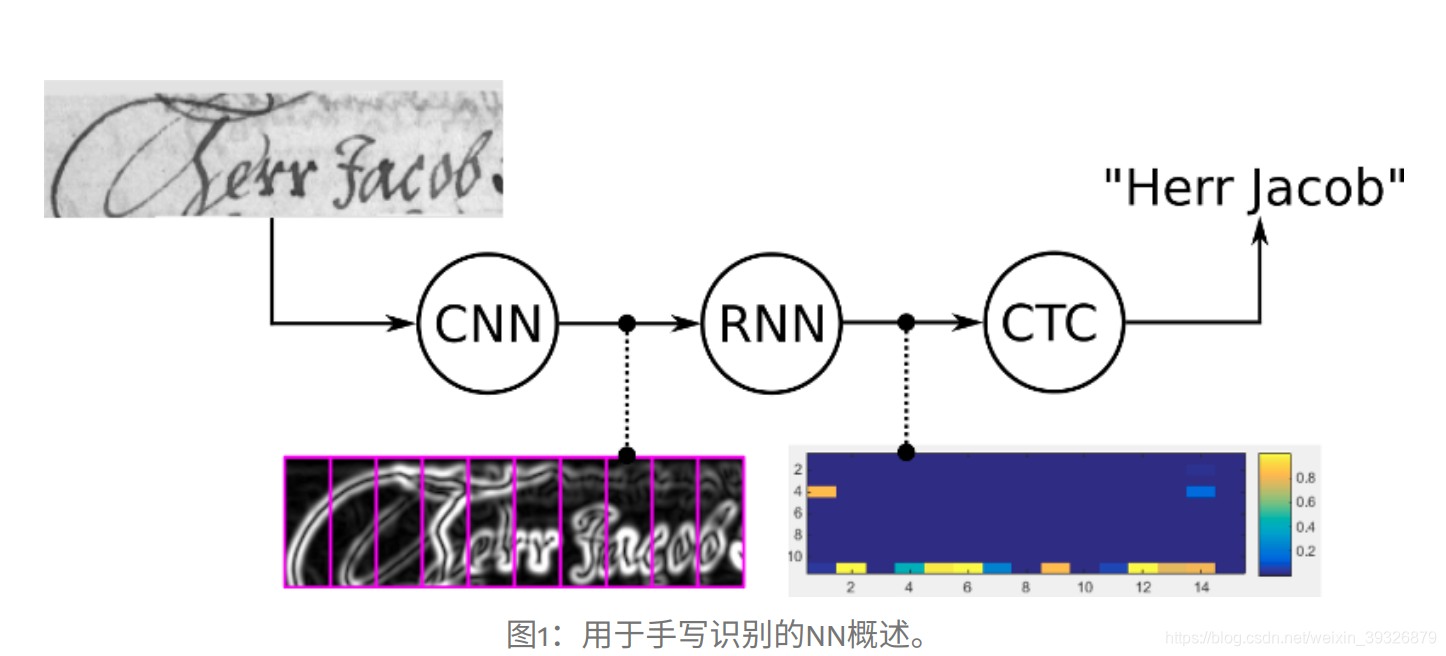

CNN+LSTM+CTCloss

也就是CRNN+CTC.
LSTM在其他博客中介绍过，就是双向循环神经网络，重点来讲讲CTCloss.

为什么要使用CTCloss?

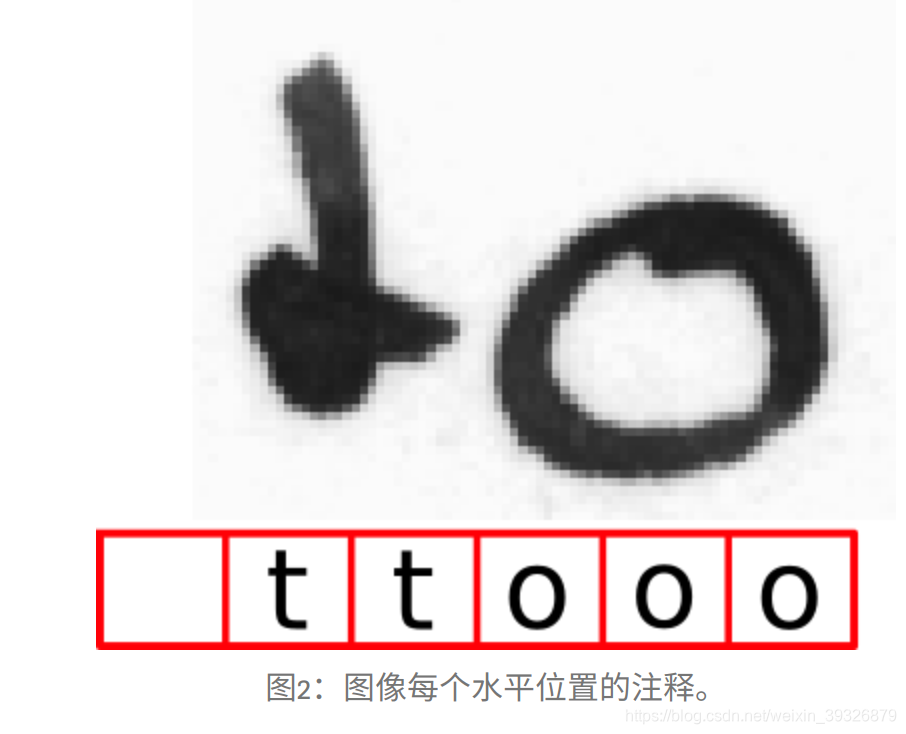

当然，我们可以创建一个带有文本行图像的数据集，然后为图像的每个水平位置指定相应的字符，如下图所示。然后，我们可以训练一个NN输出一个字符-为每个水平位置得分。

但是，这种幼稚的解决方案存在两个问题：
1.在字符级别注释数据集非常耗时（而且很无聊）。
2.我们仅获得字符分数，因此需要进一步处理才能从中获得最终文本。一个字符可以跨越多个水平位置，例如，我们可以得到“ ttooo”，因为“ o”是一个宽字符，如图2所示。我们必须删除所有重复的“ t”和“ o”。但是，如果公认的文本本来是“太”怎么办？然后删除所有重复的“ o”会得到错误的结果。如何处理呢？
CTC为我们解决了两个问题：
我们只需要告诉CTC损失函数图像中出现的文本即可。因此，我们将忽略图像中字符的位置和宽度。
无需进一步处理识别的文本。
CTC如何运作
如前所述，我们不想在每个水平位置（从现在开始称为时间步长）注释图像。NN训练将以CTC损失函数为指导。我们只将NN的输出矩阵和相应的GT文本输入到CTC损失函数。但是如何知道每个字符出现在哪里？好吧，它不知道。相反，它将尝试图像中GT文本的所有可能的对齐方式，并获取所有分数的总和。这样，如果对齐分数上的总和具有较高的值，则GT文本的分数将较高。
编码文字
存在一个问题，即如何对重复字符进行编码。通过引入伪字符（称为空格，但不要将其与“真实”空格（即空格字符）混淆）来解决该问题。在下文中，此特殊字符将表示为“-”。我们使用一种聪明的编码方案来解决重复字符问题：对文本进行编码时，我们可以在任意位置插入任意多个空格，在解码时将其删除。但是，我们必须在重复字符之间插入空格，例如“ he ll o”。此外，我们可以根据需要重复每个字符。

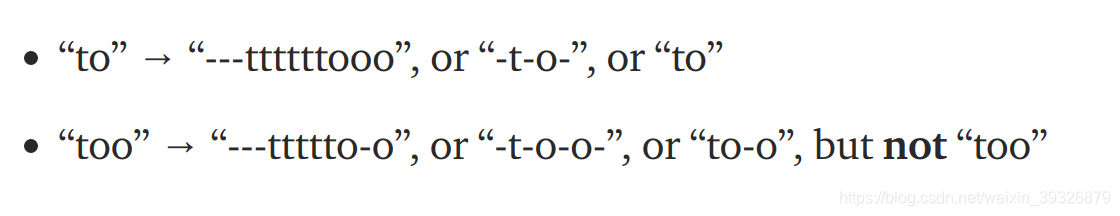

我们来看下面的例子：

如您所见，该模式还使我们能够轻松地创建同一文本的不同对齐方式，例如“ to”和“ too”以及“ -to”都代表相同的文本（“ to”），但与图像的对齐方式不同。训练NN输出编码文本（在NN输出矩阵中编码）。
损失计算

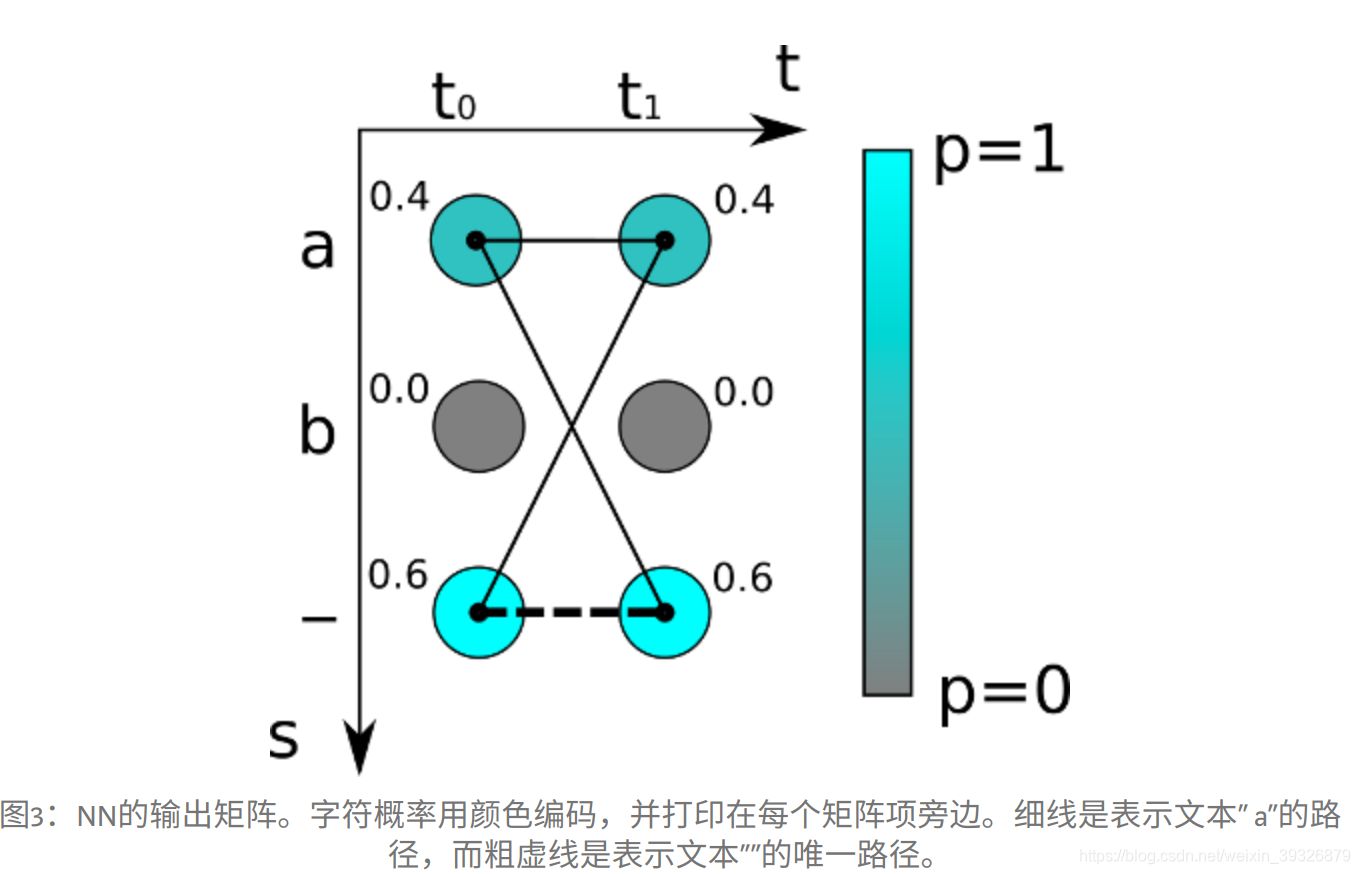

我们需要计算训练样本（图像和GT文本对）的损失值，以训练NN。您已经知道NN输出一个矩阵，其中包含每个时间步长每个字符的分数。简约矩阵如图3所示：有两个时间步长（t0，t1）和三个字符（“ a”，“ b”和空白“-”）。每个时间步的字符得分总和为1。

此外，您已经知道，损失是通过将GT文本的所有可能对齐方式的所有分数相加得出的，因此，文本在图像中的位置并不重要。
一个路线（或路径）的分数（通常在文献中称为）是通过将相应的字符得分相乘得出的。在上面显示的示例中，路径“ aa”的得分为0.4·0.4 = 0.16，而“ a-”的得分为0.4·0.6 = 0.24，而“ -a”的得分为0.6·0.4 = 0.24。为了获得给定GT文本的分数，我们对与该文本对应的所有路径的分数求和。假设示例中的GT文本为“ a”：我们必须计算所有可能的长度为2的路径（因为矩阵具有2个时间步长），分别是：“ aa”，“ a-”和“ -a” 。我们已经计算了这些路径的分数，因此我们只需要对它们求和就可以得到0.4·0.4 + 0.4·0.6 + 0.6·0.4 = 0.64。如果将GT文本假定为“”，我们看到只有一个相应的路径，即“-”，其总得分为0.6·0.6 = 0.36。
给定NN产生的输出矩阵，我们现在能够计算出训练样本的GT文本的概率。目标是训练NN，以便为正确的分类输出高概率（理想情况下，值为1）。因此，我们将训练数据集的正确分类概率的乘积最大化。由于技术原因，我们将其重新表述为一个等效问题：最小化训练数据集的损失，其中损失是对数概率的负和。如果您需要单个样本的损失值，则只需计算概率，取对数，然后在结果前加上负号即可。为了训练NN，相对于NN参数（例如，卷积核的权重）的损失的梯度被计算并且用于更新参数。
解码
当我们拥有训练有素的NN时，我们通常希望使用它来识别以前看不见的图像中的文本。或更笼统地说：给定NN的输出矩阵，我们要计算最可能的文本。您已经知道一种计算给定文本分数的方法。但是这次，我们没有得到任何文本，实际上，这正是我们正在寻找的文本。如果只有几个时间步骤和字符，尝试所有可能的文本都可以，但是对于实际用例，这是不可行的。
一种简单且非常快速的算法是最佳路径解码，它包括两个步骤：
1.它通过在每个时间步中采用最可能的字符来计算最佳路径。
2.它首先删除重复的字符，然后从路径中删除所有空格，从而撤消了编码。剩下的代表已识别的文本。

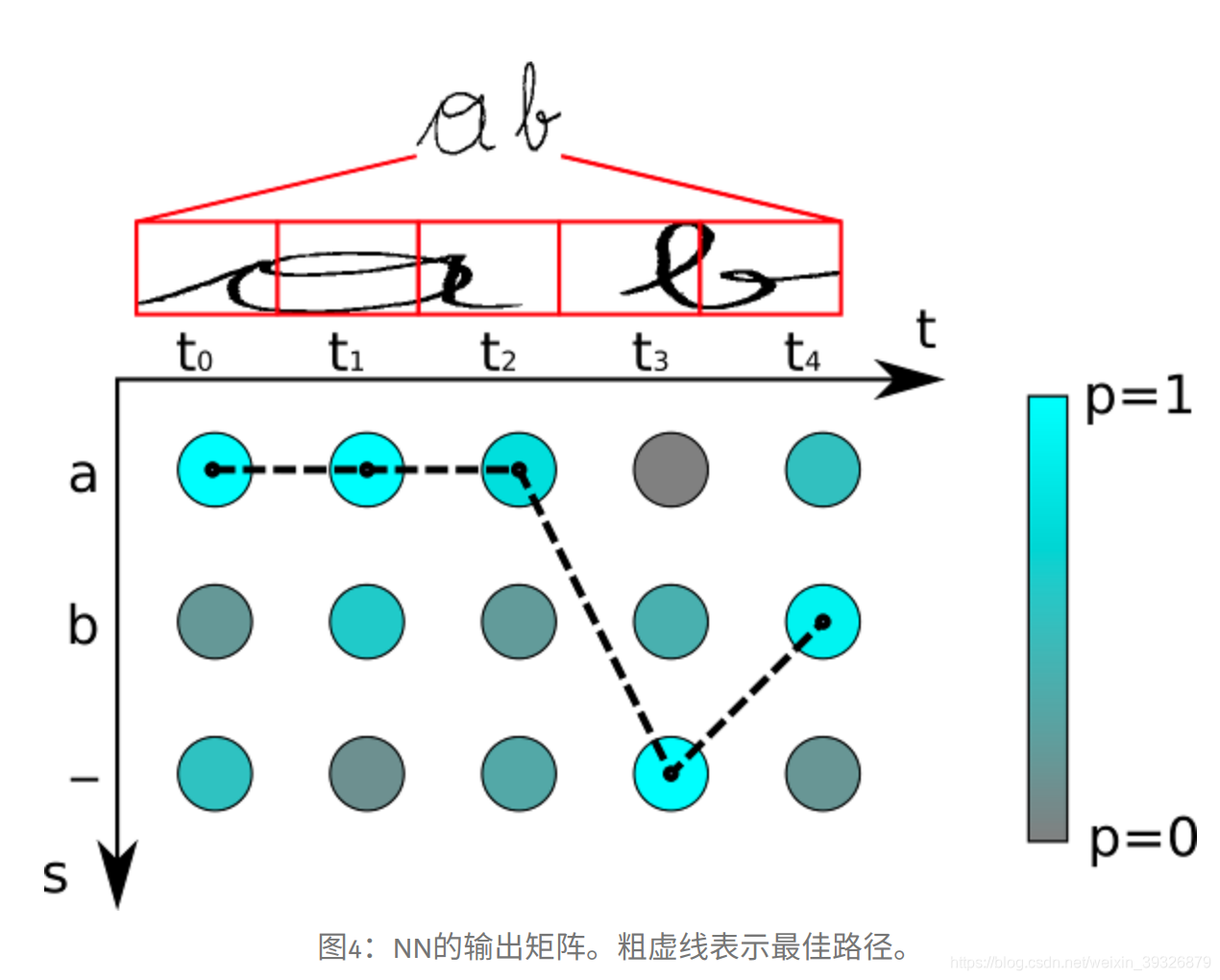

下图中显示了一个示例。字符为“ a”，“ b”和“-”（空白）。有5个时间步骤。让我们将最佳路径解码器应用于此矩阵：t0的最可能字符是“ a”，t1和t2的情况相同。空白字符在t3时得分最高。最后，“ b”最有可能在t4出现。这给了我们路径“ aaa-b”。我们删除重复的字符，这将产生“ ab”，然后从剩余路径中删除所有空格，这将为我们提供文本“ ab”，我们将其输出为可识别的文本。

当然，最佳路径解码只是一个近似值。很容易构造出错误结果的示例：如果对图3中的矩阵进行解码，则会得到“”作为可识别的文本。但是我们已经知道“”的概率仅为0.36，而“ a”的概率为0.64。但是，在实际情况下，近似算法通常会给出良好的结果。有更高级的解码器，例如波束搜索解码，前缀搜索解码或令牌传递，它们也使用有关语言结构的信息来改善结果。
结论

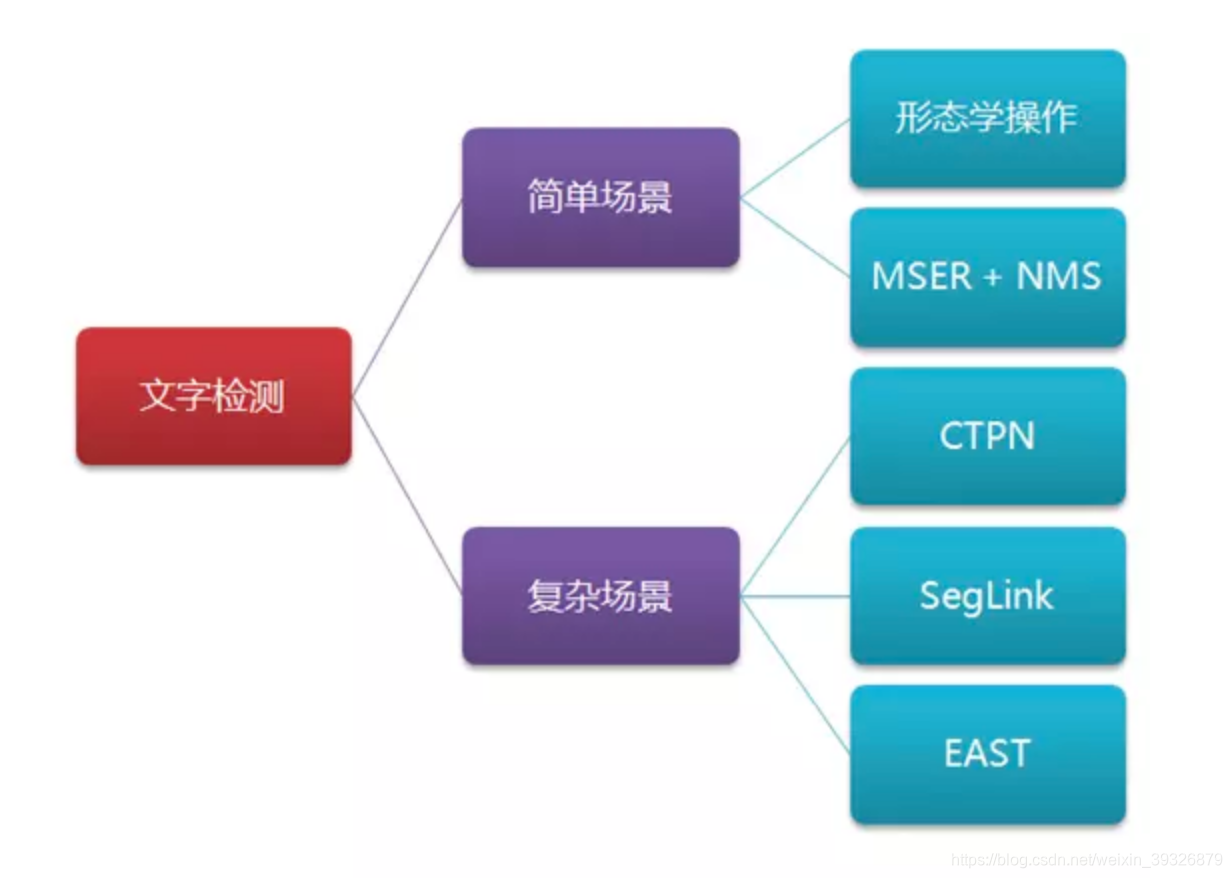

除此之外，还有一些早期的OCR算法，可以分为基于纹理的、基于模板匹配的、基于连通域的，也一并介绍一下：

CC

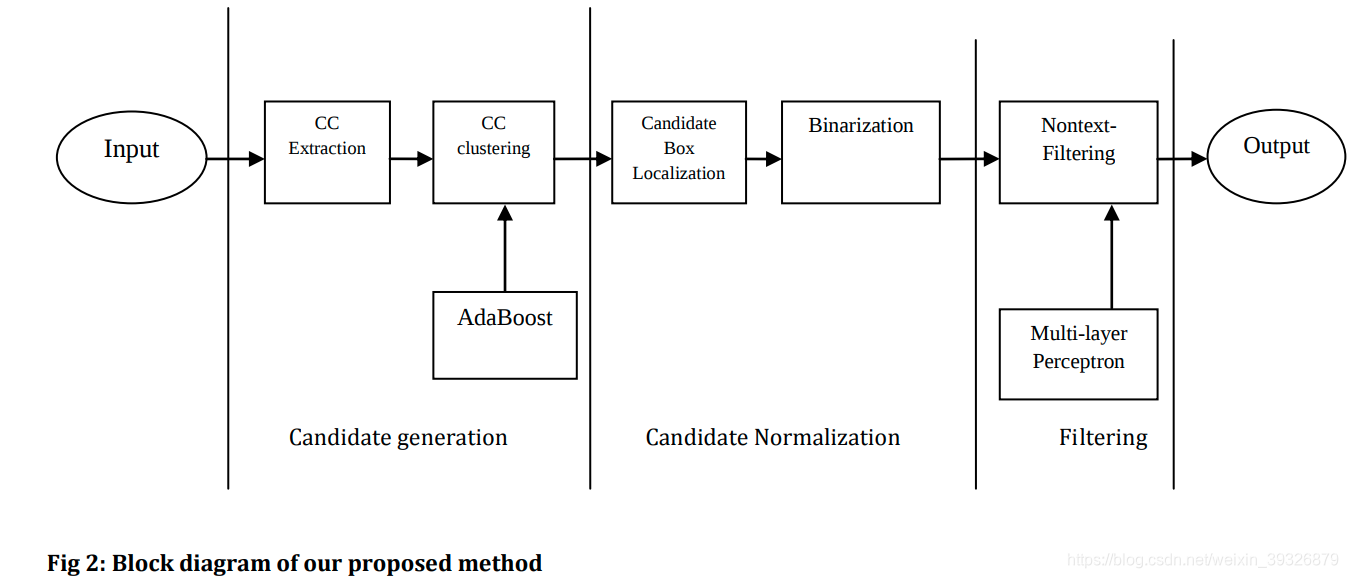

全称connected components. 其步骤可以分为候选框生成，候选框归一化，无字符区域过滤。

1.连通域提取（CC）
采用MSER算法，因为这是一个省时高效的算法，

MSER全称叫做最大稳定极值区域，其原理是：
主要是基于分水岭的思想进行检测。分水岭算法思想来源于地形学，将图像当作自然地貌，图像中每一个像素的灰度值表示该点的海拔高度，每一个局部极小值及区域称为集水盆地，两个集水盆地之间的边界则为分水岭，如下图：

MSER的处理过程是这样的，对一幅灰度图像取不同的阈值进行二值化处理，阈值从0至255递增，这个递增的过程就好比是一片土地上的水面不断上升，随着水位的不断上升，一些较低的区域就会逐渐被淹没，从天空鸟瞰，大地变为陆地、水域两部分，并且水域部分在不断扩大。在这个“漫水”的过程中，图像中的某些连通区域变化很小，甚至没有变化，则该区域就被称为最大稳定极值区域。在一幅有文字的图像上，文字区域由于颜色（灰度值）是一致的，因此在水平面（阈值）持续增长的过程中，一开始不会被“淹没”，直到阈值增加到文字本身的灰度值时才会被“淹没”。该算法可以用来粗略地定位出图像中的文字区域位置。
依我的理解，就是文字连通域需要像素连通,且像素值基本相同。也就是提取出像素值基本稳定的连通域。从0到255增加的步骤，也是要求文字是黑色（255）。

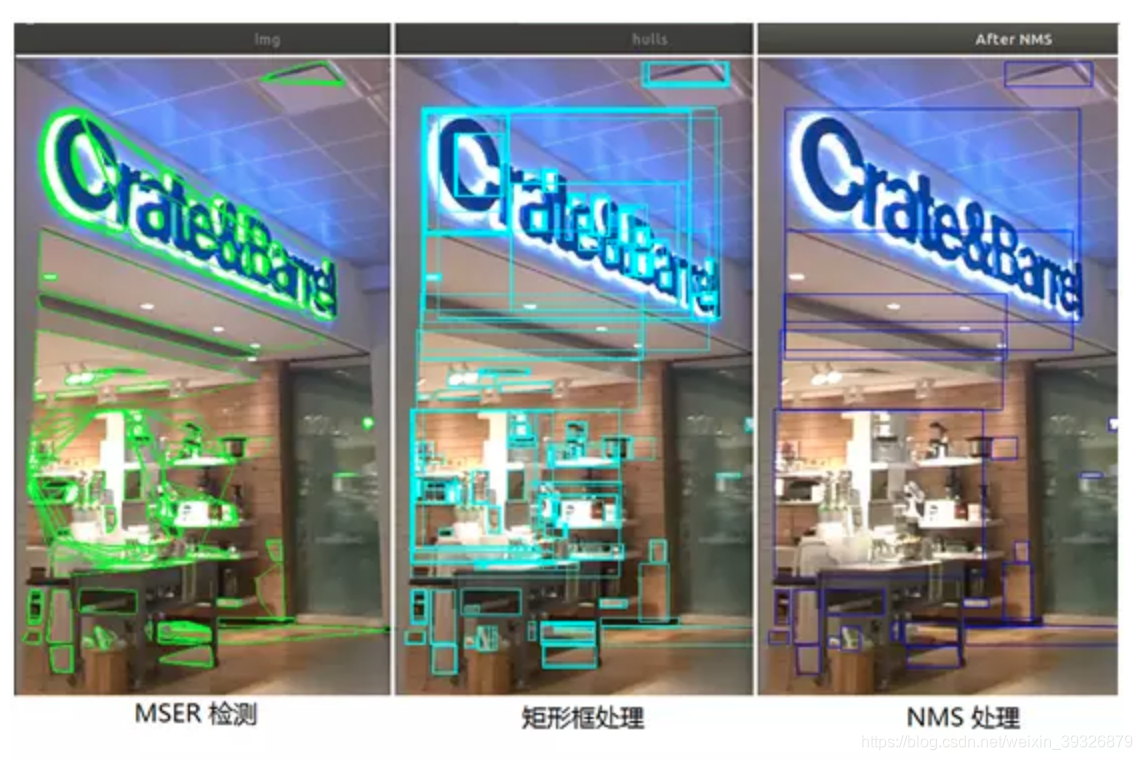

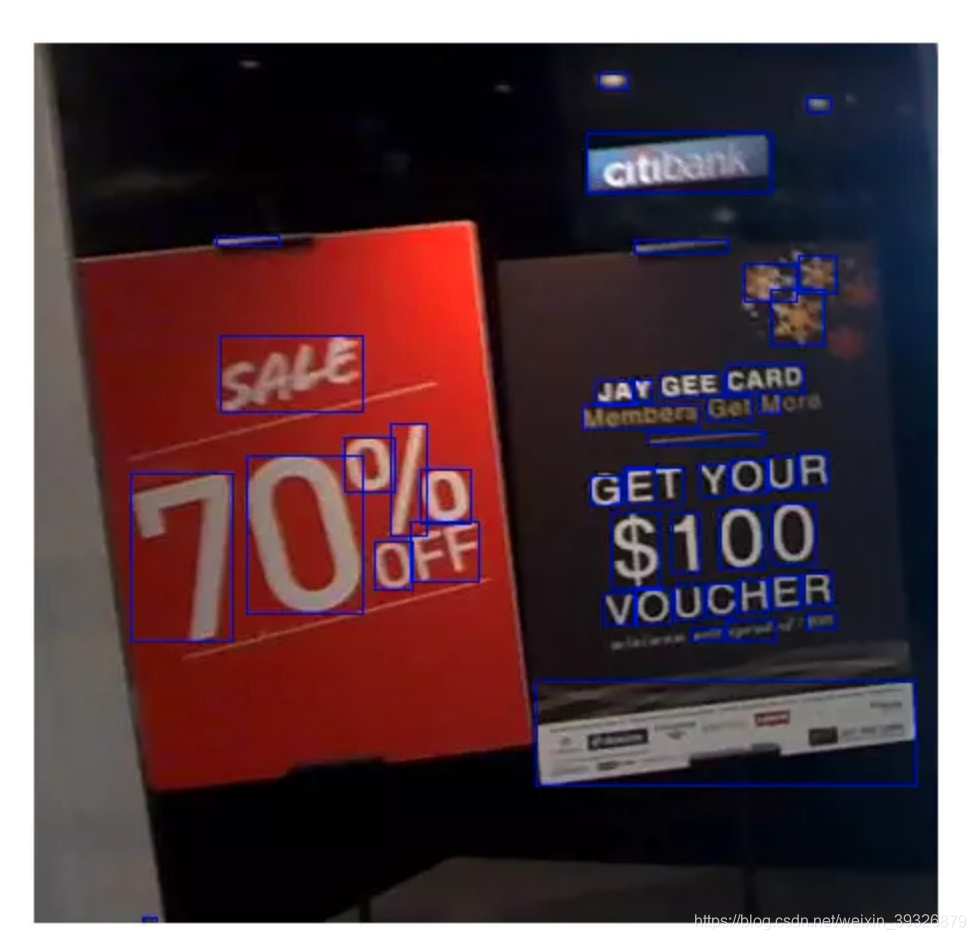

经过opencv的算法，可以得到很多像素值稳定的连通域，获取最小矩形框，得到的如下图所示：

有很多重复的框，经过NMS处理后得到：

接下来建立训练集，判断该连通域框是否包含文字；
然后对于是文本的区域和不是文本的框进行Adboost分类；
然后对于字符的类别进行SVM分类；
当然这只是用于简单场景，复杂场景下效果不OK.

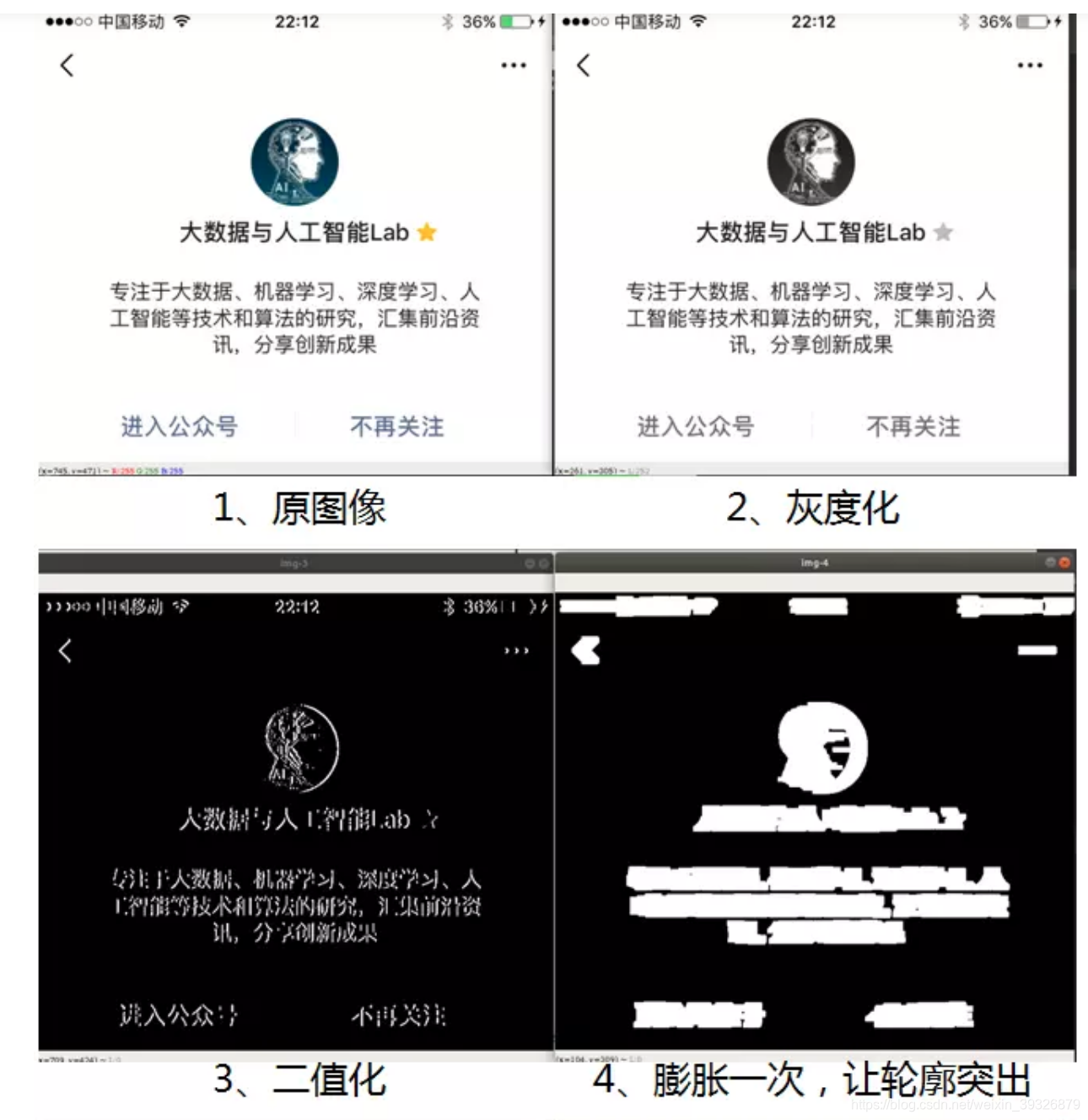

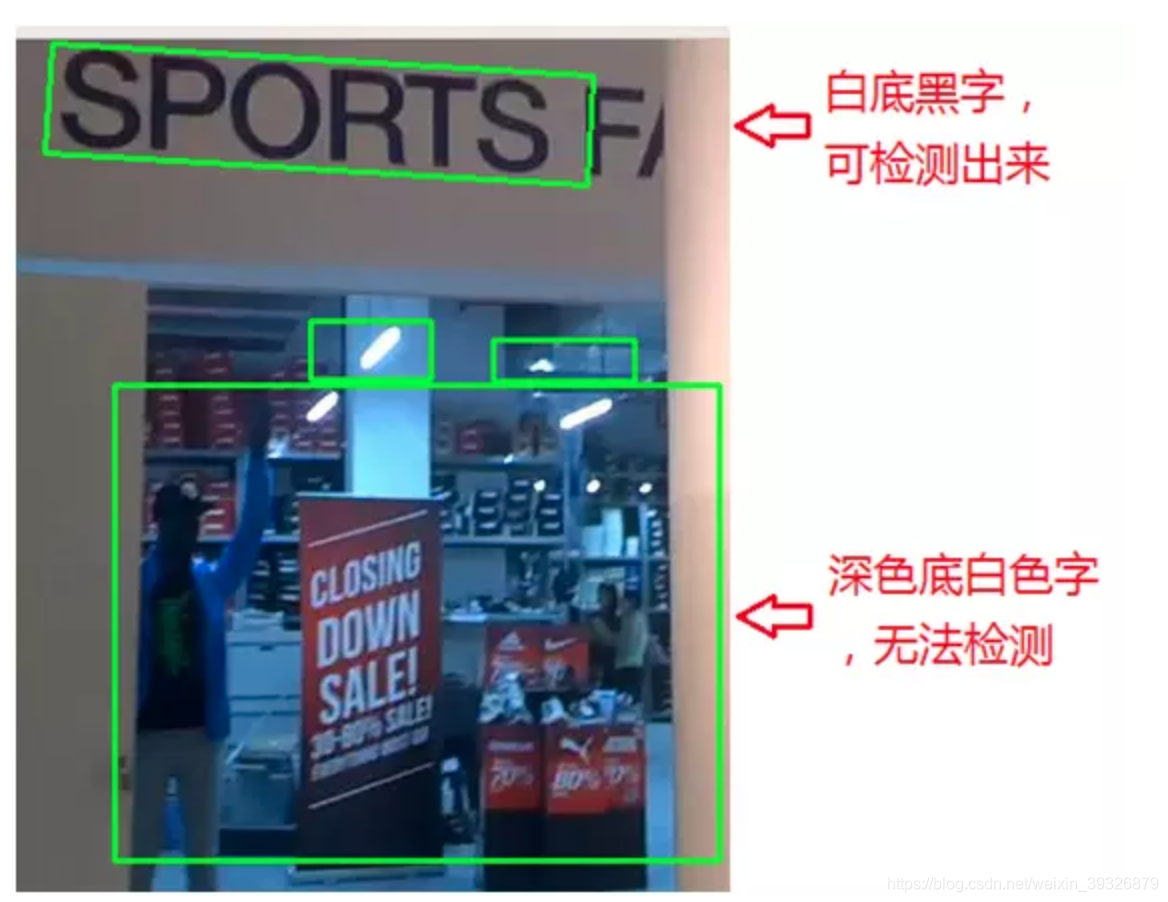

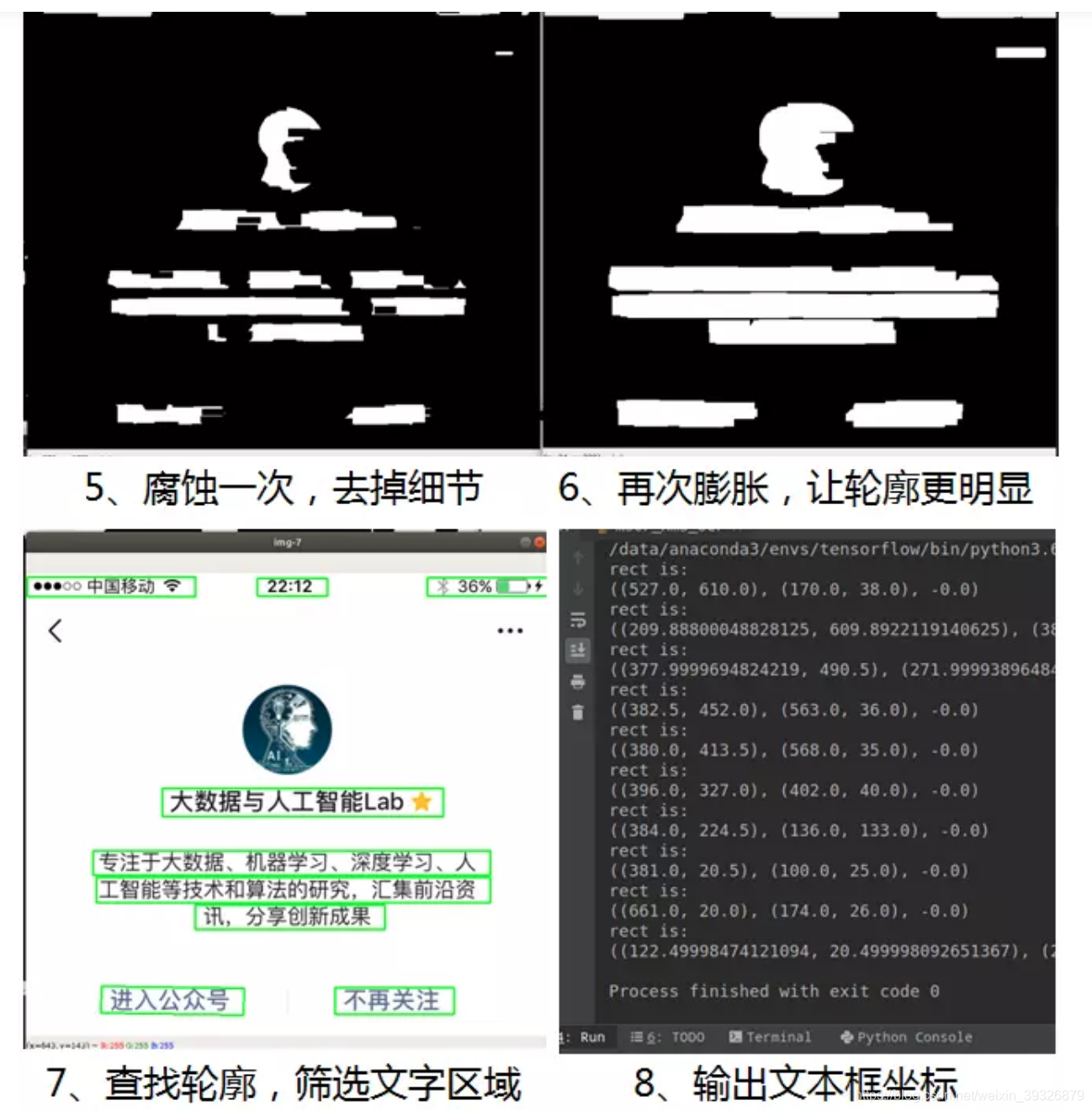

简单的膨胀腐蚀拟合轮廓

当然，只针对白底黑色或者黑底白字，复杂背景完全无法检测。
