candence 如何添加.edf (下载好的原理图库)

最新推荐文章于 2024-11-06 22:47:07 发布
最新推荐文章于 2024-11-06 22:47:07 发布
阅读量3.8k 收藏 3
点赞数 2
分类专栏： 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39328406/article/details/111755454
版权
博客介绍了原理图库的下载与导入方法。可从https://app.ultralibrarian.com/ 下载原理图库，该网站有很多元器件库，cap文件是配置文件。下载后通过flie -> import design -> edif 添加下载文件即可完成导入。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

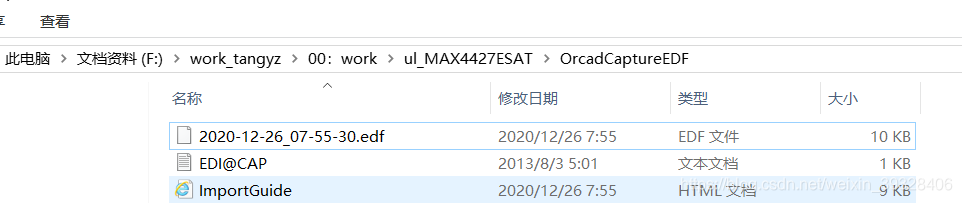

1: 下载好原理图库 https://app.ultralibrarian.com/details/9a46d76c-10a1-11e9-ab3a-0a3560a4cccc/Maxim-Integrated-Products/MAX4427ESA-T?uid=ab6960eb03b874ae&exports=CadenceOrCADCaptureEDF&exports=MentorPADSv2007 这个网站挺好的 很多元器件库 （cap文件是配置文件）
在这里插入图片描述

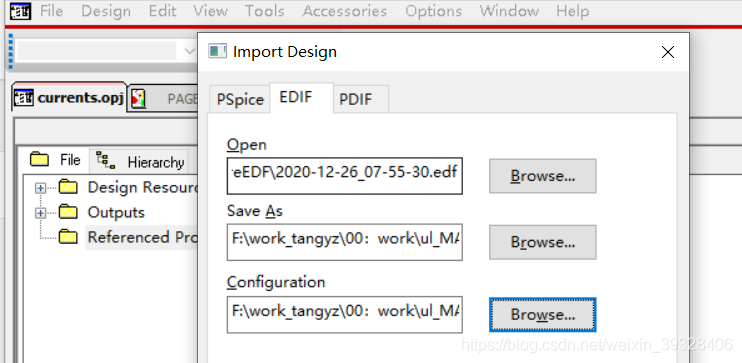

2：flie -> import design -> edif 添加好自己刚下载的文件
在这里插入图片描述

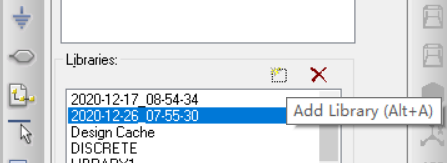

3 导入进来就好了
在这里插入图片描述
