CANape 离线数据格式转换

文章目录

• 前言
• 一、新建CANape工程
• 二、转换格式
  • 1.格式转换前设置
  • 2.数据转换
• 总结

---

前言

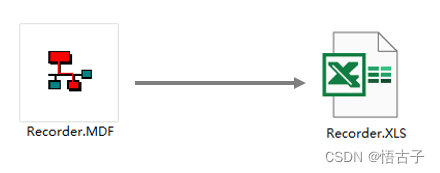

      本文以CANape13软件转换采集数据格式为例：将CANape采集到的MDF格式的数据，转换为excel常用的xls格式。

转换数据前准备：

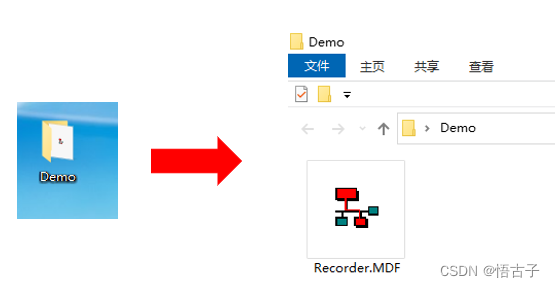

建议在电脑桌面或其他分区建立名为“Demo”的文件，用于存放：

①转换的离线数据；

②新建的CANape工程；



一、新建CANape工程

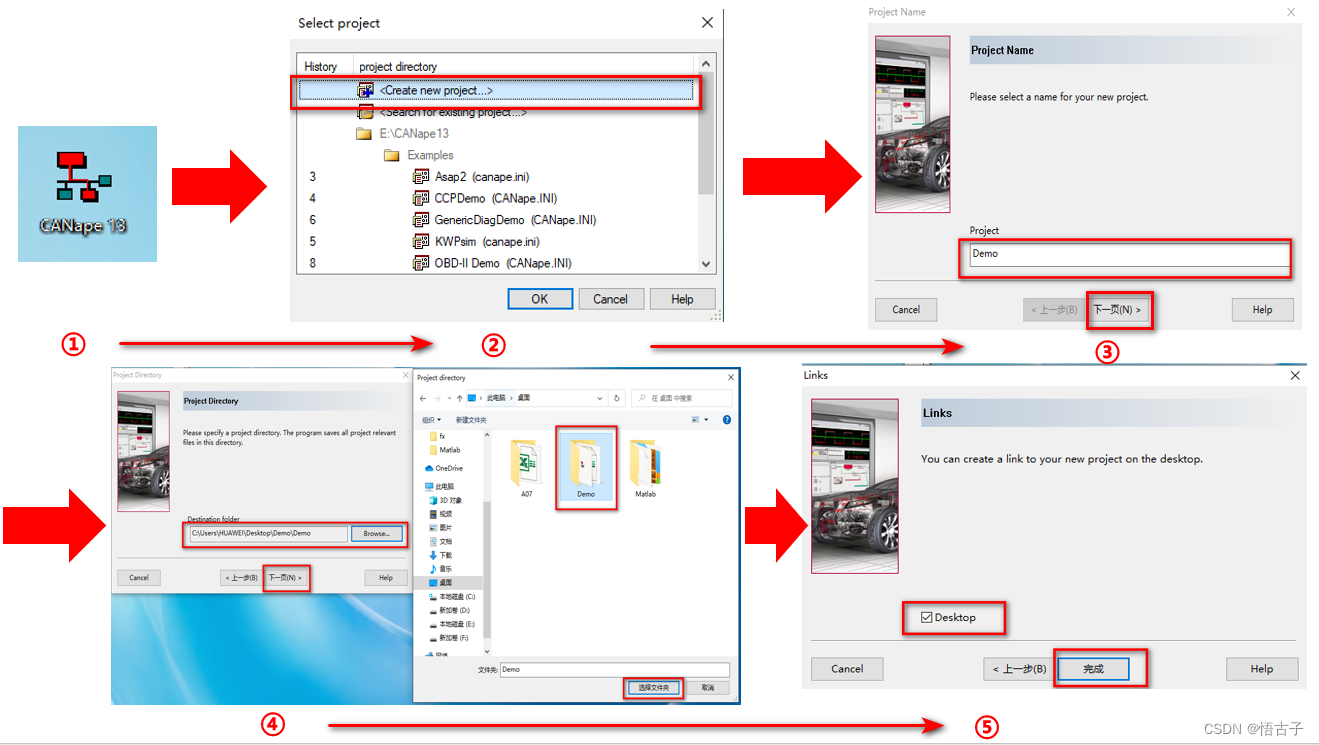

按照以下步骤新建CANape工程：

①双击打开“CANape13”;

②在Select project 窗口中选择“《Create new project...》”，点击“OK”;

③Project name窗口——Project栏编辑新建工程名称，点击“下一页”；

④Project directory窗口—— 点击Destination folder栏下面的“Brows...”, 选择电脑桌面上已经建立的文件夹Demo，点击“下一页”；

⑤Links窗口——勾选Desktop，点击“完成”；至此CANape工程已新建完成。

二、转换格式

1.格式转换前设置

CANape工程新建完成后，依据如下路径打开Excel文档格式转换设置选项：

File—Measurement file——Converter options—— Excel Export Converter，

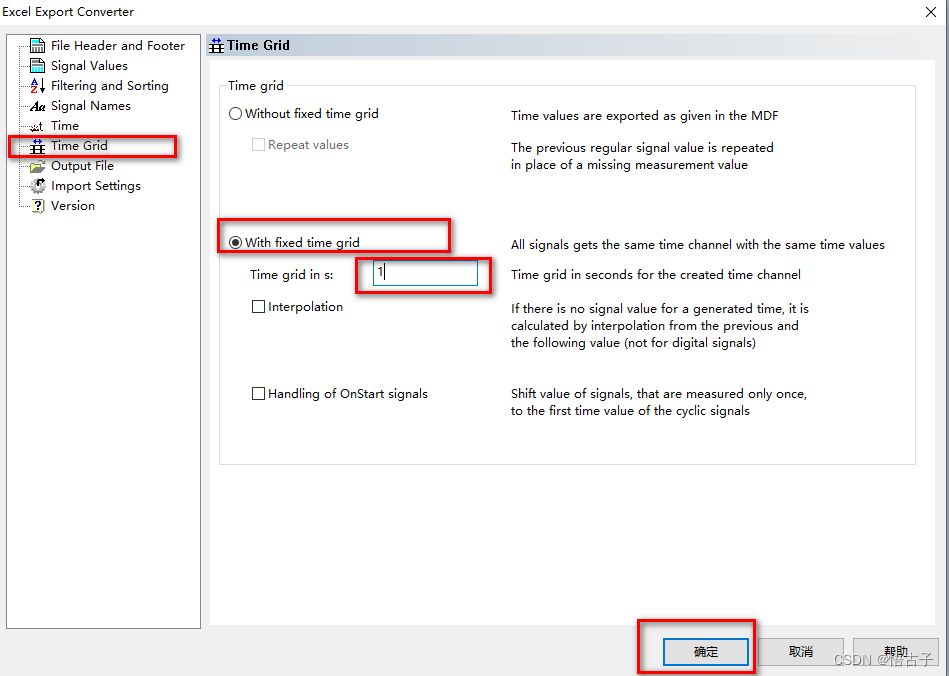

在弹出的Excel Export Converter窗口，在“Time Grid”选择“With fixed time grid”，设置Time grid in s为1（代表数据转换时，信号周期为固定的1s）

2.数据转换

转换数据格式设定后，依据如下路径打开Excel文档格式转换器：

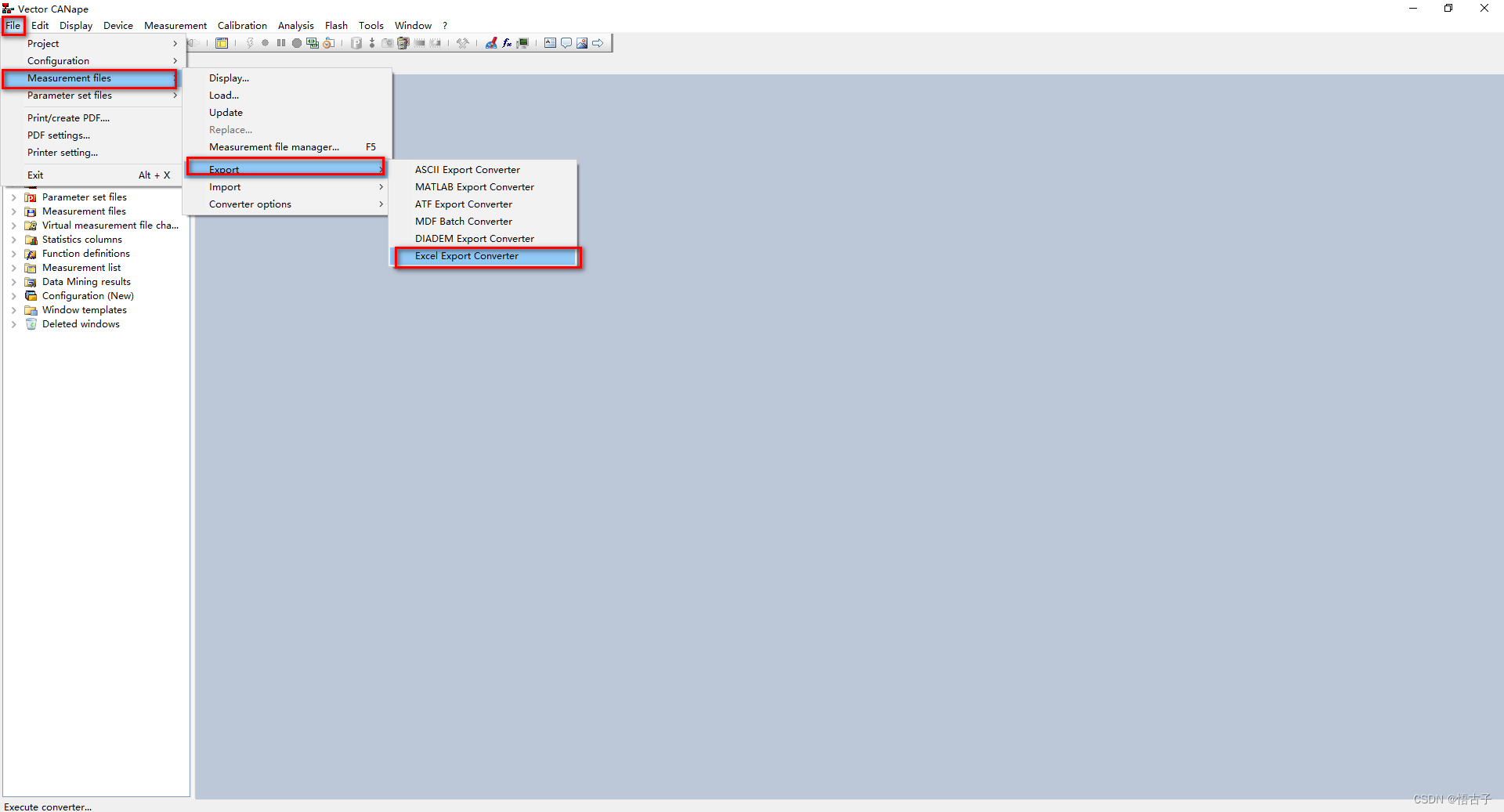

File—Measurement file——Exports—— Excel Export Converter

在弹出的Data file name（s）for Excel Export Converter窗口，选择需要转换的离线文件（示例：Recorder.MDF）点击“打开”

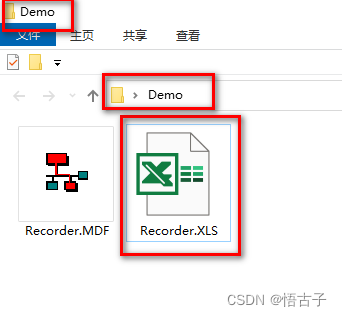

等待Excel Export Converter格式转换条弹出，转换完成自动消失，即可在桌面已经创建的文件夹Demo中生成.xls格式的Excel文档

---

总结

①CANape13仅支持256条信号转换，建议不要转换超过256条信号数据，
②转换信号周期建议设置为1s，否则信号数据量太大，容易导致转换程序崩溃。
