Arduino在使用I2C通信时都会用到SDA和SCL引脚，但各型号Arduino板的SDA和SCL引脚位置不同。

Arduino中使用I2C通信可直接调用Wire.h库。这个库允许Arduino链接其他I2C设备。链接线有两条，分别是SDA(数据行)和SCI(时钟线)。

下面是各型号Arduino的I2C对应引脚：

Arduino Board I2C / TWI pins

Arduino Uno / Ethernet / Pro Mini： A4 (SDA), A5 (SCL)

Arduino Mega2560： 20 (SDA), 21 (SCL)

Arduino Leonardo / Pro Micro： 2 (SDA), 3 (SCL)

Arduino Due： 20 (SDA), 21 (SCL), SDA1, SCL1

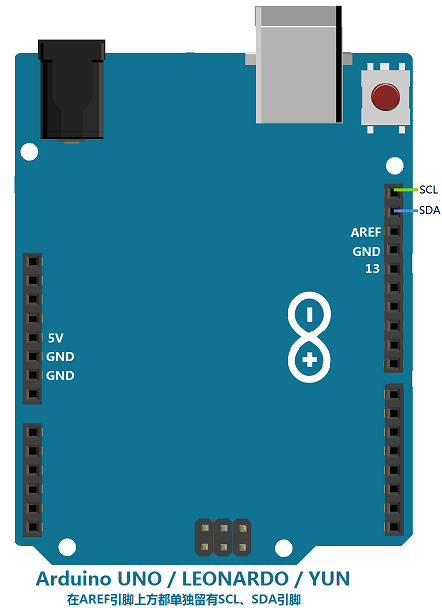

另外，Arduino UNO / LEONARDO / YUN板都单独留有SCL、SDA引脚如下图
