PCB绘制时候，可能会遇上将一大块铜皮分为几次绘制，然后再合并起来。

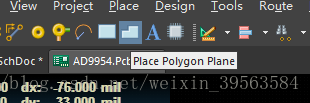

1、选择铺铜

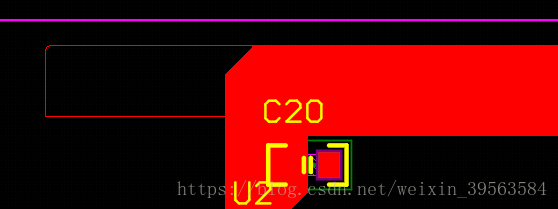

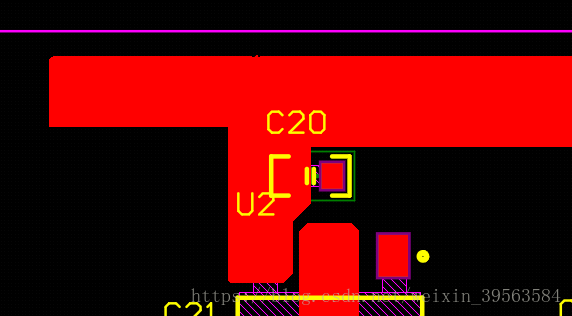

2、绘制至少两块铜皮，设置为相同的网络（铜皮之间要有重叠，此时无法正常铺设）

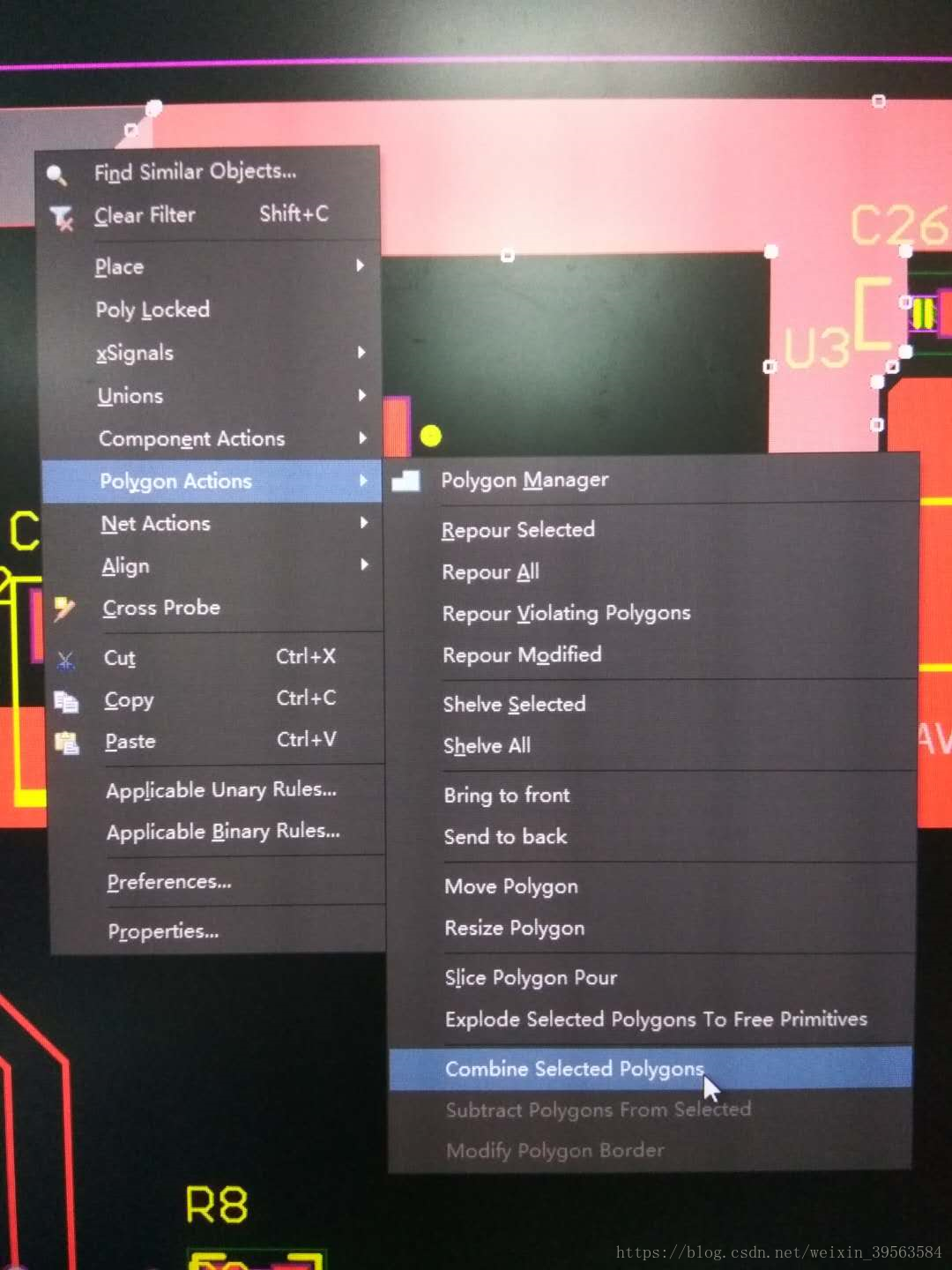

3、按shift键，鼠标左键选择需合并的铜皮，然后鼠标右键->Polygon Actions->Combine Selected Polygon



4、然后再按鼠标右键->Polygon Actions->Repour All(重新铺铜)，完成！！！
