接着专栏的上一篇文章继续更新。

自动化工程师在用传感器时经常出现选NPN还是PNP型传感器的问题，另外，即使确定好选型以后也会面临如何与PLC的输入端口接线的问题。因为这两种传感器的接线方式正好相反，如果接错了，轻则不出功能，重则烧毁端口。所以本篇文章从根本原理上为大家讲解两种传感器的原理以及各自的接线方法，方便各位能快速、正确的进行区分。

一、NPN型传感器

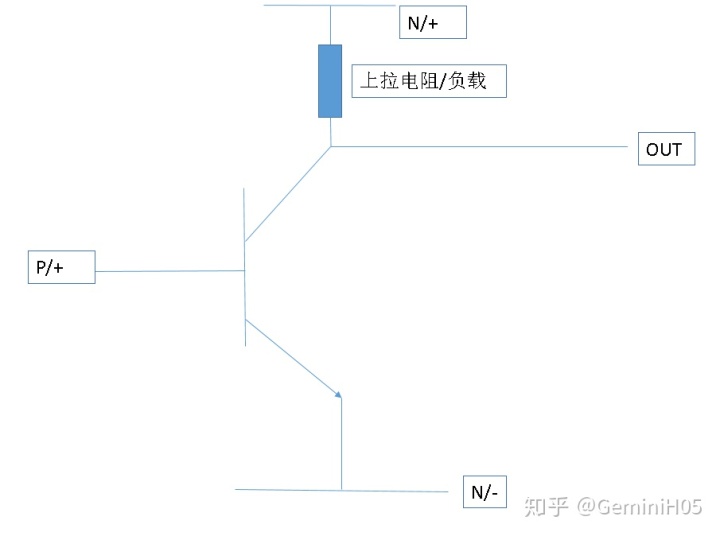

图一 NPN型传感器原理

NPN型传感器的原理如图一所示，集电极和发射极为N结，基极为P结。为了保证三极管能正常导通，集电极必须接正极，基级必须接正极，发射极必须接负极（发射结正偏，集电结反偏）。集电结上有一个负载，一般为上拉电阻，在负载的下端口是OUT信号输出线。所以整个传感器需要接三根线。

• 集电极接正极
• 发射极接负极
• OUT信号线接到PLC输入端口中。

当传感器导通时，集电极和发
