0 前言概览

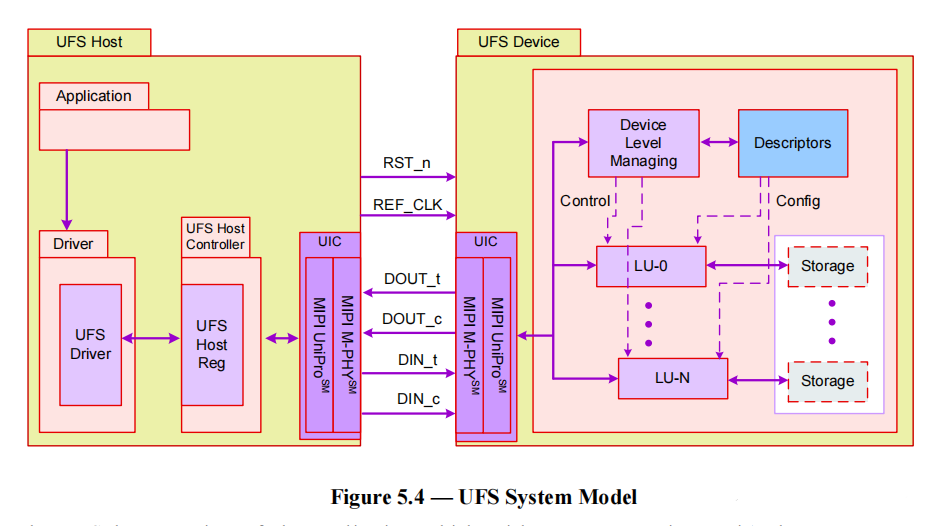

上一篇文章中我们介绍Hibernate模式时有提到UIC层的MIPI Unipro和M-PHY，那么UFS的整体架构参考下图，本文会进入到UTP层和UCS层，依据JESD220F内容来介绍一下UFS设备和主机之间的信息传输是什么样的。

1 UFS整体结构概览

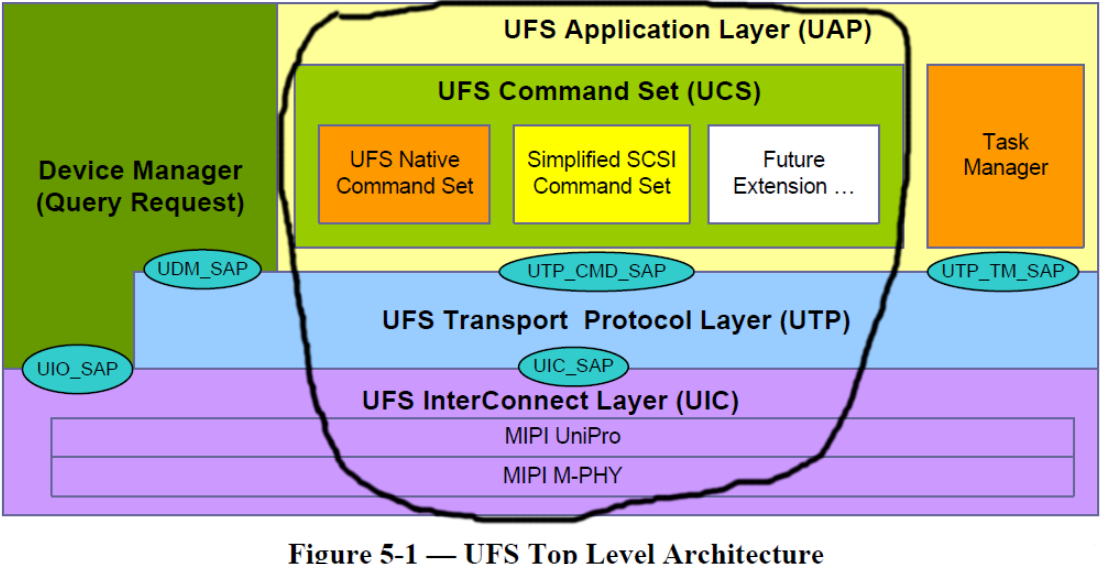

我们本篇文章主要学习讲述的部分就是下图中圈出部分，知道UFS内的信息传输的结构之前需要先了解一下，UFS的整体架构。

1.1 UIC 内联层

UIC：UFS InterConnect Layer，

这是UFS的最底层，他的作用是掌管UFS host和UFS device之间的连接，UIC层包含MIPI Unipro和MIPI M-PHY ，如下图两侧的UIC所示，它是一个物理层，形象的可以把他理解为Host和device之前的桥梁吧。

1.2 UTP 协议传输层

UTP：UFS Transport Protocol Layer

他的作用就是提供灵活的数据包结构，协助UFS控制器封装指令，通过这种命令单元在UFS host和UFS device的UTP层之间传输，这个单元他就是 UPIU（UFS Protocol Information Unit）。如果继续前面桥梁的寓意的话，UTP就相当于桥上运输的一个个包裹，并且有一定的运输规则，例如我从一端传输过去一个请求类型的包裹，那么另一端需要给我这一端返回一个“我已经准备就绪”的包裹，诸如此类，具体有什么运输规则我这里不做展开，这里只做概念性介绍。

1.3 UAP应用层

UAP：UFS Application Layer

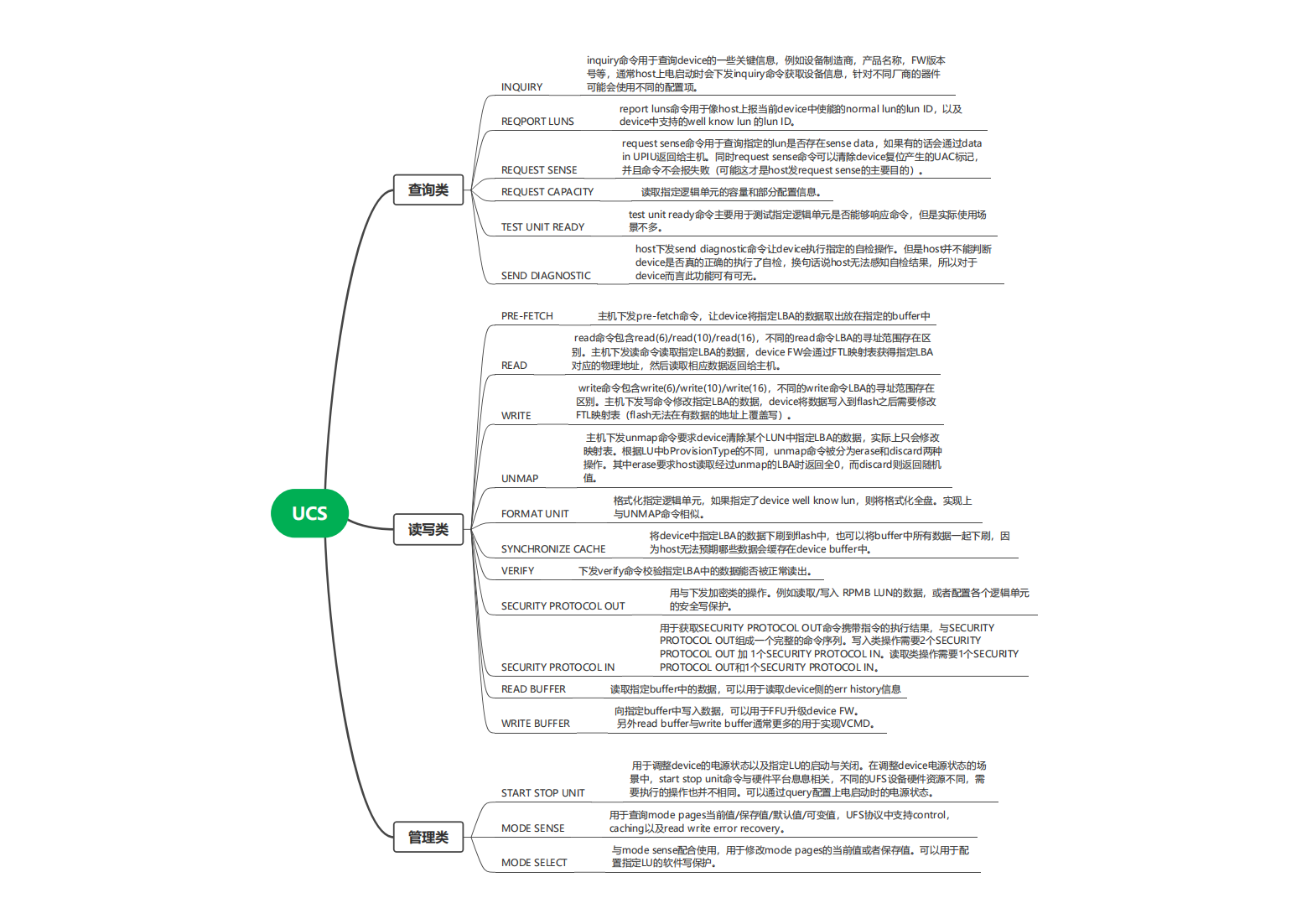

它处于UFS协议栈的最顶层所有的命令或者请求都来自于这里，这一层包含UCS和Task manager。其中UCS：UFS Command Set是命令集层负责命令的生成，UFS使用的是简化的SCSI命令，它使用了SCSI的SBC（SCSI Block Commands）和SPC（SCSI Primary Commands）命令，这两种类型命令都共享着相似的CDB（command descriptor block）格式。所以UAP层可以理解为生成包裹中的内容并管理包裹的角色。

1.4 小结

本节简单进行UAP, UTP, UIC层的概念描述，大致了解假如host想要从UAP->UTP->UIC传输一个命令给device,总体上三步：第一UAP层生成一个命令，第二UTP层打包命令，第三UIC层传输命令给到device侧的UIC。

2 UPIU & UCS

上面我们大致了解了UFS架构中都有哪些层，下面我们了解UPIU作为信息传递的单元都有哪些种类型，以及UFS使用的命令集都有什么，以及这两者之间的关系。

2.1 UPIU介绍

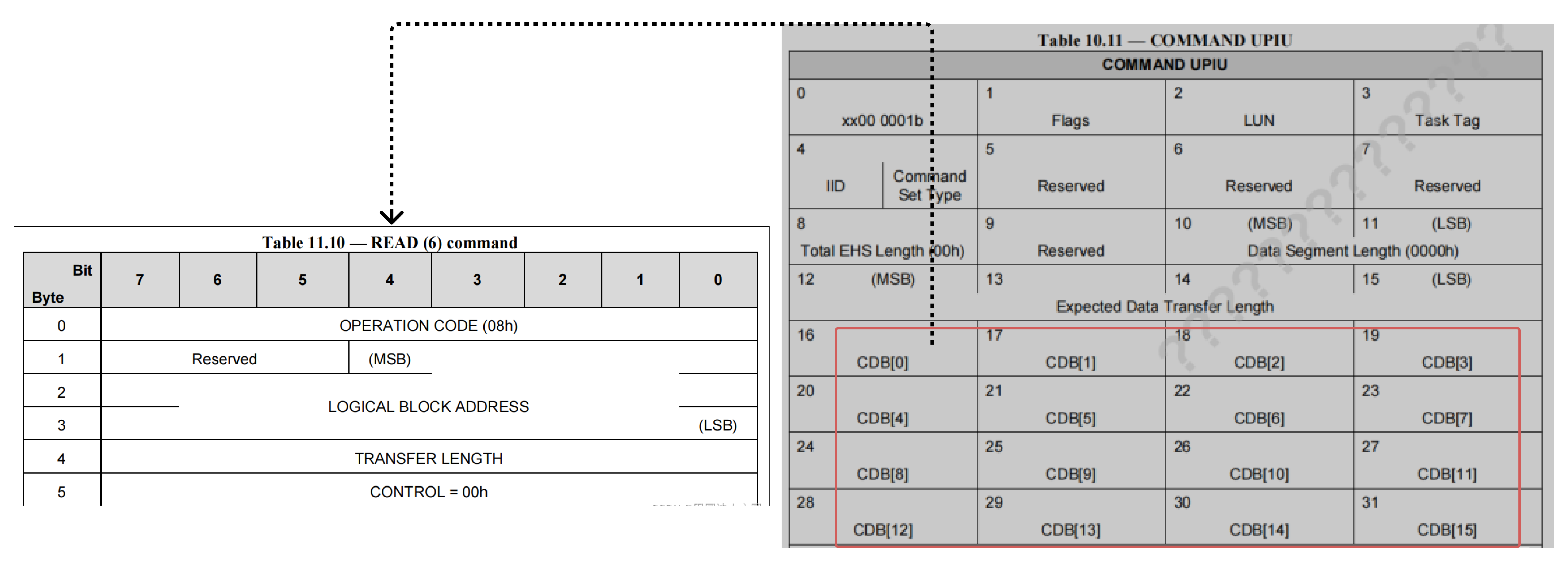

UPIU都有一定的结构格式固定的大小：basic header+额外字段（用于支持不同的传输类型）

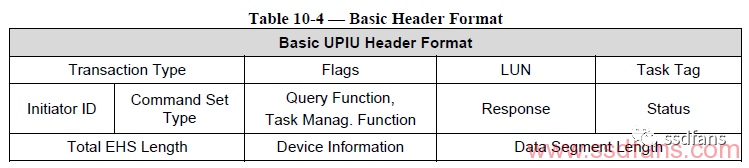

UPIU的basic header格式如下：

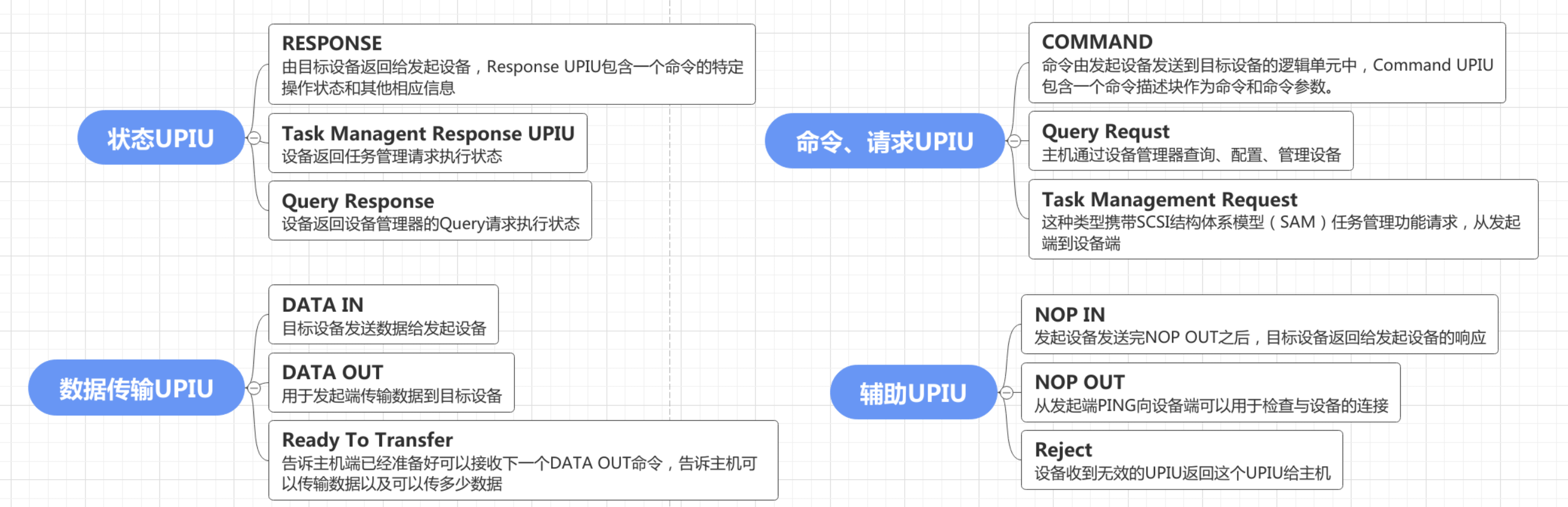

如下图所示UPIU一共有12种不同的类型，不同的类型就具体体现在basic header中，每个类型都有一个特定的transaction code，transaction code的bit 5表示传输方向，简单来记忆下面12种类型的UPIU传输方向的话，所有xxx OUT、COMMAND、xxx REQUEST都是host到device的,其他的都是device到host的。
