orCAD导出PCB丝印的方法

1、首先确保电脑已安装pdffactory pro软件；

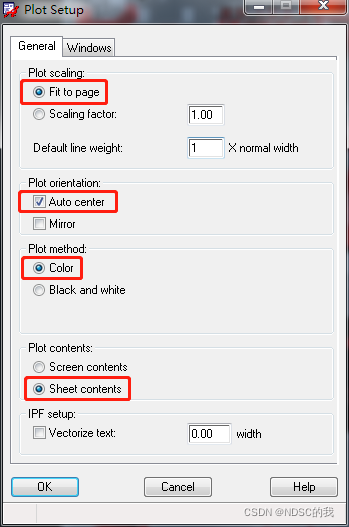

2、打开一个PCB文件，点击File→Plot Setup···，并按照图进行设置；

备注：如需要导出bottom层的丝印或者assembly组装丝印，则需要选择Mirror；
           如果需要打印黑白，则选择Black and white。

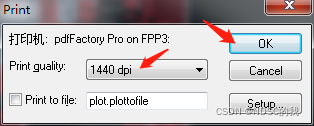

3、点击Plot···，选择分辨率后，则可以选择是转成PDF，还是直接打印，如下图所示：
