live2d_Live2D 性能优化

这是侑虎科技第659篇文章，感谢作者晨星供稿。欢迎转发分享，未经作者授权请勿转载。如果您有任何独到的见解或者发现也欢迎联系我们，一起探讨。(QQ群：793972859)

作者也是U Sparkle活动参与者，UWA欢迎更多开发朋友加入U Sparkle开发者计划，这个舞台有你更精彩！

---

随着Live2D在项目研发中被广泛使用，其性能优化的需求已经不容忽视。笔者通过模型资源、Mesh、RenderTexture、Material和CPU耗时这5个方面来阐述优化的过程，并且最终实现了低端机上6个模型30帧的效果，值得大家参考。

优化结果

测试机型：低端机——红米4X

测试样例：同样的6个模型(游戏中同屏最多6个模型)

版本：3.2.05

CPU优化主要在CubismModel.Update、CubismModel.OnRenderObject；

内存优化主要在Texture2D、Mesh、RenderTexture、Material以及Mono内存分配。

接下来介绍从模型资源、Mesh、RenderTexture、Material和CPU耗时5个方面来优化性能。

1、模型资源

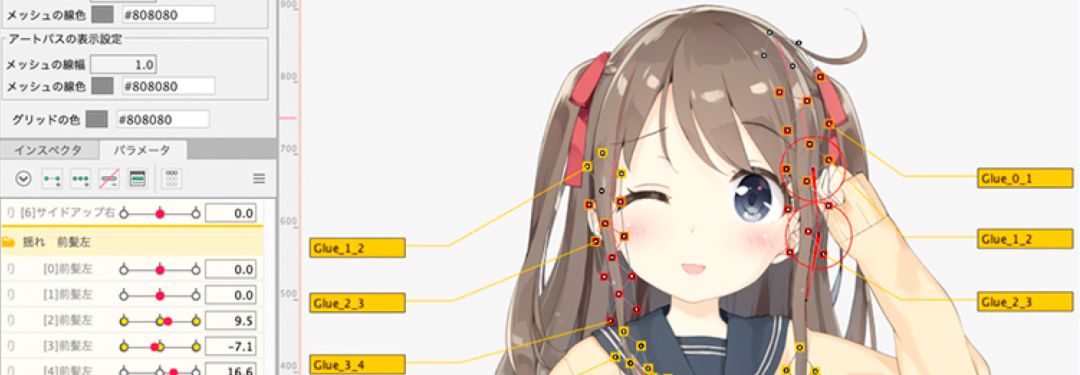

项目前期没有制定Live2D美术规范，美术导出文件的时候，直接使用自动布局顶点的方式，而Live2D自动生成Mesh的时候对于每个部件的内外边界各生成一份顶点，发现如下问题：

1、模型Mesh数量太多

2、模型的总顶点数达到6K左右

后续跟美术沟通之后，对Live2D模型(后续的模型都指Live2D模型)的导出规定如下：

1、手动布局顶点

2、ArtMesh数量控制在100以内(之前的模型由于改动的工作量太大，暂时不做修改)

3、模型顶点数控制在2k面以内(游戏最多有6个模型)

4、Edit Texture Altas中贴图大小1024*1024，自动布局且Margin为5px

5、为了避免多贴图导致DrawCall升高，一个模型只使用一张贴图

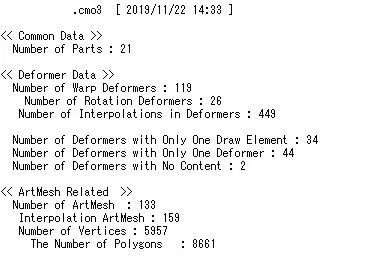

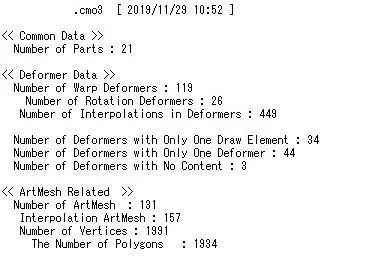

2小时后，通过Live2D Cubism Editor->File->Model Statistics查看优化结果如下：

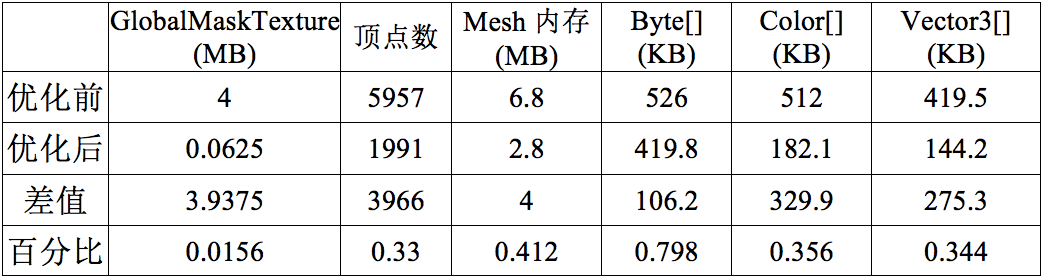

性能数据测试结果如下：

2、Mesh

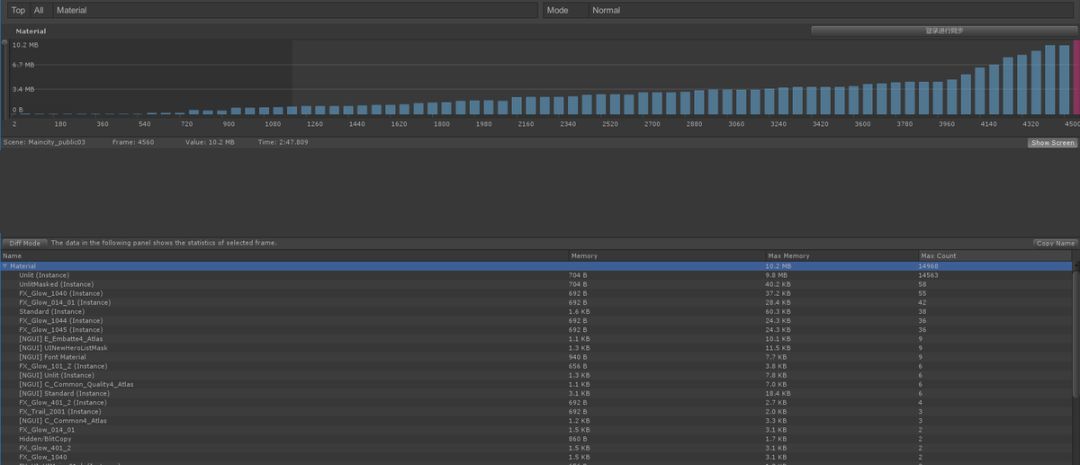

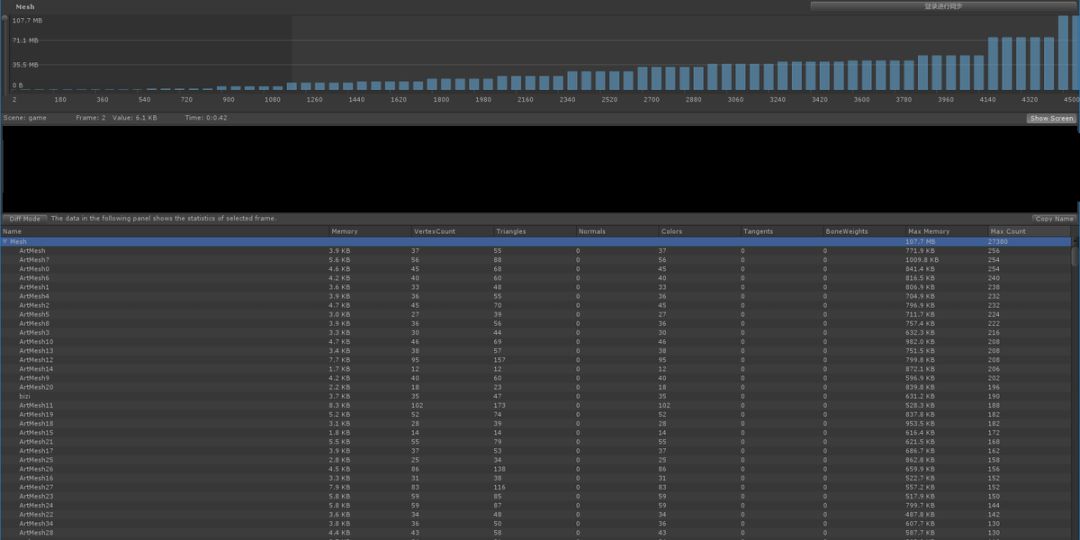

测试发现游戏一个模型的Mesh数量在80-200之间，同屏最多有6个模型，通过UWA GOT测试发现Mesh峰值达到107MB(27380个)，Material数量达到10.2MB(14968个)，其中Unlit(Instance)数量14563个明显异常。

研究CubismRenderer.cs发现如下问题：

1、运行时创建了两份Mesh内存

2、Mesh资源未销毁，导致内存泄漏

3、顶点色每帧都会重新赋值

针对问题1，经测试发现，改成一份Mesh并没有明显的CPU变化，Mesh内存减少一半，由于每一帧都有顶点变化，_meshFilter.mesh = FrontMesh每帧700次的CPU消耗也可以省去。

针对问题2，可以在OnDestroy中调用Destroy接口销毁Mesh。

针对问题3，使用标记控制是否更新顶点色，减少顶点色赋值的0.5ms左右CPU消耗。

另外值得一提的是，Mesh中使用了顶点色处理透明和颜色变化，但是同一个Mesh的顶点色全部相同，可以想到在Shader中控制颜色，实际上为了动态合批不得不使用顶点色，合批之后控制在10个DrawCall左右，不合批每个模型DrawCall数量达到上百个。

3、RenderTexture

CubismMaskTexture.cs中创建的RenderTexture大小默认为1024*1024，项目中遮罩效果大部分使用在眼睛，在实际测试之后有如下优化：

1、将GlobalMaskTexture.asset的Size改成128，实际数值可以根据项目需要修改。

2、CubismMaskTexture.cs中RemoveSource函数加上如下检查，在没有遮罩模型的时候可以释放RenderTexture。

if(Sources.Count == 0) {     if(_renderTexture != null)     {         RenderTexture.ReleaseTemporary(_renderTexture);        _renderTexture = null;     } }

3、CubismMaskTexture.cs中OnDisable()和RefreshRenderTexture()函数中同样添加释放RT的接口。

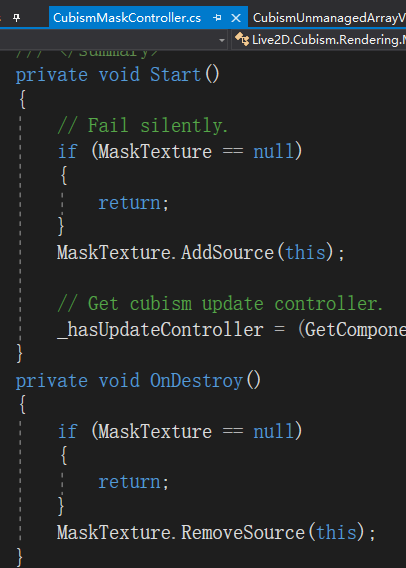

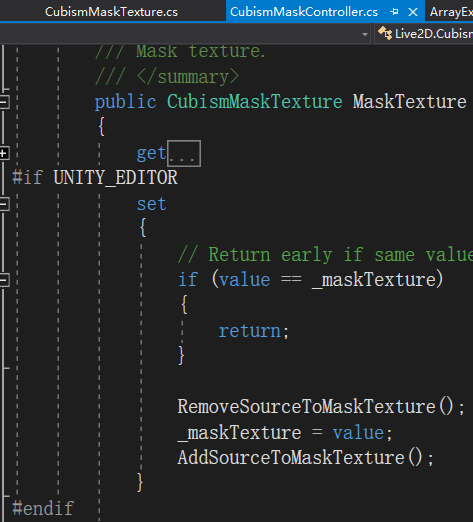

4、CubismMaskController.cs做如下修改，避免RenderTexture无法释放，同时避免切换模型且未销毁时CubismMaskCommandBuffer.Lateupdate持续CPU消耗。

修改后：

4、Material

通过UWA GOT测试发现材质数量也达到1w多个，研究发现材质有明显的泄漏问题，解决方案如下：

1、CubismRenderer.cs中Material属性

public Material Material{     get    {         return MeshRenderer.material;     }     set     {        MeshRenderer.material = value;     } }

修改成：

public Material Material {    get     {         return MeshRenderer.sharedMaterial;     }     set     {         MeshRenderer.sharedMaterial = value;     } }

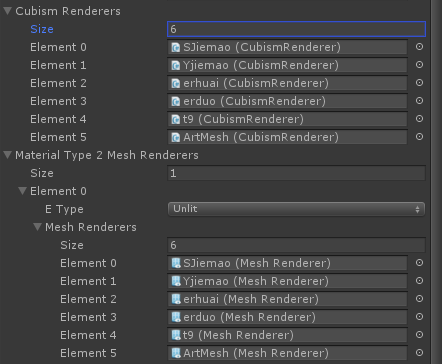

2、模型导入引擎后，将相同材质的MeshRender缓存，在运行时的Start函数中实例化材质，对所有同材质的MeshRender赋值同一个实例，离线实例化的问题时可能出现两个以上相同的模型共享材质。

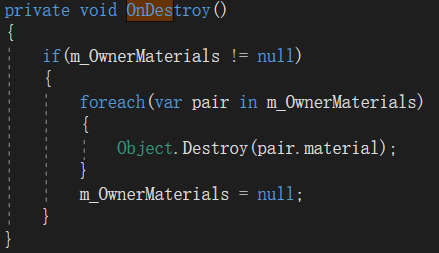

3、模型销毁的时候同时将实例化的材质销毁。

5、CPU耗时

通过UnityProfiler发现CPU消耗主要在：

1、CubismModel.OnRenderObject[9.92ms]

一部分时间消耗在CubismCoreDll.UpdateModel(Ptr)调用，该接口为Live2D底层封装暂时无法修改，只能通过减少Mesh数量减少CPU时间。

另一部分消耗DynamicDrawableData.ReadFrom(UnmanagedModel)，通过分析代码发现这里只是复制数据到DynamicDrawableData，则可以省去该CPU消耗. 同时在使用DynamicDrawableData的逻辑中用UnmanagedModel替代。

2、CubismModel.Update[9.64ms]

这个接口最终调用到CubismRenderController.cs文件的OnDynamicDrawableData接口，其逻辑主要是同步底层数据变化同时更新Mesh信息，优化思路如下：

一方面更新是否可见，渲染顺序，透明度，顶点位置信息. 其中从C++底层获取数据的时候每一次都会进行范围合法性检查，此处可以在循环外对数组进行统一检查，有部分Mesh不可见，可以在Mesh不可见的时候避免更新。

具体逻辑如下：

///CubismUnmanagedArrayView.cspublic unsafe T this[int index]{    get    {        return Address[index];    }}///CubismRenderController.csprivate void OnDynamicDrawableData(CubismModel sender, CubismUnmanagedModel unmanagedModel){    var dataDrawables = unmanagedModel.Drawables;    var iLen = dataDrawables.Count;    var flags = dataDrawables.DynamicFlags;    var opacities = dataDrawables.Opacities;    var renderOrders = dataDrawables.RenderOrders;    var vertexPositions = dataDrawables.VertexPositions;    if(!flags.IsValid)    {        throw new InvalidOperationException("flags Array is empty, or not valid.");    }    if (!opacities.IsValid)    {        throw new InvalidOperationException("opacities Array is empty, or not valid.");    }    if (!renderOrders.IsValid)    {        throw new InvalidOperationException("renderOrders Array is empty, or not valid.");    }    if (flags.Length     {        throw new InvalidOperationException(string.Format("flags Array Length[{0}] , flags.Length, iLen));    }    if (opacities.Length     {        throw new InvalidOperationException(string.Format("opacities Array Length[{0}] , opacities.Length, iLen));    }    if (renderOrders.Length     {        throw new InvalidOperationException(string.Format("renderOrders Array Length[{0}] , renderOrders.Length, iLen));    }    // Get drawables.    var renderers = Renderers;    // Handle render data changes.    for (var i = 0; i     {        var curRenderer = renderers[i];        var curFlags = flags[i];        // Skip completely non-dirty data.        if (curFlags.HasAnyFlag())        {            // Update visibility.            if (curFlags.HasVisibilityDidChangeFlag())            {                curRenderer.OnDrawableVisiblityDidChange(curFlags.HasIsVisibleFlag());            }            // Update render order.            if (curFlags.HasRenderOrderDidChangeFlag())            {                curRenderer.OnDrawableRenderOrderDidChange(renderOrders[i]);            }            // Update opacity.            if (curFlags.HasOpacityDidChangeFlag())            {                curRenderer.OnDrawableOpacityDidChange(opacities[i]);            }            // Update vertex positions.            if (curFlags.HasVertexPositionsDidChangeFlag())            {                curRenderer.OnDrawableVertexPositionsDidChange(vertexPositions[i]);            }        }        if (curRenderer.UpdateVisibility())        {            curRenderer.UpdateRenderOrder();            curRenderer.UpdateVertexColors();            curRenderer.UpdateVertexPositions();        }    }    // Pass draw order changes to handler (if available).    var drawOrderHandler = DrawOrderHandlerInterface;    if (drawOrderHandler != null)    {        var senderDrawables = sender.Drawables;        var drawOrders = dataDrawables.DrawOrders;        for (var i = 0; i         {            var curData = flags[i];            if (curData.HasDrawOrderDidChangeFlag())            {                drawOrderHandler.OnDrawOrderDidChange(this, senderDrawables[i], drawOrders[i]);            }        }    }    dataDrawables.ResetDynamicFlags();}///CubismRenderer.csinternal unsafe void OnDrawableVertexPositionsDidChange(Core.Unmanaged.CubismUnmanagedFloatArrayView newVertexPositions)        {            if (!newVertexPositions.IsValid)            {                throw new InvalidOperationException("srcVertexPositions Array is empty, or not valid.");            }            // Copy vertex positions.            var iLen = newVertexPositions.Length >> 1;            if (newVertexPositions.Length             {                throw new InvalidOperationException(string.Format("newVertexPositions Array Length[{0}] , newVertexPositions.Length, iLen));            }            if (VertexPositions.Length != iLen)            {                Debug.LogErrorFormat("TranslateVertexPositions dont same length iLen={0}|dstMesh.vertexCount={1}"                                        , iLen, VertexPositions.Length);            }            // Copy vertex positions.            fixed (Vector3* pDstVertexPositions = VertexPositions)            {                for (var v = 0; v                 {                    var pDst = (pDstVertexPositions + v);                    var offset = v << 1;                    pDst->x = newVertexPositions[offset];                    pDst->y = newVertexPositions[offset | 1];                }            }            // Set swap flag.            SetNewVertexPositions();        }

另一方面同步Mesh的信息，源代码使用了双缓冲Mesh优化性能，由于每一帧都有顶点变化，则每帧调用700次左右的Meshes[BackMesh].colors = VertexColors和MeshFilter.mesh = mesh占用大约一半的时间，这里我改成一份Mesh并没有发现明显的CPU变化，Mesh内存减少一半，同时MeshFilter.mesh = mesh的CPU消耗也可以省去。

总结

在低端机红米4X上：

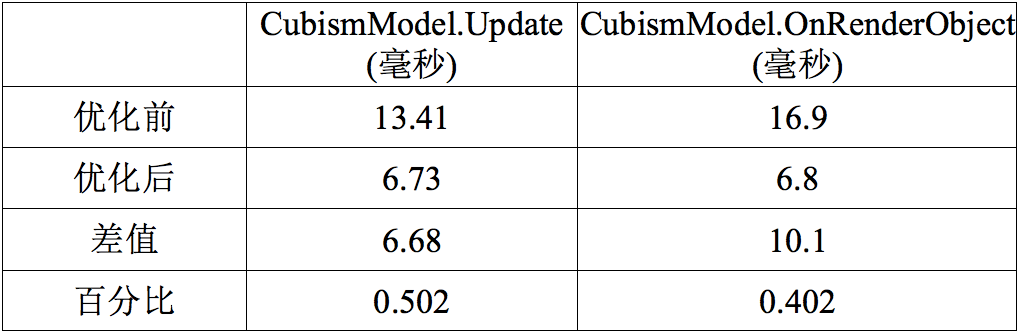

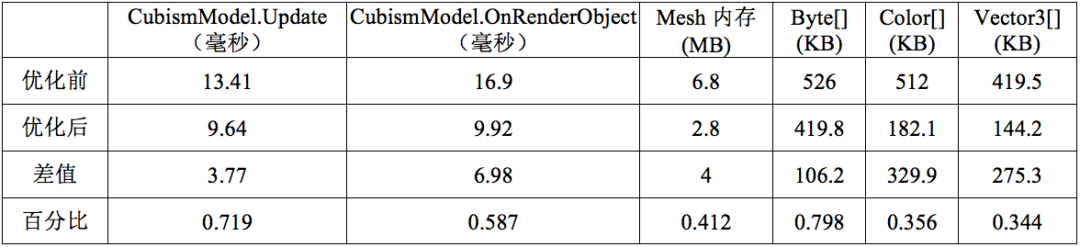

CPU主要耗时优化到45%(30.2ms->13.5ms)

内存优化到32%(13.6MB->4.3MB)

内存和材质泄漏已解决，同时Mesh内存大量减少。

到此Live2D的优化告一段落，在低端机上6个模型已经可以达到30帧。
