本文首发于微信公众号“花蚂蚁”,想要学习FPGA及Verilog的同学可以关注一下。

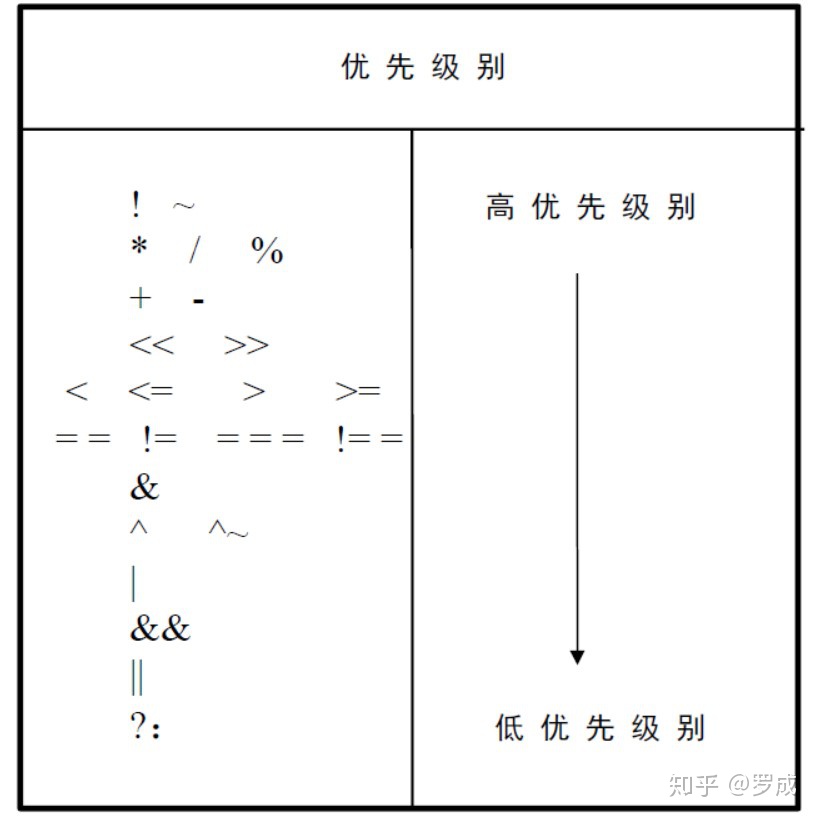

Verilog HDL语言的运算符范围很广,其运算符按其功能可分为以下几类:
1) 算术运算符(+,-,×,/,%)
2) 赋值运算符(=,<=)

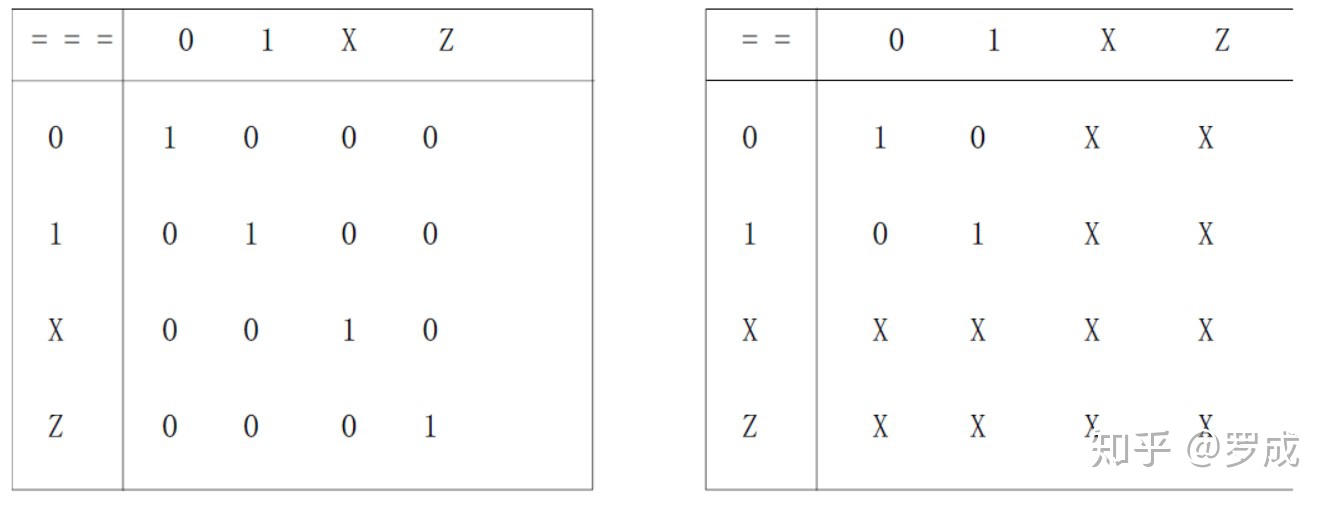

3) 关系运算符(>,<,>=,<=)

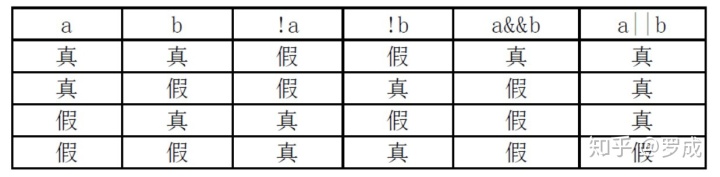

4) 逻辑运算符(&&,||,!)
5) 条件运算符(?:)
6) 位运算符(~,|,^,&,^~)
7) 移位运算符(<<,>>)
8) 拼接运算符({ })
9) 其它
在Verilog HDL语言中运算符所带的操作数是不同的,按其所带操作数的个数运算符可分为三种:
1) 单目运算符(unary operator):可以带一个操作数,操作数放在运算符的右边。
2) 二目运算符(binary operator):可以带二个操作数,操作数放在运算符的两边。
3) 三目运算符(ternary operator):可以带三个操作,这三个操作数用三目运算符分隔开。
见下例:
clock
下面对常用的几种运算符进行介绍。
1.算术运算符
在Verilog HDL语言中,算术运算符又称为二进制运算符,共有下面几种:
1) + (加法运算符,或正值运算符,如 rega+regb,+3)
2) - (减法运算符,或负值运算符,如 rega-3,-3)
3) × (乘法运算符,如rega*3)
4) / (除法运算符,如5/3)
5) % (模运算符,或称为求余运算符,要求%两侧均为整型数据。如7%3的值为1)
在进行整数除法运算时,结果值要略去小数部分,只取整数部分。而进行取模运算时,结果值的符号位采用模运算式里第一个操作数的符号位。见下例。
模运算表达式 结果 说明
10%3 1 余数为1
11%3 2 余数为2
12%3 0 余数为0即无余数
-10%3 -1 结果取第一个操作数的符号位,所以余数为-1
11%3 2 结果取第一个操作数的符号位,所以余数为2.
注意: 在进行算术运算操作时,如果某一个操作数有不确定的值x,则整个结果也为不定值x。
2.位运算符

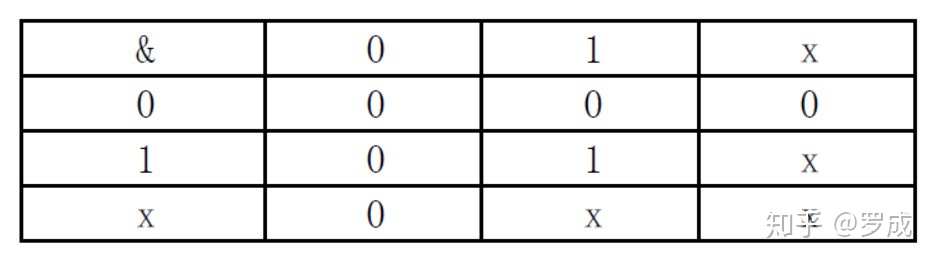

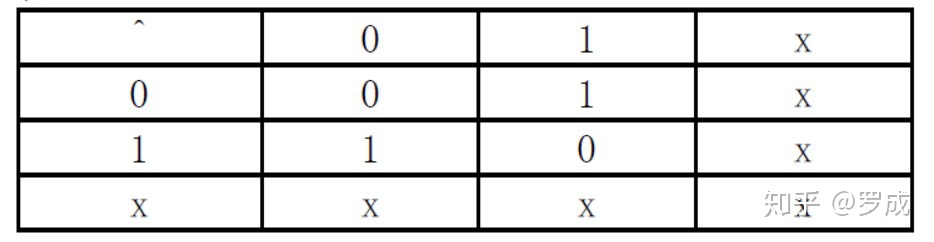

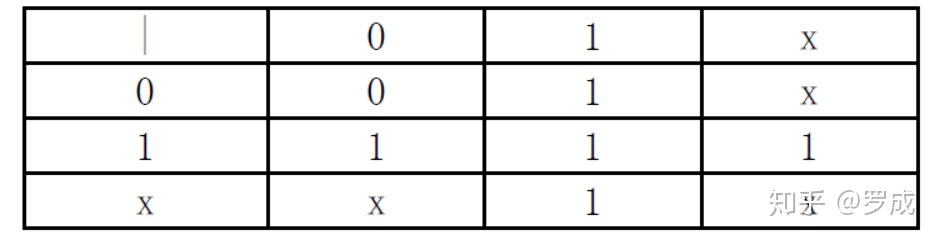

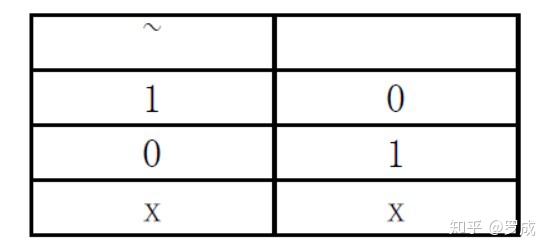

Verilog HDL作为一种硬件描述语言,是针对硬件电路而言的。在硬件电路中
