simulink仿真单极性spwm_一文详解电动机单方向运转控制原理与接线图

有关电动机单方向运转控制原理图与接线图，包括电动机的接线原理图、由刀开关控制熔断器做主保护的电路、电动机单方向运转控制接线图、由空气开关做主回路保护的电路等。

电动机单方向运转控制原理与接线图

主回路导线：按导线选择口诀选用。

控制回路导线：可使用不小于绝缘铜导线。

控制回路熔断器(FU2)：可使用5A或10A的熔断器，装的熔丝。

导线并实际接线(实做)由空气开关在主回路保护

例题：为一台电动机单方向运行的设备作接线，选用各种电器元件及导线。

1、电动机的额定电流为15A。

2、开关：可选用HQ－60/3的胶盖闸，或HK－60/3的铁壳开关。

3、主回路熔断器：可选用RClA－30/30的瓷插式熔断器，或RL1－60/30螺旋式熔断器。

4、交流接触器：可选用B25、CJ20－25、CJ10－20中的任一种。

5、热继电器：可选用JR16—26/3D、热元件的额定电流用22A或16A的，整定在15A上。

6、控制回路熔断器：可选用RClA－5/3或RL1—15/2。

接线原理图与动作过程：

图1：由刀开关控制熔断器做主保护的电路

图2：由空气开关做主回路保护的电路

工作过程：按下控制起动按钮SB2，接触器KM线圈得电铁芯吸合，主触点闭合使电动机得电运行，其辅助常开接点也同时闭合实现了电路的自锁，电源通过FU1→SB1的常闭→KM的常开接点→接触器的线圈→FU2，松开SB2，KM也不会断电释放。

当按下停止按钮SB1时，SB1常闭接点打开，KM线圈断电释放，主、辅接点打开，电动机断电停止运行。FR为热继电器，当电动机过载或因故障使电机电流增大，热继电器内的双金属片会温度升高使FR常闭接点打开，KM失电释放，电动机断电停止运行，从而实现过载保护。

说明各元件的作用并根据给定的电动机容量选用各种电器。

开关(QS或QF)的额定电流：

1、刀开关起接通和断开电源的作用，可按3倍的电动机额定电流选择。

2、空气开关分合电源并有短路保护的作用，可按等于或略大于电动机额定电流选择。

熔断器(FU)起短路保护作用：

可按(～)电动机额定电流范围内选取。

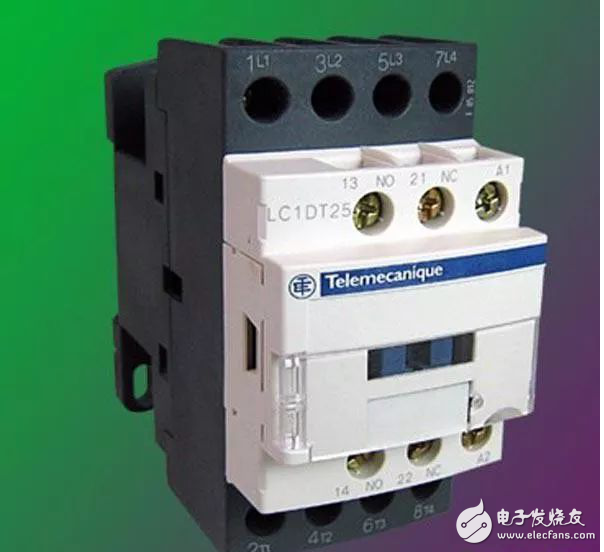

交流接触器(KM)接通和断开电动机，并有失压保护的作用：

接触器的额定电流可按(～2)电动机额定电流范围内选取。

热继电器(FR)电动机的过电流保护元件：

热元件的额定电流In。可在(1～)电动机额定电流In范围内选取；热继电器的额定电流，应不小于热元件的额定电流。

其保护整定值IFR＝电动机额定电流In。

热继电器的调整：

有自动复位和手动复位两种(出厂时定在自动复位方式)。如需改用手动复位，可用小改锥伸入调节孔，反时针旋三扣左右。

热继电器过载动作后，在自动复位方式下，5分钟内可复位；在手动复位方式下，两分钟后按复位键可复位。

设备控制电路中的热继电器可以随意改变复位方式吗？为什么？

设备控制电路中的热继电器不可以随意改变复位方式，这时因为当热继电器动作了之后，设备再重新启动时的要求各有不同，如果手动复位的改成了自动复位，有可能造成设备的启动错误。
责任编辑人：CC

相关推荐

超声波电动机是利用压电材料的逆压电特性，激发电机定子的机械振动，通过定转子之间的摩擦力，将电能转换为....

发表于 10-28 08:00 •13次 阅读

本标准涉及的是单相器具额定电压不超过 250V，其他器具额定电压不超过 480V 的家用和类似用途电....

发表于 10-27 08:00 •27次 阅读

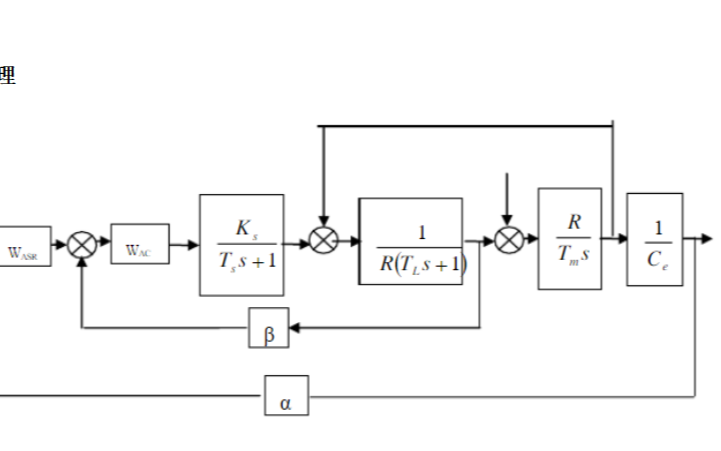

设计电流调节器，要求电流无静差，电流超调量si《=5%。转速无静差，空载起动到额定负载转速时转速超调....

发表于 10-26 17:38 •25次 阅读

保持电源频率为额定频率，只改变定子电压的 调速方法称作调压调速。 由于受电动机绝缘和磁路饱和的限制，....

发表于 10-26 17:38 •28次 阅读

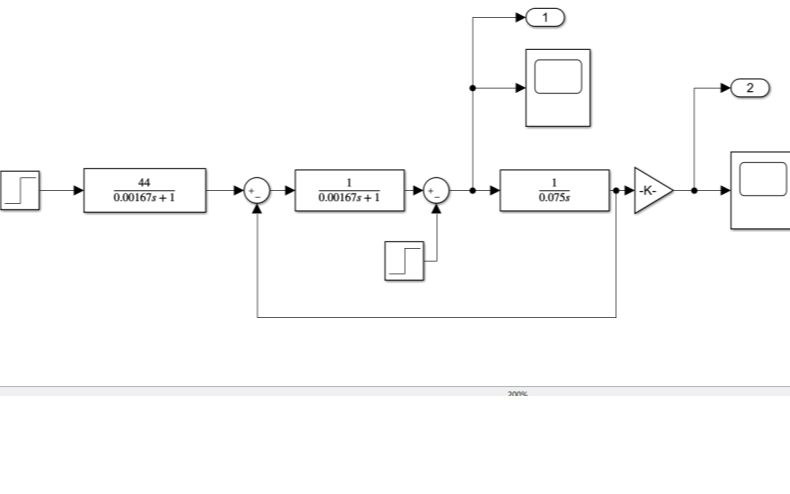

开环直流调速系统的仿真框图如图1所示，根据系统各环节的参数在Simulink中建立开环直流调速系统的....

发表于 10-26 17:38 •25次 阅读

一、选型的基本方法 与选型有关的条件： 1、电机参数， 要先了解电机的规格型号、功能特性、防护型式、....

发表于 10-23 16:41 •117次 阅读

采用变频器运转,随着电机的加速相应提高频率和电压,起动电流被限制在150%额定电 流以下 (根据机种....

永坤电机 发表于

10-23 10:47

• 337

次 阅读

本文档的主要内容详细介绍的是三相异步电动机的基本控制的学习课件免费下载包括了：任务一 启动控制，活....

发表于 10-22 16:44 •72次 阅读

齿轮减速电动机的挑选标准，主要是依据减速电机自身和负荷的特性，及其开关电源的特性来采用。在应用全过程....

永坤电机 发表于

10-21 13:59

• 580

次 阅读

如果对电动机有所了解的话，可以通过看型号来分析电动机参数，通过既定的型号就可以知道要的是哪一款电动机....

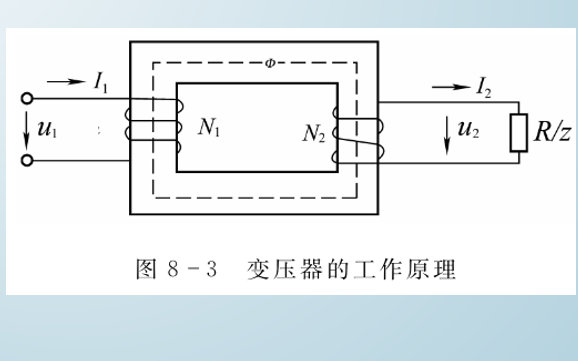

本文档的主要内容详细介绍的是常用电器的详细资料说明包括了：照明灯具，变压器，交流电动机，常用低压电器

发表于 10-20 17:57 •68次 阅读

本文档的主要内容详细介绍的是常用电器的详细资料说明包括了：照明灯具，变压器，交流电动机，常用低压电器

发表于 10-20 17:57 •60次 阅读

PU是接通了，程序也可以跑了，现在得让程序可以控制电机才行。 前面我们知道，单片机是一个运行程序的芯....

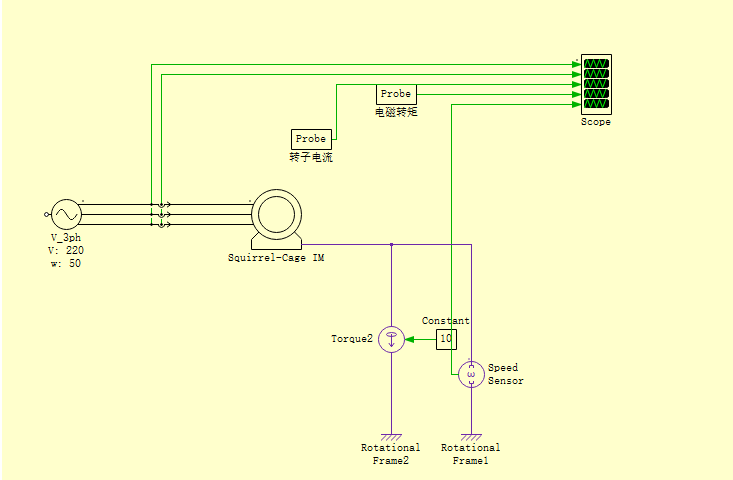

根据上图可以读出电动机的临界工作点时Tmax=，nm=728r/min。启动工作点时....

在其他任何地方，全线电动机启动都会给电动机本身以及与电动机相连的系统带来太多问题，包括有害的电气影响....

我快闭嘴 发表于

10-14 17:44

• 788

次 阅读

几天前，一位在某厂从事维修电工工作的网友在交流中，颇为神秘地诉说了其所遭遇的一起非常神奇的故障案例：....

发表于 10-14 12:11 •474次 阅读

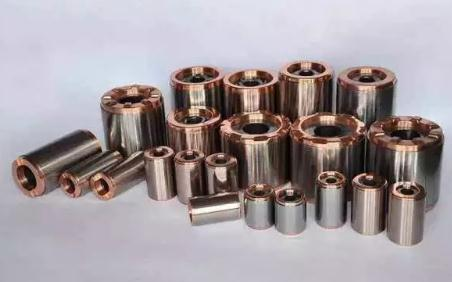

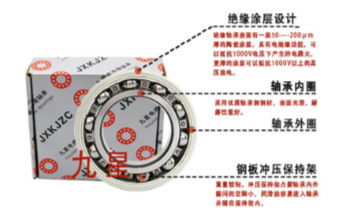

绝缘轴承的原理： 在电动机和发电机中，机体、转向架、轮轴之间有回路电流与感应电流。在轴承旋转过程中，....

发表于 10-10 15:00 •33次 阅读

全球约30%的发电量用于驱动工业应用中的电机。按绝对值计算，预计到2040年，世界工业部门的能源消耗....

我快闭嘴 发表于

10-10 11:12

• 940

次 阅读

在某些应用场合，需要快速降速，根据异步电动机原理可知，若滑差越大转矩也越大，同理制动转矩将随着降速速....

电子魔法师 发表于

10-03 18:12

• 377

次 阅读

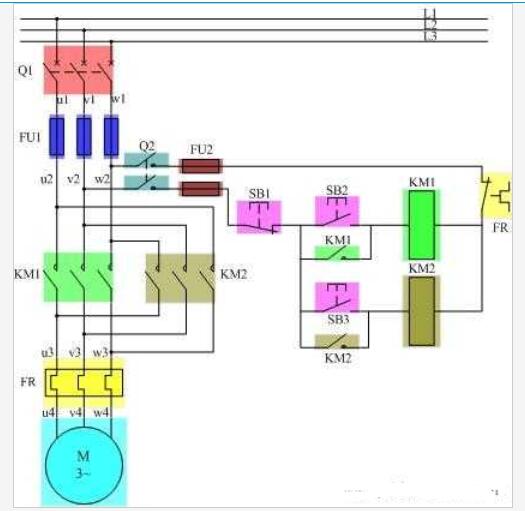

在以上电气原理图中，按下SB2，KM1得电且自锁，主触点闭合，电动机正转；然后按下SB1能够使电动机....

电子魔法师 发表于

10-03 17:47

• 273

次 阅读

电动机在实习作业中，常会遇到过载状况，但只需过载不严峻、时刻短，绕组不超越答应的温升，这种过载是答应....

发表于 10-03 17:46 •465次 阅读

还有在安放相间绝缘纸时，一定要看清，不要把不同相的线圈的几根线，或者一根线隔到相间绝缘纸的这边线圈上....

发表于 10-01 17:24 •100次 阅读

当变频器输出频率降低时，电动机的同步转速随之下降，而由于机械惯性的作用，这时同步转速可能降低到小于转....

发表于 10-01 09:30 •315次 阅读

鉴于该变频器安装使用电网中并无其它变频器、逆变焊机等电磁干扰源，加之该机故障现象为偶发性出现，故维修....

发表于 10-01 09:26 •171次 阅读

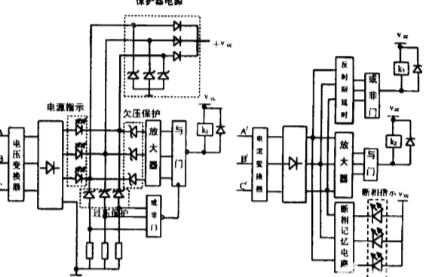

目前，常见的电动机保护器多为电流型的，近期也有电压型的问世但以上两种保护器在使用过程中均存在不同的缺....

发表于 09-30 16:35 •369次 阅读

在各种自动控制设备中，都存在一个低压的自动控制电路与高压电气电路的互相连接问题，一方面要使低压的电子....

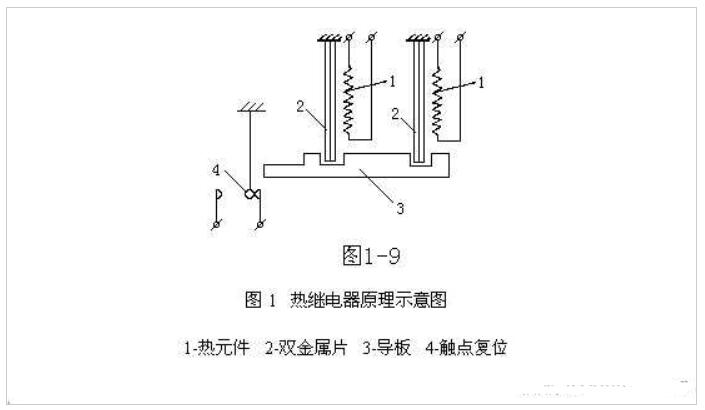

热继电器的挑选，首要以电动机的额外电流为根据，一同也要思考到电动机的型式、动作特性和作业制等要素。详....

电子魔法师 发表于

09-25 14:22

• 349

次 阅读

变频三相异步电动机不同于普通三相异步电动机吗？ 变频三相异步电动机是鼠笼式三相异步电动机中的一款具有....

永坤电机 发表于

09-25 11:50

• 389

次 阅读

电动机单相750W的型号 小编对于每天浏览永坤电机网站的访客分析一番，发现搜索电动机单相750W型号....

永坤电机 发表于

09-25 11:46

• 358

次 阅读

单相电动机构造与笼形三相异步电动机类似。由定子和笼形转子构成，定子上有两个绕组，别离是主绕组(丁作绕....

电子魔法师 发表于

09-25 10:44

• 436

次 阅读

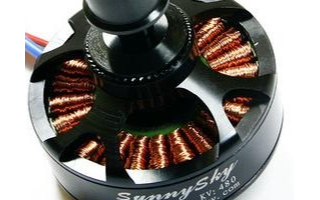

目前大型、小型、轻型无人机广泛采用的动力装置为活塞式发动机系统。而出于成本和使用方便的考虑，微型无人....

发表于 09-24 11:09 •196次 阅读

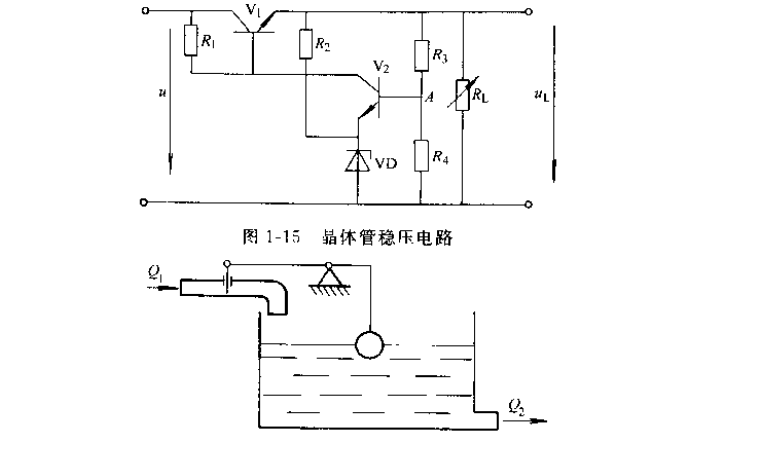

本书以经典线性自动控制原理为主线，讲解自动控制系统数学模型的建立，系统稳定性、稳态性能、动态性能分析....

发表于 09-24 08:00 •79次 阅读

看电机铭牌和说明书铝芯电机会比铜芯电机型号上多一个L或者A字母，而且同等级的铝芯电机重量比铜芯的轻，....

　随着包装机械自动化的提高，变频器在包装机械中的作用越来越重要。胶囊充填机、高速压片机、瓶装生产线、....

发表于 09-23 09:40 •84次 阅读

来源 | 今日电机 现今电动机设计所面临的挑战，通常包括对电动机/发电机的转矩、功率、效率、尺寸、重....

变频器辅助控制方式虽然有诸多优点，但如果控制回路布线不合理往往会给变频器的正常运行带来不利影响，甚至....

发表于 09-22 16:27 •149次 阅读

在选用变频器调速或节能时，应当遵照以下十条准则，作为挑选计划的条件。本地电费报价高的，在相同节省用电....

发表于 09-22 15:30 •133次 阅读

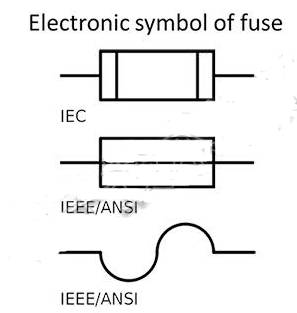

图1：热熔断器有三种常用的原理图符号；这种两端无源元件的原理图和功能都很简单，这是其主要优点。图片来....

发表于 09-22 11:48 •139次 阅读

实践证明，熔断器对于低压电动机的相间短路、单相短路故障和过载是简单而有效的保护装置。但如果熔断器的型式和参数选择不当或使...

发表于 09-22 08:04 •101次 阅读

根据负载特性挑选变频器，如负载为恒转矩负载需挑选siemens MMV／MDV 变频器，如负载为风机....

电子魔法师 发表于

09-19 11:53

• 420

次 阅读

口诀：电动机选接流，两倍额定电流求，电动机求电流，一千瓦等于一个流。电动机选热元件，一点二倍额流算，一倍额流来整定，过载...

发表于 09-19 07:50 •236次 阅读

下图是由声控集成电路SK-3构成的电动机控制电路，该电路可控制电动机正转一停止一反转一停止…在下图所....

电子魔法师 发表于

09-18 09:37

• 447

次 阅读

电动机换向器内部短路的检修方法如下。松开线圈端部的绑箍，打出槽楔。

电子魔法师 发表于

09-16 11:17

• 372

次 阅读

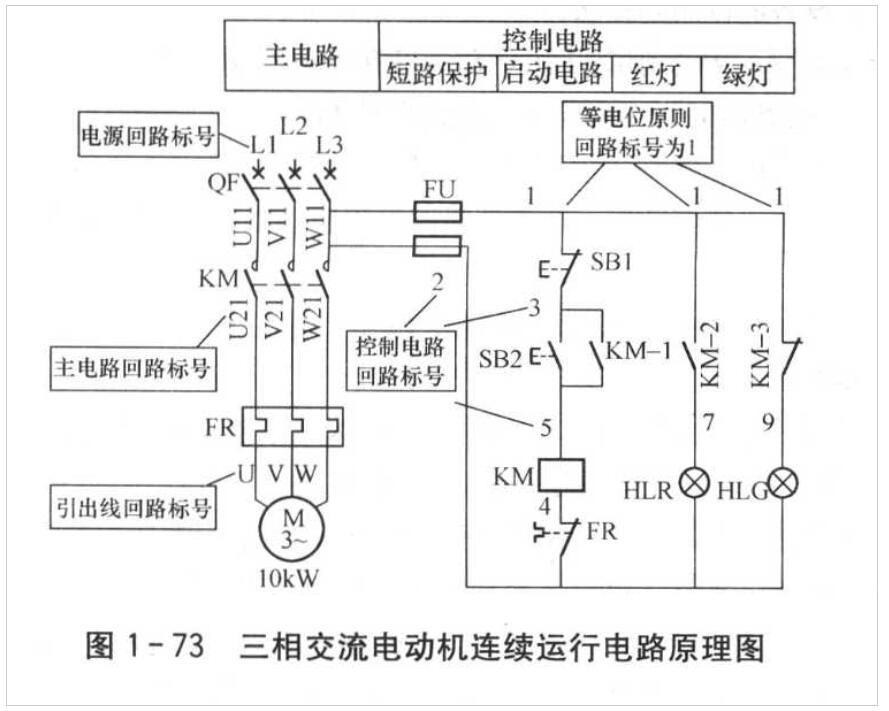

下面以图1-73所示电动机连续运行电路原理图为例，介绍电气原理图的识读方法。图中所用的元器件：M-电....

电子魔法师 发表于

09-16 10:22

• 650

次 阅读

判断滚动轴承的好坏可以按以下几个方面进行。

电子魔法师 发表于

09-16 09:53

• 335

次 阅读

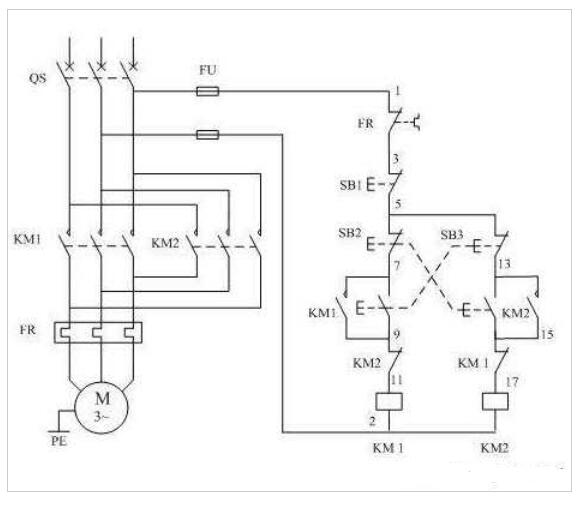

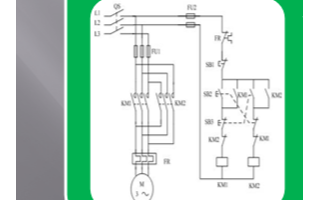

触摸器KM1和KM2的主触头决不容许一同闭合，不然构成两相电源短路事端。为了确保一个触摸器得电动作时....

电子魔法师 发表于

09-15 17:41

• 450

次 阅读

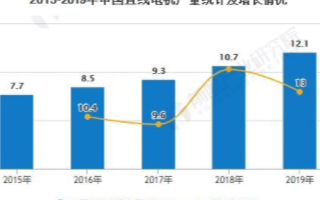

近年来我国直线电机的供给量呈逐年上升的发展态势，2019年产量已达到亿台，需求量近亿....

牵手一起梦 发表于

09-15 15:35

• 560

次 阅读

本书从汽车电路的基础讲起，介绍了电的基础理论、汽车电路中的各种电气元件、基本电子电路、汽车电路的绘制....

发表于 09-15 08:00 •126次 阅读

按下SB2，KM1线圈得电并自锁，电动机输出轴开端翻滚，很快抵达速度继电器的查看阈值(如转速抵达12....

电子魔法师 发表于

09-14 18:07

• 438

次 阅读

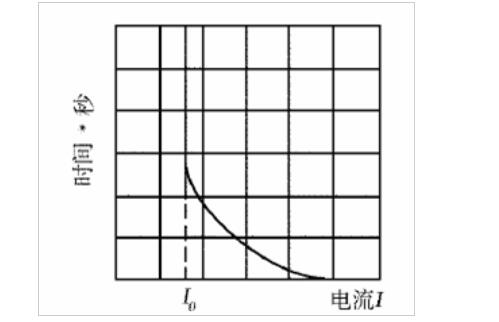

溶体熔化时刻和经过电流的巨细之间的联系称为安秒特性。

电子魔法师 发表于

09-11 17:43

• 327

次 阅读

介绍PLC 控制系统设计应注意的几个重要环节，较详细分析这几个重要环节的内容对于小的系统，如80点以....

发表于 09-11 16:12 •96次 阅读

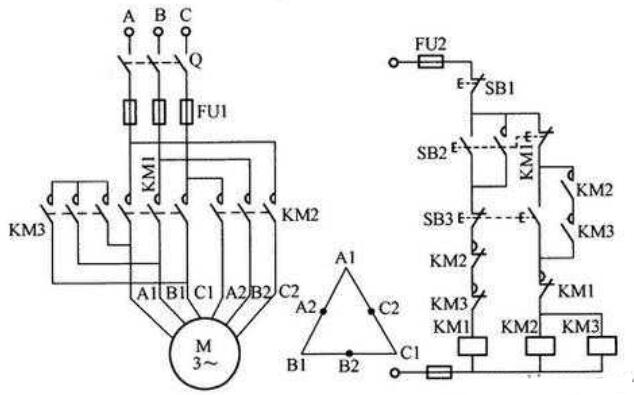

双速异步电动机改动转速可选用改动绕组的接线办法来完毕。如下图所示的电路接线图中，KM1为电动机三角形....

电子魔法师 发表于

09-11 14:44

• 402

次 阅读

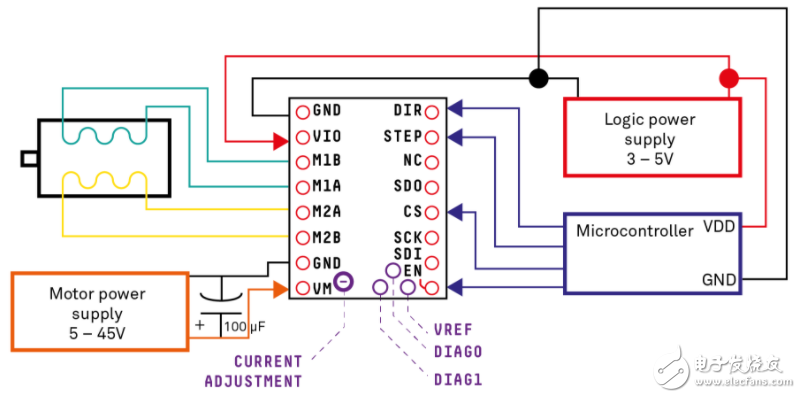

想用Arduino控制步进电机，TMC2130来确保它运行非常顺畅。在此之前已经进行了很多搜索，但无法找到将其实际连接到Arduino...

发表于 09-04 17:10 •136次 阅读

　　DRV8412、DRV8432是高性能，集成双路全桥式电动机驱动器与先进的保护系统。因为低R的DS (ON)H桥MOSFET的...

发表于 07-02 14:53 •198次 阅读

　　具体工程项目中，有时候会出現那样的状况，在沟通交流110V或220V的控制回路中，当电缆线路线太长时，路线中会出現较高的感...

发表于 07-01 11:13 •43次 阅读

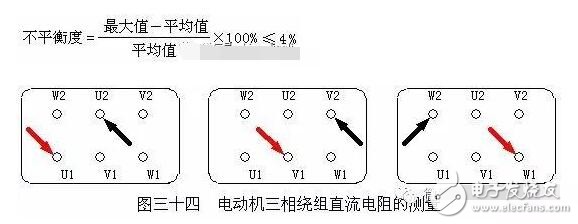

　　一、不带电检测：必须切断电源，拆除电源线，拆除连接锁片(见图三十三)。不带电检查主要检查电动机的外观、三相绕组的直流...
