Simlink Electrical实现自保持熔断器(保险丝)

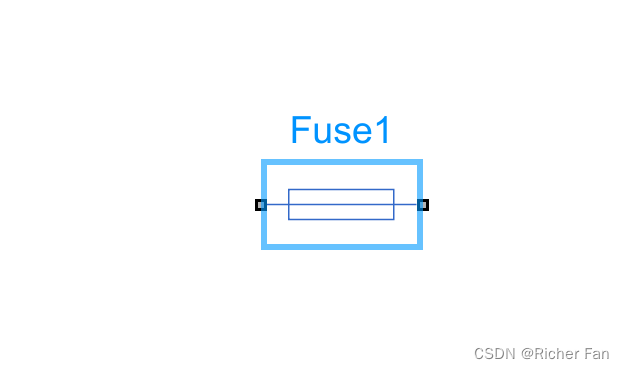

Simscape物理模型中有熔断器模块Fuse,但是在Electrical电力电子模块找不到熔断器的，可以通过Ideal switch来实现，可以实现过流后，开断后自保持，实现熔断器（保险丝）功能。

我们以最简单直流回路为例：

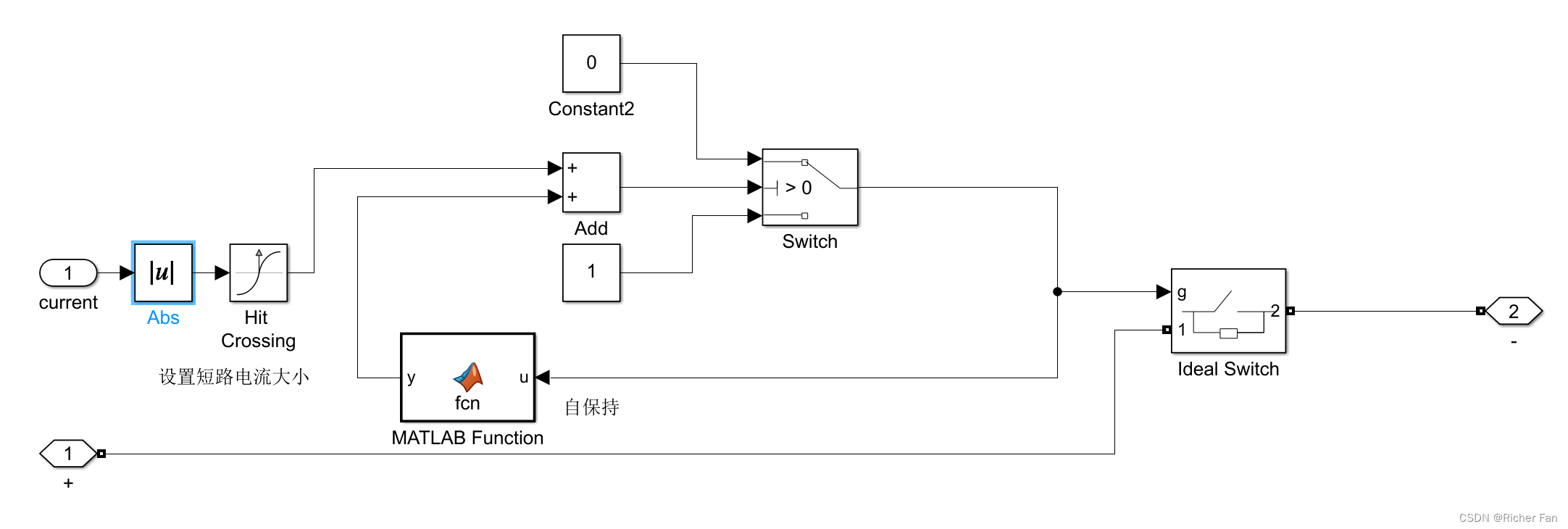

外部为简单可控电压源和电阻，电流传感器，保险丝串联电路，保险丝其内部原理为：

短路电流大小加绝对值Abs，只判断其大小，不判断方向。在未达到熔断电流之前，理想开关控制信号为1，始终导通。

这里Hit Crossing设置熔断电流的大小，这里设为10A，其中matlab function函数为：

当开关控制信号为1时，理想开关开关处于导通状态。matlab function输出为0，只要没有过流，理想开关控制信号状态不会改变，始终为1。

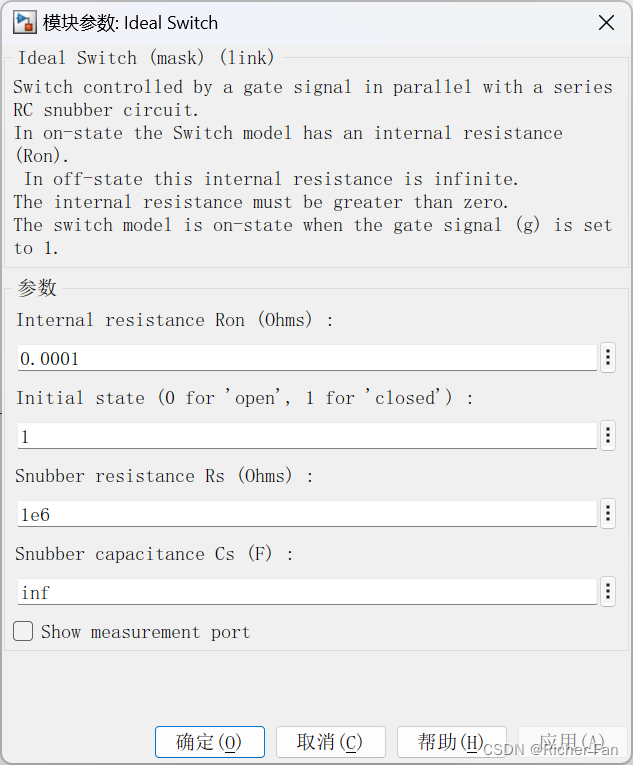

理想开关的状态默认为1，表示在开始时电路连通的，可以将连通时将电阻设的尽量小，断开后电阻为无穷大。

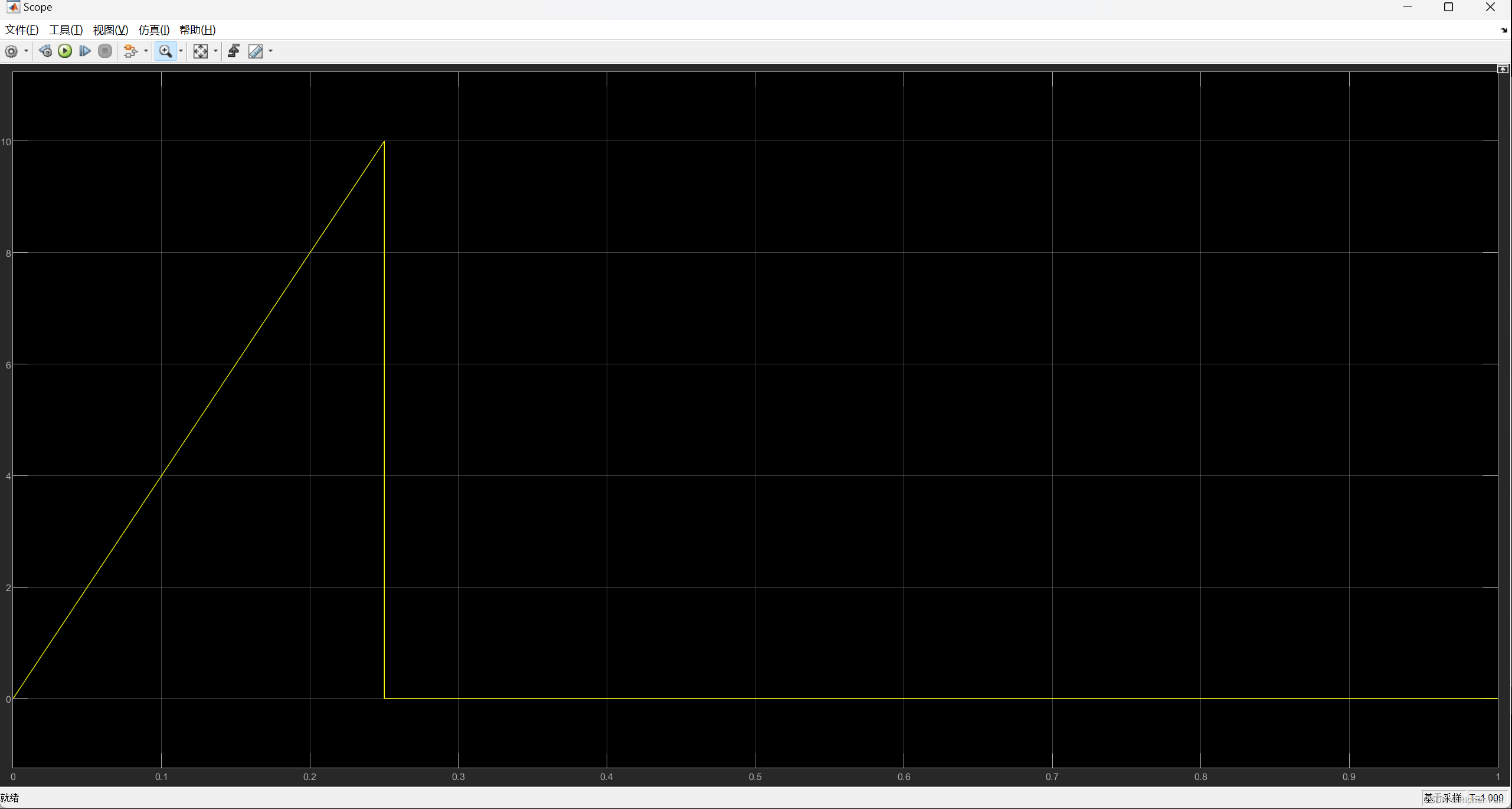

当外部电压不断增大，电阻不变，电流也随之增大，当增大到10A，Hit Crossing输出为1， 控制信号状态变为0，保险丝熔断，电路断开。此时mtalb function输出为1，即使Hit Crossing输出为0，控制信号不会因电流变为0，理想开关而自动重合。
