遇限削弱积分PID控制

在自动控制领域，PID控制器因其简单高效的特点被广泛应用。然而，在某些应用场合中，传统PID控制器可能会出现积分饱和问题，导致系统性能下降。为了克服这一问题，提出了遇限削弱积分PID控制算法。该算法在控制量进入饱和区时，削弱或停止积分项的计算，从而避免控制量长时间停留在饱和区，提高系统的稳定性和响应速度。

遇限削弱积分PID控制理论

遇限削弱积分PID控制算法的基本思想是，当控制量进入饱和区时，停止或削弱积分项的运算，从而避免控制量长时间停留在饱和区。其控制律如下：

标准PID控制器

标准PID控制器的控制律为：

$$u(t)=K_{p}e(t)+K_i\int e(t)dt+K_d\frac{de(t)}{dt}$$

其中：

• $u(t)$是控制输入
• $e(t)$是误差信号
• $K_p$是比例增益
• $K_i$是积分增益
• $K_d$是微分增益

遇限削弱积分PID控制器

遇限削弱积分PID控制器在标准PID控制器的基础上，对积分项进行了改进。其控制律为：

$$u(t)=K_{p}e(t)+K_i\sum _{i=0}^t\alpha (u(i-1))e(i)dt+K_d\frac{de(t)}{dt}$$

其中，$\alpha (u(i-1))$是一个与控制量 $u(i-1)$有关的调节因子，用于判断是否削弱积分项。定义调节因子如下：

$$\alpha (u(i-1))=\{\begin{array}{ll}1,& \text{if }|u(i-1)|<u_{\text{max}}\\ 0,& \text{if }|u(i-1)|\ge u_{\text{max}}\end{array}$$

其中，$u_{\text{max}}$是控制量的饱和值。

公式推导

遇限削弱积分PID控制器的控制律可以通过以下步骤推导得到：

1. 定义误差信号：

$$e(t)=r(t)-y(t)$$

其中，$r(t)$是期望输出，$y(t)$是实际输出。

2. 计算比例项：

$$P(t)=K_{p}e(t)$$

3. 计算积分项（遇限削弱）：

$$I(t)=K_i\sum _{i=0}^t\alpha (u(i-1))e(i)dt$$

4. 计算微分项：

$$D(t)=K_d\frac{de(t)}{dt}$$

5. 综合控制律：

$$u(t)=P(t)+I(t)+D(t)$$

Python代码示例

下面是一个实现遇限削弱积分PID控制器的Python代码示例。假设我们有一个简单的温度控制系统，通过遇限削弱积分PID控制器保持系统温度在期望值。

import numpy as np
import matplotlib.pyplot as plt

# 定义系统参数
dt = 0.1  # 时间步长
t = np.arange(0, 10, dt)  # 时间数组
n = len(t)

# 初始化状态变量
temperature = np.zeros(n)  # 系统温度
desired_temperature = np.ones(n) * 50  # 期望温度
external_disturbance = np.sin(t) * 10  # 外界扰动

# 控制器参数
Kp = 2.0  # 比例增益
Ki = 1.0  # 积分增益
Kd = 0.5  # 微分增益
u_max = 10.0  # 控制量的饱和值

# 初始化误差变量
e_prev = 0  # 上一时刻的误差
integral = 0  # 误差积分

# 定义调节因子
def alpha(u_prev):
    return 1 if abs(u_prev) < u_max else 0

# 模拟系统
for i in range(1, n):
    # 计算误差
    e = desired_temperature[i] - temperature[i-1]

    # 误差积分（遇限削弱积分）
    integral += alpha(temperature[i-1]) * e * dt

    # 误差微分
    derivative = (e - e_prev) / dt

    # 遇限削弱积分PID控制器
    u = Kp * e + Ki * integral + Kd * derivative

    # 控制量饱和处理
    if u > u_max:
        u = u_max
    elif u < -u_max:
        u = -u_max

    # 更新系统温度
    temperature[i] = temperature[i-1] + (u + external_disturbance[i]) * dt

    # 更新上一时刻的误差
    e_prev = e

# 绘制结果
plt.figure(figsize=(10, 4))
plt.plot(t, desired_temperature, label='Desired Temperature')
plt.plot(t, temperature, label='Actual Temperature')
plt.plot(t, external_disturbance, label='External Disturbance')
plt.xlabel('Time [s]')
plt.ylabel('Temperature')
plt.legend()
plt.title('Anti-windup PID Control for Temperature System')
plt.grid(True)
plt.show()

代码解释

1. 系统参数和时间数组：定义了时间步长 dt 和时间数组 t，用来模拟系统在一段时间内的行为。
2. 状态变量初始化：初始化了系统温度 temperature、期望温度 desired_temperature 和外界扰动 external_disturbance。
3. 控制器参数：定义了遇限削弱积分PID控制器的比例增益 Kp、积分增益 Ki、微分增益 Kd 和控制量的饱和值 u_max。
4. 误差变量初始化：初始化了上一时刻的误差 e_prev 和误差积分 integral。
5. 调节因子函数：定义了调节因子函数 alpha(u_prev)，用于判断是否削弱积分项。
6. 系统模拟：通过迭代计算，在每个时间步长内根据遇限削弱积分PID控制律计算控制输入，并更新系统温度。

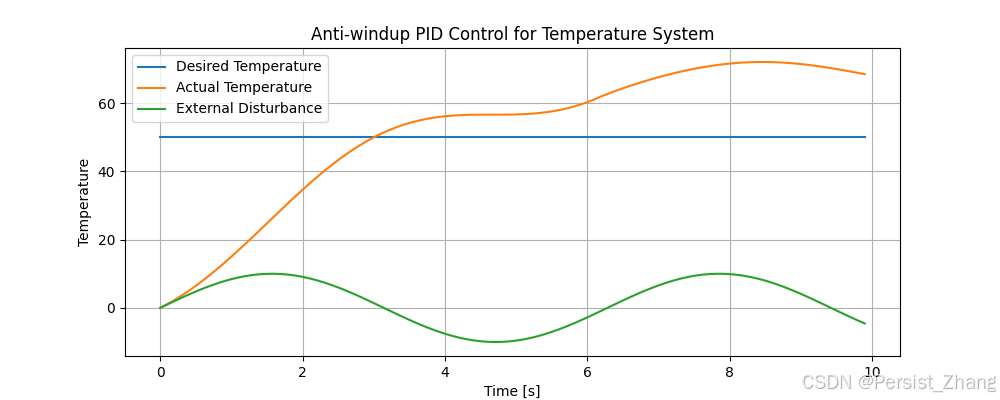

7. 结果绘制：使用 matplotlib 绘制系统温度、期望温度和外界扰动的变化曲线。

结论

遇限削弱积分PID控制器在传统PID控制器的基础上，通过判断控制量是否进入饱和区，削弱或停止积分项的计算，从而避免控制量长时间停留在饱和区，提高了系统的稳定性和响应速度。在实际应用中，遇限削弱积分PID控制器适用于具有大扰动和参数不确定性的系统，能够实现更精确的控制效果。结合Python代码示例，可以更直观地理解遇限削弱积分PID控制器的基本原理和实现方法。
