一指令解析 1、 16位加计数器(设定值：1~32767)

FX2N型PLC的计数器在程序中可用作计数、计时控制，可分为普通计数器和高速计数器两种，这里只介绍普通计数器。普通计数器又称内部信号计数器，它是对PLC内部元件(如X、Y、M、S、T和C)的信号进行计数的计数器。因为其接通和断开时间应比PLC的扫描周期长，因此内部计数器是低速计数器。对高于机器扫描频率的信号进行计数则用高速计数器。

16位加计数器有两种类型。通用型：C0~C99共100点；断电保持型：C100~C199共100点。其设定值K在1~32767之间。断电保持型计数器具有记忆功能，即在电源中断时，计数器停止计数，并保持计数当前值不变，电源再次接通后，计数器在当前值的基础上继续计数。计数器在计数条件和复位条件同时满足时，复位条件优先。

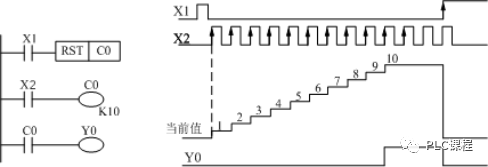

上图表示加计数器的工作过程。X2为计数输入条件，当X2工作状态由OFF变为ON时，计数器计一次数，当前值加1；当计数输入达到10次时，计数器当前值变为10，计数器C0的输出触点接通，由计数器C0控制的输出Y0为ON。之后无论输入X2状态如何，计数器的当前值都保持不变，输出Y0一直为ON。当复位输入X1接通，计数器当前值变为0，输出触点C0断开。

2、 特殊辅助继电器M8000和M8002◤ 计数器使用时一般先要给计数器复位，计数器计数值达到设定值，要使它继续计数，也需要先对计数器复位。系统启动时对计数器复位就要用到特殊辅助继电器M8002。

1、PLC只要是处于RUN状态了，M8000就一直接通，常ON标志位。

2、M8002也叫初始脉冲常开触点，用于PLC的初始化，PLC每次断电重启后M8002就会执行一次。PLC处于RUN状态后运行第一个扫描周期时M8002为ON。M8002需要做数据初始化的时候使用。

二指令应用举例 1、控制要求◤

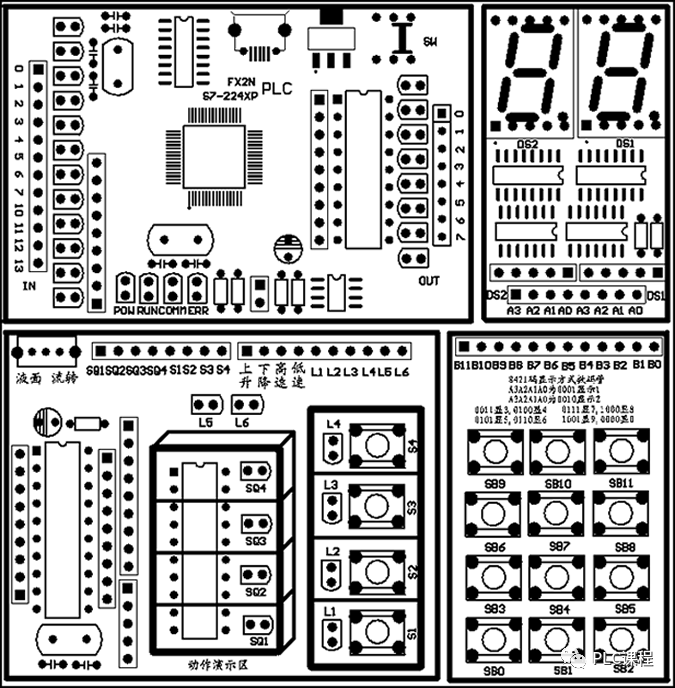

按下启动按钮S1，动作演示板上的LED条开始上行流转，碰到SQ4后动作演示板上的LED条立即下行流转，碰到SQ1后动作演示板上的LED条又立即上行，当动作演示板上的LED条上下移动5次后自动停止。系统运行过程中，按下S2可立即停止运行。下次启动时，计数器重新开始计数。
