西门子200SMART(五) 符号块

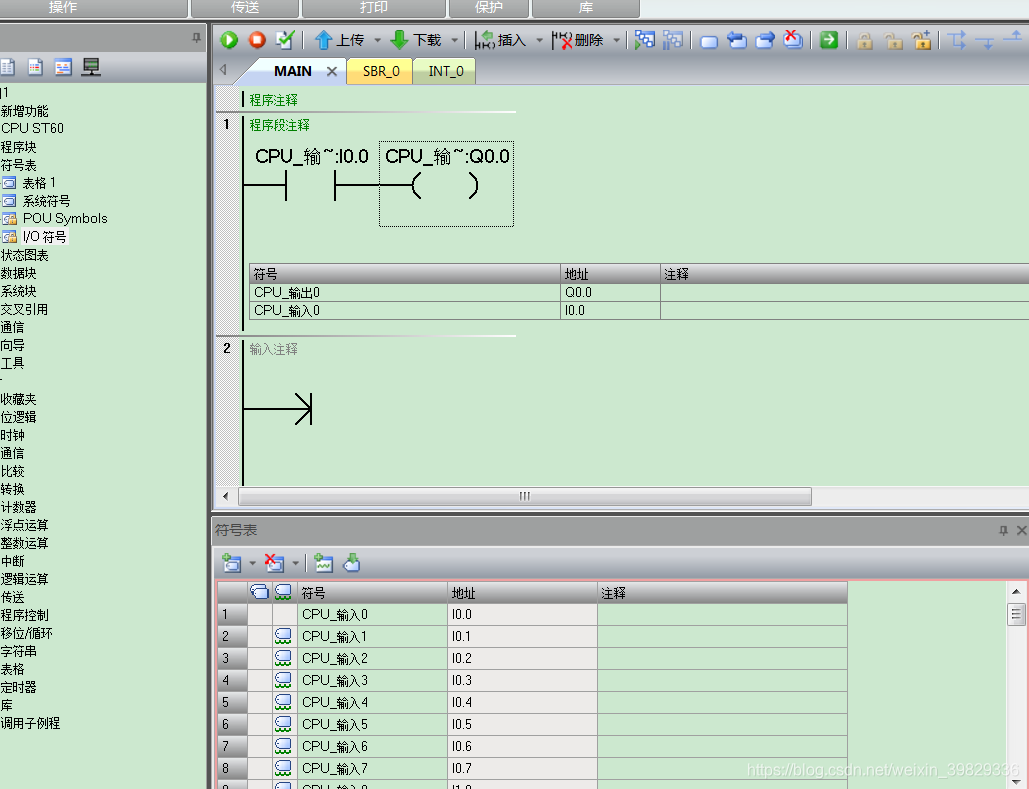

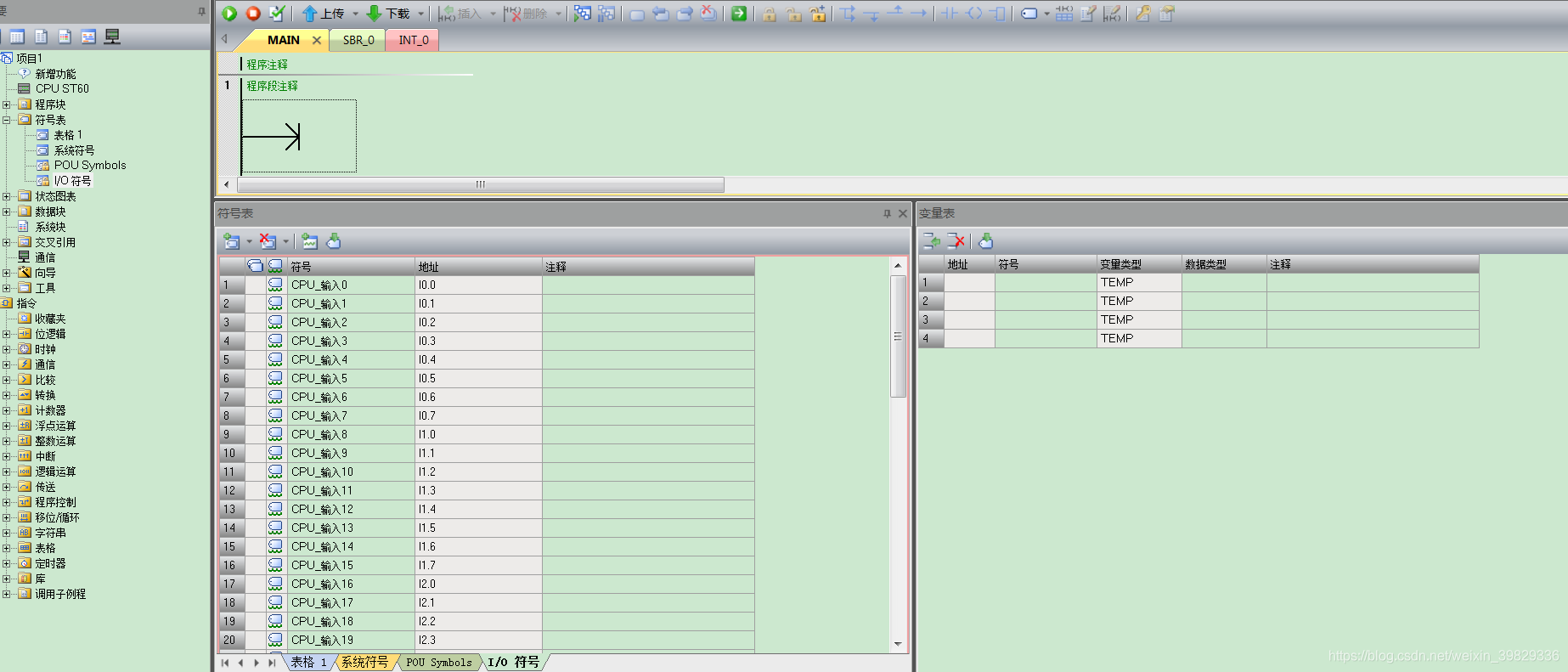

符号块主要的作用是定义输入输出以及各种变量的解释名称等，符号表默认会有四张表格，鼠标双击任意一张表格，会弹出如下所示

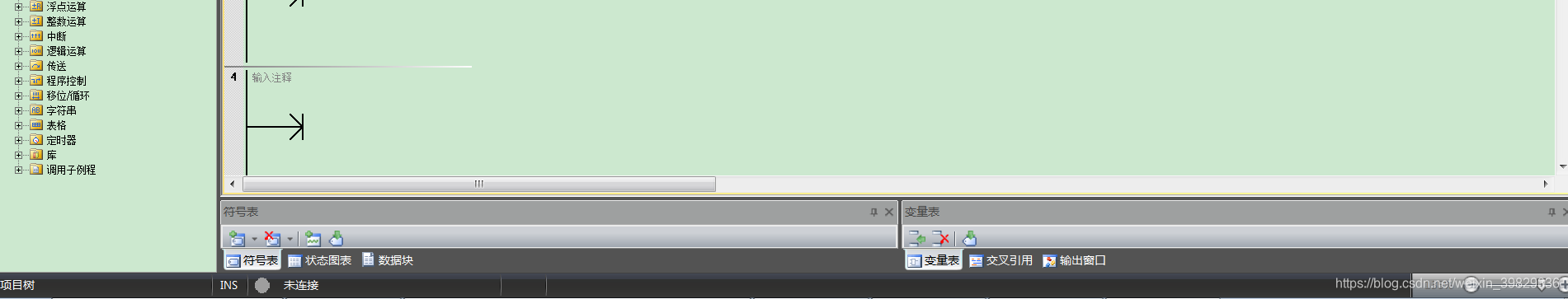

如果未能弹出此张表格，可能是因为符号表躲在了最下面，需要鼠标拖出，鼠标移到最下端，当鼠标编程两道横线并带有上下箭头的时候，按下鼠标左键，一直按着，向上托，就可以拖出符号表

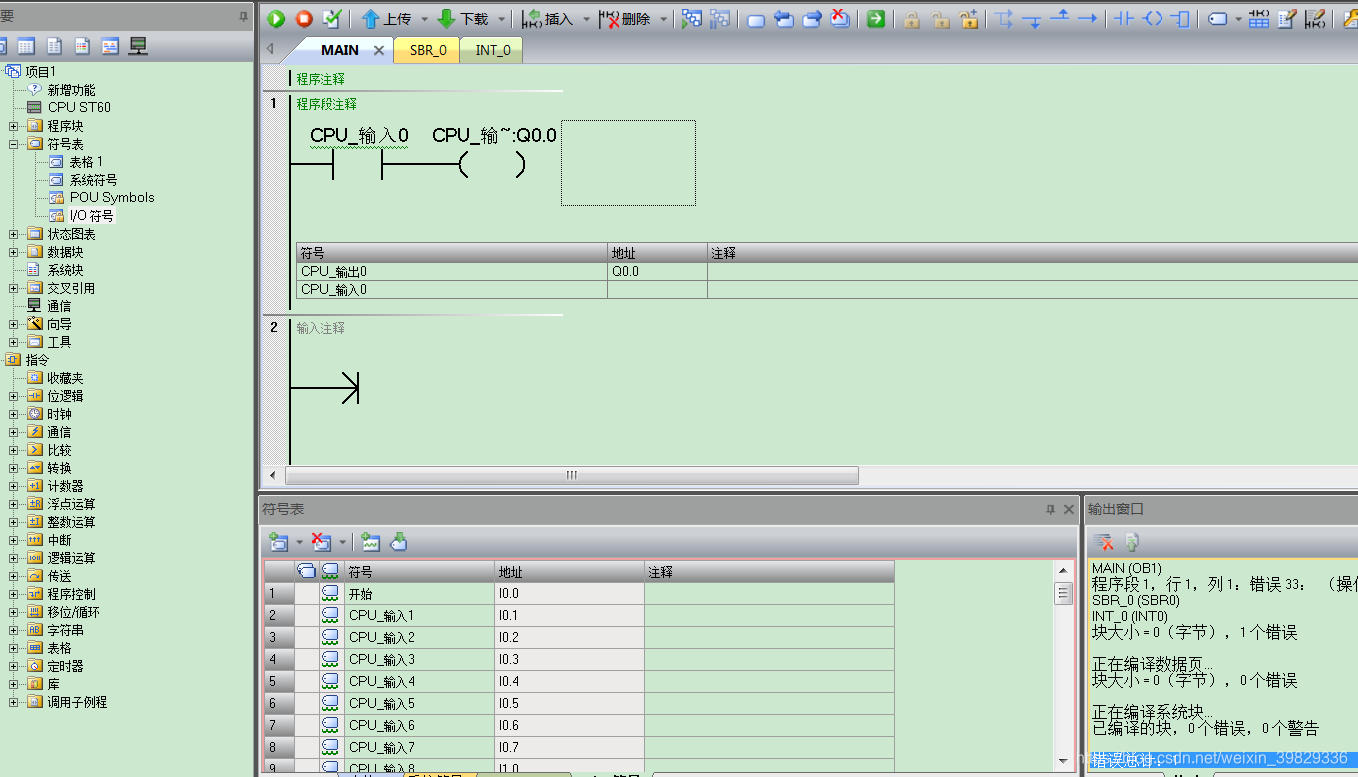

当然符号表和项目一样，可以新建，可以删除，可以修改，但是值得注意的是，这些操作应当在写程序之前完成，尤其输入输出定义，不然中途修改会出现错误，例如程序中最开始已经定义了I0.0的定义为CPU_输入0，并且我们使用了I0.0，这个时候再去修改它的名字，例如开始，编译出错，我个人人为这个是软件兼容的问题，当然也有可能我没有找到能更新这个的方法，欢迎讨论，如下图所示，这里是因为输入输出表在程序中已经默认了一张定义表，我们如果不事先修改，后期会比较麻烦。你可以在写程序之前现定义好输入输出再写程序，也可以直接先把IO符号表删除，后期写程序的过程中再定义

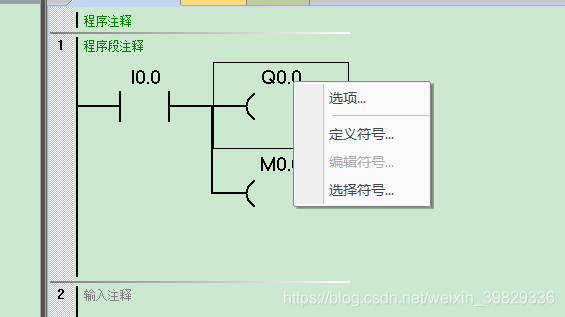

我们在写程序的时候，可以在符号表中定义，也可以在程序中直接定义，鼠标右键单击需要定义的变量，如下图，选择定义符号

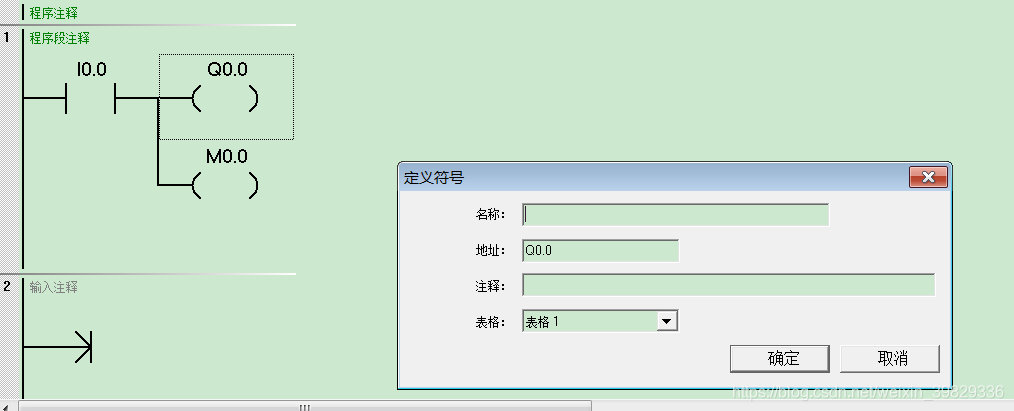

在名称中写入Q0.0的名称，这里还需要注意，名称和注释是有区别的，这个和我们的人名一样，名字修改有点复杂，需要流程，很麻烦，但是我们的小名就可以随意修改，本质原因就是没有入档；

这里符号的名称和注释也是一个道理；

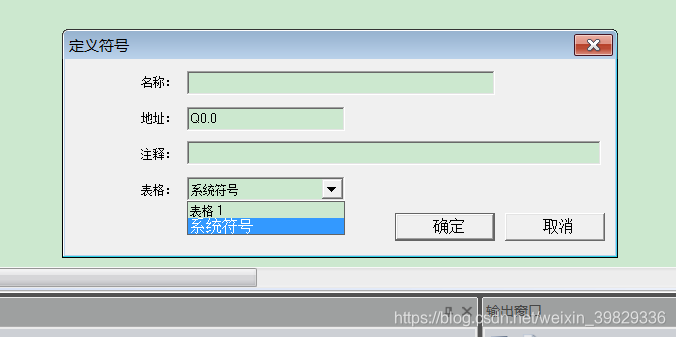

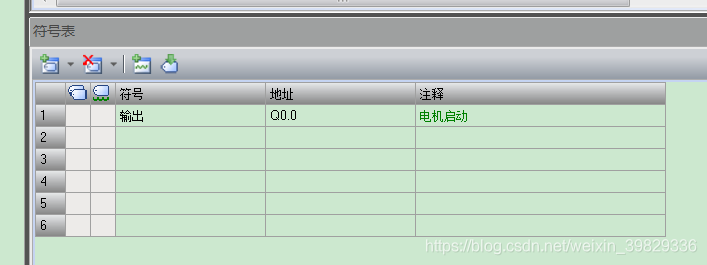

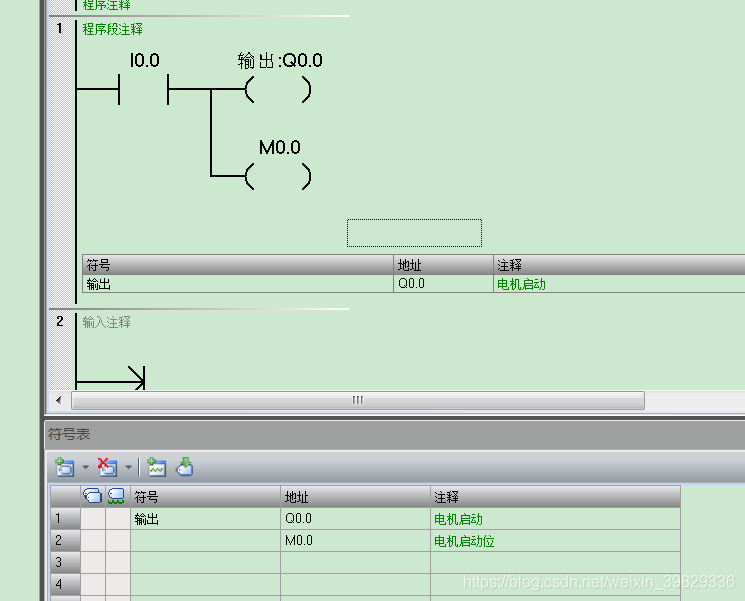

在表格选项中，我们可以定义Q0.0的符号属于哪张表格，修改后，在对应表格中，可以看到刚刚修改的注释和名称

在我们写程序的时候，注释是非常重要的，即使程序很简单，即使你能记住；

当我们完成项目后，过了几年，这个项目需要升级改造，如果没有完备的资料和注释，将会花费很多的时间来熟悉设备和程序；

个人建议：在我们写PLC程序的时候，如果怕麻烦，名称我们可以不用写，因为修改比较麻烦，但是注释我们一定要写，后期即使需要修改，也很方便；

当然如果只是写注释不写名称的话，只能在符号表中定义；

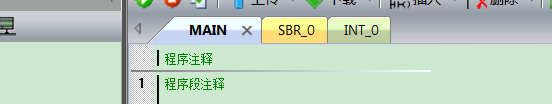

另外，每个程序端的上方都有程序段注释，在写程序的时候，建议每段或几段写一下注释，表明含义，以便后期修改
