S7-200SMART案例分析——数据类型和地址格式

最新推荐文章于 2025-02-27 08:43:56 发布
最新推荐文章于 2025-02-27 08:43:56 发布
阅读量1.2w 收藏 30
点赞数 2
分类专栏： 西门子SMART200项目代码编写 文章标签： 200smart 西门子 PLC 数据格式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39829336/article/details/124732559
版权
本文介绍了S7-200SMART PLC的数据类型，包括BOOL、BYTE、WORD、INT、DWORD、REAL，以及它们的地址格式和长度。同时，详细阐述了数据区的划分，如输入I、输出Q、内部寄存器M、特殊存储器SM、步进顺控S、定时器T、计数器C、高速计数器HC、局部存储器L和变量存储器V等，强调了地址使用的合理性及存储器的功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

数据类型

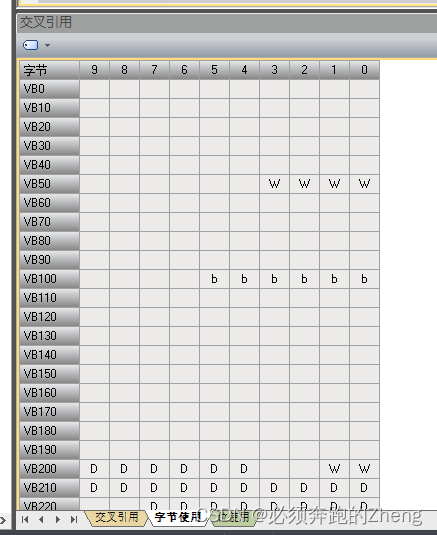

我们打开交叉引用表，从表中我们可以看出

VD0=VW0+VW2

VW0=VB0+VB1

VB0=V0.0+V0.1+V0.2+V03+V0.4+V0.5+V0.6+V0.7

所以

S7-200 SMART PLC的指令系统所用的数据类型有：

1位布尔型（BOOL）:V0.0

8位字节型（BYTE）：VB0

16位无符号整数型（WORD）：VW0

16位有符号整数型（INT）:VW0

32位符号双字整数型（DWORD）:VD0

32位有符号双字整数型（DINT）:VD0

和32位实数型（REAL）:VD0

WORD和INT的区别是符号问题，INT有正负，WORD没有

从上面我想大家就理解1个字节等于8位，一个字等于2个字节

我再举一个例子
