典型环节的模拟及参数测试

根据数学模型的相似原理，我们应用电子元件模拟工程系统中的典型环节，然后加入典型测试信号，测试环节的输出响应。反之从实测的输出响应也可以求得未知环节的传递函数及其各个参数。

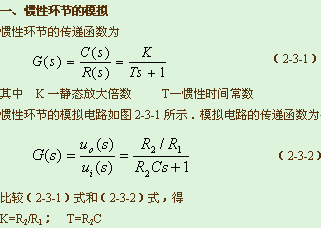

模拟典型环节传递函数的方法有两种：第一种方法，利用模拟装置中的运算部件，采用逐项积分法，进行适当的组合，构成典型环节传递函数模拟结构图；第二种方法将运算放大器与不同的输入网络、反馈网络组合，构成传递函数模拟线路图，这种方法可以称为复合网络法。本节介绍第二种方法。

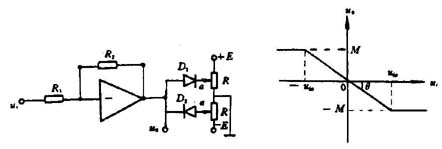

(a)模拟电路

(b)输出响应

图2-3-1惯性环节的模拟电路及响应

当输入负阶跃信号时，其输出响应如图2-3-1(b)所示。从图中可知，T和K是响应曲线的两个特征量。T表示阶跃信号输入后，响应按指数上升的快慢，它可从响应曲线实测得到。
